3D Semantic Occupancy Prediction

3D 语义占用预测（3D Semantic Occupancy Prediction）旨在将真实世界环境划分为规则的三维体素（voxel）网格，并对每个体素同时预测：

• 占用状态（Occupancy）：该体素是否被物体占据
• 语义类别（Semantic）：若被占据，属于哪一种对象类别（如行人、车辆、建筑等）

此任务不仅重建空间几何，更补充了语义信息，使得每个体素都携带完整的环境感知信号

• 全场景高精度感知：相比传统的鸟瞰图（BEV）或 3D 边界框检测，语义占用预测可在体素级别恢复垂直结构和微小物体，实现更细粒度的场景重建
• 自主导航与规划：机器人或自动驾驶系统可基于完整的占用-语义图进行路径规划与避障决策，提高安全性与鲁棒性
• 下游任务融合：融合占用预测结果，可增强 3D 目标检测、路径预测、地图构建等任务的表现，形成统一感知框架
• 增强环境理解：比仅有 BEV（鸟瞰平面）或 3D 边界框更细致，垂直结构也被明确建模

技术架构流程

1. 传感器输入：常见源包括单目/多目相机、LiDAR 点云，或两者的多模态融合。
2. 特征提取：对图像采用卷积网络（CNN）或 Transformer，点云则利用稀疏卷积（SparseConv）等方法提取特征。
3. 3D 表示构建：将 2D 特征“提升”（lifting）至 3D 体素空间，或直接在 3D 点云上构建体素化表示。
4. 体素预测网络：基于 3D CNN、Transformer 或注意力机制，对每个体素进行占用与语义标签预测。
5. 后处理与融合：可融合多帧、多传感器结果，或应用体渲染技术进一步细化预测。

典型方法分类

• LiDAR 驱动方法 ：直接在点云体素上应用稀疏卷积网络进行分类与分割，具有高精度但计算和存储开销较大。

• Vision-Only 方法

  • TPVFormer：提出三视图（Tri‑Perspective View, TPV）表示，将 BEV 平面扩展为三个正交平面，并使用 Transformer 进行特征聚合，实现仅用相机输入即可预测稠密语义占用
  • OccFormer：Dual‑path Transformer 架构，将 3D 处理拆分为水平局部与全局两条路径，针对稀疏体素及类别不平衡问题提出专门的解码策略

• 多模态融合方法

  • GaussianFormer3D：以 3D 高斯分布替代稠密体素，利用可变形注意力在点云与图像特征间进行跨模态融合，兼顾精度与内存效率

• 生成式与不确定性建模

  • OccGen：基于扩散模型，通过逐步“去噪”生成更细致的 3D 占用图；
  • α‑OCC：从不确定性量化角度出发，传播深度与语义不确定性以增强鲁棒性和可解释性

数据集

• SemanticKITTI：基于 KITTI，提供 360° LiDAR 序列的体素级语义标注，支持时序信息利用
• nuScenes：涵盖相机与 LiDAR 的多传感器数据集，可用于验证跨传感器方法的泛化性能
• Occ3D Benchmark：专门针对 3D 占用预测任务构建的大规模评测基准，提供标准化评价协议

评价指标

• IoU (Intersection over Union)：针对二元占用预测
• mIoU (mean IoU)：针对多类别语义预测的平均 IoU
• Frame Rate (FPS)：衡量模型在嵌入式或实时场景下的推理速度

挑战与未来方向

1. 稀疏标注与类不平衡：体素级标注成本高，常造成少数类欠拟合，需要半/弱监督或伪标签策略。
2. 计算与存储成本：高分辨率体素网格带来指数级开销，需设计更高效的表示（如高斯、平面投影）与剪枝机制。
3. 时间和历史先验利用：动态场景下融合短期与长期记忆可提升连续帧一致性，如 LMPOcc 等方法探索历史路径先验 ([ResearchGate][1])。
4. 不确定性量化：增强系统对“预测可信度”的评估，可用于安全决策与多传感器动态加权。
5. 生成式技术引入：扩散模型等新范式有望在细节重建与稠密预测上超越传统网络。

3D 语义占用预测通过体素化的占用+语义标签，实现对环境的细粒度重建与理解。随着 TPV、Gaussian、生成式模型与长期记忆先验的出现，该领域正朝着更高精度、更低开销和更强鲁棒性的方向发展，并在自动驾驶、机器人导航等场景中展现出广阔的应用前景。

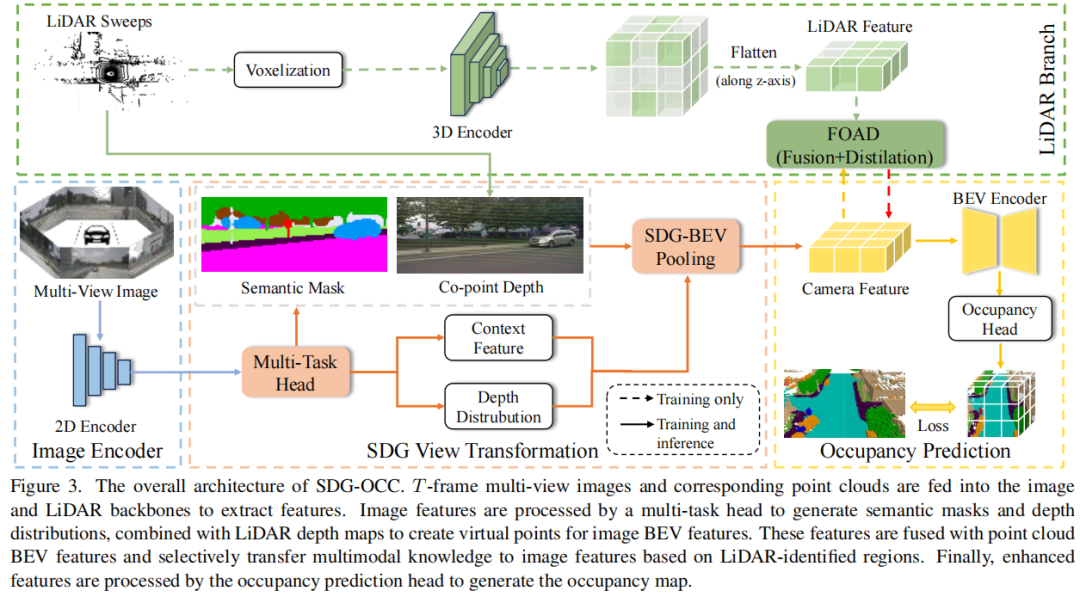

《SDG-OCC: Semantic and Depth-Guided Bird’s-Eye View Transformation for 3D Multimodal Occupancy Prediction》

这张图展示了 SDG-OCC 模型的整体架构，其核心目标是融合多视角的图像（Multi-View Image）和激光雷达点云（LiDAR Sweeps）数据，来精确地预测三维空间的占据情况（Occupancy Prediction）。整个框架可以分为三个主要部分：LiDAR 分支、图像分支以及多模态融合与预测头。

1. LiDAR 分支 (LiDAR Branch)

LiDAR 分支位于图的上方，负责处理和提取激光雷达点云的特征。

• 输入 (Input): LiDAR Sweeps - 连续多个时刻（T-frame）的激光雷达扫描点云数据。
• 处理流程:
  1. Voxelization (体素化): 将稀疏、不规则的激光雷达点云转换成规则的三维网格（体素）。这是一种标准操作，便于后续使用 3D 卷积网络进行处理。
  2. 3D Encoder (3D 编码器): 使用 3D 卷积神经网络（如 Sparse Convolution）来处理体素化的点云，提取出丰富的几何和空间特征。输出的是一个三维的特征体（3D feature volume）。
  3. Flatten (扁平化): 将 3D 特征体沿着垂直方向（z-axis）进行压缩或展平，生成一个鸟瞰图（Bird’s-Eye View, BEV）视角的特征图。这个 BEV 特征图 LiDAR Feature 包含了场景的高度和空间布局信息。
  4. FOAD (Fusion+Distillation): 这是一个关键模块，全称可能是 Feature-Oriented Alignment and Distillation。这个模块一方面用于后续的特征融合，另一方面，在训练过程中，它利用强大的 LiDAR 特征作为“教师”信号，通过知识蒸馏（Distillation）的方式来指导图像分支的学习。图中虚线箭头表示其在训练时的指导作用。

2. 图像分支 (Image Branch)

图像分支位于图的左下方，是该框架的核心创新所在，负责从 2D 图像中提取特征并转换到 3D BEV 空间。

• 输入 (Input): Multi-View Image - 来自车辆周围多个摄像头的 T-frame 图像。
• 处理流程:
  1. 2D Encoder (2D 编码器): 使用一个标准的 2D 卷积网络（如 ResNet）作为主干网络（backbone），对每一张输入的多视角图像进行编码，提取出各自的 2D 特征图。
  2. Multi-Task Head (多任务头): 这是该论文的一个关键设计。从 2D 编码器输出的特征被送入一个多任务头，该任务头同时执行两个子任务：
     • Semantic Mask (语义分割): 预测图像中每个像素的语义类别（如车辆、道路、行人等）。这为后续的特征转换提供了丰富的语义先验信息。
     • Depth Distribution (深度分布): 预测每个像素的深度值。不同于直接预测一个单一的深度值，这里预测的是一个深度值的概率分布，这能更好地处理深度估计中的不确定性。
  3. SDG View Transformation (语义和深度引导的视图转换): 这是整个框架的核心创新模块。它的目标是将 2D 图像特征高效且准确地"提升"（lift）到 3D BEV 空间。该过程包含以下几个关键步骤：
     • Co-point Depth & Context Feature: 结合多任务头输出的语义信息和深度分布信息，生成更可靠的特征。
     • SDG-BEV Pooling: 这是实现视图转换的关键操作。它利用预测出的深度分布 (Depth Distribution) 和语义信息 (Semantic Mask) 作为引导，将 2D 图像上的特征点（pixels）“投射”（pool）到 3D 空间中的对应位置，最终形成一个 BEV 视角的特征图 Camera Feature。语义信息在这里起到了关键的指导作用，例如，模型可以根据语义判断某个像素（比如属于“天空”）是否应该被投影到 3D 空间中，从而避免了无效或错误的投影。

3. 多模态融合与预测 (Fusion and Prediction)

2.5D地图（BEV，鸟瞰图）的含义

BEV（Bird’s Eye View，鸟瞰图）是什么？

BEV 是一种从垂直上方俯视的视角生成的地图或图像，类似于鸟类观察地面的视角。它通常包含地面上物体的平面位置信息（X、Y坐标），并可能叠加其他维度的数据（如高度、深度、语义信息等）。BEV 在自动驾驶、无人机导航、机器人定位等领域广泛应用，因为它能直观展示周围环境的全局空间关系。

为什么称为“2.5D”？

“2.5D”（二维半）的命名源于其介于2D平面与3D空间之间的特性，具体体现在以下方面：

（1）基础是二维平面

• BEV 本质上是一个二维投影平面（X-Y 平面），类似于传统地图的俯视图，仅描述物体在水平方向上的位置和分布。

（2）叠加部分三维信息

• 高度/深度信息：通过传感器（如激光雷达、摄像头）或算法估计，BEV 中每个点可能包含高度（Z轴）或距离地面的垂直高度差（例如，车辆、行人的高度）。
• 语义与属性：标注物体类别（如车道线、障碍物）、运动方向、速度等动态信息。
• 局部三维结构：对关键物体（如车辆、行人）使用边界框（Bounding Box）表示其三维尺寸（长、宽、高），但整体环境仍以二维布局为主。

（3）非完整的三维建模

• 与全3D点云或三维网格不同，2.5D 地图仅保留部分与垂直视角相关的三维特征，避免了全3D建模的高计算成本和复杂性。

2.5D BEV 的应用场景与优势

（1）自动驾驶中的核心作用

• 环境感知：通过多传感器融合（摄像头、雷达、激光雷达），BEV 提供车辆周围360°的环境模型，便于目标检测、路径规划。
• 决策与控制：BEV 的俯视视角直接对应车辆运动平面（如车道线、障碍物位置），简化了路径规划算法。

（2）计算效率与实用性

• 降低复杂度：相比全3D建模，2.5D 仅需处理二维平面+部分属性，计算资源消耗更低，适合实时系统。
• 数据融合友好：多视角摄像头或传感器数据可高效投影到统一BEV平面，减少视角畸变问题。

（3）游戏与虚拟仿真

• 在游戏中，2.5D BEV 可实现伪3D视觉效果（如斜视角地图），兼顾性能与沉浸感。

2.5D 与 3D 的核心区别

维度	2.5D BEV	全3D
数据结构	2D平面 + 局部高度/属性	完整的3D空间（X、Y、Z全维度）
应用场景	自动驾驶、机器人导航、游戏俯视图	三维建模、VR/AR、高精度仿真
计算成本	低（适合实时处理）	高（需强大算力支持）

• 2.5D BEV 的本质：通过二维平面承载部分三维信息，平衡了信息丰富度与计算效率。
• 命名逻辑：“2”代表基础的二维俯视平面，“0.5”表示叠加的有限三维属性，“D”（维度）体现其超越纯2D的能力。
• 核心价值：在自动驾驶等场景中，2.5D BEV 成为连接感知、决策与控制的“中间表示层”，是复杂环境感知的高效解决方案。

这部分位于图的右侧，负责融合来自两个分支的 BEV 特征，并最终生成占据栅格地图。

• 处理流程:
  1. 特征融合:
     • LiDAR Feature 和 Camera Feature 都是 BEV 视角的特征图，因此可以很方便地进行融合。
     • 融合过程受到来自 LiDAR 分支的 FOAD 模块的引导。具体来说，FOAD 模块会识别出 LiDAR 认为重要的区域，然后指导模型更有选择性地将图像特征融合进来，增强这些区域的特征表达。图中从 FOAD 指向 Camera Feature 的箭头就代表了这个引导过程。
  2. BEV Encoder (BEV 编码器): 将融合后的多模态 BEV 特征送入一个 BEV 编码器（通常是 2D 卷积网络），进一步处理和提炼这些特征，捕捉更复杂的空间关系。
  3. Occupancy Head (占据头): 这是网络的最后一个部分。它接收 BEV 编码器输出的增强特征，并将其上采样（upsample）或解码回一个三维的体素空间，最终预测出每个体素被占据的概率。
  4. Occupancy Prediction (占据预测结果): 最终输出一个三维的占据栅格地图（Occupancy Map）。图中用一个立体的网格表示，不同的颜色代表不同的占据状态或语义类别。
  5. Loss (损失函数): 在训练过程中，将模型的预测结果 Occupancy Prediction 与真实的标签（Ground Truth）进行比较，计算损失函数，并通过反向传播来优化整个模型的参数。

SDG-OCC 框架通过一个精心设计的双分支结构来解决 3D 占据预测问题。

• LiDAR 分支提供精确但稀疏的 3D 几何信息。
• 图像分支是创新的核心，它不依赖于精确的外部相机参数进行 LSS (Lift-Splat-Shoot) 形式的转换，而是通过一个多任务头（预测语义和深度分布）来内部学习如何将 2D 图像特征转换到 3D BEV 空间。这种语义和深度引导 (SDG) 的方式使得视图转换更准确、更鲁棒，能够有效过滤掉无关信息（如天空），并更好地处理深度估计的不确定性。
• 最后，通过一个由 LiDAR 特征引导的智能融合机制 (FOAD)，将两种模态的优势结合起来，并通过后续的 BEV 编码器和占据头生成高精度的三维占据地图。

SDG-OCC 的设计巧妙地利用了语义和深度信息来克服多模态 3D 感知中的核心挑战——即如何有效、准确地进行跨模态和跨视图的特征转换与融合

SDG 视图转换（SDG view transformation）核心在于解答一个问题：如何聪明地、高效地将 2D 图像信息“搬”到 3D 鸟瞰图（BEV）空间中去？

我们先理解传统方法（如 LSS）的痛点，再来看 SDG 是如何巧妙解决的

传统方法 (LSS) 的困境

你想把一张 2D 照片“立”起来，变成 3D 场景。LSS (Lift-Splat-Shoot) 的方法很直接：

1. Lift (提升): 对图像中的每个像素点，暴力地在摄像头前方的一条射线上，猜测一系列可能的深度值（比如从 1 米到 80 米，每隔 1 米猜一次）。这样，一个像素点就变成了空间中的一长串“候选点”（虚拟点）。
2. Splat (溅射): 把这些海量的候选点连同它们的图像特征，像泼墨一样“溅射”到一个统一的 3D BEV 网格里。
3. Shoot (拍摄): 用一个网络来处理这个包含了巨量冗余信息的 BEV 网格，最终生成结果。

我们有一辆自动驾驶汽车，它通过车上的一个前置摄像头拍摄到了一张照片。我们的目标是利用这张 2D 照片，生成一个上帝视角的 2.5D 地图（BEV，鸟瞰图），并在这个地图上标出前方障碍物的位置。LSS 就是实现这个目标的一种非常经典的方法。

第一步：Lift (提升) - 将 2D 像素“提升”为 3D 射线上的“候选点云”

目标： 为图像中的每个像素点，在 3D 空间中创造出一系列可能的“候选点”，并为每个候选点赋予来自图像的特征。

具体操作：

1. 输入：

   • 一张 2D 图像 (例如，分辨率为 224 x 400 像素)。
   • 这张图像对应的相机内外参数 (Intrinsics and Extrinsics)。内参告诉我们相机的焦距、成像中心等信息；外参告诉我们相机在车身坐标系中的精确位置和朝向。这些是进行 3D 几何转换所必需的。

2. 主干网络提特征： 首先，将这张 2D 图像输入到一个卷积神经网络 (CNN，例如 ResNet 或 EfficientNet) 中。这个网络会提取图像的深层特征。输出的结果是一个特征图 (Feature Map)，它的分辨率可能比原图小 (例如，14 x 25)，但通道数更多 (例如，256 个通道)。现在，特征图上的每一个“像素”都包含了一个丰富的上下文特征向量 (Context Vector)。这个向量“理解”了原始图像对应区域的内容（比如，“这里看起来像一辆车的车尾”）。

3. 生成深度分布 (关键步骤)： 这是 LSS 的核心思想。对于特征图上的每一个像素，模型不会只预测一个单一的深度值，而是预测一个概率分布。

   • 预设深度“桶”： 我们会预先设定一系列离散的深度值，可以称之为“深度桶 (Depth Bins)”。例如，我们规定深度范围是 [4.0米, 45.0米]，总共分为 82 个桶，每个桶的间隔是 0.5 米。所以我们的深度桶就是 4.0, 4.5, 5.0, ..., 45.0。
   • 预测概率： 对于特征图上的某个像素，网络会输出 82 个概率值，每个概率值对应一个深度桶。这些概率值加起来等于 1。这就像在进行一个 82 分类的任务，判断这个像素的真实深度最有可能落在哪个桶里。

4. 创建带特征的 3D 候选点： 现在，我们将上述信息组合起来。

   • 对于特征图上的一个像素 (u, v)：
     • 我们知道它的上下文特征向量 C (一个 256 维的向量)。
     • 我们知道它在 82 个深度桶 d_i 上的概率 p_i。
     • 利用相机内外参数，我们可以从像素 (u, v) 和每个深度桶 d_i 计算出其在车身坐标系下的 3D 坐标 (x, y, z)_i。
   • “提升”操作： 我们将特征向量 C 与其对应的深度概率 p_i 相乘 (C' = p_i * C)，然后将这个加权后的特征 C' 与其 3D 坐标 (x, y, z)_i 关联起来。
   • 我们对所有 82 个深度桶都执行这个操作。这样，图像上的一个像素，就被“提升”成了一条位于 3D 空间中的、由 82 个带特征的“候选点”组成的射线。

假设图像左前方有一个像素点，网络判断它很可能是一辆车的尾部，真实距离是 10 米。那么在 LSS 的 Lift 步骤后，这个像素点会生成一条由 82 个候选点组成的 3D 射线。其中，深度在 10.0 米附近的那个候选点，其被赋予的特征向量权重会非常高（因为深度概率 p 在这里最大），而距离很远或很近的点的特征权重则会非常低。

Lift 步骤：从相机出发，每个像素都生成了一条射线，射线上布满了离散的深度点

第二步：Splat (溅射 / 拍扁) - 将 3D 点云“拍扁”到 BEV 网格中

目标： 将来自所有摄像头、所有像素的海量 3D 候选点，高效地组织到一个统一的、鸟瞰图视角的 2D 网格中。

具体操作：

1. 定义 BEV 网格： 首先，我们在车辆的 x-y 平面上定义一个网格。例如，一个 200 x 200 的网格，每个格子代表真实世界中 0.5m x 0.5m 的区域。这个网格的每个单元格都初始化为一个零向量（维度与特征向量 C' 相同，即 256 维）。

2. “溅射” / 累加： 现在，我们遍历在 Lift 步骤中生成的所有 3D 候选点（来自所有像素、所有深度桶）。

   • 对于每一个 3D 候选点，我们查看它的 (x, y) 坐标，确定它落在了 BEV 网格的哪个单元格里。
   • 然后，我们将这个候选点的加权特征向量 C'，累加到对应 BEV 单元格的向量上。

这个过程就像是制作一张“数字沙画”：

• 你的手（相机）里握着不同颜色的沙子（特征）。
• Lift 步骤告诉你每种颜色的沙子（特征）应该撒向哪个 3D 位置，以及应该撒多少（深度概率）。
• Splat 步骤就是你把这些沙子按照指示撒到下方的一张画布（BEV 网格）上。同一个位置可能会被撒上好几次沙子（来自不同像素点、不同摄像头的贡献），它们的颜色会混合在一起（特征向量累加）。

关键点： 由于 Lift 步骤中，只有那些深度概率高的候选点才拥有权重显著的特征向量，所以只有它们才能对最终的 BEV 网格产生有意义的贡献。那些“猜错”了深度的点，因为其特征向量权重几乎为零，所以在累加时几乎没有影响。这就巧妙地过滤掉了大量无用信息。

例子小结： 之前那个 10 米远的车辆像素，它生成的 82 个候选点中，只有深度在 10 米附近的那个点（假设其 (x, y) 坐标落入 BEV 网格的第 (i, j) 个单元格），会把一个很强的特征向量累加到 BEV_Grid[i, j] 中。而其他 81 个深度猜错的点，贡献几乎为零。

Splat 步骤：将不同相机（图中为前后两个相机）生成的 3D 点云（Frustum Points）全部“拍扁”到一个统一的 BEV 网格上

第三步：Shoot (拍摄 / 处理) - 在 BEV 图上进行感知任务

目标： 对已经包含了丰富特征的 BEV 网格图进行分析，完成最终任务（如物体检测）。

具体操作：

1. 输入： 第二步生成的 200 x 200 x 256 的 BEV 特征图。
2. BEV 编码器： 这个 BEV 特征图本质上就是一张多通道的“伪图像”。我们可以直接把它喂给一个标准的 2D 卷积神经网络（也叫 BEV Encoder）。
3. 任务头 (Task Head)： 在这个 2D CNN 的最后，接上不同的任务头。
   • 如果是物体检测任务： 接一个检测头 (如 CenterPoint 或 YOLO 的检测头)，它会在这张 BEV 图上输出物体的 2D 边界框、朝向和类别。
   • 如果是语义分割任务： 接一个分割头 (如 U-Net)，它会为 BEV 图上的每个像素点分配一个语义标签（如道路、人行道、障碍物区域等）。

例子小结： 经过 Splat 后，我们得到了一张 BEV 特征图。在车辆前方 10 米左右对应的 (i, j) 格子附近，会有一个由强特征向量构成的“亮斑”。第三步的 2D CNN 看到这个“亮斑”后，就会识别出：“根据这个特征，这里应该是一辆车”，然后输出一个包围该区域的边界框。

• Lift: (2D 图像特征 + 深度分布) → 3D 候选点云 (带特征)。这是从 2D 到 3D 的过程，核心是学习性的深度分布。
• Splat: 3D 候选点云 → 2.5D BEV 特征图。这是一个“拍扁”和信息聚合的过程，将不同视角的信息统一到 BEV 视图。
• Shoot: 2.5D BEV 特征图 → 最终任务结果。这是一个标准的 2D 感知过程，在 BEV 空间完成检测或分割。

LSS 的革命性在于，它将过去需要多步、依赖复杂几何计算的流程，变成了一个端到端可训练的神经网络。整个过程（尤其是深度分布的预测）都是通过梯度下降来学习的，使得模型可以自己学会如何最好地将 2D 图像信息转换到 3D 空间，而不需要过多的人工规则

痛点很明显：

• 计算量巨大： 为每个像素猜测几十上百个深度点，会产生天文数字般的虚拟点，计算开销非常大。
• 深度不准： 凭空猜测的深度大部分是错的，导致大量的计算资源被浪费在处理无效的“鬼影”特征上，影响最终精度。BEV 特征也因此变得很稀疏，因为大部分空间位置其实没有有效的特征落入。

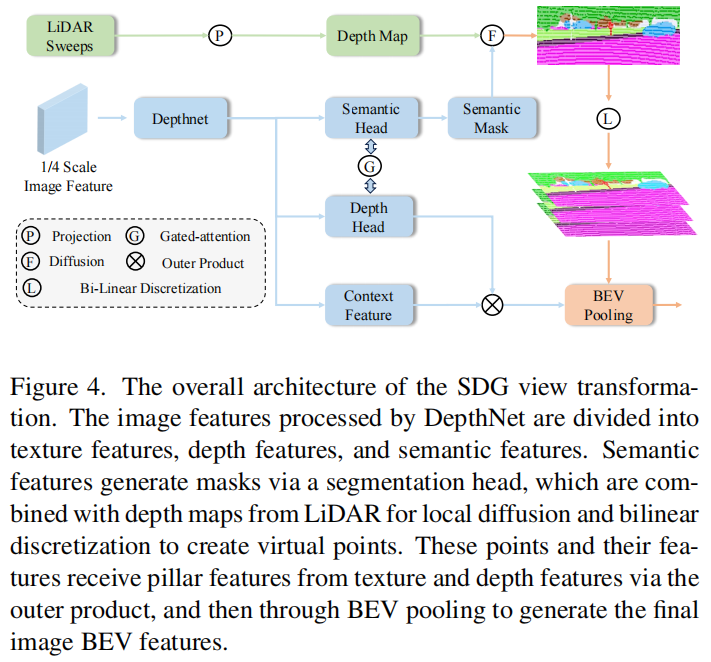

SDG 视图转换的智慧解决方案

SDG (Semantic and Depth-Guided) 的思路是：“我不需要暴力猜测，我可以用线索来做出更聪明的判断。” 它利用了两个核心线索：LiDAR 提供的稀疏但精确的深度 和 图像本身提供的丰富语义信息。

下面我们结合图中的流程，一步步看它是如何实现的。

图例解析

• P (Projection): 投影，指将 LiDAR 点云投影到图像上。
• G (Gated-attention): 门控注意力机制，一种信息筛选和融合的方式。
• F (Diffusion): 扩散，指将稀疏的深度信息进行扩展。
• L (Bi-Linear Discretization): 双线性离散化，一种生成虚拟点的技术。
• ⊗ (Outer Product): 外积，一种特征融合的方式。

详细步骤解析

第一步：准备“线索”——初始深度图和图像特征

1. 左上输入 (LiDAR Sweeps): 首先，获取稀疏但准确的 LiDAR 点云。通过 P (投影) 操作，将这些 3D 点投影到 2D 图像平面上，形成一个稀疏的深度图 (Depth Map)。这个深度图上只有被 LiDAR 点打到的地方才有准确的深度值，其他地方都是空的。
2. 左侧输入 (1/4 Scale Image Feature): 同时，一个标准的 2D 图像经过主干网络（如 ResNet）提取特征，得到一个 1/4 分辨率的特征图。这个特征图被送入 Depthnet 进行初步处理。

第二步：语义与深度特征的智能交互

这是 SDG 的一个精妙设计。它认为“语义”和“深度”是相辅相成的。比如，识别出这是“天空”，那它的深度就是无穷远；识别出这是“车辆”，那它的深度就应该在一个合理的范围内。

1. Depthnet & Head 分离: Depthnet 的输出被送入两个并行的头：Semantic Head (语义头) 和 Depth Head (深度头)。
2. Gated-attention (门控注意力):
   • 语义头先生成初步的语义特征，这些特征会通过一个门控机制去指导深度头。这好比告诉深度头：“注意，这块区域是车辆，你应该更关注车辆可能的深度范围。”
   • 反过来，深度头生成的初步深度特征也会通过门控机制去反哺语义头。这好比告诉语义头：“我在这里检测到了一个很近的深度突变，这很可能是一个物体的边缘，请你更仔细地判断它的语义类别。”
   • 通过这种双向的“商议” (Gated-attention)，Semantic Head 和 Depth Head 能够生成彼此增强、更加准确的语义和深度预测。

第三步：创造精确且高效的“虚拟点”

这是解决 LSS 痛点的核心步骤。我们不再盲目猜测深度，而是基于线索生成少量但高质量的虚拟点。

1. Semantic Mask (语义掩码): 语义头最终输出一张语义分割图，准确地告诉我们图像中每个像素是什么（车、人、路、天空等）。
2. Diffusion (扩散 F): 将第一步得到的稀疏 LiDAR 深度图，与 Semantic Mask 结合。在相同语义的区域内，将稀疏的深度值进行“扩散”或插值。例如，在一个被识别为“车辆侧面”的区域，即使 LiDAR 只打到了几个点，我们也可以合理地推断整个侧面的深度是相似的，从而填充这片区域的深度。这就得到了一个半稠密的深度图。
3. Bi-Linear Discretization (双线性离散化 L): 这是生成虚拟点的关键一步。它不再像 LSS 那样在整条射线（几十上百个点）上生成虚拟点。而是根据上一步得到的 半稠密深度图 ，在每个像素对应的 精确深度值附近 ，通过双线性插值的方式，只生成 极少数（例如 2-4 个） 高质量的虚拟点。因为我们的深度估计已经相当准了，所以只需要在真实深度附近小范围采样即可。同时，语义掩码会告诉我们哪些区域（如天空）根本不需要生成虚拟点。
   • 结果： 我们得到了一批数量可控、位置精准的“虚拟点云”。

第四步：特征融合与 BEV 特征生成

现在我们有了精确的虚拟点，需要给它们赋予对应的图像特征，然后汇集到 BEV 空间。

1. Context Feature & Depth Head Feature: Depthnet 中提取的上下文特征（Context Feature）和 Depth Head 输出的深度相关特征，共同构成了每个虚拟点要携带的丰富信息。
2. ⊗ (Outer Product): 通过外积操作，将虚拟点的位置信息和其对应的图像特征（Context Feature + Depth Head Feature）进行高效融合。
3. BEV Pooling: 最后，将所有携带了丰富特征的、精确的虚拟点，汇集（Pool）到一个统一的 BEV 网格中。由于我们的虚拟点数量少且位置准，这个过程就像是精准地“点描”，而不是 LSS 的“泼墨”。最终生成高质量、信息密集的图像 BEV 特征 (image BEV features)。

SDG 如何解决 BEV 稀疏问题

• 告别盲猜： SDG 不再盲目猜测深度，而是利用 LiDAR 提供的“绝对真理”（稀疏深度）作为锚点。
• 语义引导： 它利用图像的语义信息（哪里是车、哪里是路）来指导深度的“扩散”和虚拟点的生成，避免了在天空、远景等无关区域浪费计算。
• 智能交互： 通过门控注意力机制，让语义和深度的预测互相帮助，提升彼此的精度。
• 精准打击： 最终只在最可能存在物体的位置生成少量、高质量的虚拟点，大大减少了计算量。
• 密集 BEV 特征： 因为虚拟点的位置和特征都更可靠，最终汇集成的 BEV 特征图自然就更密集、更有效，为下游的 3D 检测或分割任务提供了更高质量的输入，从而提升了最终的精度和速度。

LSS 是“广撒网，捞不上鱼”，而 SDG 则是“用声呐（LiDAR+语义）定位鱼群，再精准下网”，效率和效果自然不可同日而语

这张图展示的是 SDG-OCC 中最核心的两个“杀手锏”：如何优雅地融合特征以及如何聪明地进行知识蒸馏。

我们先抓住核心矛盾：

• 图像特征（Image Features）色彩纹理丰富，但不知道物体的精确远近和形状。
• LiDAR 特征（LiDAR Features）有精确的 3D 几何结构，但稀疏且没有颜色。
• 直接相加/拼接（Naive Fusion） 会出问题，因为由于微小的标定误差或物体运动，两种特征在 BEV 空间上可能无法完美对齐，就像两张没对齐的透明胶片，叠起来图像会模糊。

SDG-OCC 的融合与蒸馏模块就是为了解决这个“对不齐”和“让图像分支变聪明”的问题。

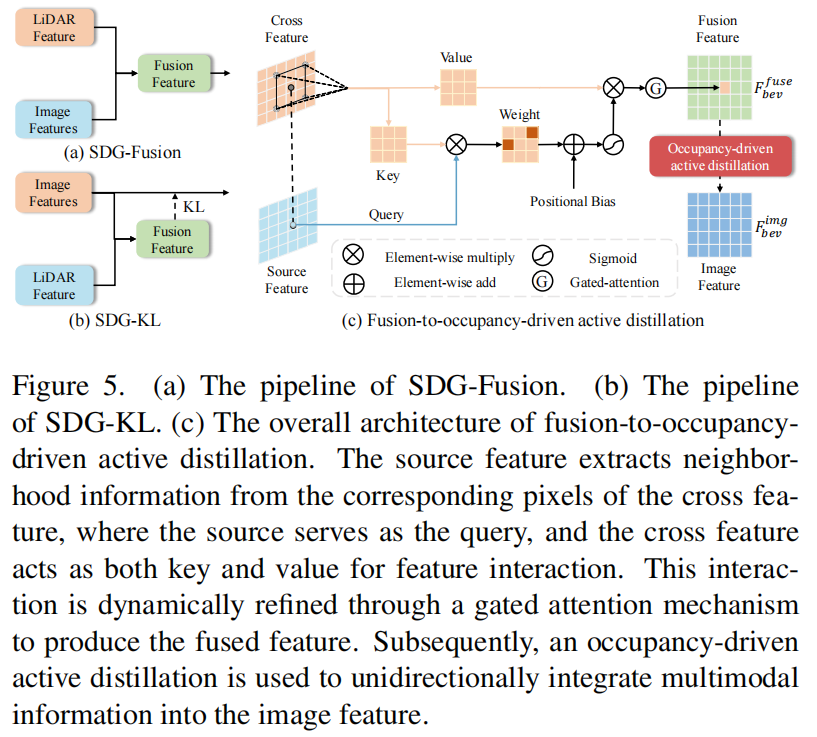

Part 1: 动态邻域特征融合 (解决“对不齐”的问题)

这部分对应图 (c) 的上半部分流程，最终目的是生成高质量的融合特征 F_bev^fuse。它本质上是一个升级版的、更智能的“复制-粘贴”。

让我们跟着图 (c) 的上半部分走一遍：

1. 输入 (Inputs):

   • Source Feature (源特征): 来自图像分支的 BEV 特征图。我们把它想象成一张内容丰富但缺少 3D 信息的“底图”。
   • Cross Feature (交叉特征): 来自 LiDAR 分支的 BEV 特征图。我们把它想象成一张有精确轮廓但内容单一的“轮廓图”。

2. 定义“查找范围” (Query, Key, Value):

   • Query (查询): 从 Source Feature (图像底图) 中取出一个像素点的特征。这个 Query 就好像在问：“我这个像素点，对应到 LiDAR 轮廓图上，应该是什么样子？”
   • Key (键) & Value (值): Cross Feature (LiDAR 轮廓图) 同时充当 Key 和 Value。Key 用于和 Query 进行匹配，Value 则是匹配成功后要被“复制”过来的内容。这里，作者做了一个巧妙的设计，不是点对点匹配，而是让 Query 与 Cross Feature 中的一个邻域小方块 (patch) 进行匹配。这就解决了轻微的错位问题，因为即使中心点没对准，在周围的小范围内总能找到正确的对应关系。

3. 计算相似度并加权 (Weight Calculation):

   • 将 Query (图像特征) 与 Cross Feature 邻域小方块中的所有 Key (LiDAR 特征) 进行比较，计算相似度。
   • 同时，加入一个 Positional Bias (位置偏置)。这是一个很关键的修正项，它根据相对位置信息进行补偿，相当于告诉模型：“即使特征本身不太像，但如果它就在你应该在的位置，也请多给点关注”。
   • 将计算出的相似度和位置偏置相加，得到一个权重图 (Weight)。这张权重图表明，LiDAR 邻域小方块中的哪些像素点与当前图像像素点最相关。

4. 门控注意力机制 (Gated-attention, representada por G):

   • 这是一个“审核”环节。上一步得到的 Weight 会经过一个 Sigmoid 函数（σ），生成一个 0 到 1 之间的“门控信号”。
   • 这个信号就像一个阀门，它会去动态地调整（element-wise multiply）从 Cross Feature 中提取出的 Value。如果门控信号接近 1，说明 LiDAR 的信息非常可信、非常重要，就让它顺利通过；如果接近 0，说明 LiDAR 的信息可能没用甚至是干扰，就把它抑制掉。

5. 生成融合特征 (Fusion Feature):

   • 经过“审核”后的 Value，再与原始的 Source Feature (图像特征) 进行相加（element-wise add）。
   • 最终得到融合后的特征 F_bev^fuse。这个特征既保留了图像丰富的纹理信息，又通过智能查找和动态审核，精确地融入了 LiDAR 的几何结构信息，而且还克服了错位问题。

小结 (Part 1): 这个过程不是简单地把 LiDAR 特征 + 到图像特征上，而是图像特征作为“向导” (Query)，主动地去 LiDAR 特征的邻域中“搜寻” (Key) 并“复制” (Value) 最相关、最可信的几何信息，最后再补充到自己身上。

Part 2: 占用驱动的主动蒸馏 (让图像分支变聪明)

这部分对应图 (c) 的下半部分流程。它的核心思想是：融合特征 F_bev^fuse 虽然效果好，但它依赖 LiDAR，计算成本高。我们能不能在训练时用它来“教会”纯图像分支，让图像分支在推理时（没有 LiDAR 的情况下或为了追求极致速度）也能达到接近融合的效果？这就是知识蒸馏。

1. 什么是“占用驱动 (Occupancy-driven)”？

   • BEV 空间中，大部分区域是空地（非占用），只有少数区域有车、人等物体（占用）。在空地上，LiDAR 和图像的信息差别不大，没必要花大力气去学习。
   • “占用驱动” 指的是，我们只在那些被物体占据的“活跃”区域，才进行知识的重点转移。这就像老师辅导学生，不会把整本书都划重点，只会把最重要的章节和最难的考点（被占用的区域）圈出来，让学生重点学习。

2. 什么是“主动蒸馏 (Active Distillation)”？

   • 这里的“主动”体现在方向性上。知识是单向地从“老师”（F_bev^fuse，融合特征）流向“学生”（F_bev^img，纯图像特征）。
   • 如图 (c) 所示，从 F_bev^fuse 出发，经过一个名为 Occupancy-driven active distillation 的模块，去指导 F_bev^img 的更新。

3. 如何实现 (结合图 (b) 理解)？

   • 图 (b) 展示了 SDG-KL，这里的 KL 指的是 KL 散度 (Kullback-Leibler divergence)，这是一种衡量两个概率分布差异的数学工具，在知识蒸馏中常被用作损失函数。
   • 在训练时，模型会计算“老师”输出的特征分布 (Fusion Feature) 和“学生”输出的特征分布 (Image Feature) 之间的 KL 散度。
   • “占用驱动” 在这里体现为：这个 KL 散度损失只在被占用的“活跃”区域进行计算和反向传播。在非占用区域，这个损失的权重会很低甚至是零。
   • 通过最小化这个“有重点的”KL 散度损失，模型被强迫去优化纯图像分支的网络参数，使其生成的 F_bev^img 在关键区域无限接近于融合后的 F_bev^fuse。

小结 (Part 2): 这是一个“教学”过程。“老师”（融合模块）把自己最精华的知识（在占用区域的、融合了 LiDAR 信息的特征），通过“划重点”（占用驱动）的方式，“传授”（主动蒸馏）给“学生”（图像分支）。经过反复训练，学生最终学到了老师的精髓，即便以后老师不在（推理时不使用 LiDAR），学生也能独立解决难题。 这极大地提升了模型的鲁棒性和实时性。

整体逻辑总结

1. SDG-Fusion (图 a): 首先，通过图 (c) 上半部分的动态邻域融合机制，将图像和 LiDAR 特征智能地融合成一个高质量的 F_bev^fuse。
2. SDG-KL (图 b): 然后，在训练阶段，利用图 (c) 下半部分的占用驱动主动蒸馏机制，将 F_bev^fuse 的知识单向地、有重点地蒸馏给纯图像特征 F_bev^img。
3. 最终结果: 我们得到了一个双重优势：
   • 在部署时，如果计算资源充足且需要最高精度，我们可以使用完整的融合模型（SDG-Fusion）。
   • 如果需要极致的实时性或在 LiDAR 失效的情况下，我们可以只使用被“教会”了的、性能强大的纯图像分支，因为它已经通过蒸馏学到了 LiDAR 的几何先验知识。

看懂MoCa：如何将“单向生成”的AI模型，调教成“双向理解”的检索大师

现在的AI模型，给它一张图，它能写出一段描述；你给它一段话，它能生成一幅画作。这些模型是出色的**“生成者”或“描述者”**。

但这里有个问题：当你让它们去做一些需要深度 “理解” 的任务时，比如“请在我的相册里，找出那张‘傍晚在海边，一只金毛犬追逐红色飞盘’的照片”，它们往往表现不佳。

为什么会这样？MoCa框架正是为了解决这个核心矛盾而生。

核心问题：为什么AI“看得懂”却“找不准”

目前的视觉-语言模型（VLM）存在三大“先天缺陷”，导致它们在图文检索这类理解任务上力不从心。

• 缺陷一：思维是“单行道”（单向注意力）

  • 问题：这些模型处理信息的方式就像我们阅读一本书，从左到右，一路读下去，无法方便地回头看上下文。这种“因果注意力”机制，让它在生成文本时很流畅，但在需要反复比对图像和文本细节时，就显得笨拙。
  • 比喻：它就像一个只能顺着路标开车的司机，无法随时掉头或查看地图全局，因此很容易错过最佳路线（最佳匹配）。在图文检索中，它要么偏重于看图，要么偏重于读文字，很难将两者完美地结合起来双向思考。

• 缺陷二：饮食太“单一”（训练数据单一）

  • 问题：传统模型主要靠“一张图 + 一句短描述”这种简单的“图文对”进行训练。这就像一个学生只做选择题，虽然基础扎实，但一遇到需要长篇论述的复杂问题就束手无策。
  • 比喻：这好比一个只吃“米饭+青菜”的人，虽然能活，但营养不均衡，不够强壮。单一的数据让模型无法学会处理真实世界中复杂的图文关系（如一篇带有多张插图的新闻报道）。

• 缺陷三：食材太“昂贵”（数据获取困难）

  • 问题：制作高质量的“图文对”需要大量人工标注，成本极高。与此同时，互联网上存在海量的、没有配对的图片和文本（比如，一个图片库和一部小说），这些宝贵的数据资源都被浪费了。

MoCa的目标：就是要把这些“单行道”思维的生成模型，通过一种轻量级、低成本的方式，改造成一个能够“双向思考”、精于理解和检索的“全能选手”。

MoCa的“两步改造法”：从单向到双向，从理论到实战

MoCa的设计分为两个核心阶段，就像一个完整的“培训课程”。

阶段一：学会“双向思考” —— 联合重建预训练

这是最关键的一步，目的是打破模型的“单行道”思维模式。

• 核心思想：玩一个“填空拼图”游戏。
  • 具体做法：研究者从海量无标注数据中，随意拿来一张图和一段文字。然后，随机“遮住”（Mask）图片的一部分区域和文字中的几个词。模型的任务就是，看着没被遮住的部分，同时“猜出”被遮住的图片和文字是什么。
    • 猜文字（MLM）：输入“一只[遮住]在草地上奔跑”，模型需要根据图片和上下文猜出“狗”。
    • 猜图片（MAE）：遮住图片中狗的头部，模型需要根据文字描述“一只金毛犬”和图片中身体的部分，把头部“画”回来。
• 为什么有效？
  • 这个“猜谜”任务强迫模型必须同时利用图像和文本的线索。想猜对词，必须看懂图；想补全图，必须读懂文字。一来二去，模型内部就自然而然地建立起了图像与文本之间的“双向立交桥”，学会了同时从两个方向进行理解和推理。
• 巨大优势：这一步几乎零成本，因为它使用的是海量、免费的无标注数据，解决了数据昂贵的问题。

解释：就像教一个孩子认字，你不仅给他看“苹果”这两个字，还指着真实的苹果。然后你遮住“果”字让他猜，再遮住苹果的一部分让他想象。通过这种互动，他才能真正建立“苹果”这个词和实体苹果之间的双向联系。

阶段二：适应“真实战场” —— 异构对比微调

模型学会了“双向思考”的基本功，但还需要针对“考试”（实际任务）进行强化训练。

• 核心思想：用多样化的“模拟题”进行实战演练。
  • 传统方法的局限：只用“短图文对”进行微调，好比考生只刷一种题型，容易死记硬背，缺乏泛化能力。
  • MoCa的创新：它把各种不同类型的数据混合在一起，进行“对比学习”。对比学习的目标是让模型拉近“正确配对”的距离，推远“错误配对”的距离。
    • 长文档配图：训练模型处理复杂的逻辑和长篇内容，好比做“阅读理解大题”。
    • 传统短图文对：巩固基础，好比做“看图说话选择题”。
    • 纯文本对：增强模型对语言的理解能力，即使没有图片也能举一反三。
• 为什么有效？
  • 这种“大杂烩”式的训练，模拟了真实世界中信息的多样性。模型见多识广，就不会在某个特定任务上“偏科”，其生成的向量表示（Embedding）既能捕捉宏观语义，又能识别微观细节，泛化能力和鲁棒性大大增强。

MoCa在各项测试中都取得了优异的成绩。

• “越级挑战”成功：一个经过MoCa改造的30亿参数（3B）的小模型，其性能竟然可以媲美甚至超越一个未经改造的70亿参数（7B）的大模型。这证明了MoCa框架的高效性和轻量化优势。
• 全面领先：在包含36个任务的MMEB和7个任务的ViDoRe-v2等多个权威基准测试中，MoCa都名列前茅，尤其是在需要深度理解和细节推理的复杂文档检索任务上，表现尤为突出。
• 每个环节都不可或缺：实验证明，如果去掉第一阶段的“填空拼图”游戏，或者在第二阶段只用单一数据训练，模型性能都会大幅下降。这验证了MoCa设计的科学性和完整性。

MoCa框架的成功之处在于：

1. 技术创新：它首创性地通过“联合重建任务”（填空+拼图），巧妙地将VLM的“单行道”思维改造成了“双向立交桥”，解决了模型理解能力不足的根本问题。
2. 方法高效：它充分利用了海量、廉价的无标注数据进行预训练，再通过多样化的数据进行精调，实现了低成本、高性能的完美结合。
3. 现实意义：MoCa为如何利用现有的强大生成模型，并将它们的能力拓展到更深层次的“理解”领域，提供了一条清晰可行的道路。
