AG32 cpld部分bin的烧录

纯粹cpld编译后完，有两种烧录方式：Supra烧录和downloader烧录。

.

不管使用哪种方式烧录，如果选择使用Jlink烧录器，都需要先安装Jlink的驱动插件。

.

Supra烧录

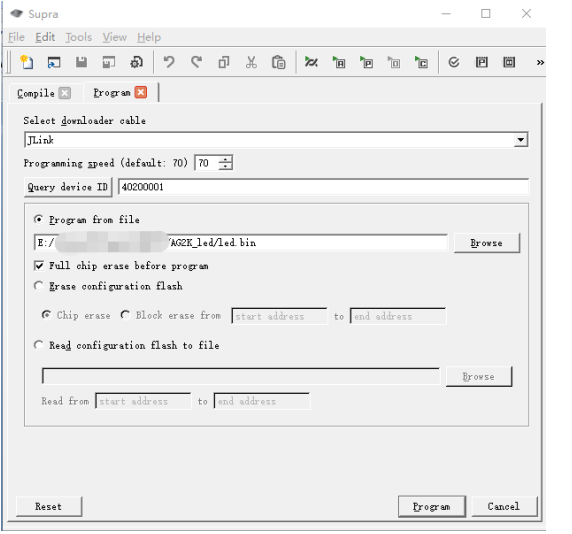

在Supra 软件中选 Tools –> Program，下载线选 JLINK 或 CMSIS-DAP。烧录速度默认即可。
可以先点击 Query device ID 按钮，查看是否检测到器件。正确的 ID 为：40200001
选择编程文件xxxx.bin，点击 program 开始烧写文件。如整个过程烧录正常，最后会显示“done with code 0”。如果烧录失败，会在下边输出错误信息。

.

downloader烧录

downloader工具可以单独从网盘中下载。

使用downloader可以选择在线烧录，也可以用dap-link选择脱机烧录（Jlink不支持脱机烧录）。

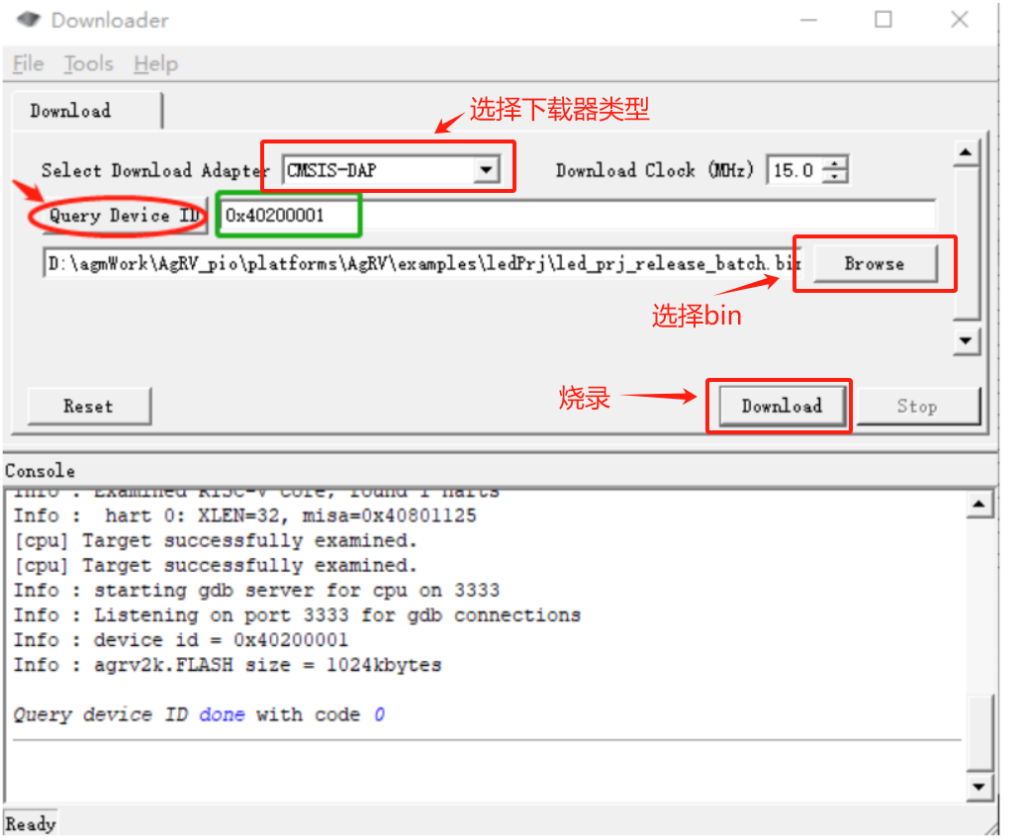

在线烧录如下：

.

脱机烧录（只有dap-link支持），比较适合生产线上的烧录方式。

步骤：

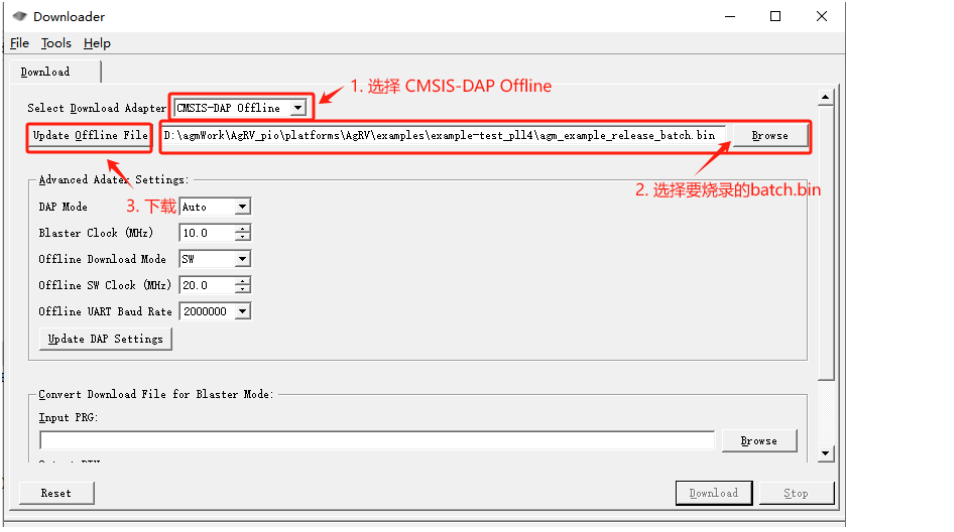

1. 先把bin烧录到dap-link烧录器上：

2. 再用dap-link对目标板进行烧录（dap-link脱离PC工具）：

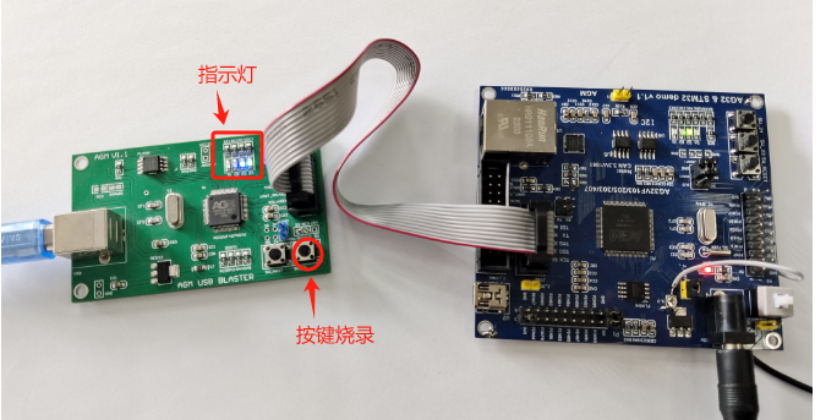

连接DAP-LINK与目标板，并同时对两者上电；

然后按一下DAP-LINK的SW_IO按键，开始烧录：

烧录完成后，可以看到烧录器的指示灯的D1灯（最左边的）常亮。

烧录成功。

如果要烧录下个目标板，还是连接后直接按SW_IO键烧录即可。

.
