激光雷达和相机在线标定



1./home/pc/2026BOSS/biaoding_ws/src/sensor_calibration/cam_lidar_calibration/cfg/initial_params.yaml

%YAML:1.0
---# 图像的话题
image_topic: "/usb_cam/image_raw"#激光点云话题
pointcloud_topic: "/velodyne_points"# 0:非鱼眼相机
distortion_model: 0# 激光雷达线数
scan_line: 16# 标定棋盘格的参数:内角点数量(长×宽)、每个格子的尺寸(毫米)
chessboard:length: 11 width: 8grid_size: 50# 标定板实际尺寸大小(毫米)
board_dimension:length: 600width: 450# 棋盘纸中心与标定板中心的偏移
translation_error:length: 0width: 0# 相机的内参矩阵K
camera_matrix: !!opencv-matrixrows: 3cols: 3dt: ddata: [ 9.7180866511700151e+02, 0.0000000000000000e+00, 3.3491215826758486e+02, 0.0000000000000000e+00, 9.7193700964989625e+02, 1.9635418932283801e+02, 0.0000000000000000e+00, 0.0000000000000000e+00, 1.0000000000000000e+00 ]# 相机的失真系数D
distortion_coefficients: !!opencv-matrixrows: 5cols: 1dt: ddata: [ -3.6265908294014132e-01, -7.2711317201317649e-01, 6.1342672227935073e-04, 2.1504607127206905e-03, 7.9988582487419491e+00 ]# 相机图像分辨率
image_pixel:width: 640height: 480

2./home/pc/2026BOSS/biaoding_ws/src/sensor_calibration/cam_lidar_calibration/src/input_sample.cpp

// 按 'i' 来采集样本,按 'o' 来开始优化,按 'e' 来终止节点
#include "ros/ros.h"          // 引入 ROS 头文件
#include "std_msgs/Int8.h"    // 引入标准消息类型 Int8
#include <termios.h>          // 引入终端控制头文件,以实现非阻塞输入// 获取一个字符的非阻塞输入
int getch()
{static struct termios oldt, newt;tcgetattr(STDIN_FILENO, &oldt);           // 保存当前终端设置newt = oldt;newt.c_lflag &= ~(ICANON);                 // 禁用缓冲模式,使输入不需要回车tcsetattr(STDIN_FILENO, TCSANOW, &newt);  // 应用新的终端设置int c = getchar();  // 读取一个字符(非阻塞)tcsetattr(STDIN_FILENO, TCSANOW, &oldt);  // 恢复旧的终端设置return c;  // 返回输入的字符
}int main(int argc, char** argv)
{ros::init(argc, argv, "input_sample");  // 初始化 ROS 节点,并命名为 "input_sample"ros::NodeHandle sample("~");             // 创建节点句柄,用于与 ROS 通信ros::Publisher sample_publisher;          // 声明一个发布者对象std_msgs::Int8 flag;                      // 创建一个 Int8 型的消息标志sample_publisher = sample.advertise<std_msgs::Int8>("/flag", 20);  // 初始化发布者,主题名称为 "/flag"// 等待订阅者连接while(sample_publisher.getNumSubscribers() == 0){ROS_ERROR("Waiting for a subscriber ...");  // 输出错误信息,提示正在等待订阅者sleep(2);  // 暂停 2 秒}ROS_INFO("Found a subscriber!");  // 一旦找到订阅者,输出信息// 提示用户操作std::cout << " Now, press an appropriate key ... " << std::endl;std::cout << " 'i' to take an input sample" << std::endl;  // 用户提示:按 'i' 采集样本std::cout << " 'o' to start the optimization process" << std::endl; // 用户提示:按 'o' 开始优化std::cout << " 'e' to end the calibration process" << std::endl; // 用户提示:按 'e' 结束校准ros::spinOnce();  // 处理任何ROS回调// 主循环,直到节点关闭while(ros::ok()){int c = getch();  // 获取用户按键输入if (c == 'i') // 如果按下 'i' 键{flag.data = 1;  // 设置标志为 1,表示采集样本ROS_INFO("pressed i, take an input sample!"); // 输出信息,提示采集样本sample_publisher.publish(flag); // 发布标志}if (c == 'o') // 如果按下 'o' 键{flag.data = 2;  // 设置标志为 2,表示开始优化sample_publisher.publish(flag); // 发布标志ROS_INFO("starting optimization ..."); // 输出信息,提示开始优化}if (c == '\n') // 如果按下回车键{flag.data = 4;  // 设置标志为 4,表示使用输入样本sample_publisher.publish(flag); // 发布标志}if (c == 'e') // 如果按下 'e' 键{ros::shutdown();  // 关闭 ROS 节点}}return 0;  // 退出程序
}

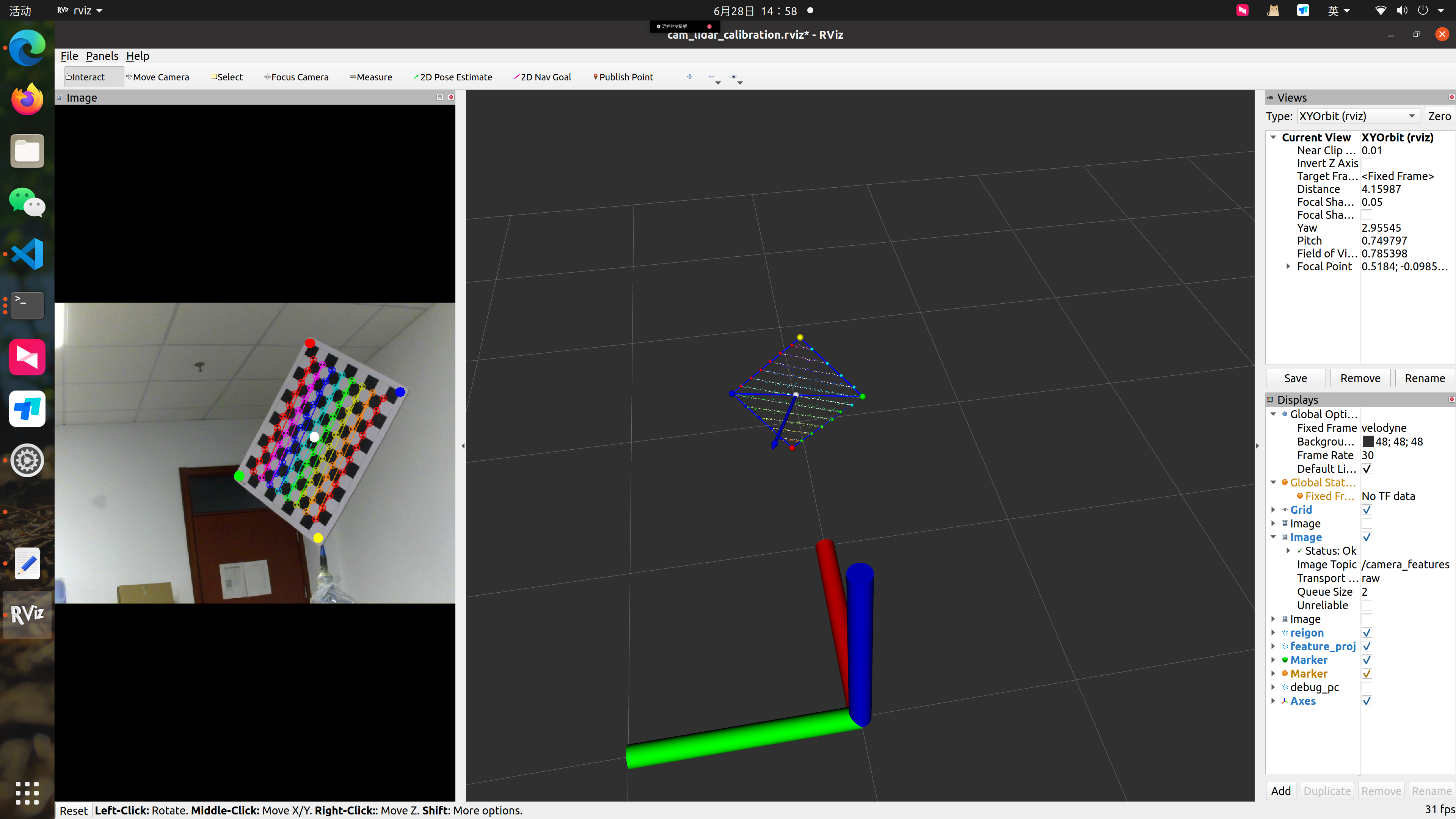

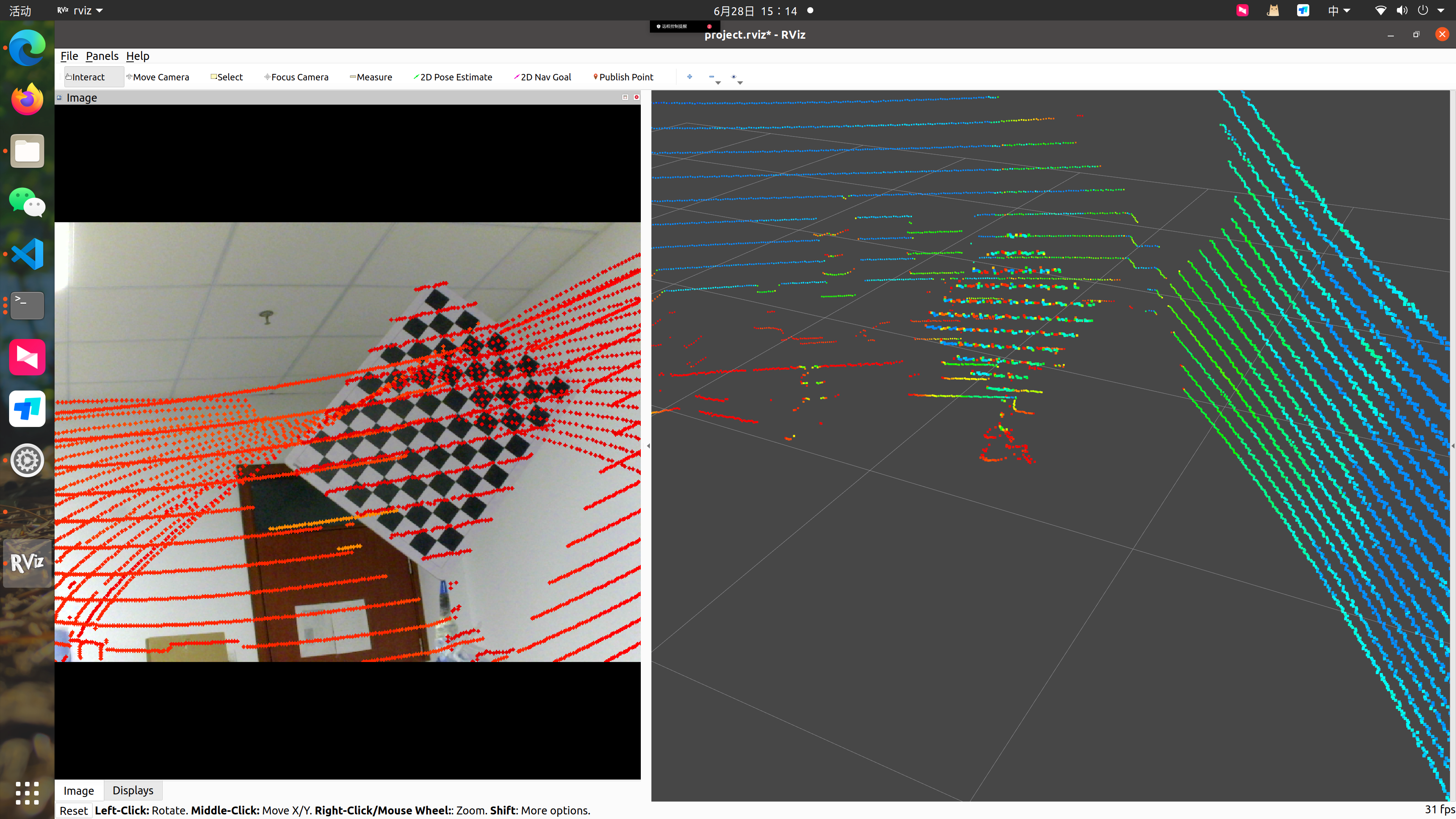

3./home/pc/2026BOSS/biaoding_ws/src/sensor_calibration/cam_lidar_calibration/src/projector.cpp

#include <cam_lidar_calibration/projector.h> // 引入projctor类的定义// Projection类的构造函数
Projection::Projection(ros::NodeHandle &nh)
{// 1. 加载标定文件的参数if (nh.getParam("cfg", calibration_file)) // 从参数服务器获取标定文件路径{std::cout << "标定文件 :" << calibration_file << std::endl; // 输出标定文件路径}else{std::cerr << "标定文件目录不存在" << std::endl<< "命令: rosrun calibration collect_hand_eye_data cfg:=/home/jh/birl/module_robot_ws/src/sensor_calibration" << std::endl;return; // 如果参数读取失败,则返回}read_extrinsic(); // 读取标定文件中的外参// 2. 订阅图像和点云数据并进行时间戳近似同步pointcloud_pub_ = nh.advertise<sensor_msgs::PointCloud2>("/Syn/velodyne_points", 1); // 发布经过处理的点云数据image_pub_ = nh.advertise<sensor_msgs::Image>("/Syn/image", 1); // 发布经过处理的图像// 3. 订阅相机和激光雷达的原始数据message_filters::Subscriber<sensor_msgs::Image> image_sub(nh, "/usb_cam/image_raw", 1); // 订阅相机图像message_filters::Subscriber<sensor_msgs::PointCloud2> velodyne_sub(nh, "/velodyne_points", 1); // 订阅激光雷达点云typedef message_filters::sync_policies::ApproximateTime<sensor_msgs::Image, sensor_msgs::PointCloud2> MySyncPolicy; // 定义一个近似时间同步策略message_filters::Synchronizer<MySyncPolicy> sync(MySyncPolicy(10), image_sub, velodyne_sub); // 创建同步器sync.registerCallback(boost::bind(&Projection::image_pointcolud_cb, this, _1, _2)); // 注册回调函数reproject_image_pub_ = nh.advertise<sensor_msgs::Image>("/reprojected_image", 1, true); // 发布重投影得到的图像ros::spin(); // 进入ROS事件循环
}// Projection类的析构函数
Projection::~Projection()
{
}// 用于读取外参和内参文件的函数
void Projection::read_extrinsic()
{// 打开标定文件cv::FileStorage fs(calibration_file, cv::FileStorage::READ | cv::FileStorage::FORMAT_YAML);if (!fs.isOpened()) // 检查文件是否成功打开{std::cout << " [ " + calibration_file + " ] 文件打开失败" << std::endl; // 输出错误信息return; // 若失败,退出函数}cv::Mat lidar_camera_T; // 存储LiDAR到相机的变换矩阵fs["lidar_camera_extrinsic"] >> lidar_camera_T; // 从文件中读取该矩阵fs["camera_matrix"] >> camera_matrix; // 读取相机内参矩阵fs["camera_distortion_coefficients"] >> distortion_coefficients; // 读取相机畸变系数image_width = fs["camera_image_width"]; // 读取图像宽度image_height = fs["camera_image_height"]; // 读取图像高度// 输出读取的相机参数std::cout << "camera K:\n" << camera_matrix << std::endl;std::cout << "camera D:\n" << distortion_coefficients << std::endl;std::cout << "LiDAR to camera T:\n" << lidar_camera_T << std::endl;fs.release(); // 关闭文件// 用Eigen库处理外参Eigen::Matrix3d R; // 创建3x3旋转矩阵// 从OpenCV矩阵中提取旋转部分R << lidar_camera_T.at<double>(0, 0), lidar_camera_T.at<double>(0, 1), lidar_camera_T.at<double>(0, 2),lidar_camera_T.at<double>(1, 0), lidar_camera_T.at<double>(1, 1), lidar_camera_T.at<double>(1, 2),lidar_camera_T.at<double>(2, 0), lidar_camera_T.at<double>(2, 1), lidar_camera_T.at<double>(2, 2);Eigen::Quaterniond q(R); // 将旋转矩阵转换为四元数q.normalize(); // 归一化四元数// 提取平移部分Eigen::Vector3d t(lidar_camera_T.at<double>(0, 3), lidar_camera_T.at<double>(1, 3), lidar_camera_T.at<double>(2, 3));// 设置tf变换对象transform_lidar_to_camera.setOrigin(tf::Vector3(t(0), t(1), t(2))); // 设置平移transform_lidar_to_camera.setRotation(tf::Quaternion(q.x(), q.y(), q.z(), q.w())); // 设置旋转
}// 回调函数,用于处理同步的图像和点云数据
void Projection::image_pointcolud_cb(const sensor_msgs::Image::ConstPtr &ori_image, const sensor_msgs::PointCloud2::ConstPtr &ori_pointcloud)
{std::cout << "Callback triggered!" << std::endl;// 创建新的点云和图像对象sensor_msgs::PointCloud2 syn_pointcloud = *ori_pointcloud; // 复制原始点云数据sensor_msgs::Image syn_image = *ori_image; // 复制原始图像数据pcl::PointCloud<pcl::PointXYZI> laserCloudIn; // 创建PCL点云对象pcl::fromROSMsg(syn_pointcloud, laserCloudIn); // 从ROS消息转换为PCL格式std::vector<Eigen::Vector2d> reproject_pointclouds; // 存储重投影的点cv_bridge::CvImagePtr cv_image_src; // 创建CvImage指针对象cv_image_src = cv_bridge::toCvCopy(ori_image, "bgr8"); // 将ROS图像消息转换为OpenCV格式// 设置tf消息以传递坐标变换geometry_msgs::TransformStamped tf_msg;tf_msg.transform.rotation.w = transform_lidar_to_camera.inverse().getRotation().w(); // 传递逆变换的旋转部分tf_msg.transform.rotation.x = transform_lidar_to_camera.inverse().getRotation().x();tf_msg.transform.rotation.y = transform_lidar_to_camera.inverse().getRotation().y();tf_msg.transform.rotation.z = transform_lidar_to_camera.inverse().getRotation().z();tf_msg.transform.translation.x = transform_lidar_to_camera.inverse().getOrigin().x(); // 传递逆变换的平移部分tf_msg.transform.translation.y = transform_lidar_to_camera.inverse().getOrigin().y();tf_msg.transform.translation.z = transform_lidar_to_camera.inverse().getOrigin().z();sensor_msgs::PointCloud2 cloud_reproject_tf_ros; // 创建变换后的点云数据消息// 使用tf2进行变换tf2::doTransform(syn_pointcloud, cloud_reproject_tf_ros, tf_msg); pcl::PointCloud<pcl::PointXYZI> cloud_reproject_tf; // 创建变换后的点云对象pcl::fromROSMsg(cloud_reproject_tf_ros, cloud_reproject_tf); // 从ROS消息转换为PCL对象int cloudSize = cloud_reproject_tf.points.size(); // 获取变换后点云的大小// 遍历每个点云数据进行重投影for (int i = 0; i < cloudSize; i++){double tmpxC = cloud_reproject_tf.points[i].x / cloud_reproject_tf.points[i].z; // 计算归一化坐标double tmpyC = cloud_reproject_tf.points[i].y / cloud_reproject_tf.points[i].z; double tmpzC = cloud_reproject_tf.points[i].z; // 保存z坐标double dis = pow(cloud_reproject_tf.points[i].x * cloud_reproject_tf.points[i].x + cloud_reproject_tf.points[i].y * cloud_reproject_tf.points[i].y +cloud_reproject_tf.points[i].z * cloud_reproject_tf.points[i].z,0.5); // 计算点至原点的距离cv::Point2d planepointsC; // 存储重投影的图像坐标int range = std::min(round((dis / 30.0) * 49), 49.0); // 根据距离计算颜色索引// 应用畸变处理double r2 = tmpxC * tmpxC + tmpyC * tmpyC; // 计算平方距离double r1 = pow(r2, 0.5); // 计算rdouble a0 = std::atan(r1); // 计算反正切值double a1;a1 = a0 * (1 + distortion_coefficients.at<double>(0, 0) * pow(a0, 2) + distortion_coefficients.at<double>(0, 1) * pow(a0, 4) +distortion_coefficients.at<double>(0, 2) * pow(a0, 6) + distortion_coefficients.at<double>(0, 3) * pow(a0, 8)); // 畸变校正// 计算重投影坐标planepointsC.x = (a1 / r1) * tmpxC;planepointsC.y = (a1 / r1) * tmpyC;// 应用相机内参进行坐标转换planepointsC.x = camera_matrix.at<double>(0, 0) * planepointsC.x + camera_matrix.at<double>(0, 2);planepointsC.y = camera_matrix.at<double>(1, 1) * planepointsC.y + camera_matrix.at<double>(1, 2);// 检查重投影坐标范围及有效性if (planepointsC.y >= 0 and planepointsC.y < image_height and planepointsC.x >= 0 and planepointsC.x < image_width andtmpzC >= 0 and std::abs(tmpxC) <= 1.35){int point_size = 2; // 定义点的大小// 在图像中绘制重投影点cv::circle(cv_image_src->image,cv::Point(planepointsC.x, planepointsC.y), point_size,CV_RGB(255 * colmap[50 - range][0], 255 * colmap[50 - range][1], 255 * colmap[50 - range][2]), -1);}}// 发布重建后的点云和图像pointcloud_pub_.publish(syn_pointcloud); // 发布点云image_pub_.publish(syn_image); // 发布图像reproject_image_pub_.publish(cv_image_src->toImageMsg()); // 发布重投影后的图像
}// 主函数
int main(int argc, char **argv)
{ros::init(argc, argv, "project_pointcloud_to_image"); // 初始化ROS节点ros::NodeHandle nh("~"); // 创建节点句柄Projection *p = new Projection(nh); // 创建Projection对象// ros::spin(); // 启动ROS事件循环ros::shutdown(); // 关闭ROSreturn 0; // 返回程序
}

4./home/pc/2026BOSS/biaoding_ws/src/sensor_calibration/cam_lidar_calibration/src/feature_extraction.cpp



#include "feature_extraction.h"  // 包含特征提取的头文件  namespace extrinsic_calibration  // 声明命名空间
{  // 构造函数  feature_extraction::feature_extraction() {}  // 去畸变图像  void feature_extraction::undistort_img(cv::Mat original_img, cv::Mat undistort_img)  {  remap(original_img, undistort_img, undistort_map1, undistort_map2, cv::INTER_LINEAR);  // 使用重映射函数进行去畸变  }  // 初始化函数  void feature_extraction::onInit()  {  // 从配置文件读取参数  pkg_loc = ros::package::getPath("cam_lidar_calibration"); // 获取包的路径  std::string str_initial_file = pkg_loc + "/cfg/initial_params.yaml"; // 配置文件路径  std::cout << str_initial_file << std::endl; // 打印配置文件路径  // 打开配置文件  cv::FileStorage fs(str_initial_file, cv::FileStorage::READ | cv::FileStorage::FORMAT_YAML);  if (!fs.isOpened())  {  std::cout << " [ " + str_initial_file + " ] 文件打开失败" << std::endl; // 如果文件未打开,输出错误信息  return;  }  // 读取配置文件中的参数  i_params.camera_topic = std::string(fs["image_topic"]); // 相机主题  ROS_INFO_STREAM("camera topic: " << i_params.camera_topic);  i_params.lidar_topic = std::string(fs["pointcloud_topic"]); // Lidar主题  std::cout << "i_params.lidar_topic: " << i_params.lidar_topic << std::endl;  i_params.fisheye_model = int(fs["distortion_model"]); // 畸变模型类型  i_params.lidar_ring_count = int(fs["scan_line"]); // Lidar环数  i_params.grid_size = std::make_pair(int(fs["chessboard"]["length"]), int(fs["chessboard"]["width"])); // 棋盘格网格大小  std::cout << "i_params.grid_size: " << i_params.grid_size.first << ", " << i_params.grid_size.second << std::endl;  i_params.square_length = fs["chessboard"]["grid_size"]; // 棋盘格单个网格的边长  i_params.board_dimension = std::make_pair(int(fs["board_dimension"]["length"]), int(fs["board_dimension"]["width"])); // 棋盘尺寸  i_params.cb_translation_error = std::make_pair(int(fs["translation_error"]["length"]), int(fs["translation_error"]["width"])); // 棋盘平移误差  // 读取相机内参矩阵和畸变系数  fs["camera_matrix"] >> i_params.cameramat;  std::cout << "camera_matrix: " << i_params.cameramat << std::endl;  i_params.distcoeff_num = 5; // 畸变系数数量  fs["distortion_coefficients"] >> i_params.distcoeff;  std::cout << "distortion_coefficients: " << i_params.distcoeff << std::endl;  // 图像宽度和高度  img_width = fs["image_pixel"]["width"];  img_height = fs["image_pixel"]["height"];  // 计算棋盘对角线长度(单位为米)  diagonal = sqrt(pow(i_params.board_dimension.first, 2) + pow(i_params.board_dimension.second, 2)) / 1000;  std::cout << "diagonal of the board is " << diagonal;  std::cout << "Input parameters received" << std::endl;  // 创建 ROS NodeHandle  ros::NodeHandle &private_nh = getNodeHandle(); // 获取私有节点句柄  ros::NodeHandle &public_nh = getPrivateNodeHandle(); // 获取公共节点句柄  ros::NodeHandle &pnh = getMTPrivateNodeHandle(); // 获取多线程私有节点句柄  // 从参数服务器读取阈值  public_nh.param<double>("plane_distance_threshold", plane_dist_threshold_, 0.05);  public_nh.param<double>("line_distance_threshold", line_dist_threshold_, 0.01);  ROS_INFO_STREAM("plane_distance_threshold " << plane_dist_threshold_ << " line_distance_threshold" << line_dist_threshold_);  // 初始化图像传输  it_.reset(new image_transport::ImageTransport(public_nh)); // 图像传输公共节点  it_p_.reset(new image_transport::ImageTransport(private_nh)); // 图像传输私有节点  image_sub = new image_sub_type(public_nh, i_params.camera_topic, queue_rate); // 相机图像订阅者  pcl_sub = new pc_sub_type(public_nh, i_params.lidar_topic, queue_rate); // Lidar点云订阅者  // 创建动态重配置服务器以设置实验区域边界  server = boost::make_shared<dynamic_reconfigure::Server<cam_lidar_calibration::boundsConfig>>(pnh);  dynamic_reconfigure::Server<cam_lidar_calibration::boundsConfig>::CallbackType f;  f = boost::bind(&feature_extraction::bounds_callback, this, _1, _2); // 设置回调函数  server->setCallback(f); // 设置回调  // 同步器以获取同步的相机-Lidar扫描对  sync = new message_filters::Synchronizer<MySyncPolicy>(MySyncPolicy(queue_rate), *image_sub, *pcl_sub);  sync->registerCallback(boost::bind(&feature_extraction::extractROI, this, _1, _2)); // 注册回调  // 发布者定义  roi_publisher = public_nh.advertise<cam_lidar_calibration::calibration_data>("roi/points", 10, true);  pub_cloud = public_nh.advertise<sensor_msgs::PointCloud2>("velodyne_features", 1);  expt_region = public_nh.advertise<sensor_msgs::PointCloud2>("Experimental_region", 10);  debug_pc_pub = public_nh.advertise<sensor_msgs::PointCloud2>("debug_pc", 10);  flag_subscriber = public_nh.subscribe<std_msgs::Int8>("/flag", 1, &feature_extraction::flag_cb, this); // 订阅标志  vis_pub = public_nh.advertise<visualization_msgs::Marker>("visualization_marker", 0); // 可视化标记发布者  visPub = public_nh.advertise<visualization_msgs::Marker>("boardcorners", 0); // 棋盘角点发布者  image_publisher = it_p_->advertise("camera_features", 1); // 图像特征发布者  NODELET_INFO_STREAM("Camera Lidar Calibration"); // 输出初始化成功信息  // 加载去畸变参数并获取重映射参数  // 去畸变并保留最大图像  cv::Size img_size(img_width, img_height);  cv::initUndistortRectifyMap(i_params.cameramat, i_params.distcoeff, cv::Mat(),  cv::getOptimalNewCameraMatrix(i_params.cameramat, i_params.distcoeff, img_size, 1, img_size, 0),  img_size, CV_16SC2, undistort_map1, undistort_map2);  }  // 回调函数处理标志  void feature_extraction::flag_cb(const std_msgs::Int8::ConstPtr &msg)  {  flag = msg->data; // 读取由input_sample节点发布的标志  }  // 动态重配置的回调函数  void feature_extraction::bounds_callback(cam_lidar_calibration::boundsConfig &config, uint32_t level)  {  bound = config; // 读取滑块条运动对应的值  }  // 将相机坐标系下的三维点转换为图像坐标系下的2D像素点  double *feature_extraction::converto_imgpts(double x, double y, double z)  {  double tmpxC = x / z; // 归一化处理  double tmpyC = y / z;  cv::Point2d planepointsC; // 存储像素点的二维坐标  planepointsC.x = tmpxC;  planepointsC.y = tmpyC;  double r2 = tmpxC * tmpxC + tmpyC * tmpyC; // 计算r的平方  if (i_params.fisheye_model) // 判断是鱼眼镜头模型  {  double r1 = pow(r2, 0.5);  double a0 = std::atan(r1); // 计算角度  // 鱼眼镜头的畸变函数  double a1 = a0 * (1 + i_params.distcoeff.at<double>(0) * pow(a0, 2) +  i_params.distcoeff.at<double>(1) * pow(a0, 4) +   i_params.distcoeff.at<double>(2) * pow(a0, 6) +  i_params.distcoeff.at<double>(3) * pow(a0, 8));   planepointsC.x = (a1 / r1) * tmpxC; // 更新坐标  planepointsC.y = (a1 / r1) * tmpyC;  // 应用相机内参来转换坐标  planepointsC.x = i_params.cameramat.at<double>(0, 0) * planepointsC.x + i_params.cameramat.at<double>(0, 2);  planepointsC.y = i_params.cameramat.at<double>(1, 1) * planepointsC.y + i_params.cameramat.at<double>(1, 2);  }  else // 针孔相机模型  {  double tmpdist = 1 + i_params.distcoeff.at<double>(0) * r2 +   i_params.distcoeff.at<double>(1) * r2 * r2 +  i_params.distcoeff.at<double>(4) * r2 * r2 * r2;  planepointsC.x = tmpxC * tmpdist + 2 * i_params.distcoeff.at<double>(2) * tmpxC * tmpyC +  i_params.distcoeff.at<double>(3) * (r2 + 2 * tmpxC * tmpxC);  planepointsC.y = tmpyC * tmpdist + i_params.distcoeff.at<double>(2) * (r2 + 2 * tmpyC * tmpyC) +  2 * i_params.distcoeff.at<double>(3) * tmpxC * tmpyC;  planepointsC.x = i_params.cameramat.at<double>(0, 0) * planepointsC.x + i_params.cameramat.at<double>(0, 2);  planepointsC.y = i_params.cameramat.at<double>(1, 1) * planepointsC.y + i_params.cameramat.at<double>(1, 2);  }  double *img_coord = new double[2]; // 动态分配内存存储坐标  *(img_coord) = planepointsC.x; // 存储x坐标  *(img_coord + 1) = planepointsC.y; // 存储y坐标  return img_coord; // 返回二维坐标  }  // 可视化端点  void feature_extraction::visualize_end_points(pcl::PointCloud<pcl::PointXYZIR>::Ptr &min_points,  pcl::PointCloud<pcl::PointXYZIR>::Ptr &max_points)  {  // 可视化最小和最大点  visualization_msgs::Marker minmax; // 创建可视化标记  minmax.header.frame_id = "velodyne"; // 设置帧ID  minmax.header.stamp = ros::Time(); // 设置时间戳  minmax.ns = "my_sphere"; // 设置命名空间  minmax.type = visualization_msgs::Marker::SPHERE; // 设置标记类型为球体  minmax.action = visualization_msgs::Marker::ADD; // 添加标记  minmax.pose.orientation.w = 1.0; // 设置旋转  minmax.scale.x = 0.02; // 设置缩放  minmax.scale.y = 0.02;  minmax.scale.z = 0.02;  minmax.color.a = 1.0; // 设置透明度  int y_min_pts;  for (y_min_pts = 0; y_min_pts < min_points->points.size(); y_min_pts++)  {  minmax.id = y_min_pts + 13; // 设置标记ID  minmax.pose.position.x = min_points->points[y_min_pts].x; // 最小点的坐标  minmax.pose.position.y = min_points->points[y_min_pts].y;  minmax.pose.position.z = min_points->points[y_min_pts].z;  minmax.color.b = 1.0; // 蓝色  minmax.color.r = 1.0; // 红色  minmax.color.g = 0.0; // 绿色  visPub.publish(minmax); // 发布标记  }  for (int y_max_pts = 0; y_max_pts < max_points->points.size(); y_max_pts++)  {  minmax.id = y_min_pts + 13 + y_max_pts; // 设置最大点的标记ID  minmax.pose.position.x = max_points->points[y_max_pts].x;  minmax.pose.position.y = max_points->points[y_max_pts].y;  minmax.pose.position.z = max_points->points[y_max_pts].z;  minmax.color.r = 0.0; // 绿色  minmax.color.g = 1.0;  minmax.color.b = 1.0; // 青色  visPub.publish(minmax); // 发布标记  }  }  // 可视化边缘点  void feature_extraction::visualize_edge_points(pcl::PointCloud<pcl::PointXYZIR>::Ptr &left_down,  pcl::PointCloud<pcl::PointXYZIR>::Ptr &right_down,  pcl::PointCloud<pcl::PointXYZIR>::Ptr &left_up,  pcl::PointCloud<pcl::PointXYZIR>::Ptr &right_up)  {  // 可视化左右上下边缘点  visualization_msgs::Marker minmax; // 创建标记  minmax.header.frame_id = "velodyne"; // 设置帧ID  minmax.header.stamp = ros::Time(); // 设置时间戳  minmax.ns = "my_sphere"; // 设置命名空间  minmax.type = visualization_msgs::Marker::SPHERE; // 设置类型为球体  minmax.action = visualization_msgs::Marker::ADD; // 添加标记  minmax.pose.orientation.w = 1.0; // 设置旋转  minmax.scale.x = 0.02; // 设置缩放  minmax.scale.y = 0.02;  minmax.scale.z = 0.02;  minmax.color.a = 1.0; // 设置透明度  int mark_id = 13; // 标记ID  for (int y_min_pts = 0; y_min_pts < left_down->points.size(); y_min_pts++)  {  mark_id++;  minmax.id = mark_id; // 设置标记ID  minmax.pose.position.x = left_down->points[y_min_pts].x; // 左下点坐标  minmax.pose.position.y = left_down->points[y_min_pts].y;  minmax.pose.position.z = left_down->points[y_min_pts].z;  minmax.color.b = 1.0; // 蓝色  minmax.color.r = 0.0; // 红色  minmax.color.g = 0.0; // 绿色  visPub.publish(minmax); // 发布标记  }  for (int y_max_pts = 0; y_max_pts < right_down->points.size(); y_max_pts++)  {  mark_id++;  minmax.id = mark_id; // 设置标记ID  minmax.pose.position.x = right_down->points[y_max_pts].x; // 右下点坐标  minmax.pose.position.y = right_down->points[y_max_pts].y;  minmax.pose.position.z = right_down->points[y_max_pts].z;  minmax.color.r = 0.0; // 绿色  minmax.color.g = 1.0; // 绿色  minmax.color.b = 0.0; // 没颜色  visPub.publish(minmax); // 发布标记  }  for (int y_max_pts = 0; y_max_pts < left_up->points.size(); y_max_pts++)  {  mark_id++;  minmax.id = mark_id; // 设置标记ID  minmax.pose.position.x = left_up->points[y_max_pts].x; // 左上点坐标  minmax.pose.position.y = left_up->points[y_max_pts].y;  minmax.pose.position.z = left_up->points[y_max_pts].z;  minmax.color.r = 1.0; // 红色  minmax.color.g = 0.0; // 没颜色  minmax.color.b = 0.0; // 没颜色  visPub.publish(minmax); // 发布标记  }  for (int y_max_pts = 0; y_max_pts < right_up->points.size(); y_max_pts++)  {  mark_id++;  minmax.id = mark_id; // 设置标记ID  minmax.pose.position.x = right_up->points[y_max_pts].x; // 右上点坐标  minmax.pose.position.y = right_up->points[y_max_pts].y;  minmax.pose.position.z = right_up->points[y_max_pts].z;  minmax.color.r = 0.0; // 绿色  minmax.color.g = 1.0; // 绿色  minmax.color.b = 1.0; // 青色  visPub.publish(minmax); // 发布标记  }  }  // 提取关注的特征  void feature_extraction::extractROI(const sensor_msgs::Image::ConstPtr &img,  const sensor_msgs::PointCloud2::ConstPtr &pc)  {  // 创建点云对象  pcl::PointCloud<pcl::PointXYZIR>::Ptr cloud1(new pcl::PointCloud<pcl::PointXYZIR>),  cloud_filtered1(new pcl::PointCloud<pcl::PointXYZIR>),  cloud_passthrough1(new pcl::PointCloud<pcl::PointXYZIR>);  sensor_msgs::PointCloud2 cloud_final1, debug_pc_msg;  pcl::fromROSMsg(*pc, *cloud1); // 将ROS消息转换为点云  // 过滤超出实验区域的点云  pcl::PassThrough<pcl::PointXYZIR> pass1;  pass1.setInputCloud(cloud1);  pass1.setFilterFieldName("x");  pass1.setFilterLimits(bound.x_min, bound.x_max); // 设置X轴过滤范围  pass1.filter(*cloud_passthrough1);  pcl::PassThrough<pcl::PointXYZIR> pass_z1;  pass_z1.setInputCloud(cloud_passthrough1);  pass_z1.setFilterFieldName("z");  pass_z1.setFilterLimits(bound.z_min, bound.z_max); // 设置Z轴过滤范围  pass_z1.filter(*cloud_passthrough1);  pcl::PassThrough<pcl::PointXYZIR> pass_final1;  pass_final1.setInputCloud(cloud_passthrough1);  pass_final1.setFilterFieldName("y");  pass_final1.setFilterLimits(bound.y_min, bound.y_max); // 设置Y轴过滤范围  pass_final1.filter(*cloud_passthrough1);  // 发布实验区域点云  pcl::toROSMsg(*cloud_passthrough1, cloud_final1);  expt_region.publish(cloud_final1);  // 仅在用户按下 'i' 键以获取样本时才会运行  if (flag == 1) // 判断标志是否为1  {  // 初始化棋盘角点  cv::Mat corner_vectors = cv::Mat::eye(3, 5, CV_64F); // 保存棋盘角点  cv::Mat chessboard_normal = cv::Mat(1, 3, CV_64F); // 棋盘法向量  std::vector<cv::Point2f> image_points, imagePoints1, imagePoints; // 图像点  flag = 0; // 将标志重置为0  //////////////// 图像特征 //////////////////  cv_bridge::CvImagePtr cv_ptr; // OpenCV图像指针  cv::Size2i patternNum(i_params.grid_size.first, i_params.grid_size.second); // 棋盘格物理尺寸  cv::Size2i patternSize(i_params.square_length, i_params.square_length); // 棋盘格每个块的大小  // 将ROS消息转换为OpenCV格式  try  {  cv_ptr = cv_bridge::toCvCopy(img, sensor_msgs::image_encodings::BGR8);  }  catch (cv_bridge::Exception &e)  {  ROS_ERROR("cv_bridge exception: %s", e.what()); // 捕获异常                            }  // 处理图像  cv::Mat gray; // 灰度图像  std::vector<cv::Point2f> corners, corners_undistorted; // 保存找到的角点  std::vector<cv::Point3f> grid3dpoint; // 棋盘格的3D点  cv::cvtColor(cv_ptr->image, gray, CV_BGR2GRAY);  // 转换为灰度图  ROS_INFO_STREAM("cols: " << gray.cols << " rows: " << gray.rows);  // 查找图像中的棋盘格角点  bool patternfound = cv::findChessboardCorners(gray, patternNum, corners,  CALIB_CB_ADAPTIVE_THRESH + CALIB_CB_NORMALIZE_IMAGE);  if (patternfound) // 判断是否找到棋盘格  {  // 精确定位角点  ROS_INFO_STREAM("patternfound!");  cornerSubPix(gray, corners, Size(11, 11), Size(-1, -1),  TermCriteria(CV_TERMCRIT_EPS + CV_TERMCRIT_ITER, 30, 0.1));  // 在图像上绘制角点  cv::drawChessboardCorners(cv_ptr->image, patternNum, corners, patternfound);  cv::Size imgsize;  imgsize.height = cv_ptr->image.rows; // 图像高度  imgsize.width = cv_ptr->image.cols; // 图像宽度  double tx, ty; // 平移值  // 棋盘框架原点的位置(棋盘左下角)  tx = (patternNum.height - 1) * patternSize.height / 2;  ty = (patternNum.width - 1) * patternSize.width / 2;  // 初始化棋盘格3D点  for (int i = 0; i < patternNum.height; i++)  {  for (int j = 0; j < patternNum.width; j++)  {  cv::Point3f tmpgrid3dpoint;  // 将原点从左下角移动到棋盘中心  tmpgrid3dpoint.x = i * patternSize.height - tx; // x坐标  tmpgrid3dpoint.y = j * patternSize.width - ty; // y坐标  tmpgrid3dpoint.z = 0; // z坐标  grid3dpoint.push_back(tmpgrid3dpoint); // 存储棋盘格3D点  }  }  // 初始化棋盘角点  std::vector<cv::Point3f> boardcorners;  // 棋盘角落的坐标  boardcorners.push_back(  cv::Point3f((i_params.board_dimension.second - i_params.cb_translation_error.second) / 2,  (i_params.board_dimension.first - i_params.cb_translation_error.first) / 2, 0.0));   boardcorners.push_back(  cv::Point3f(-(i_params.board_dimension.second + i_params.cb_translation_error.second) / 2,  (i_params.board_dimension.first - i_params.cb_translation_error.first) / 2, 0.0));  boardcorners.push_back(  cv::Point3f(-(i_params.board_dimension.second + i_params.cb_translation_error.second) / 2,  -(i_params.board_dimension.first + i_params.cb_translation_error.first) / 2, 0.0));  boardcorners.push_back(  cv::Point3f((i_params.board_dimension.second - i_params.cb_translation_error.second) / 2,  -(i_params.board_dimension.first + i_params.cb_translation_error.first) / 2, 0.0));  // 棋盘中心坐标(由于棋盘放置不正确而引入)  boardcorners.push_back(cv::Point3f(-i_params.cb_translation_error.second / 2,  -i_params.cb_translation_error.first / 2, 0.0));  std::vector<cv::Point3f> square_edge; // 中间棋盘格边缘坐标(相对于棋盘中心)  square_edge.push_back(cv::Point3f(-i_params.square_length / 2, -i_params.square_length / 2, 0.0));  square_edge.push_back(cv::Point3f(i_params.square_length / 2, i_params.square_length / 2, 0.0));  cv::Mat rvec(3, 3, CV_64F); // 初始化旋转向量  cv::Mat tvec(3, 1, CV_64F); // 初始化平移向量  if (i_params.fisheye_model) // 鱼眼镜头模型  {  // 去畸变处理  cv::fisheye::undistortPoints(corners, corners_undistorted, i_params.cameramat, i_params.distcoeff,  i_params.cameramat); // 去畸变后的点  cv::Mat fake_distcoeff = (Mat_<double>(4, 1) << 0, 0, 0, 0); // 假的畸变系数  cv::solvePnP(grid3dpoint, corners_undistorted, i_params.cameramat, fake_distcoeff, rvec, tvec); // 解算PnP  // 根据已知3D点和2D点的关系获取图像点  cv::fisheye::projectPoints(grid3dpoint, image_points, rvec, tvec, i_params.cameramat,  i_params.distcoeff);   // 标记中心点  cv::fisheye::projectPoints(square_edge, imagePoints1, rvec, tvec, i_params.cameramat,  i_params.distcoeff);  cv::fisheye::projectPoints(boardcorners, imagePoints, rvec, tvec, i_params.cameramat,  i_params.distcoeff);  // 在图像上绘制标记  for (int i = 0; i < grid3dpoint.size(); i++)  cv::circle(cv_ptr->image, image_points[i], 5, CV_RGB(255, 0, 0), -1); // 红色圆点  }  // 针孔相机模型  else  {  cv::solvePnP(grid3dpoint, corners, i_params.cameramat, i_params.distcoeff, rvec, tvec); // 解算PnP  cv::projectPoints(grid3dpoint, rvec, tvec, i_params.cameramat, i_params.distcoeff, image_points); // 计算图像点  // 标记中心点  cv::projectPoints(square_edge, rvec, tvec, i_params.cameramat, i_params.distcoeff, imagePoints1);  cv::projectPoints(boardcorners, rvec, tvec, i_params.cameramat, i_params.distcoeff, imagePoints);  }  // 棋盘位置的4x4变换矩阵 | R&T  cv::Mat chessboardpose = cv::Mat::eye(4, 4, CV_64F); // 初始化齐次变换矩阵  cv::Mat tmprmat = cv::Mat(3, 3, CV_64F); // 旋转矩阵  cv::Rodrigues(rvec, tmprmat); // 将旋转向量转换为旋转矩阵  for (int j = 0; j < 3; j++)  {  for (int k = 0; k < 3; k++)  {  chessboardpose.at<double>(j, k) = tmprmat.at<double>(j, k); // 填充旋转部分  }  chessboardpose.at<double>(j, 3) = tvec.at<double>(j); // 填充平移部分  }  // 法线向量初始化  chessboard_normal.at<double>(0) = 0;  chessboard_normal.at<double>(1) = 0;  chessboard_normal.at<double>(2) = 1; // Z方向是法线方向  chessboard_normal = chessboard_normal * chessboardpose(cv::Rect(0, 0, 3, 3)).t(); // 变换法线  for (int k = 0; k < boardcorners.size(); k++)  {  // 处理棋盘角点  cv::Point3f pt(boardcorners[k]);  for (int i = 0; i < 3; i++)  {  corner_vectors.at<double>(i, k) = chessboardpose.at<double>(i, 0) * pt.x +  chessboardpose.at<double>(i, 1) * pt.y +  chessboardpose.at<double>(i, 3); // 将角点放入角点向量中  }  // 将3D坐标转换为图像坐标  double *img_coord = feature_extraction::converto_imgpts(corner_vectors.at<double>(0, k),  corner_vectors.at<double>(1, k),  corner_vectors.at<double>(2, k));  // 绘制角点和中心点  if (k == 0)  cv::circle(cv_ptr->image, cv::Point(img_coord[0], img_coord[1]),  8, CV_RGB(0, 255, 0), -1); // 绿色  else if (k == 1)  cv::circle(cv_ptr->image, cv::Point(img_coord[0], img_coord[1]),  8, CV_RGB(255, 255, 0), -1); // 黄色  else if (k == 2)  cv::circle(cv_ptr->image, cv::Point(img_coord[0], img_coord[1]),  8, CV_RGB(0, 0, 255), -1); // 蓝色  else if (k == 3)  cv::circle(cv_ptr->image, cv::Point(img_coord[0], img_coord[1]),  8, CV_RGB(255, 0, 0), -1); // 红色  else  cv::circle(cv_ptr->image, cv::Point(img_coord[0], img_coord[1]),  8, CV_RGB(255, 255, 255), -1); // 白色表示中心  delete[] img_coord; // 释放内存  }  // 发布带有所有特征标记的图像  image_publisher.publish(cv_ptr->toImageMsg());  } // if (patternfound)  else  ROS_ERROR("PATTERN NOT FOUND"); // 查找失败时输出错误信息  //////////////// 点云特征 //////////////////  // 创建点云对象  pcl::PointCloud<pcl::PointXYZIR>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZIR>),  cloud_filtered(new pcl::PointCloud<pcl::PointXYZIR>),  cloud_passthrough(new pcl::PointCloud<pcl::PointXYZIR>),  corrected_plane(new pcl::PointCloud<pcl::PointXYZIR>);   sensor_msgs::PointCloud2 cloud_final; // 创建点云消息对象  pcl::fromROSMsg(*pc, *cloud); // 将ROS消息转换为点云   // 过滤超出实验区域的点云  pcl::PassThrough<pcl::PointXYZIR> pass;  pass.setInputCloud(cloud);  pass.setFilterFieldName("x");  pass.setFilterLimits(bound.x_min, bound.x_max); // 设置X轴过滤范围  pass.filter(*cloud_passthrough); // 过滤后的点云  pcl::PassThrough<pcl::PointXYZIR> pass_z;  pass_z.setInputCloud(cloud_passthrough);  pass_z.setFilterFieldName("z");  pass_z.setFilterLimits(bound.z_min, bound.z_max); // 设置Z轴过滤范围  pass_z.filter(*cloud_passthrough);  pcl::PassThrough<pcl::PointXYZIR> pass_final;  pass_final.setInputCloud(cloud_passthrough);  pass_final.setFilterFieldName("y");  pass_final.setFilterLimits(bound.y_min, bound.y_max); // 设置Y轴过滤范围  pass_final.filter(*cloud_passthrough);   // 查找在实验区域内最高的点(Z值最大)  double z_max = cloud_passthrough->points[0].z; // 初始化最大z值  size_t pt_index;  for (size_t i = 0; i < cloud_passthrough->points.size(); ++i)  {  if (cloud_passthrough->points[i].z > z_max) // 查找最大Z值  {  pt_index = i;  z_max = cloud_passthrough->points[i].z;   }  }  // 从最大Z值中减去近似对角线长度(单位为米)  ROS_INFO_STREAM("z max is: " << z_max);   double z_min = z_max - diagonal; // 获取最小Z值  ROS_INFO_STREAM("z min is: " << z_min);   pass_z.setInputCloud(cloud_passthrough);  pass_z.setFilterFieldName("z");  pass_z.setFilterLimits(z_min, z_max); // 设置Z轴过滤范围  pass_z.filter(*cloud_filtered); // 最终过滤后的点云  // 拟合通过棋盘点云的平面  pcl::ModelCoefficients::Ptr coefficients(new pcl::ModelCoefficients()); // 模型系数  pcl::PointIndices::Ptr inliers(new pcl::PointIndices()); // 内点索引  int i = 0, nr_points = static_cast<int>(cloud_filtered->points.size()); // 点云总数  pcl::SACSegmentation<pcl::PointXYZIR> seg; // 创建分割对象  seg.setOptimizeCoefficients(true); // 启用系数优化  seg.setModelType(pcl::SACMODEL_PLANE); // 设置模型类型为平面  seg.setMethodType(pcl::SAC_RANSAC); // 设置方法类型为RANSAC  seg.setMaxIterations(1000); // 最大迭代次数  seg.setDistanceThreshold(plane_dist_threshold_); // 设置距离阈值  pcl::ExtractIndices<pcl::PointXYZIR> extract; // 创建提取对象  seg.setInputCloud(cloud_filtered); // 设置输入点云  seg.segment(*inliers, *coefficients); // 执行平面拟合  // 计算法向量的大小  float mag = sqrt(pow(coefficients->values[0], 2) + pow(coefficients->values[1], 2) + pow(coefficients->values[2], 2));  // 提取内点  pcl::PointCloud<pcl::PointXYZIR>::Ptr cloud_seg(new pcl::PointCloud<pcl::PointXYZIR>);  extract.setInputCloud(cloud_filtered); // 设置输入点云  extract.setIndices(inliers); // 设置内点索引  extract.setNegative(false); // 提取内点  extract.filter(*cloud_seg); // 提取后的点云  // 将内点投影到拟合平面上  pcl::PointCloud<pcl::PointXYZIR>::Ptr cloud_projected(new pcl::PointCloud<pcl::PointXYZIR>);  pcl::ProjectInliers<pcl::PointXYZIR> proj; // 创建投影对象proj.setModelType(pcl::SACMODEL_PLANE); // 设置模型类型为平面proj.setInputCloud(cloud_seg); // 设置输入的内点云proj.setModelCoefficients(coefficients); // 设置模型系数proj.filter(*cloud_projected); // 得到投影后的点云// 发布投影的内点pcl::toROSMsg(*cloud_projected, cloud_final);pub_cloud.publish(cloud_final); // 发布相关的点云// 在每个环中找到对应于棋盘的最大和最小点std::vector<std::deque<pcl::PointXYZIR *>> candidate_segments(i_params.lidar_ring_count); // 按环数存储候选点std::vector<RingFeature> capture_rings; // 存储环特征信息// 遍历投影的点云for (size_t i = 0; i < cloud_projected->points.size(); ++i){int ring_number = static_cast<int>(cloud_projected->points[i].ring); // 获取环号// 将点推入相应的环中candidate_segments[ring_number].push_back(&(cloud_projected->points[i]));}// 第二步:按 Y 坐标降序排列每个环中的点 pcl::PointXYZIR max, min; // 用于存储最大最小点pcl::PointCloud<pcl::PointXYZIR>::Ptr max_points(new pcl::PointCloud<pcl::PointXYZIR>); // 附件中的最大点云pcl::PointCloud<pcl::PointXYZIR>::Ptr min_points(new pcl::PointCloud<pcl::PointXYZIR>); // 附件中的最小点云double max_distance = -9999.0; // 初始化最大距离int center_ring = -1; // 初始化中心环for (int i = 0; static_cast<size_t>(i) < candidate_segments.size(); i++){if (candidate_segments[i].size() == 0) // 检查当前环是否有点{continue; // 如果没有点,则跳过}double x_min = 9999.0; // 初始化X轴最小值double x_max = -9999.0; // 初始化X轴最大值int x_min_index, x_max_index; // 存储最小最大点的索引// 查找当前环的最大最小点for (int p = 0; p < candidate_segments[i].size(); p++){if (candidate_segments[i][p]->x > x_max) // 更新最大值{x_max = candidate_segments[i][p]->x;x_max_index = p;}if (candidate_segments[i][p]->x < x_min) // 更新最小值{x_min = candidate_segments[i][p]->x;x_min_index = p;}}// 将最大和最小点推入对应的点云中pcl::PointXYZIR min_p = *candidate_segments[i][x_min_index];pcl::PointXYZIR max_p = *candidate_segments[i][x_max_index];double distance = pcl::euclideanDistance(min_p, max_p); // 计算距离if (distance < 0.001) // 如果距离过小(噪声){continue; // 跳过}if (distance > max_distance) // 更新最大距离{max_distance = distance; // 更新最大距离center_ring = min_p.ring; // 更新中心环}ROS_INFO_STREAM("ring number: " << i << " distance: " << distance);// 发布激光雷达的环数据(从下到上0->31)min_points->push_back(min_p); // 保存最小点max_points->push_back(max_p); // 保存最大点}// 创建四个点云对象,用于存储边缘点pcl::PointCloud<pcl::PointXYZIR>::Ptr left_up_points(new pcl::PointCloud<pcl::PointXYZIR>);pcl::PointCloud<pcl::PointXYZIR>::Ptr left_down_points(new pcl::PointCloud<pcl::PointXYZIR>);pcl::PointCloud<pcl::PointXYZIR>::Ptr right_up_points(new pcl::PointCloud<pcl::PointXYZIR>);pcl::PointCloud<pcl::PointXYZIR>::Ptr right_down_points(new pcl::PointCloud<pcl::PointXYZIR>);// 将最小最大点分为左下、右下、左上、右上for (int m = 0; m < min_points->size(); ++m){if (min_points->points[m].ring < center_ring){left_down_points->push_back(max_points->points[m]); // 保存左下角最大点right_down_points->push_back(min_points->points[m]); // 保存右下角最小点}else{left_up_points->push_back(max_points->points[m]); // 保存左上最大点right_up_points->push_back(min_points->points[m]); // 保存右上最小点}}// 可视化端点visualize_edge_points(left_down_points, right_down_points, left_up_points, right_up_points);// 拟合线段pcl::ModelCoefficients::Ptr coefficients_left_up(new pcl::ModelCoefficients);pcl::PointIndices::Ptr inliers_left_up(new pcl::PointIndices);pcl::ModelCoefficients::Ptr coefficients_left_dwn(new pcl::ModelCoefficients);pcl::PointIndices::Ptr inliers_left_dwn(new pcl::PointIndices);pcl::ModelCoefficients::Ptr coefficients_right_up(new pcl::ModelCoefficients);pcl::PointIndices::Ptr inliers_right_up(new pcl::PointIndices);pcl::ModelCoefficients::Ptr coefficients_right_dwn(new pcl::ModelCoefficients);pcl::PointIndices::Ptr inliers_right_dwn(new pcl::PointIndices);seg.setModelType(pcl::SACMODEL_LINE); // 设置模型类型为线段seg.setMethodType(pcl::SAC_RANSAC); // 使用RANSAC方法seg.setDistanceThreshold(line_dist_threshold_); // 设置线段距离阈值// 对每个点云进行线段拟合seg.setInputCloud(left_up_points); seg.segment(*inliers_left_up, *coefficients_left_up); // 通过最大点拟合线段seg.setInputCloud(left_down_points); seg.segment(*inliers_left_dwn, *coefficients_left_dwn); // 通过最大点拟合线段seg.setInputCloud(right_up_points); seg.segment(*inliers_right_up, *coefficients_right_up); // 通过最小点拟合线段seg.setInputCloud(right_down_points); seg.segment(*inliers_right_dwn, *coefficients_right_dwn); // 通过最小点拟合线段// 查找出两条(四条)线段交点Eigen::Vector4f Point_l; // 交点pcl::PointCloud<pcl::PointXYZ>::Ptr basic_cloud_ptr(new pcl::PointCloud<pcl::PointXYZ>); // 存储交点pcl::PointXYZ basic_point; // 交点// 根据线段修改两条交点if (pcl::lineWithLineIntersection(*coefficients_left_up, *coefficients_left_dwn, Point_l)){basic_point.x = Point_l[0]; // 设置点的xyz坐标basic_point.y = Point_l[1];basic_point.z = Point_l[2];basic_cloud_ptr->points.push_back(basic_point); // 存储基本点}if (pcl::lineWithLineIntersection(*coefficients_right_up, *coefficients_right_dwn, Point_l)){basic_point.x = Point_l[0];basic_point.y = Point_l[1];basic_point.z = Point_l[2];basic_cloud_ptr->points.push_back(basic_point); // 存储基本点}if (pcl::lineWithLineIntersection(*coefficients_left_dwn, *coefficients_right_dwn, Point_l)){basic_point.x = Point_l[0];basic_point.y = Point_l[1];basic_point.z = Point_l[2];basic_cloud_ptr->points.push_back(basic_point); // 存储基本点}if (pcl::lineWithLineIntersection(*coefficients_left_up, *coefficients_right_up, Point_l)){basic_point.x = Point_l[0];basic_point.y = Point_l[1];basic_point.z = Point_l[2];basic_cloud_ptr->points.push_back(basic_point); // 存储基本点}// 输入数据sample_data.velodynepoint[0] = (basic_cloud_ptr->points[0].x + basic_cloud_ptr->points[1].x) * 1000 / 2; // 激光雷达位置sample_data.velodynepoint[1] = (basic_cloud_ptr->points[0].y + basic_cloud_ptr->points[1].y) * 1000 / 2;sample_data.velodynepoint[2] = (basic_cloud_ptr->points[0].z + basic_cloud_ptr->points[1].z) * 1000 / 2;// 归一化法向量sample_data.velodynenormal[0] = -coefficients->values[0] / mag; sample_data.velodynenormal[1] = -coefficients->values[1] / mag; sample_data.velodynenormal[2] = -coefficients->values[2] / mag; // 计算2D到3D法向量溶解double top_down_radius = sqrt(pow(sample_data.velodynepoint[0] / 1000, 2) + pow(sample_data.velodynepoint[1] / 1000, 2));double x_comp = sample_data.velodynepoint[0] / 1000 + sample_data.velodynenormal[0] / 2;double y_comp = sample_data.velodynepoint[1] / 1000 + sample_data.velodynenormal[1] / 2;double vector_dist = sqrt(pow(x_comp, 2) + pow(y_comp, 2));// 如果计算出的距离超出阈值,则翻转法向量if (vector_dist > top_down_radius){sample_data.velodynenormal[0] = -sample_data.velodynenormal[0];sample_data.velodynenormal[1] = -sample_data.velodynenormal[1];sample_data.velodynenormal[2] = -sample_data.velodynenormal[2];}// 摄像机标记点设置sample_data.camerapoint[0] = corner_vectors.at<double>(0, 4);sample_data.camerapoint[1] = corner_vectors.at<double>(1, 4);sample_data.camerapoint[2] = corner_vectors.at<double>(2, 4);sample_data.cameranormal[0] = chessboard_normal.at<double>(0);sample_data.cameranormal[1] = chessboard_normal.at<double>(1);sample_data.cameranormal[2] = chessboard_normal.at<double>(2);sample_data.velodynecorner[0] = basic_cloud_ptr->points[2].x; // 激光雷达角点sample_data.velodynecorner[1] = basic_cloud_ptr->points[2].y;sample_data.velodynecorner[2] = basic_cloud_ptr->points[2].z;// 计算像素数据sample_data.pixeldata = sqrt(pow((imagePoints1[1].x - imagePoints1[0].x), 2) +pow((imagePoints1[1].y - imagePoints1[0].y), 2));// 可视化四个激光雷达板角点、边缘和中心点visualization_msgs::Marker marker1, line_strip, corners_board; // 创建可视化标记marker1.header.frame_id = line_strip.header.frame_id = corners_board.header.frame_id = "velodyne"; // 设置帧IDmarker1.header.stamp = line_strip.header.stamp = corners_board.header.stamp = ros::Time(); // 设置时间戳marker1.ns = line_strip.ns = corners_board.ns = "my_sphere"; // 设置命名空间line_strip.id = 10; // 线条标记IDmarker1.id = 11; // 点标记IDmarker1.type = visualization_msgs::Marker::POINTS; // 设置标记类型为点line_strip.type = visualization_msgs::Marker::LINE_STRIP; // 设置标记类型为线条corners_board.type = visualization_msgs::Marker::SPHERE; // 设置标记类型为草图marker1.action = line_strip.action = corners_board.action = visualization_msgs::Marker::ADD; // 添加标记marker1.pose.orientation.w = line_strip.pose.orientation.w = corners_board.pose.orientation.w = 1.0; // 设置旋转marker1.scale.x = 0.02; // 设置点的缩放marker1.scale.y = 0.02;corners_board.scale.x = 0.04; // 设置棋盘角的缩放corners_board.scale.y = 0.04;corners_board.scale.z = 0.04;line_strip.scale.x = 0.009; // 设置线的缩放marker1.color.a = line_strip.color.a = corners_board.color.a = 1.0; // 设置不透明度line_strip.color.b = 1.0; // 对于线条的颜色marker1.color.b = marker1.color.g = marker1.color.r = 1.0; // 点的颜色// 添加角点标记for (int i = 0; i < 5; i++){if (i < 4){corners_board.pose.position.x = basic_cloud_ptr->points[i].x; // 角点坐标corners_board.pose.position.y = basic_cloud_ptr->points[i].y;corners_board.pose.position.z = basic_cloud_ptr->points[i].z;}else{corners_board.pose.position.x = sample_data.velodynepoint[0] / 1000; // 中心坐标corners_board.pose.position.y = sample_data.velodynepoint[1] / 1000;corners_board.pose.position.z = sample_data.velodynepoint[2] / 1000;}corners_board.id = i; // 为标记分配ID// 根据ID设置颜色if (corners_board.id == 0)corners_board.color.b = 1.0; // 第一个点 - 蓝色else if (corners_board.id == 1){corners_board.color.b = 0.0; // 第二个点 - 绿色corners_board.color.g = 1.0;}else if (corners_board.id == 2){corners_board.color.b = 0.0; // 第三个点 - 红色corners_board.color.g = 0.0;corners_board.color.r = 1.0;}else if (corners_board.id == 3){corners_board.color.b = 0.0; // 第四个点 - 青色corners_board.color.r = 1.0;corners_board.color.g = 1.0;}else if (corners_board.id == 4){corners_board.color.b = 1.0; // 中心点 - 白色corners_board.color.r = 1.0;corners_board.color.g = 1.0;}visPub.publish(corners_board); // 发布角点标记}// 绘制棋盘边缘线for (int i = 0; i < 2; i++){geometry_msgs::Point p; // 创建点p.x = basic_cloud_ptr->points[1 - i].x; // 设置点坐标p.y = basic_cloud_ptr->points[1 - i].y;p.z = basic_cloud_ptr->points[1 - i].z;marker1.points.push_back(p); // 添加点到标记中line_strip.points.push_back(p); // 添加点到线中p.x = basic_cloud_ptr->points[3 - i].x; // 另一条边的点p.y = basic_cloud_ptr->points[3 - i].y;p.z = basic_cloud_ptr->points[3 - i].z;marker1.points.push_back(p); // 添加点到标记中line_strip.points.push_back(p); // 添加点到线中}geometry_msgs::Point p; // 创建点p.x = basic_cloud_ptr->points[1].x; // 获取第二个点的坐标p.y = basic_cloud_ptr->points[1].y;p.z = basic_cloud_ptr->points[1].z;marker1.points.push_back(p); // 添加点到标记line_strip.points.push_back(p); // 添加点到线中p.x = basic_cloud_ptr->points[0].x; // 获取第一个点的坐标p.y = basic_cloud_ptr->points[0].y;p.z = basic_cloud_ptr->points[0].z;marker1.points.push_back(p); // 添加点到标记line_strip.points.push_back(p); // 添加点到线中// 发布棋盘边缘线visPub.publish(line_strip);// 可视化棋盘法向量marker.header.frame_id = "velodyne"; // 设置帧IDmarker.header.stamp = ros::Time(); // 设置时间戳marker.ns = "my_namespace"; // 设置命名空间marker.id = 12; // 设置标记IDmarker.type = visualization_msgs::Marker::ARROW; // 设置标记类型为箭头marker.action = visualization_msgs::Marker::ADD; // 添加标记marker.scale.x = 0.02; // 箭头x轴缩放marker.scale.y = 0.04; // 箭头y轴缩放marker.scale.z = 0.06; // 箭头z轴缩放marker.color.a = 1.0; // 设置可见性marker.color.r = 0.0; // 设置颜色为蓝色marker.color.g = 0.0;marker.color.b = 1.0;// 设置箭头起始和结束点geometry_msgs::Point start, end;start.x = sample_data.velodynepoint[0] / 1000; // 箭头起点start.y = sample_data.velodynepoint[1] / 1000;start.z = sample_data.velodynepoint[2] / 1000;end.x = start.x + sample_data.velodynenormal[0] / 2; // 箭头终点end.y = start.y + sample_data.velodynenormal[1] / 2;end.z = start.z + sample_data.velodynenormal[2] / 2;marker.points.resize(2); // 为标记分配两点以形成箭头marker.points[0] = start; // 设置起点marker.points[1] = end; // 设置终点vis_pub.publish(marker); // 发布法向量标记} // if (flag == 1)// 仅在用户按下 'enter' 时发布特征数据if (flag == 4){roi_publisher.publish(sample_data); // 发布特征数据flag = 0; // 重置标志}} // 结束提取ROI方法} // 结束命名空间 extrinsic_calibration

 5.内参标定

#!/usr/bin/env python3
"""
自动从 rosbag 或 图像目录提取图片并完成相机标定。
请在配置区修改以下参数:USE_BAG: True-从 rosbag 提取;False-从图像目录读取BAG_PATH: rosbag 文件完整路径TOPIC: bag 中图像话题IMG_DIR: 图像文件夹路径(当 USE_BAG=False 时生效)PATTERN: 棋盘格列×行SQUARE_SIZE: 棋盘格方格边长(米)OUT_DIR: 输出目录MIN_IMAGES: 最少需要成功检测角点的图像数量MAX_FRAMES: bag 最大提取帧数SKIP: bag 提取间隔运行:直接执行脚本,无需命令行参数
"""
import os
import cv2
import numpy as np
# === 配置区(请根据实际情况修改) ===
USE_BAG = False
BAG_PATH = '/home/pc/2026BOSS/Tools_RosBag2KITTI/catkin_ws/output/1.bag'
TOPIC = '/camera/image_raw'
IMG_DIR = '/home/pc/2026BOSS/Tools_RosBag2KITTI/catkin_ws/output/calib_result/png'
PATTERN = (8, 11)
SQUARE_SIZE = 0.05
OUT_DIR = 'calib_result'
MIN_IMAGES = 5
MAX_FRAMES = 50
SKIP = 1
# === 配置区结束 ===# 动态导入 rosbag
if USE_BAG:try:import rosbagfrom cv_bridge import CvBridgeexcept ImportError:print('缺少 rosbag 或 cv_bridge,请安装依赖或设置 USE_BAG=False')exit(1)def extract_images_from_bag(bag_path, topic, out_dir, max_frames, skip):bag = rosbag.Bag(bag_path, 'r')bridge = CvBridge()paths, count = [], 0for i, (_, msg, _) in enumerate(bag.read_messages(topics=[topic])):if i % skip != 0:continueimg = bridge.imgmsg_to_cv2(msg, 'bgr8')fname = os.path.join(out_dir, f'frame_{count:04d}.png')cv2.imwrite(fname, img)paths.append(fname)count += 1if count >= max_frames:breakbag.close()return pathsdef load_images_from_dir(img_dir):exts = {'.png', '.jpg', '.jpeg'}return [os.path.join(img_dir, f) for f in sorted(os.listdir(img_dir))if os.path.splitext(f.lower())[1] in exts]def find_corners(paths, pattern, square_size, out_dir):objp = np.zeros((pattern[1]*pattern[0], 3), np.float32)objp[:, :2] = np.indices(pattern).T.reshape(-1, 2) * square_sizeobjpoints, imgpoints, goods = [], [], []for p in paths:img = cv2.imread(p)gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)ret, corners = cv2.findChessboardCorners(gray, pattern)if not ret:continuecorners2 = cv2.cornerSubPix(gray, corners, (11,11), (-1,-1),(cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER,30,0.001))objpoints.append(objp)imgpoints.append(corners2)goods.append(p)vis = cv2.drawChessboardCorners(img.copy(), pattern, corners2, ret)cv2.imwrite(os.path.join(out_dir, 'corners_'+os.path.basename(p)), vis)return objpoints, imgpoints, goodsdef calibrate_camera(objp, imgp, size):return cv2.calibrateCamera(objp, imgp, size, None, None)def save_opencv_yaml(filename, K, D, size):# 按 OpenCV 格式手写 YAMLwith open(filename, 'w') as f:f.write('# 相机的内参矩阵 K\n')f.write('camera_matrix: !!opencv-matrix\n')f.write('   rows: 3\n')f.write('   cols: 3\n')f.write('   dt: d\n')data = ', '.join(f'{v:.16e}' for v in K.flatten())f.write(f'   data: [ {data} ]\n\n')f.write('# 相机的失真系数 D\n')f.write('distortion_coefficients: !!opencv-matrix\n')f.write(f'   rows: {D.flatten().shape[0]}\n')f.write('   cols: 1\n')f.write('   dt: d\n')ddata = ', '.join(f'{v:.16e}' for v in D.flatten())f.write(f'   data: [ {ddata} ]\n\n')f.write('# 相机图像分辨率\n')f.write('image_pixel:\n')f.write(f'  width: {size[0]}\n')f.write(f'  height: {size[1]}\n')print(f'已保存 OpenCV 格式 camera.yaml 到 {filename}')def save_fisheye_yaml(filename, K, D, size):"""保存鱼眼相机格式的 YAML 文件"""with open(filename, 'w') as f:f.write('distortion_model: "fisheye"\n')f.write(f'width: {size[0]}\n')f.write(f'height: {size[1]}\n')# 保存失真系数 D(通常鱼眼模型只取前4个参数)if len(D.flatten()) >= 4:d_values = D.flatten()[:4]else:# 如果失真系数不足4个,用0填充d_values = np.pad(D.flatten(), (0, 4 - len(D.flatten())), 'constant')d_str = ','.join(f'{v:.7f}' for v in d_values)f.write(f'D: [{d_str}]\n')# 保存内参矩阵 K(展平为9个元素)k_values = K.flatten()k_str = ','.join(f'{v:.7g}' if abs(v) > 1e-6 else '0.0' for v in k_values)f.write(f'K: [{k_str}]\n')print(f'已保存鱼眼格式 camera_fisheye.yaml 到 {filename}')def main():os.makedirs(OUT_DIR, exist_ok=True)if USE_BAG:print('从 bag 提取图像...')paths = extract_images_from_bag(BAG_PATH, TOPIC, OUT_DIR, MAX_FRAMES, SKIP)if not paths:print(f'未提取到图像,请检查话题 {TOPIC}')returnelse:print('从目录加载图像...')paths = load_images_from_dir(IMG_DIR)print(f'共获取 {len(paths)} 张图像')objp, imgp, goods = find_corners(paths, PATTERN, SQUARE_SIZE, OUT_DIR)print(f'成功检测 {len(goods)} 张角点图')if len(goods) < MIN_IMAGES:print('角点不足,标定失败')returnimg0 = cv2.imread(goods[0])size = (img0.shape[1], img0.shape[0])print('开始标定...')ret, K, D, _, _ = calibrate_camera(objp, imgp, size)print(f'重投影误差: {ret}')# 保存两种格式save_opencv_yaml(os.path.join(OUT_DIR, 'camera.yaml'), K, D, size)save_fisheye_yaml(os.path.join(OUT_DIR, 'camera_fisheye.yaml'), K, D, size)if __name__ == '__main__':main()
