突破铁芯CT局限：罗氏线圈的“无磁饱和”技术深度解读

罗氏线圈互感器：关键应用场景解析

罗氏线圈（Rogowski Coil）互感器以其独特的性能优势，成为测量交流电流（尤其适用于变化快、幅度大或频率范围广的电流）的理想选择。其核心优势在于宽频带、无磁饱和、尺寸灵活、易于安装、良好的相位响应以及能处理含直流分量的电流（配合积分器）。以下是其典型应用领域：

1.高频与宽带电流测量

电力电子设备： 精准测量变频器、逆变器、开关电源、UPS等设备的输入/输出电流，有效捕捉包含高次谐波（可达几十kHz甚至MHz）的复杂波形。

电能质量分析： 监测电网或负载中的谐波、间谐波、电压波动、瞬态事件等，依赖其宽频带特性覆盖广泛的干扰频率。

脉冲功率技术： 测量具有极快上升时间（纳秒级）和高峰值的脉冲电流，如放电电流、激光驱动电流。

2.大电流测量

工业大电流设备： 测量电弧炉、感应炉等设备的超大电流（数十至上百千安培），克服了传统电流互感器（CT）笨重、昂贵和易饱和的问题。

短路故障电流： 在电力系统中准确测量高达数百千安的故障电流，其无磁饱和特性保证了极端情况下的测量可靠性。

电力系统保护与监控： 用于继电保护、电能计量、功率分析，尤其在存在直流分量或大偏移电流的场合（如变压器励磁涌流），表现优异。

导体/母线电流测量： 方便测量大型开关柜、配电盘或发电机出口的母排电流。



3.灵活安装与非侵入测量

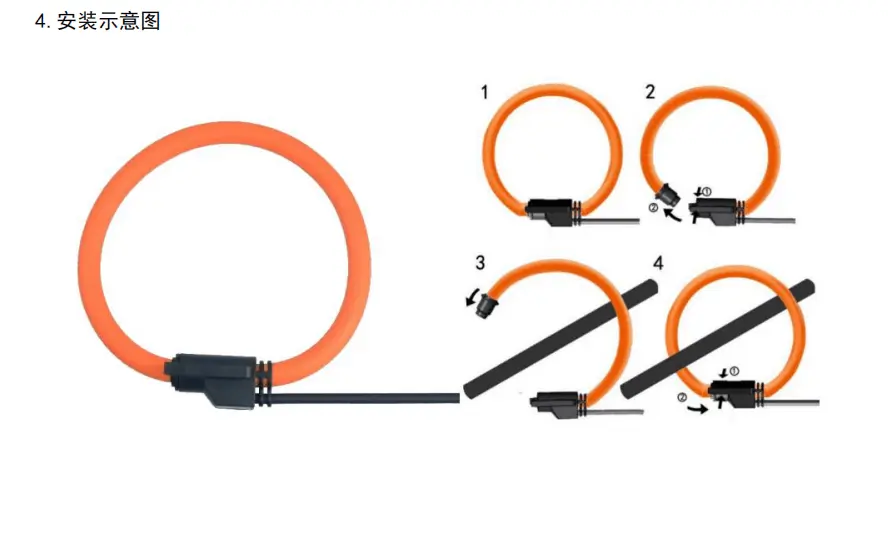

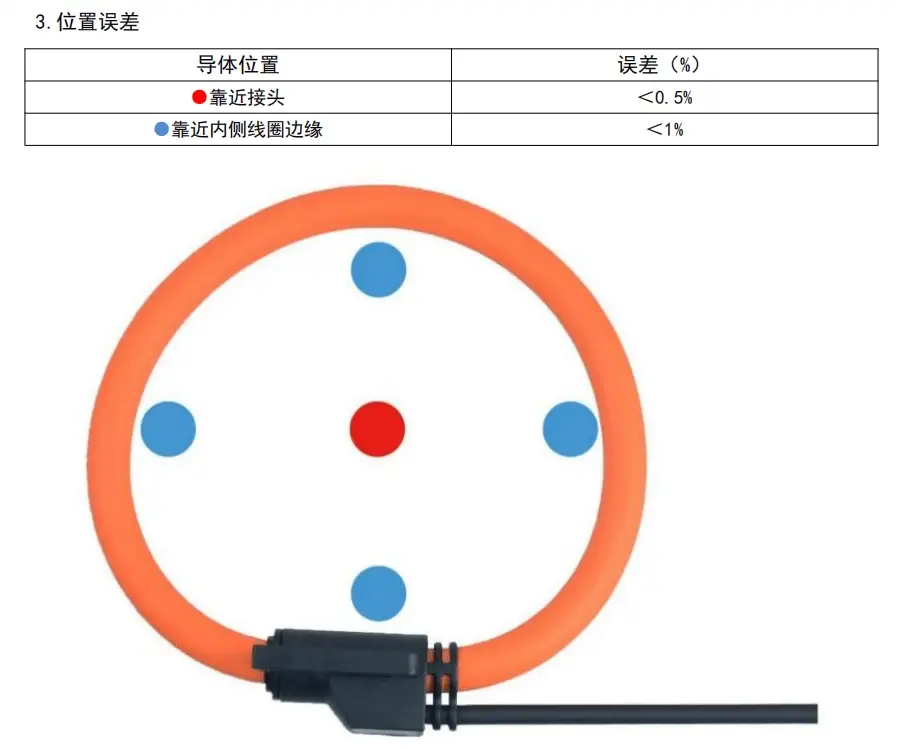

改造项目与空间受限场合： 开口式或带铰链的柔性设计，无需断开被测导体即可安装/拆卸，特别适合改造现有设备或空间狭小环境。

临时测量与便携设备： 轻便、易安装的特性使其成为现场诊断、故障排查、临时电能审计的理想选择，常集成于便携式电能质量分析仪和功率分析仪。

非标准导体： 可轻松缠绕在粗电缆束、异形母排等不规则形状的导体上。



4.含直流分量或低频电流测量

配合专用的积分器电路，罗氏线圈能够还原原始电流波形，从而有效测量：

4.1包含直流分量的电流（如电解、电镀、特定变频器输出）。

4.2极低频交流电流。

4.3变压器中性点直流偏磁电流（由地磁暴或HVDC单极运行引起）。

5高精度相位测量

凭借良好的相位响应特性（带宽内相位偏移小且稳定），适用于需要精确测量功率因数、无功功率、谐波相角等参数的高级电能质量分析和计量场景。

6.瞬态与浪涌电流捕捉

雷电流测量： 大动态范围和高带宽使其成为测量雷击点电流参数（峰值、上升时间、波形）的首选。

开关操作过电流： 准确记录断路器合闸涌流、电容器组投切涌流。

设备启动电流： 捕捉电机启动时的大电流冲击。

7.存在强直流磁场的环境

作为空心线圈，罗氏线圈本身不受恒定直流磁场的影响（避免了铁芯CT的饱和或剩磁问题）。但在强交变磁场附近使用时，仍需注意屏蔽和安装位置以减小干扰。

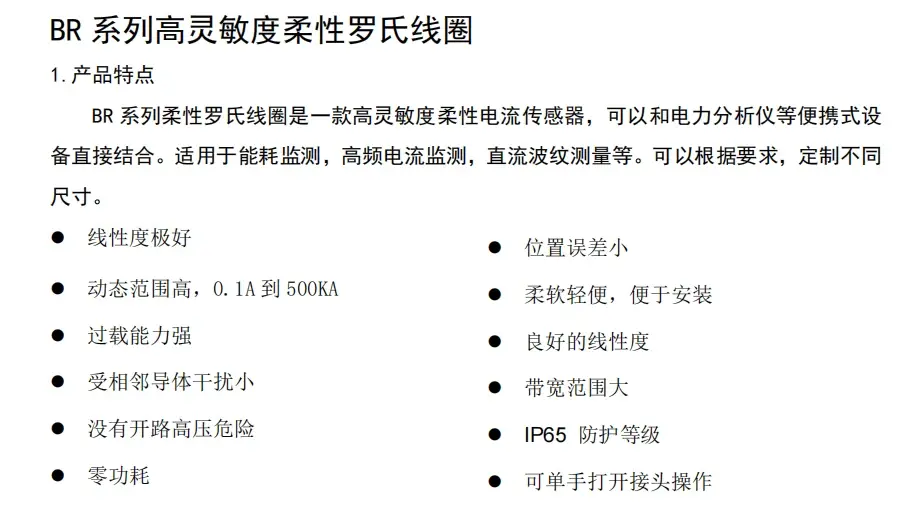

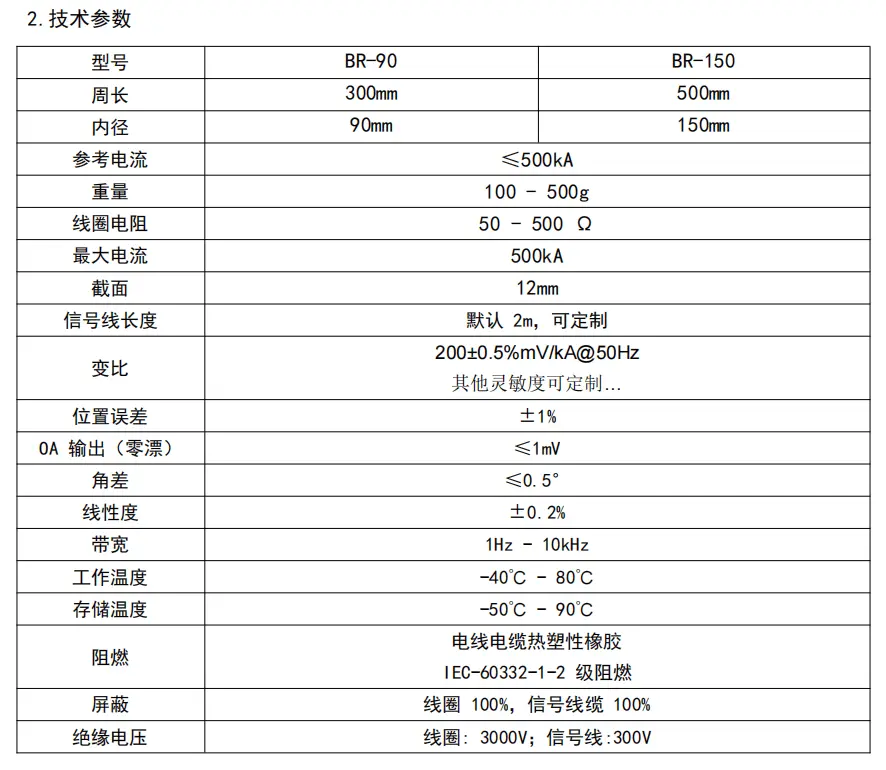

总结： 罗氏线圈互感器是解决高频、大电流、复杂波形（含直流分量）、瞬态事件测量以及需要灵活安装等挑战的关键技术手段，广泛应用于电力系统、工业自动化、电能质量监测、科研测试等领域。安科瑞BR系列等产品即是基于此技术的成熟解决方案。
