【Unity博客节选】Playable系统 UML类图与结构分析

java 2025/7/19 4:31:57

注：软件版本Unity 6.0 + Timeline 1.8.7

作者：CSDN @ RingleaderWang
原文：《Unity第25期——Timeline结构及其源码浅析》
文章首发Github👍：《Timeline结构及其源码浅析》

Bilibili 视频版👍👍：《Timeline结构及其源码解析》https://www.bilibili.com/video/BV1bHjYzNE35

Playable系统

前文介绍了Timeline的静态结构，为了更好地理解运行时Timeline，需要先了解底层的Playable系统。Playable 系统包括PlayableGraph、Playable和PlayableOutput。

下面依次介绍。

PlayableGraph

PlayableGraph管理Playable和PlayableOutput节点，控制整个节点树的运行。

PlayableGraph 与 PlayableDirector 类

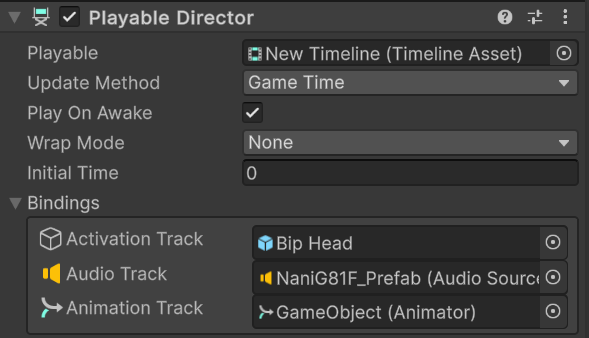

Timeline 运行时会根据PlayableDirector的Playable参数创建PlayableGraph。

PlayableDirector可以用PlayableDirector.playableGraph属性获得创建的graph；
PlayableGraph也可以用PlayableGraph.GetResolver() as PlayableDirector 解析出PlayableDirector。PlayableGraph的很多方法都可以直接在PlayableDirector中调用。

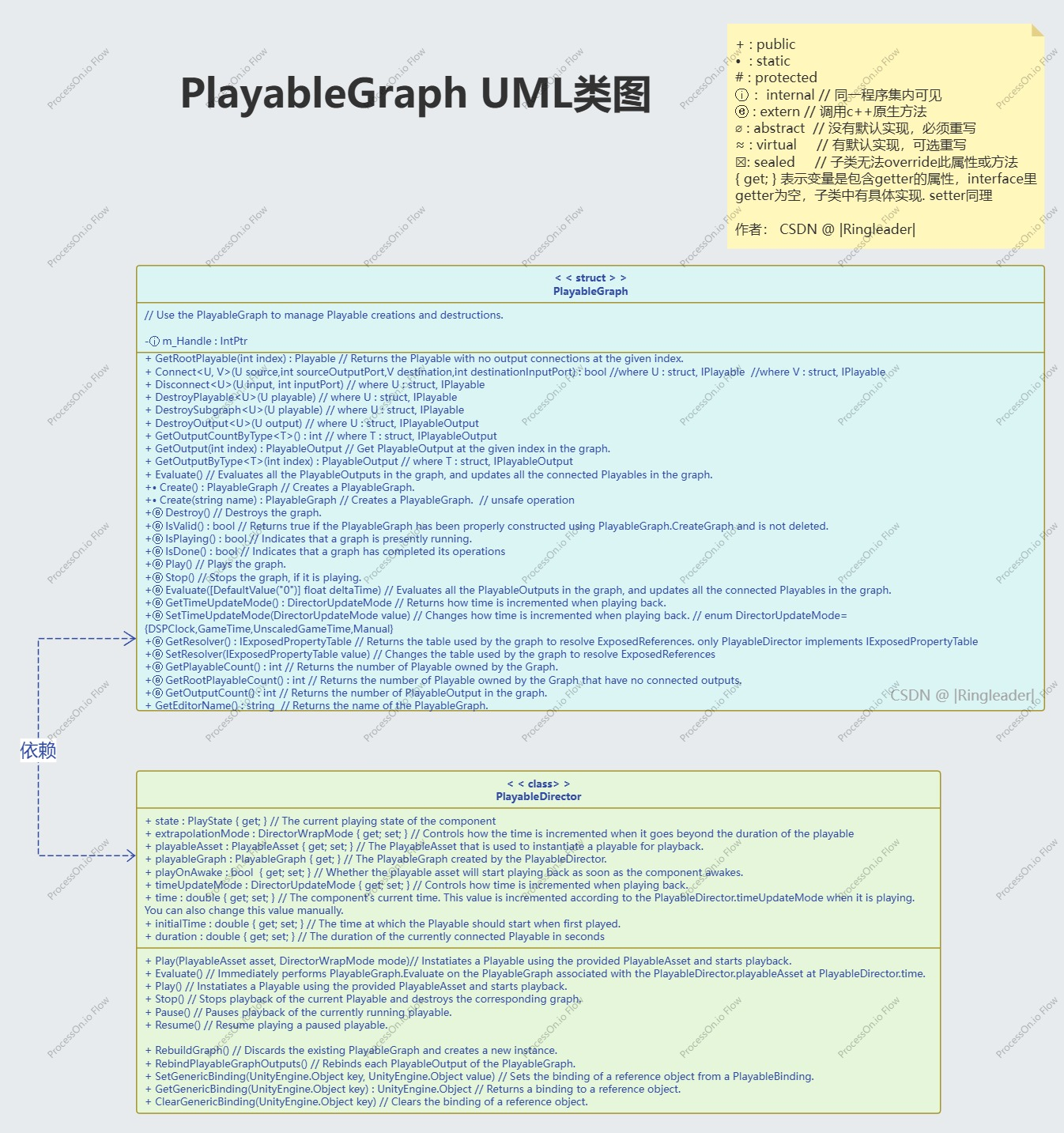

PlayableGraph 和 PlayableDirector UML类图如下：

PlayableGraph的结构

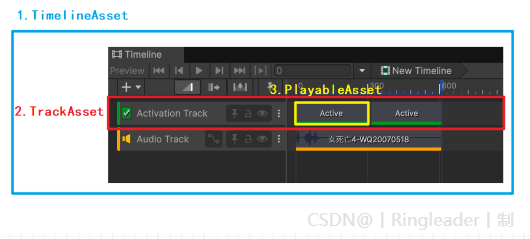

对于前面的 timeline 资产：

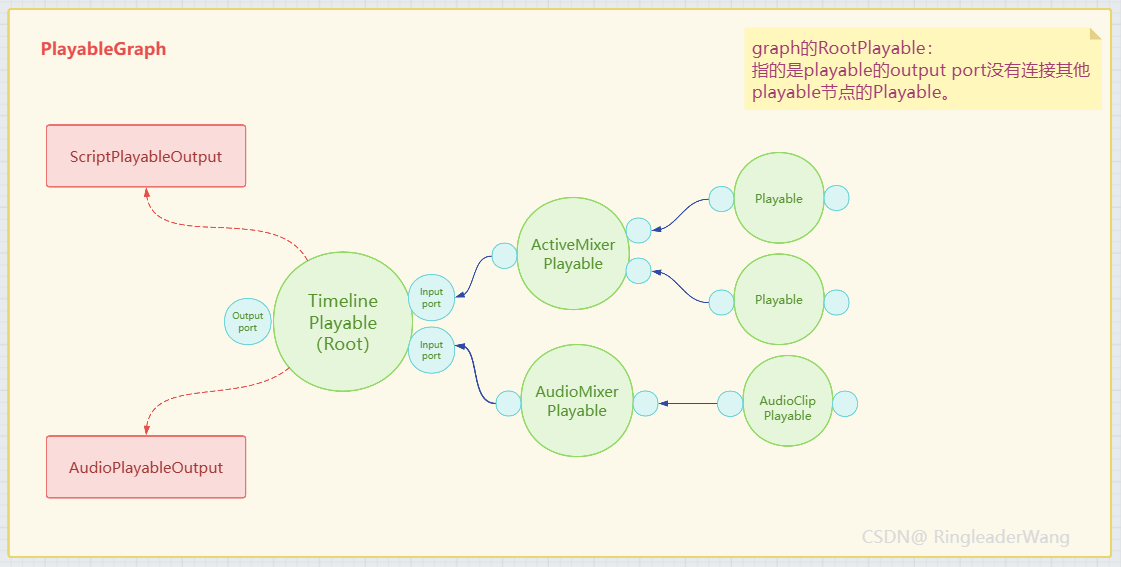

在运行时形成的Graph结构如下：

PlayableGraph的构建过程：

PlayableDirector RebuildGraph触发构建graph动作
根据director的TimelineAsset 创建 TimelinePlayable
然后依次编译所有track和clip，创建对应的MixerPlayable、PlayableOutput和Playable。
- TimelinePlayable作为根节点，下一层是MixerPlayable或LayerMixerPlayable，叶子节点是包含clip的Playable。
- Playable之间是通过Connect连接，PlayableOutput通过setSourcePlayable与TimelinePlayable连接。
编译clips期间会build IntervalTree，为后续graph play作准备。

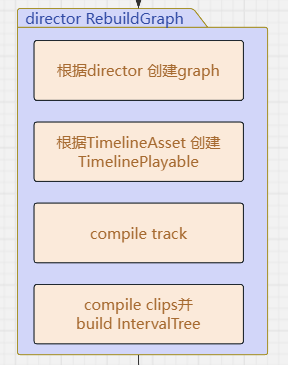

大体过程图如下：

Playable 的结构与类

PlayableGraph 中的 Playable 节点负责数据的生产、传递与处理，包含叶子节点、mixer节点和layer节点等。

Playable结构

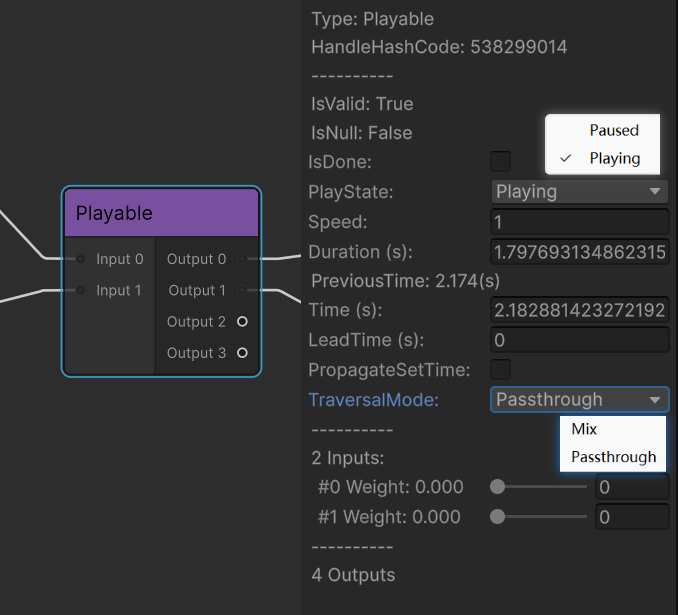

Playable是一个多输入多输出的有向节点，拥有speed、time、duration、isDone、PlayState等参数标识自身的运行状态，并对外提供控制自身运行、暂停与销毁的接口。

节点属性/方法

Playable节点拥有多个input port、多个output port用于连接其他Playable节点。
节点连接前需保证port存在，否则报错Connecting invalid input/output，需要用SetInputCount()/SetOutputCount()申请端口，或者create时指明inputCount参数。
同一port不能连接多个节点，否则报错Cannot connect input/output port, it is already connected, the tree topology will be invalid. Disconnect it first
Input有权重weight的概念，默认是0，可以在connect时指定weight或者用Playable.SetInputWeight(inputIndex, weight)设定输入权重

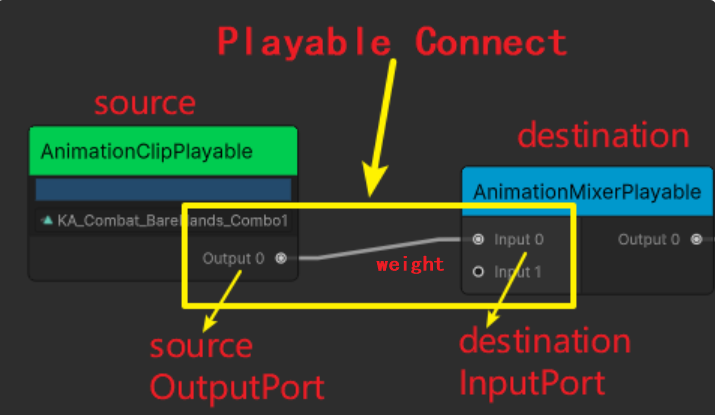

Playable节点间连接，可以使用PlayableGraph.Connect(...)或者扩展方法的Playable.ConnectInput(...)（默认权重为0）

PlayableGraph.Connect(...)bool Connect<U, V>(  U source,  int sourceOutputPort,  V destination,  int destinationInputPort)  where U : struct, IPlayable  where V : struct, IPlayable

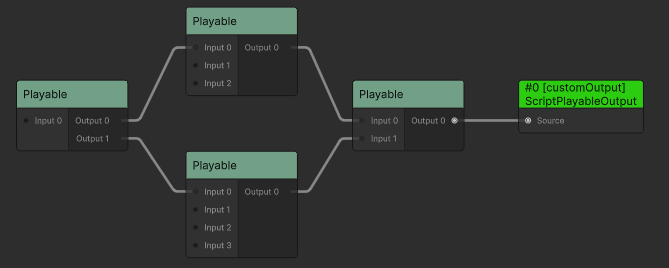

允许的结构：

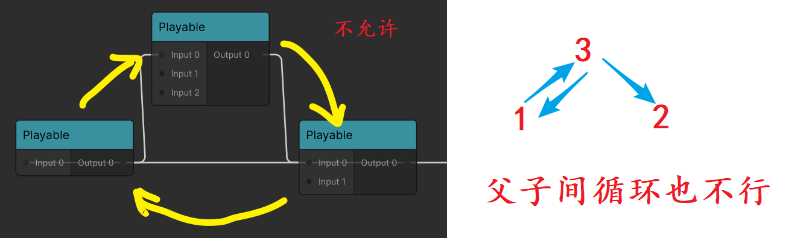

不允许的结构（三个节点首尾相接）（出现死循环，如果使用graph visulizer，unity会奔溃）

一些特殊的属性/方法

GetScriptInstance()，指明playable生命周期的回调方法
GetClip()/SetClip，一些包含Clip内容的Playable如 AnimationClipPlayable、AudioClipPlayable、AnimatorControllerPlayable、MaterialEffectPlayable、CameraPlayable、VideoPlayable 拥有存取此Playable绑定的可播放片段的方法。这些方法名不固定，根据Playable类型，也可以叫 Get/SetMaterial()、GetAnimatorController、Get/SetCamera()、GetAnimationClip()等。

运行属性/方法

Play state：Puase/Playing，标识此节点运行状态
Speed：playable的播放速度
Play()：运行playable
Pause()：停止自身playable运行
IsDone：标识此节点运行完毕
Destroy()：利用所属graph销毁自身Playable
TraversalMode：Mix/Passthrough，表示遍历节点input的方式，Mix就是将各输入进行加权；passthrough就是匹配input与output，第几个output来请求数据，就从第几个input获取数据。Passthrough目前只用于TimelinePlayable，使之成为graph的统一入口。

Playble UML类图

PlayableAsset创建的playable有两种，一种是不带生命周期管理的Playable，另一种是带生命周期管理的（实现IPlayableBehaviour接口）。第二种其实就是Timeline模块中基于ScriptPlayable实现的一种官方自定义playable。

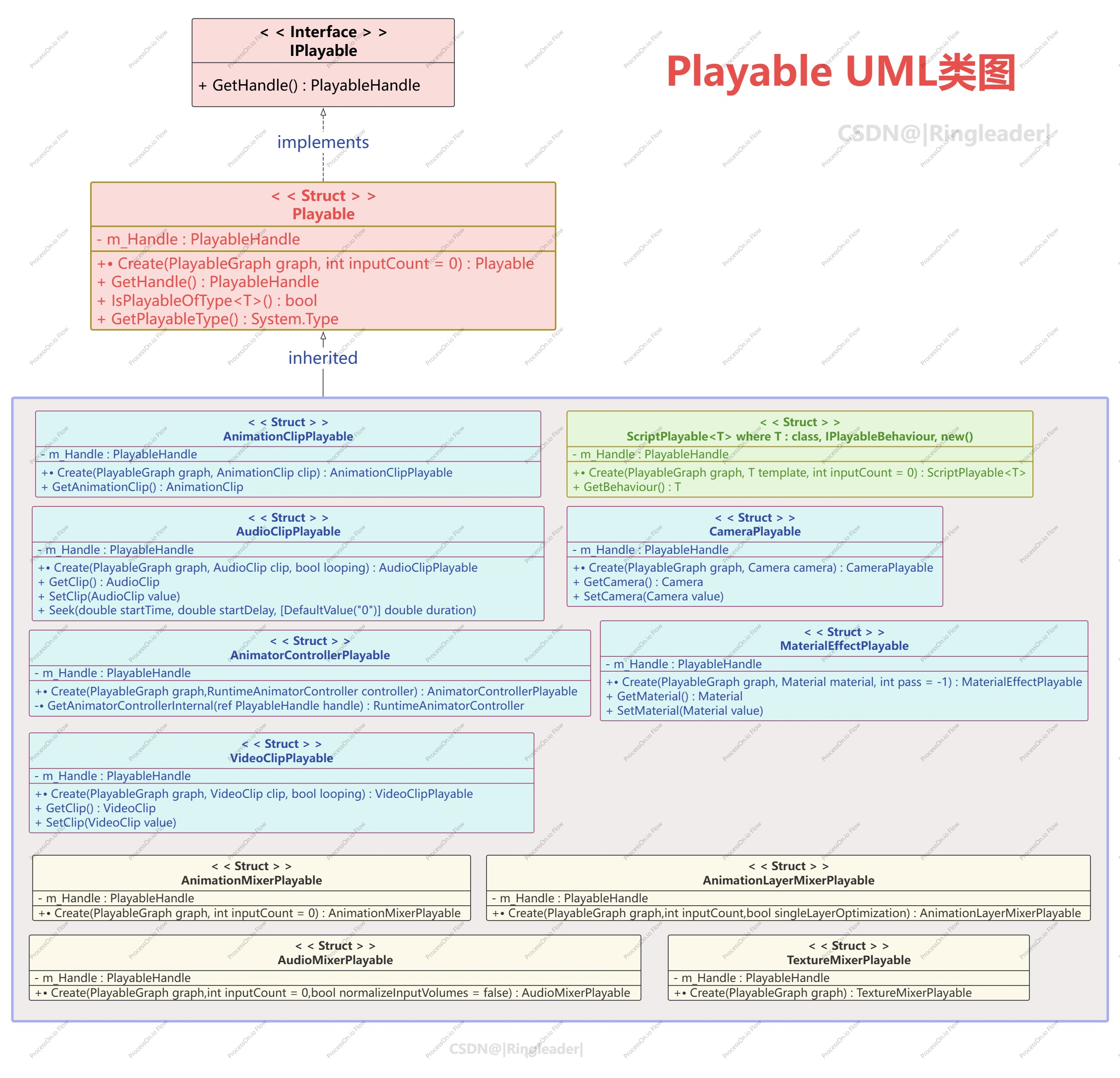

基础Playable 的 UML 类图

注意这些Playable都是Struct，没有像class一样的继承能力，但这些子Playable都重写了隐/显式操作符，所以功能上等价于存在继承关系。比如下面AudioClipPlayable例子：

public static implicit operator Playable(AudioClipPlayable playable)
{  return new Playable(playable.GetHandle());
}  public static explicit operator AudioClipPlayable(Playable playable)
{  return new AudioClipPlayable(playable.GetHandle());
}// 自动转换
AudioClipPlayable audioClipPlayable = ...;
Playable playable = audioClipPlayable;// 需要显式转换
Playable playable = ...;
AudioClipPlayable audioClipPlayable = (AudioClipPlayable)playable;

这些Playable都拥有Create方法，供TrackAsset执行CompileClips方法或CompileTrackPlayable方法期间调用。
Playable按功能大概分成两类：
- 一类如上面蓝色（AnimationClipPlayable等）和绿色（ScriptPlayable）的Playable，在graph中常作为叶子节点的，其内部是含有类似clip的属性，能getClip、setClip（有的没暴露set，只能在create时传入）。
- 一类是上面黄底色的Playable，在graph中作为中间节点，可能包含多个输入，所以命名一般叫MixerPlayable、LayerPlayable，对多个输入的权重或其他数据进行处理。
上面结构图并没有列出所有Playable，详细的可以查看IPlayable的所有实现。
ScriptPlayable比较特殊，能够接收PlayableBehaviour来控制Playable的生命周期，这样形成的就是自定义Playable（Timeline里的很多Playable本质上就是这种官方自定义Playable）。

下面就详细介绍这些所谓的“官方自定义Playable”。

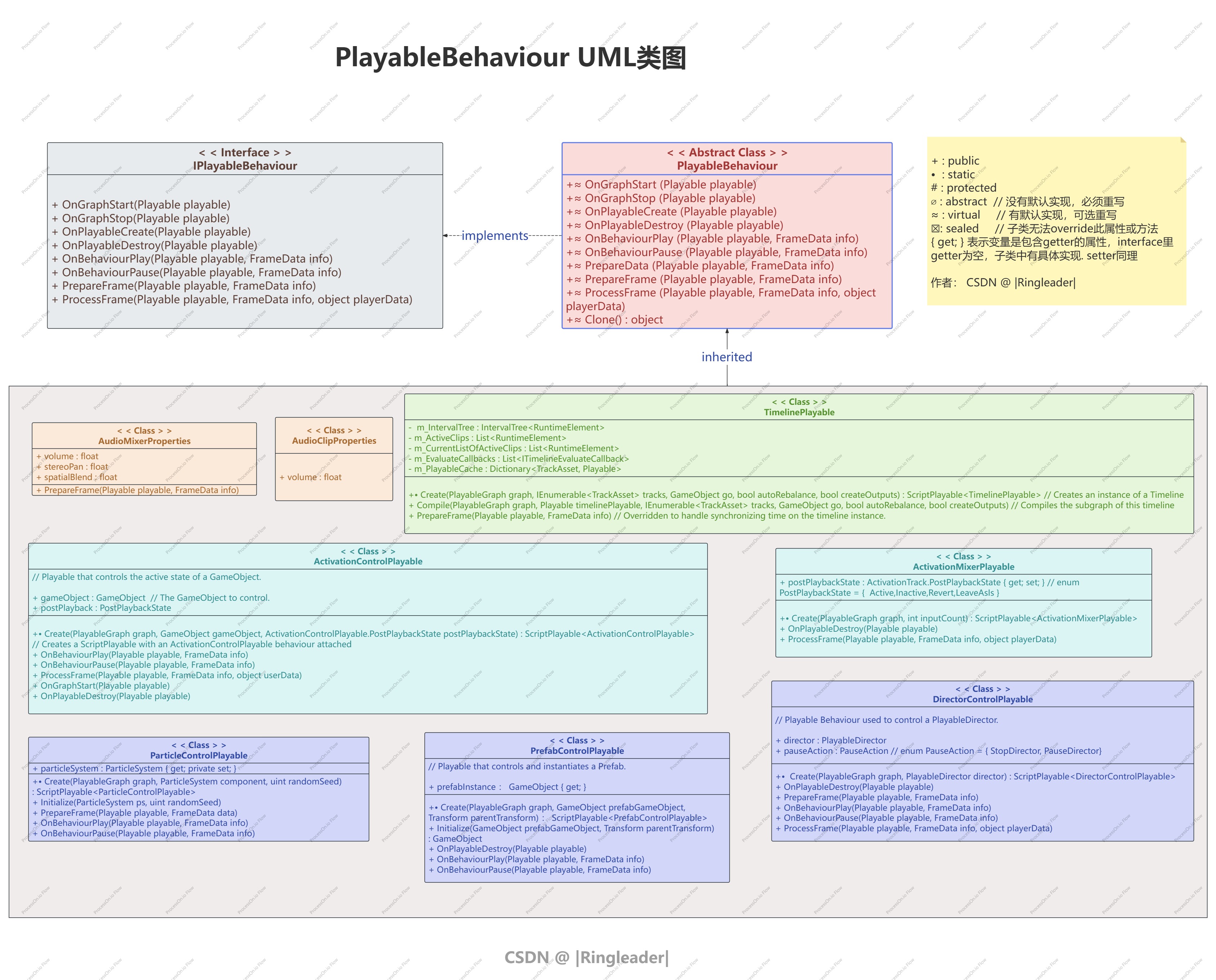

PlayableBehaviour 的 UML 类图

继承PlayableBehaviour的类分为几种：

TimelinePlayable：作为graph中所有其他playable的根父节点，控制所有clip的激活与否。
Audio的两个名字比较特别，叫AudioMixerProperties和AudioClipProperties，AudioClipProperties甚至连一个回调都没有，这就涉及到PlayableBehaviour的第二种作用：传递PlayableAsset/TrackAsset参数给运行时的各生命周期。这种参数传递有两种用法，后面会介绍。
Activation有关的 ActivationControlPlayable 和 ActivationMixerPlayable 。
比较好玩的是 ActivationControlPlayable 只用在 ControlTrack ，而 ActivationMixerPlayable 只用在 ActivationTrack 。
ControlTrack 的三个playable：
- 控制粒子的ParticleControlPlayable
- 控制prefab的PrefabControlPlayable
- 控制PlayableDirector（也就是控制子Timeline）的DirectorControlPlayable。

PlayableOutput 结构与类

PlayableOutput 作为 PlayableGraph 中的数据输出节点，在graph Play 时负责发起 Playable节点的遍历（没连PlayableOutput 对应的Playable不运行），并将Playable节点传递的数据交由对应的target运行。

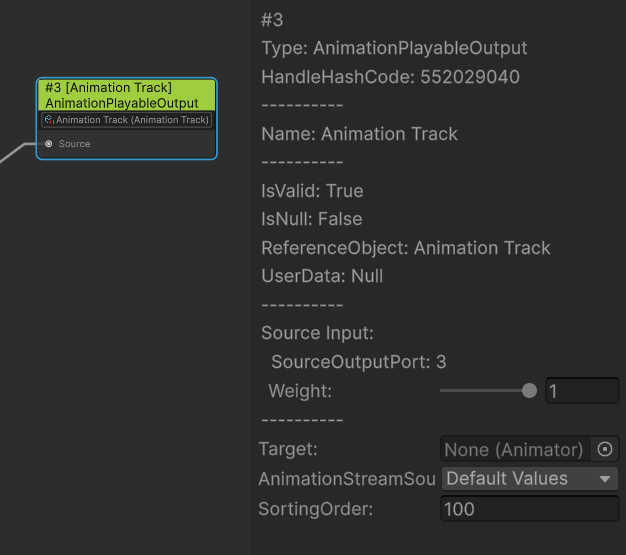

PlayableOutput 结构

PlayableOutput 的结构相当简单。

ReferenceObject：对应的TrackAsset
SourcePlayable：PlayableOutput连接的Playable，使用扩展方法PlayableOutput.SetSourcePlayable(Playable value, int port)连接
注意连接的SourcePlayable和port不能都一样，否则报错Cannot set multiple PlayableOutputs to the same source playable and output port
weight：PlayableOutput也拥有权重，默认为1，可以通过PlayableOutput.SetWeight(float value) 设置。
target：AnimationPlayableOutput、AudioPlayableOutput、TexturePlayableOutput拥有这个属性，表示Track所绑定的对象，用于后续处理Playable传过来的数据。
