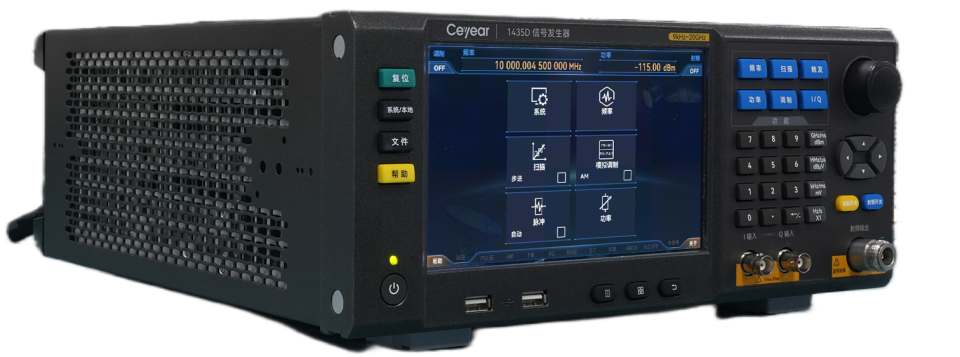

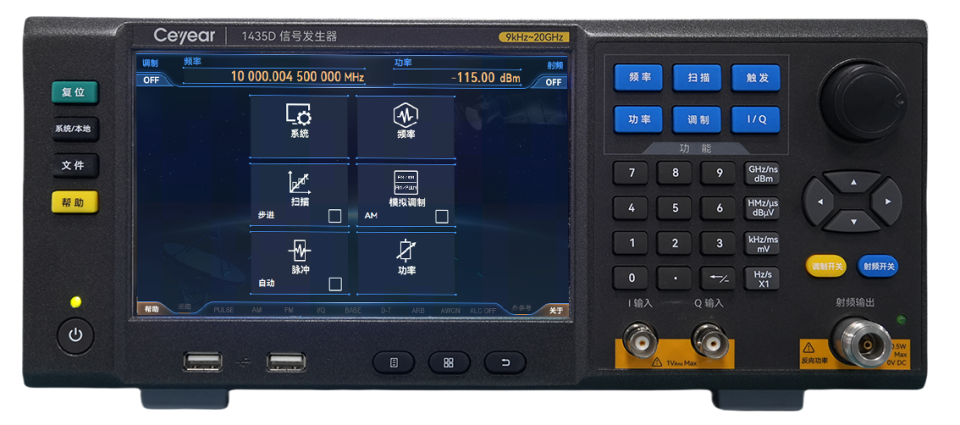

1435系列信号发生器

1435系列信号发生器

9kHz~40GHz

简述

1435系列信号发生器基于创新的技术实现了性能、经济性和体积重量的平衡设计。具有优良的频谱纯度，单边带相位噪声1GHz载波@10kHz频偏达到-136dBc/Hz，10GHz载波@10kHz频偏达到-116dBc/Hz；具有高功率输出和大动态范围，最大输出功率可达20dBm@20GHz，动态范围大于150dB；可实现快速频率切换，频率切换时间1ms，缩短测试时间提高测试效率，满足海量数据测试需求；具有性能优异的模拟调制、脉冲调制功能。采用先进的频率合成和射频通道信号处理技术，获得高性能的同时降低了成本。具有7寸高灵敏度触摸LED屏，同时支持触摸屏、面板按键、旋转按钮、外接鼠标键盘等多种操作方式，操作体验全面升级。3U便携式机箱结构，体积小重量轻，便于携带。1435系列信号发生器既可以满足研发阶段对性能测试的需求，也可以满足生产阶段对高效率测试的需求。

典型应用

• 宽频率覆盖

1435A/B/C/D/F信号发生器的频率范围为9kHz～3GHz/6GHz/12GHz/20GHz/40GHz，系列化最低频率均低至9kHz，最高频率高达40GHz，可满足宽频段测试需求。

• 高输出功率

通过选配H08大功率输出选件，1435A/B/C/D全频段功率实测值均在20dBm以上，1435F全频段功率实测值在17dBm以上，在需要大功率激励信号的测试场合，使用1435无需外接放大器，即可得到所需测试信号。

• 优良的单边带相位噪声

1435系列信号发生器提供两档相位噪声供用户选择，标配单边带相位噪声实测-101dBc/Hz（10GHz@10kHz），选用低相位噪声选件，单边带相位噪声低至-116dBc/Hz（10GHz@10kHz）。用户可根据实际需求选择相位噪声档，实现较高性价比。

• 极短的频率切换时间

1435可在全频段内实现快速频率切换，实测频率切换时间0.67ms，可满足高速测试需求。

• 高性能脉冲调制

脉冲开关比大于80dB，上升下降时间小于10ns，选用窄脉冲选件H04，最小脉宽20ns，脉宽范围20ns～42s-10ns，步进10ns，支持门控、外部等多种触发方式，具备测试所需要的脉冲串功能。

典型应用

通用测试

1435系列信号发生器功能齐全，频率范围宽达9kHz～40GHz，支持AM、FM、ΦM和PM模拟调制功能，支持步进扫描和列表扫描，并且具有出色的性能。通过性能、经济性和体积重量的平衡设计，多种选件自由配置，使得1435应用广泛，成本上既可以用于教学测试，性能上也可以用于实验室测试。

产线测试

1435系列信号发生器的频率切换时间1ms，测试速度快，缩短测试时间提高测试效率，满足海量数据测试需求；功率输出高，无需外接功率放大器使用，节省空间和成本；支持LAN、GPIB多种控制接口，方便组成自动测试系统。适合产线测试。
