组态王KingSCADA4.0连接1200PLC实战教程以及麒麟版问题说明

在上文中呢，我们讲解了KingSCADA3.53怎么连接变量，而本文呢讲解一下KingSCADA4.0应该如何连接变量，但是主要部分的步骤呢，都是没有变化的，希望大家呢还是以上文为主，然后发现有什么不一样的点，在回来看本文即可，因此，本文只讲解一些与旧版本不同的地方

在4.0中新建设备之后我们会发现与旧版本不同，我们以连接S7-1200为例讲解

一、新建设备

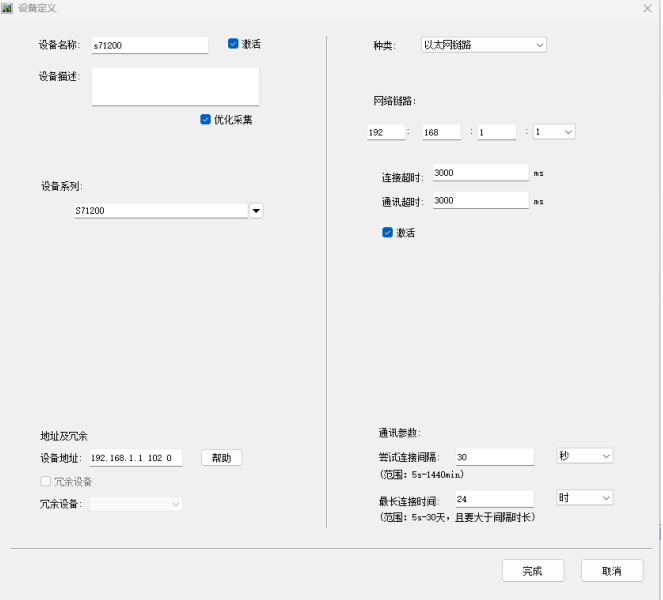

下图是已经填写好的，我们一一说明，按照从左到右、从上到下的顺序

设备名称可以按照自己的喜好填写，假如连接设备较多，可以写好分类

设备系列按照自己的系列即可

设备地址呢是PLC的IP 加上默认端口号 加上设备地址

种类我们选择以太网链路即可

网络链路和设备IP一致即可

此时点击确定即可

二、与组态王连接部分（添加站点）

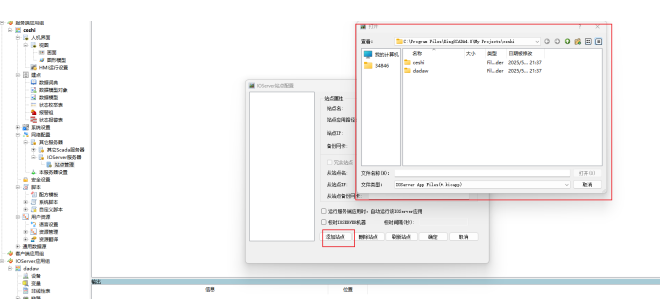

在旧版本中我们添加站点的时候，直接就可以选择我们新建的站点，但是在4.0版本中呢是打开了路径，不过也不影响，我们只需要看看我们新建的站点的名称，然后在路径中打开

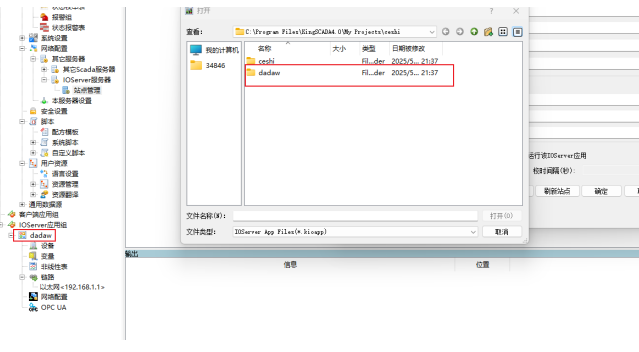

我们依次演示一下，打开红框中的文件

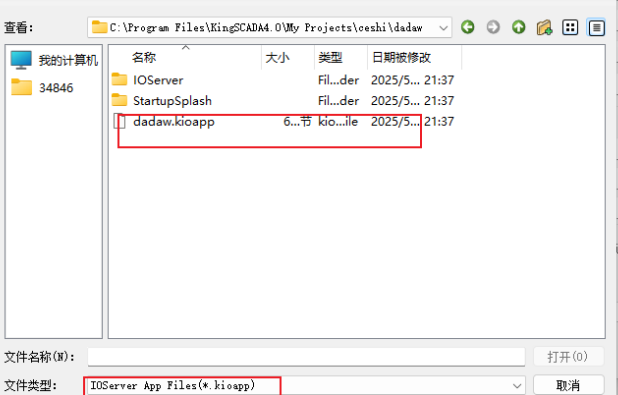

选择打开即可

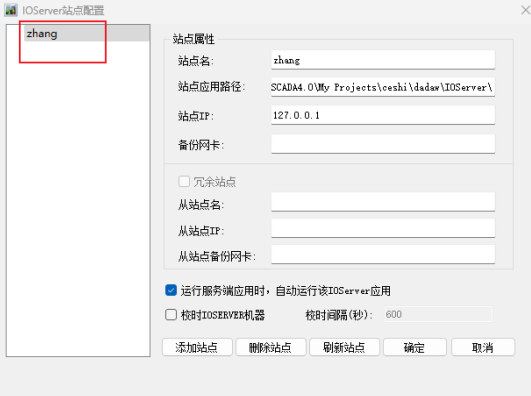

到这里呢已经添加上了，我们点击确定即可，就和旧版无异了

三、系统问题

比如说我们在开发的时候呢使用的是Windows系统，但是实际项目却使用的是麒麟系统，静实际使用呢，在麒麟系统中的工程直接复制到Windows也是可以直接打开使用的，当然这只限于4.0版本，当然也可能会有一些这样那样的问题，希望大家在绘制的时候尽量使用最后运行的系统进行绘制
