高容量通风器（24CJ87-4）

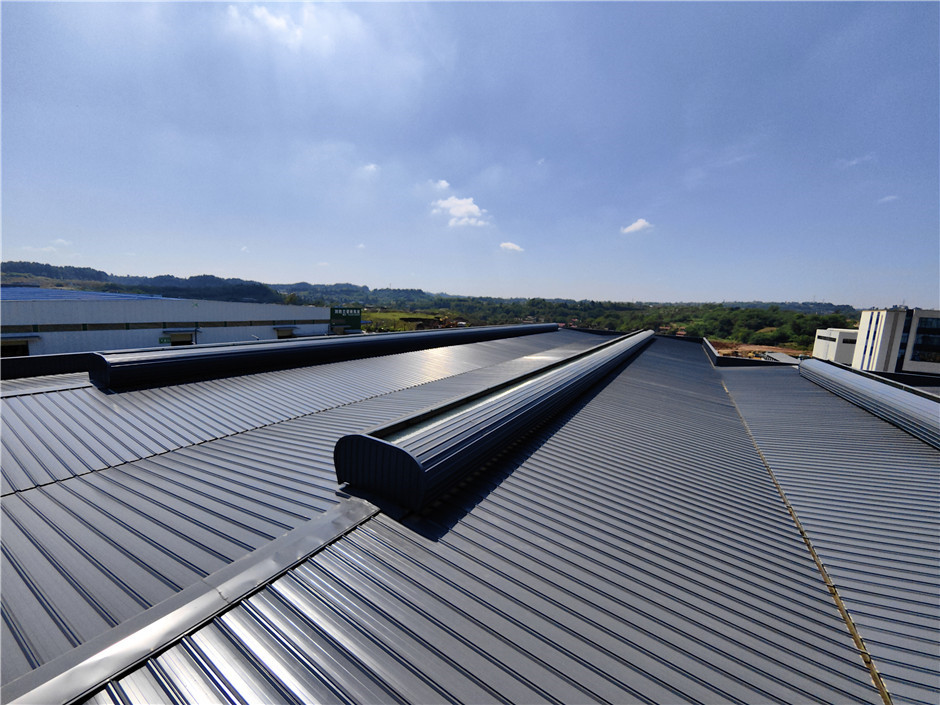

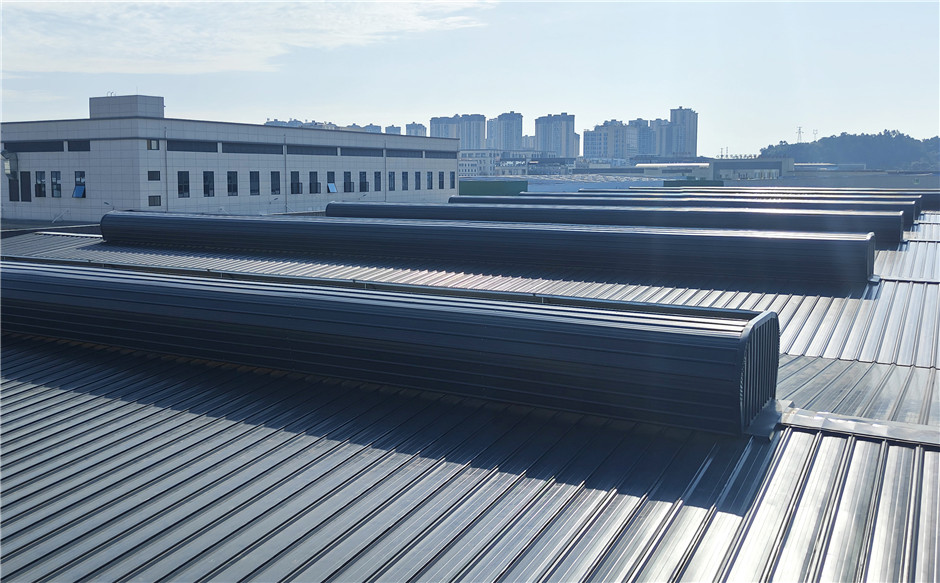

高容量通风器是行业图集24CJ87-4《采光、通风、消防排烟天窗（四）》中的一款典型通风器，该款高容量通风器一般安装在建筑屋脊位置，呈纵向布置。

（特别说明：24CJ87-4《采光、通风、消防排烟天窗（四）》，统一编号：GJCT-326；图集号：24CJ87-4；实行日期：二零二四年十一月一日；主编单位：中国建筑标准设计研究院（中国建筑标准设计研究院有限公司））

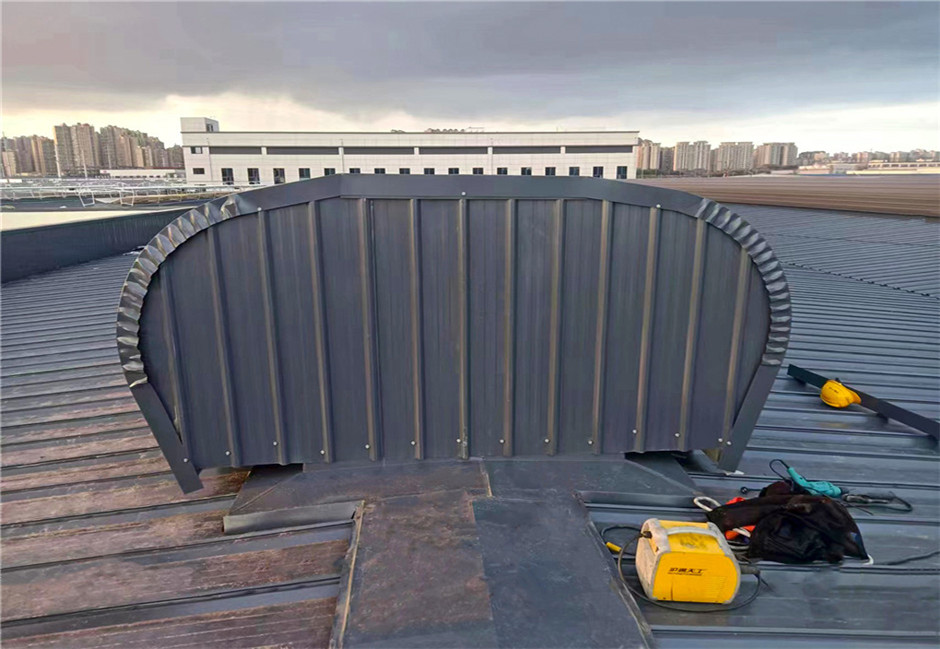

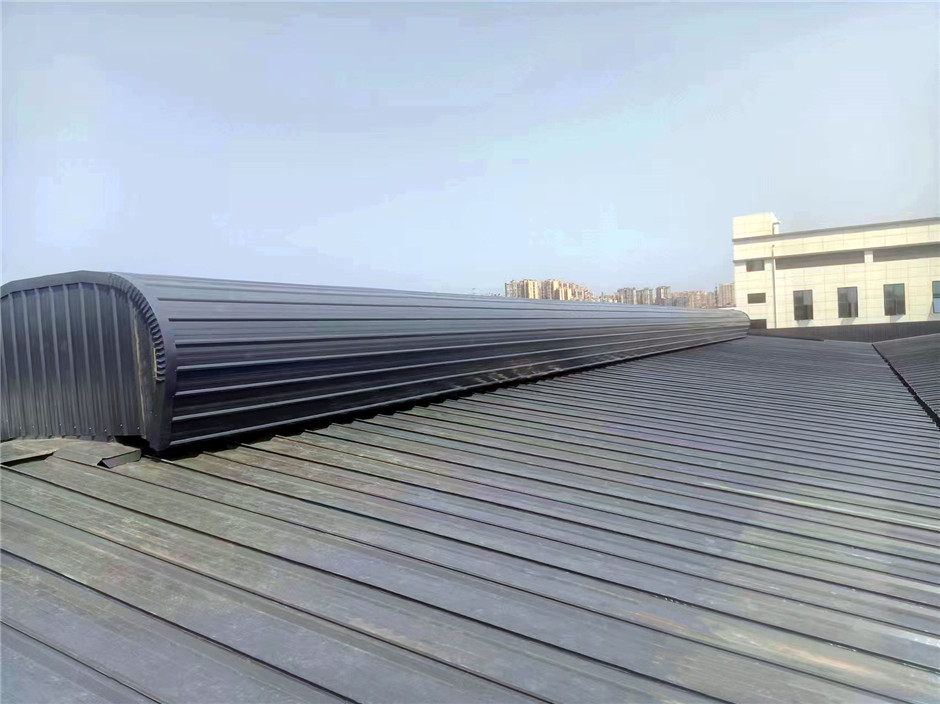

高容量通风器，外形是圆弧流线状，因此又叫流线型高容量通风器，内部采用骨架结构形式，结构稳固耐用，通风器内腔空间大，通风换气排烟量大，散热效率高，可以较为有效的将室内的热气、废气等排出，将室外的新鲜空气源源不断的殊荣到室内，营造舒适的作业环境。

高容量通风器，洞口尺寸一般在1.5米及以上，总宽度在2.5米及以上，总高度在2.0米及以上，可以参考图集24CJ87-4的标准进行设计，也可以由厂家进行规格尺寸的优化设计，性价比更高。

高容量通风器在材料配置这块，常见的外护板材料为彩钢板，常规厚度为0.5mm、0.6mm、0.6mm，如果建筑是有高温、高热或是腐蚀性气体的话，板材可以选用铝镁锰等防腐型板材进行防腐加固处理。

高容量通风器的使用场景建筑很多，在工业厂房中的应用较为普遍，常见于物流厂房、仓储厂房、冶金厂房、汽车厂房、机械加工厂房、能源类厂房、轻工、重工、产园园区等。
