hysAnalyser 从MPEG-TS导出ES功能说明

ds 2025/5/18 5:33:22

摘要

hysAnalyser 是一款特色的 MPEG-TS 数据分析工具。本文主要介绍了 hysAnalyser 从MPEG-TS 中导出选定的 ES 或 PES 功能(版本v1.0.003)，以便用户知悉和掌握这些功能，帮助分析和解决各种遇到ES或PES相关的实际问题。hysAnalyser 支持主流的MP1/MP2/AAC/AC3/E-AC3，MPEG-1/2/4，H.264/AVC、H.265/HEVC等，另外工具还支持 H.266/VVC, AVS2, AVS3等编码格式。

本文提供了H.265/HEVC，AVS3，H.266/VVC等ES导出之后，结合flvAnalyser 分析ES的案例。

关于 hysAnalyser 的详细介绍，感兴趣的网友可以参考以下地址

软件发布 https://zhuanlan.zhihu.com/p/1902174484636631934
腾讯云-flvAnalyser综述
腾讯云-hysAnalyser综述

软件官方地址
Github地址：https://github.com/zymill/hysAnalyser

功能和导出样例

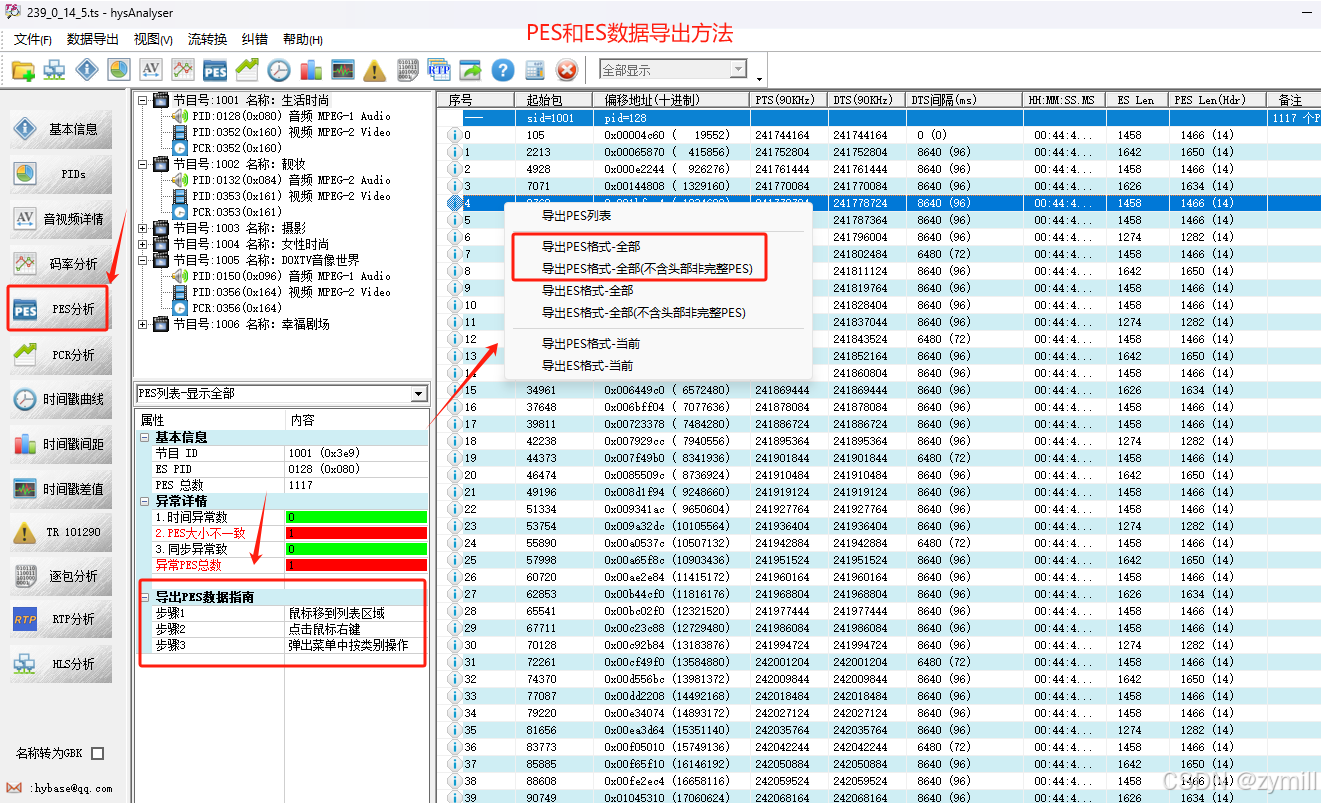

1.PES导出指引

任务启动成功后，切入PES列表界面，如下图所示，可以进行ES或PES数据的导出。
支持类别：

导出PES列表
导出PES格式-全部
导出PES格式-全部（不含头部非完整PES）
导出ES格式-全部
导出ES格式-全部（不含头部非完整PES）
导出PES格式-当前
导出ES格式-当前

在这里插入图片描述

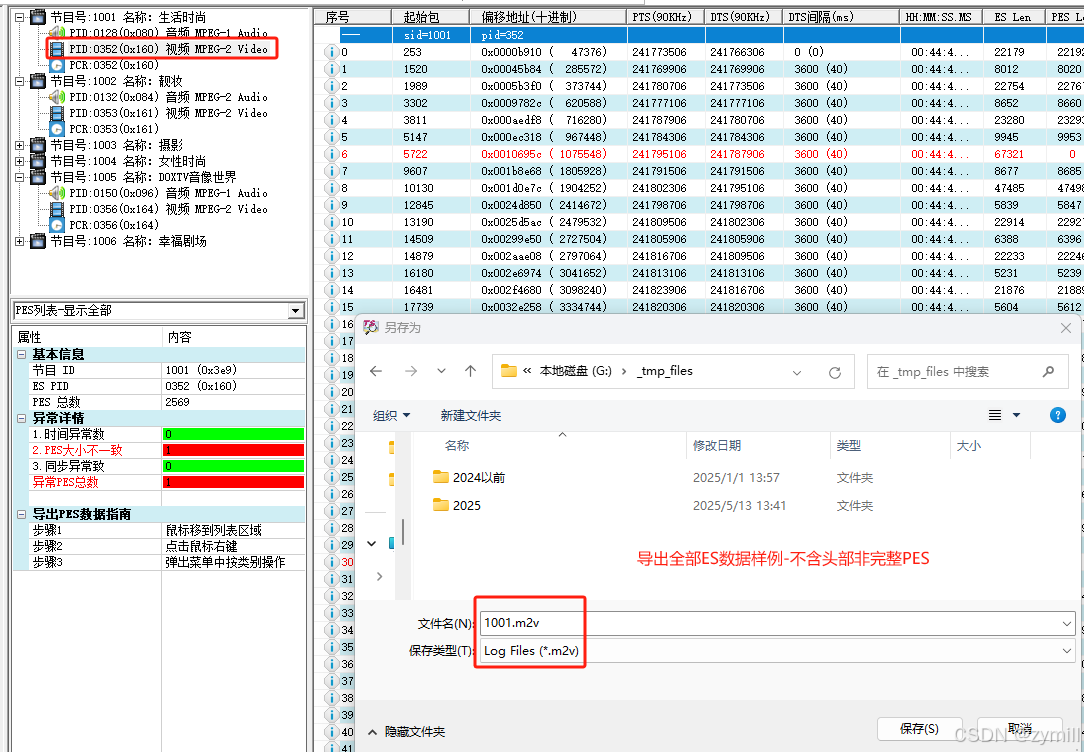

2.点击菜单后选择输出文件

文件后缀说明：

MPEG-2 视频建议 m2v
MPEG-4 视频建议 m4v
H.264视频建议 h264
H.265视频建议 h265
H.266/VVC 视频建议 vvc
MPEG1 Audio Layer I 建议 mp1
MPEG1-Audio Layer II 建议 mp2
MPEG1-Audio Layer III 建议 mp3
AVS2 视频建议 avs2
AVS3 视频建议 avs3
AC3建议 ac3
EAC3建议 eac3

在这里插入图片描述

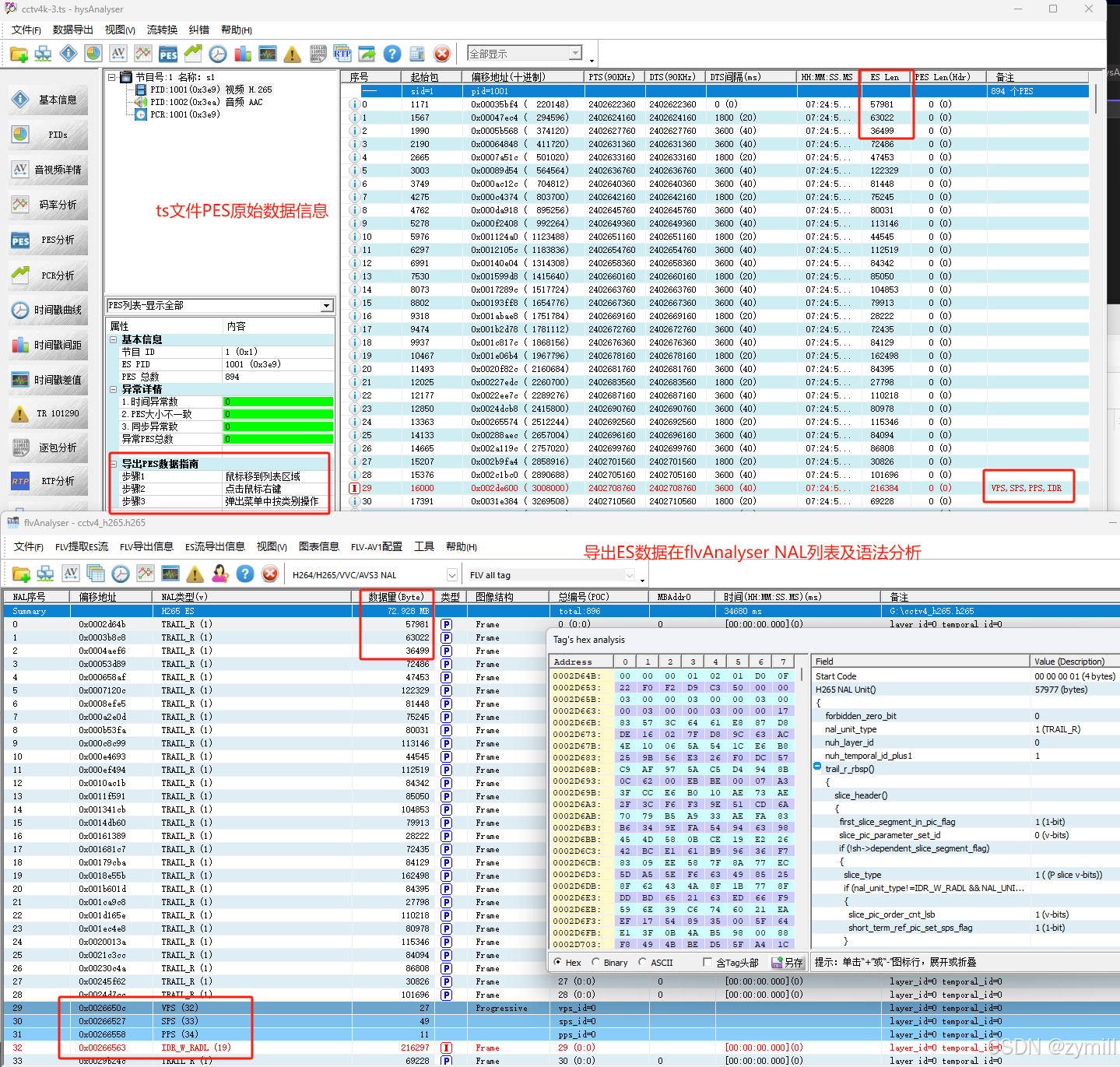

3.H265/HEVC案例

导出H265的ES数据之后，可以借助 flvAnalyser 工具，对ES进行详细分析和差错。

Nal unit 列表详情
Picture 列表详情
GOP 列表和视频预览等（如图所示）

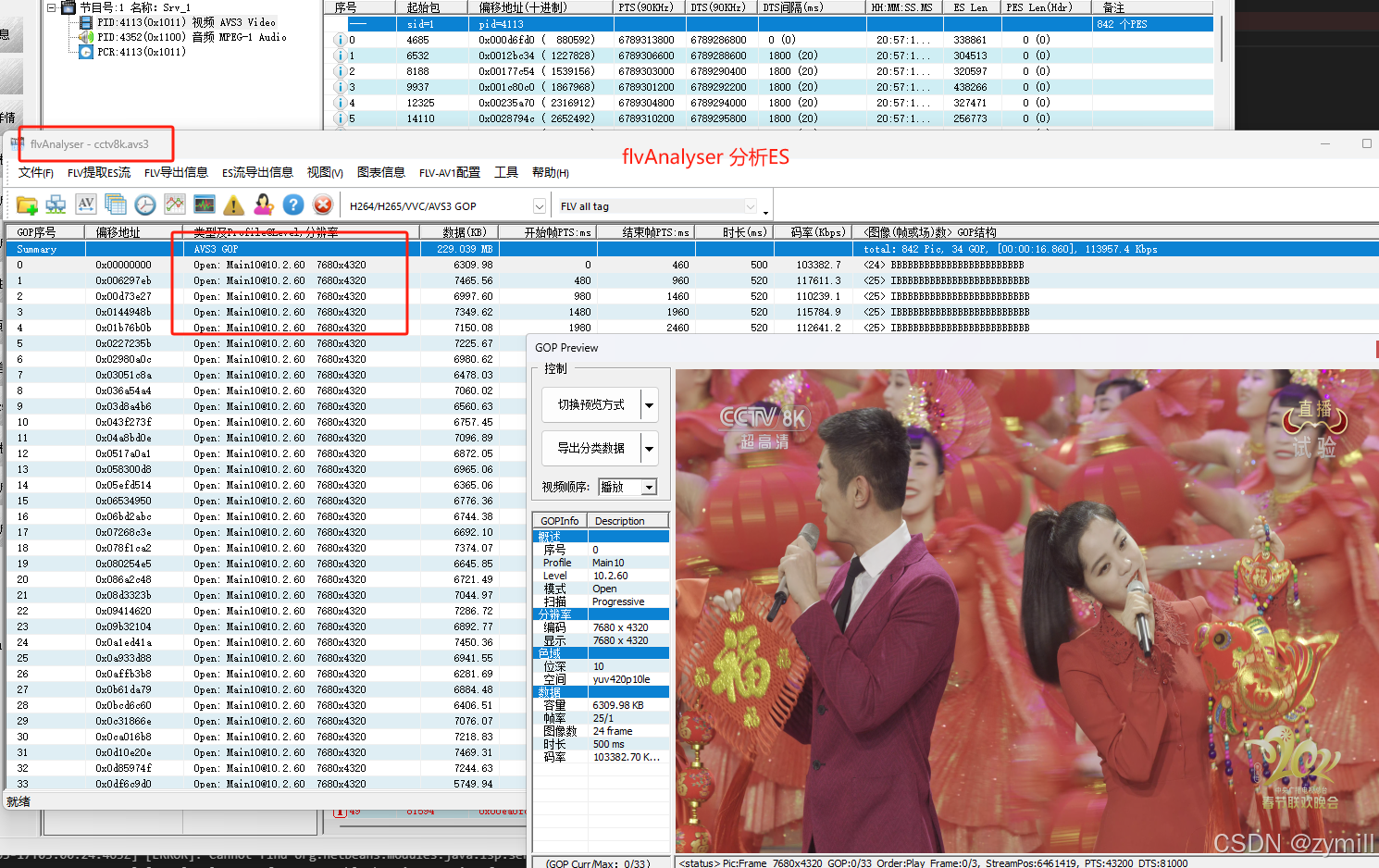

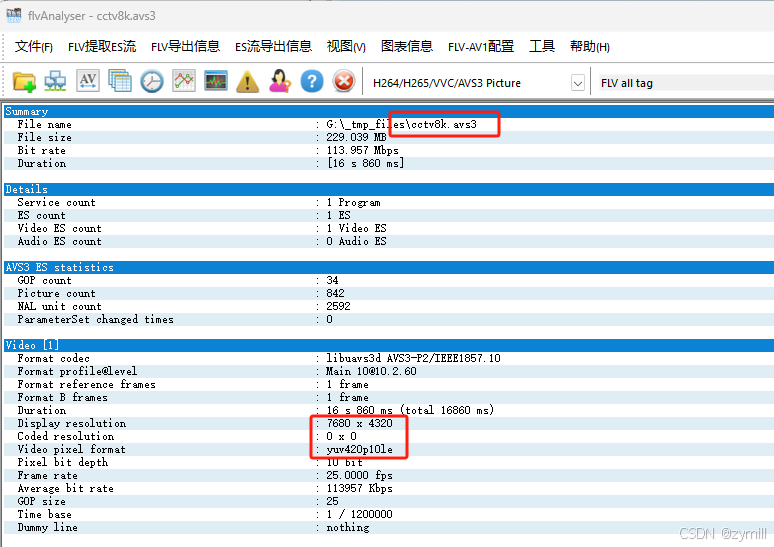

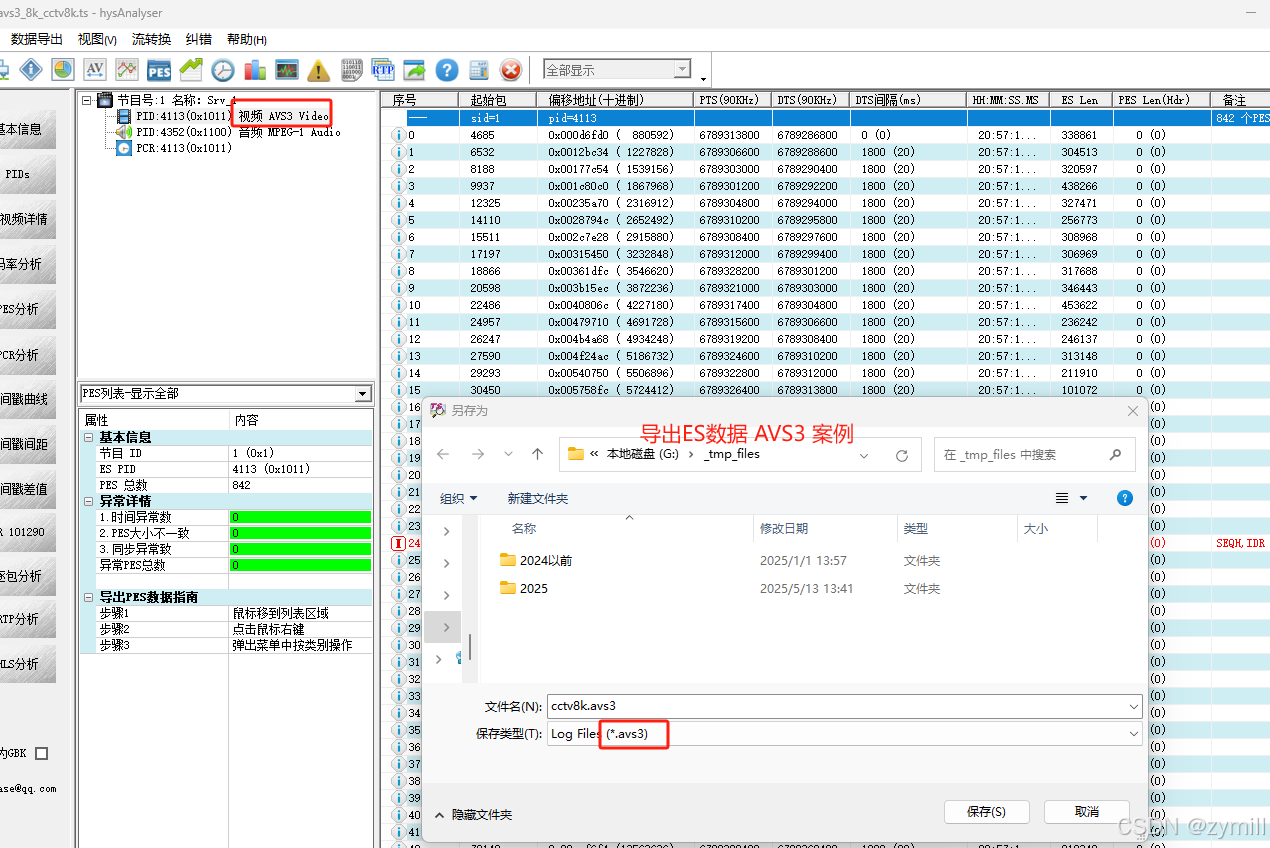

4.AVS3案例

在这里插入图片描述

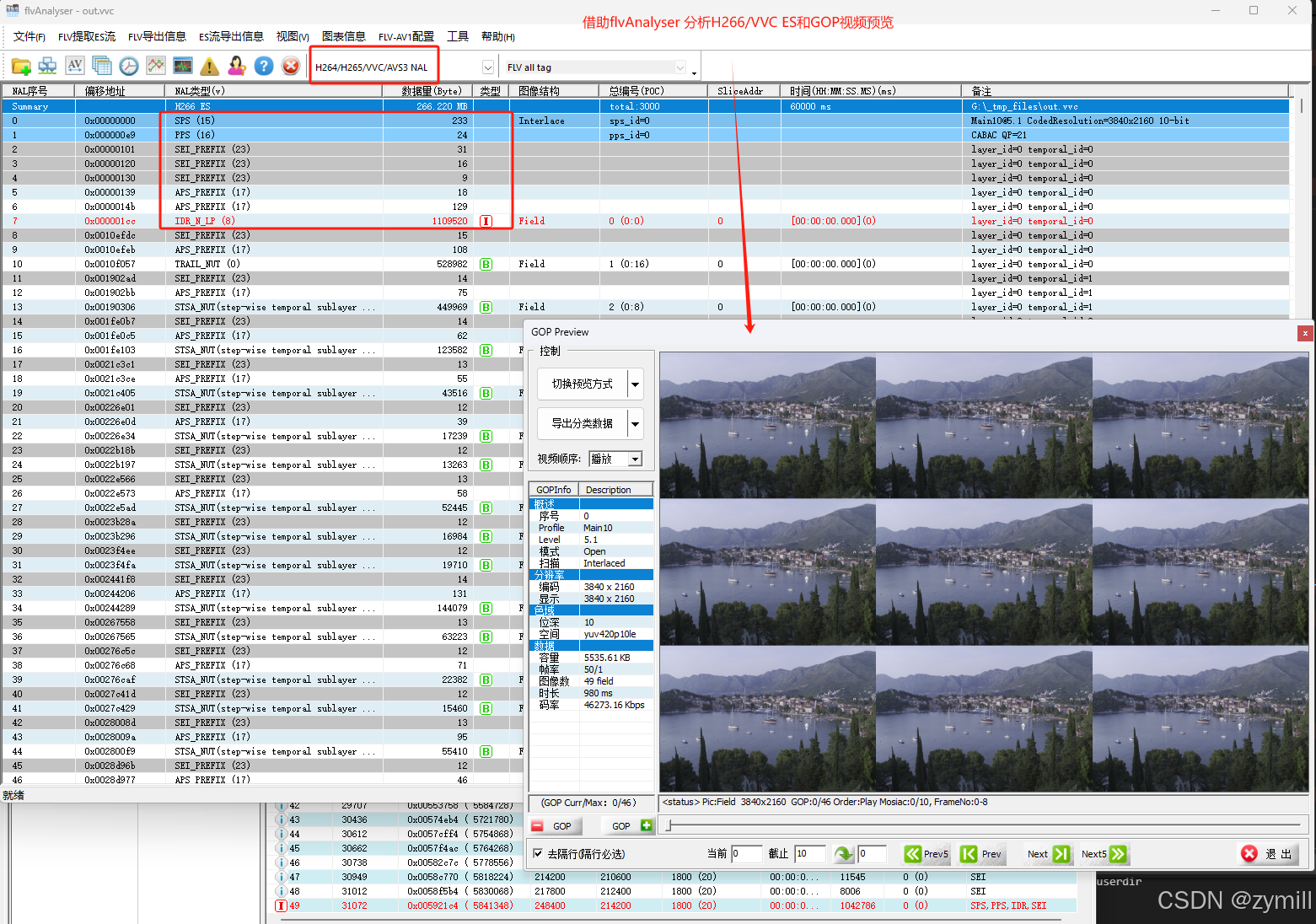

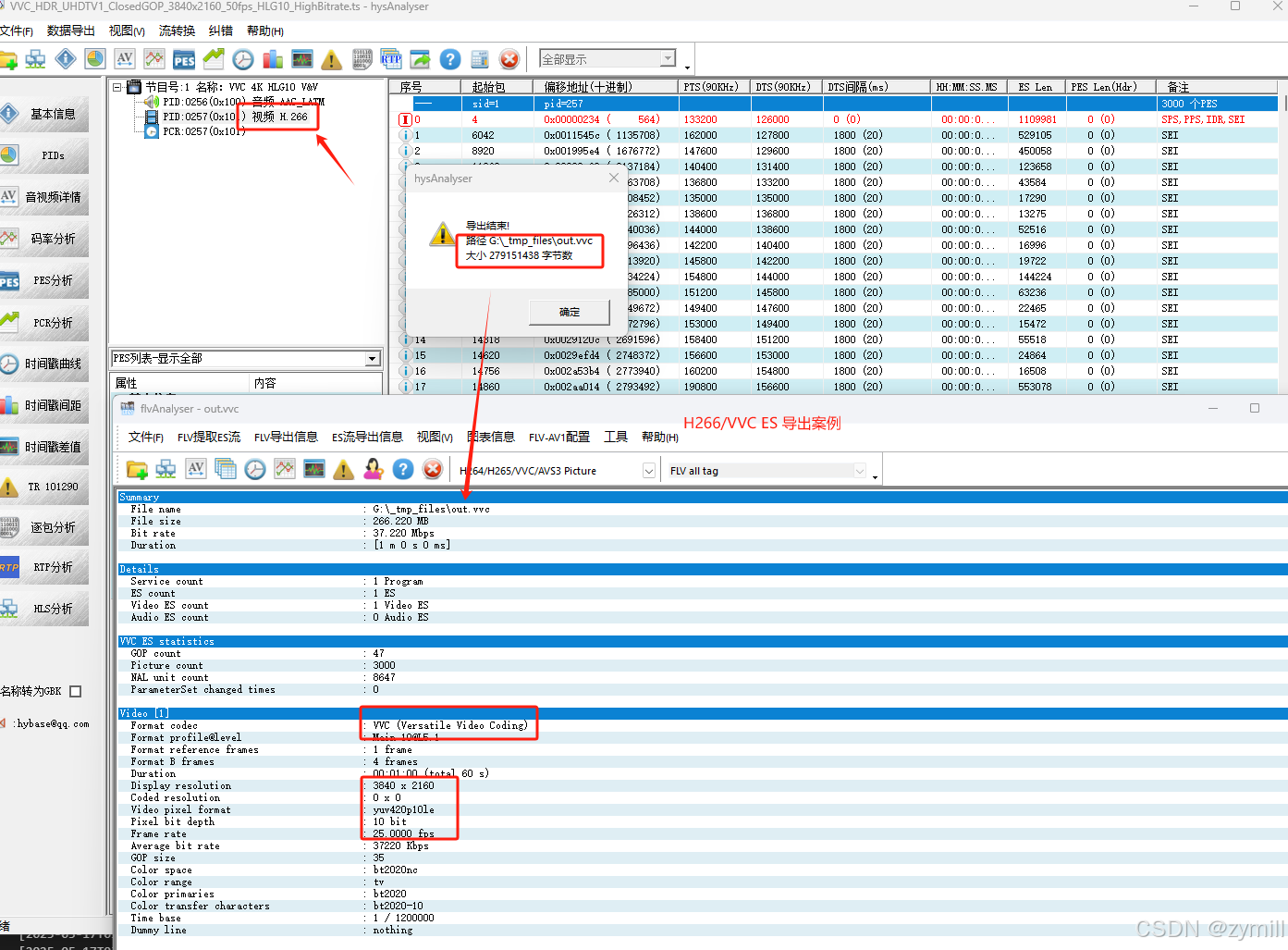

5.H266/VVC案例

在这里插入图片描述

6.音频导出（AAC为例）

PES案例如图所示，主要和PES起始码，Stream ID，PES长度，PES头部长度等参数相关。
在这里插入图片描述

7.PES列表导出

PES列表导出到文件，方便数据分享和对比。

Author : hybase@qq.com (qq: 23207689)
Date   : 2025-05-17 08:54:43
===== [Start] =====文件名称： G:\_tmp_todelete_30days\cctv4k-3.ts
节目ID  ： 1
ES PID  ： 1001(0x3E9)
格式类型： 视频 H.265
PES总数 ： 894序号         |  起始包序号        | 偏移地址                        |  PTS                DTS(90KHz)                | DTS间隔 （ms）                 | HH:MM:SS.MS       | ES len          | PES Len(Hdr)idx=       0 | pkt_idx=      1171 | addr= 0x00035bf4 (      220148) | pts=    2402622360  dts=   2402622360 (90KHz) | dts_dlt=          0 (       0) | age= 07:24:55.804 | es_len=   57981 | pes_len(Hdr)=       0 (0) |
idx=       1 | pkt_idx=      1567 | addr= 0x00047ec4 (      294596) | pts=    2402624160  dts=   2402624160 (90KHz) | dts_dlt=       1800 (      20) | age= 07:24:55.824 | es_len=   63022 | pes_len(Hdr)=       0 (0) |
idx=       2 | pkt_idx=      1990 | addr= 0x0005b568 (      374120) | pts=    2402627760  dts=   2402627760 (90KHz) | dts_dlt=       3600 (      40) | age= 07:24:55.864 | es_len=   36499 | pes_len(Hdr)=       0 (0) |
idx=       3 | pkt_idx=      2190 | addr= 0x00064848 (      411720) | pts=    2402631360  dts=   2402631360 (90KHz) | dts_dlt=       3600 (      40) | age= 07:24:55.904 | es_len=   72486 | pes_len(Hdr)=       0 (0) |
idx=       4 | pkt_idx=      2665 | addr= 0x0007a51c (      501020) | pts=    2402633160  dts=   2402633160 (90KHz) | dts_dlt=       1800 (      20) | age= 07:24:55.924 | es_len=   47453 | pes_len(Hdr)=       0 (0) |
idx=       5 | pkt_idx=      3003 | addr= 0x00089d54 (      564564) | pts=    2402636760  dts=   2402636760 (90KHz) | dts_dlt=       3600 (      40) | age= 07:24:55.964 | es_len=  122329 | pes_len(Hdr)=       0 (0) |
idx=       6 | pkt_idx=      3749 | addr= 0x000ac12c (      704812) | pts=    2402640360  dts=   2402640360 (90KHz) | dts_dlt=       3600 (      40) | age= 07:24:56.004 | es_len=   81448 | pes_len(Hdr)=       0 (0) |
...(节选部分)
