宝元LNC数控数据采集方式、跨平台采集通讯方案介绍

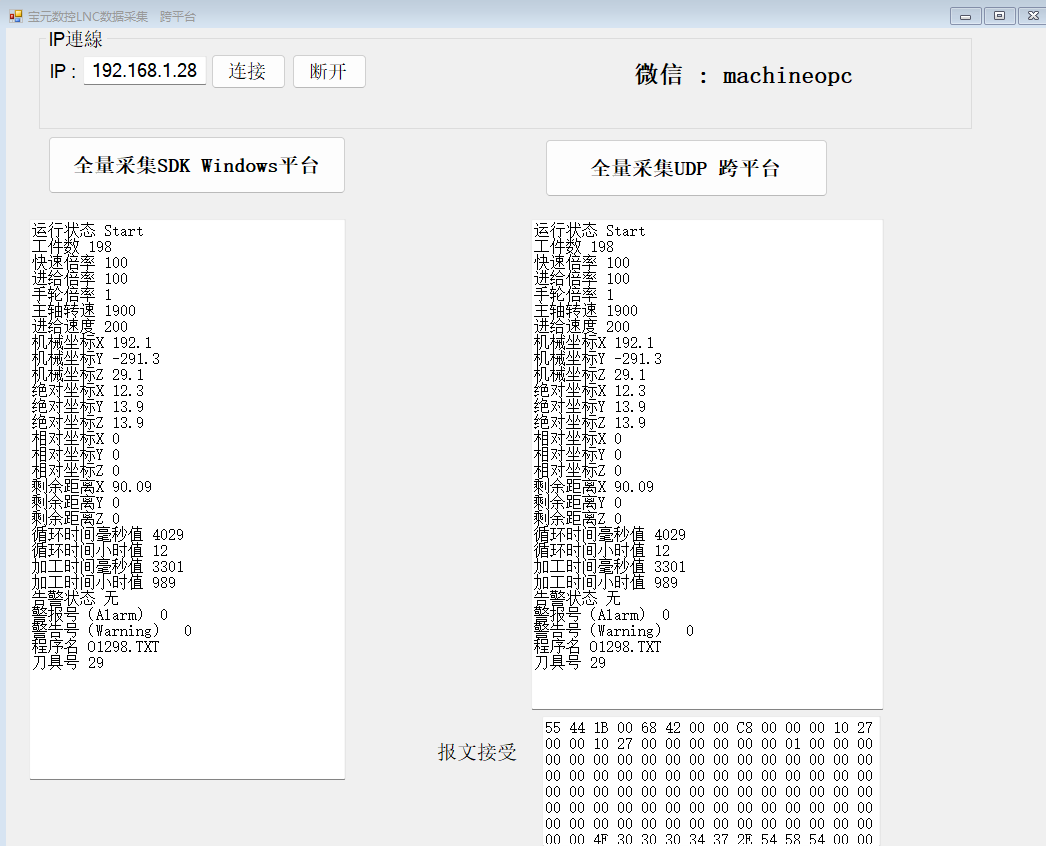

采集效果图

通讯方案介绍

老版本宝元：必须走TCP通讯，如LNC568A系列

今天主要介绍新版本的宝元，如采用M6800控制器的5800系列系统等

新版本宝元通讯方式：

①sdk通讯（所有兼容）

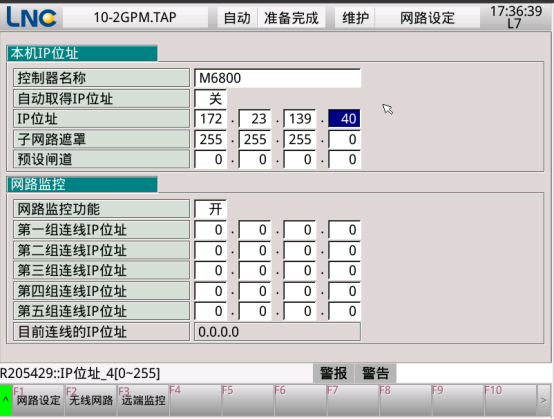

ip配置：

②modbustcp通讯（需要设备plc程序升级到以下版本）

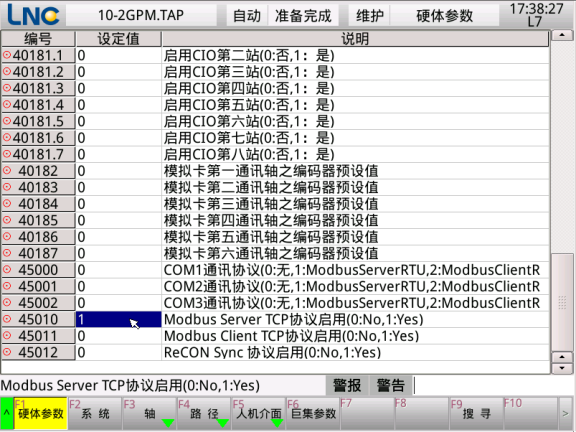

modbust配置方式如下：

启动 ModbusServerTCP参数设定： R45010 设1 (开启 ModbusTCP Server) ，关机重启。

②跨平台UDP通讯（所有兼容）

报文说明：UDP端口位1700，采用小段模式数据解析，

每个数据地址占用四个字节，其中数值型用INT32解析，非数值型用ASAII解析

技术细节

• UDP
• TCP
• SDK

小结

提供行业解决方案，赋予制造业更多活力。
