博科--ZONE

ds 2025/8/6 18:02:49

Zone功能类似于以太网交换机上的VLAN功能
新交换机与现网交换机级联时，建议保持新交换机Zone配置为空，级联之后再新增Zone配置，避免级联时Zone配置冲突。

WWN: world wide number 是硬件的全球唯一标示
WWPN: world wide port number 是指端口号
WWNN: world wide node number 是指节点号

zone类型

划分方法原则

创建ZONE

向激活Zone配置中添加或移除Zone成员

向激活Zone配置中添加Zone成员

向激活Zone配置中移除Zone成员

更改默认的Zone访问模式

清除Zone配置

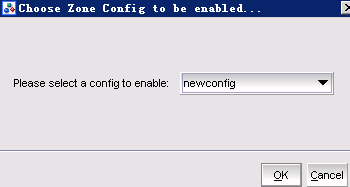

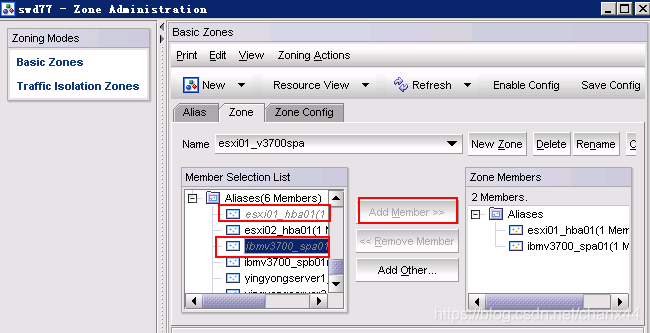

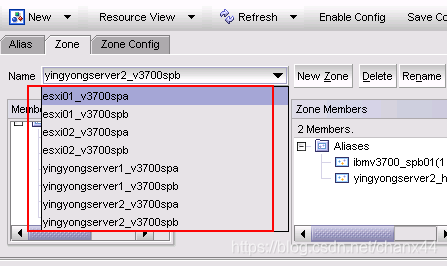

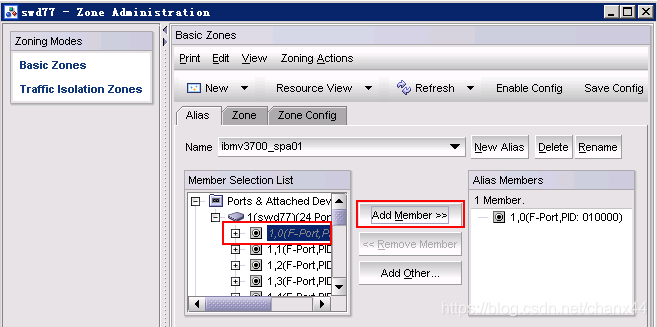

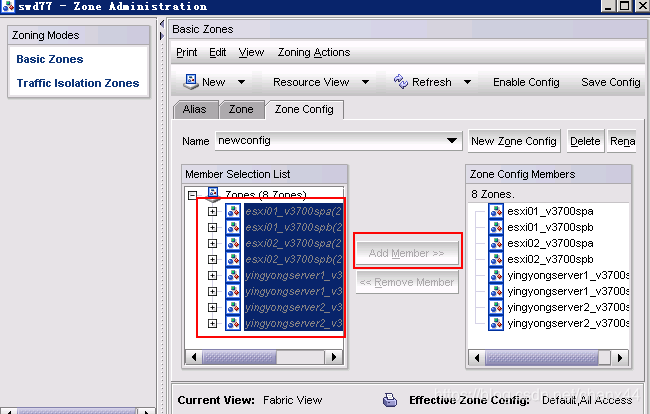

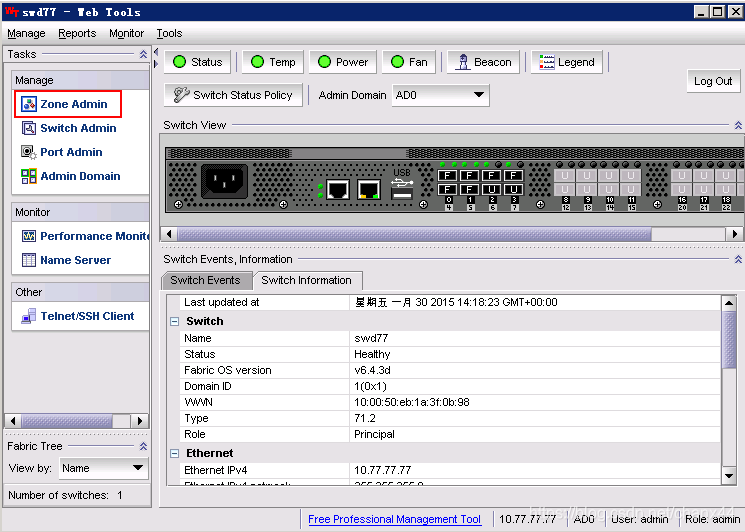

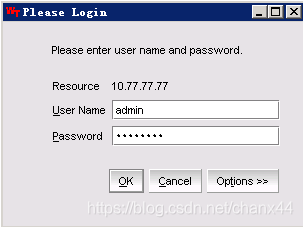

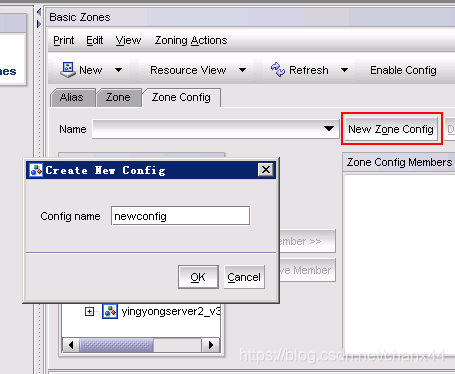

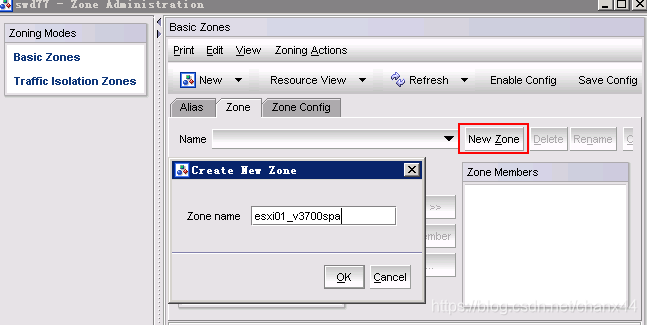

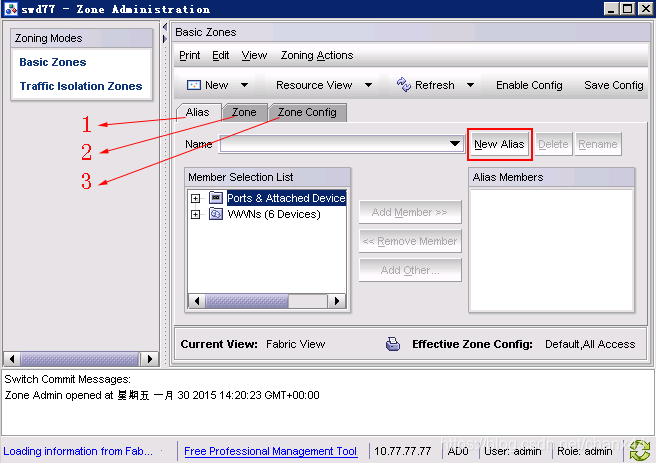

图形界面

zone类型

1.普通zone：设置基本分区，控制各设备或端口之间的访问权限。
2.TI zone: （流量隔离Zone）当存在多条ISL级联链路（多个E_Port）时，用于指定某条ISL链路只负责传送与该链路E_Port在同一TI Zone内的端口的流量。
3.QoS zone：为指定的链路流量提供高质量的服务，其成员只能是WWN

划分方法原则

1.基于设备的wwpn号，通常也叫软zone
2.基于端口索引(Domain, Index)，也就是交换机的端口，通常也叫做硬zone。使用物理端口指定Zone对象时，Zone对象通过一对十进制数字“D,I”来表示。其中，“D”表示交换机的域ID，“I”表示交换机的端口索引号，“D”和“I”之间通过逗号“,”分隔。
3.别名alias，将某些wwn或者端口进行自定义标记，方便zone的划分

WWN和端口划分的区别
1、优先推荐基于设备的wwn号的方法，这种方法最安全，性能做好，但是如果设备多比较麻烦
2、其次使用基于端口的方法，设备的HBA卡坏了或控制器坏了不用从新划分zone，但是每次连线时候一定要注意zone对应的端口

创建ZONE

一、创建别名

格式：alicreate "aliasname", "member[; member...]"
别名wwn号：

switch:admin> alicreate "hw2288Hv5_2_H1_P0", "21:00:44:67:47:ed:cc:18"　　　　  ##标准的添加方法

别名端口：

switch:admin> alicreate "hw2288Hv5_2_H1_P0", "12,0" 　　　　　　 ##12是交换机的域ID，0表示交换机的端口索引号

alishow、aliadd、aliremove、alidelete

二、创建ZONE

区分大小写
格式：zonecreate "zonename", "member [; member...]"
zonecreate "zonename", "aliasname_pattern*[;members]"

zonecreate "zone1_hw2288Hv5_2_H1_P0_to_hw5300v5_1_Ca_All", "hw2288Hv5_2_H1_P0 ; hw5300v5_1_Ca_All"

zoneadd、zoneshow、zoneremove、zonedelete

三、配置ZONE文件

Zone配置数据库由一个或多个Zone组成。一台交换机可以创建多个zone配置，但是只能有一个zone是激活的
创建ZONE配置

格式：switch:admin> cfgcreate "cfgname", "member[; member...]"

cfgcreate "cfg1", "zone1_hw2288Hv5_2_H1_P0_to_hw5300v5_1_Ca_All; zone2_hw2288Hv5_3_H1_P0_to_hw5300v5_1_Ca_All"

cfgadd、cfgremove、cfgdelete、cfgshow

四、保存配置

cfgsave

五、启动配置

cfgenable "cfgname"

六、查看配置

cfgshow
Defined configuration:　　　　#这个下面显示的是定义的配置，也就是创建的所以配置
Effective configuration: 　　　　　　   ##这里显示了实际激活的zone配置，也就是当前生效的zone配置

向激活Zone配置中添加或移除Zone成员

操作步骤为：
1、创建别名　　##如果已有不需要这步操作
2、创建zone　　##如果已有不需要这步操作
3、向激活Zone配置中添加zone成员 ##已经查看确认激活的Zone配置是那个
4、保持zone配置　　##必须保持
5、激活zone配置　　##所以已经激活，但是只有再次激活新添加的zone才能生效
示例

switch:admin> alicreate "hw2288Hv5_6_H1_P0", "21:00:44:67:47:ed:cc:06"
switch:admin> zonecreate "zone5_hw2288Hv5_6_H1_P0_to_hw5300v5_1_Ca_All", "hw2288Hv5_6_H1_P0 ; hw5300v5_1_Ca_All"
switch:admin> cfgadd "cfg1", "zone5_hw2288Hv5_6_H1_P0_to_hw5300v5_1_Ca_All" 　　　　　　##向当前激活的Zone配置cfg1中添加zone成员
switch:admin> cfgsave
switch:admin> cfgenable cfg1

向激活Zone配置中添加Zone成员

switch:admin> alicreate "hw2288Hv5_6_H1_P0", "21:00:44:67:47:ed:cc:06"
switch:admin> zonecreate "zone5_hw2288Hv5_6_H1_P0_to_hw5300v5_1_Ca_All", "hw2288Hv5_6_H1_P0 ; hw5300v5_1_Ca_All"
switch:admin> cfgadd "cfg1", "zone5_hw2288Hv5_6_H1_P0_to_hw5300v5_1_Ca_All" 　　　　　　##向当前激活的Zone配置cfg1中添加zone成员
switch:admin> cfgsave
switch:admin> cfgenable cfg1

向激活Zone配置中移除Zone成员

操作步骤为：
1、将zone成员从当前激活的Zone配置中移除 ##已经查看确认激活的Zone配置是那个，同时必须确认好要移除zone的名字，高风险操作，不能马虎
2、保持zone配置　　　　##必须保持
3、激活zone配置　　　　##所以已经激活，但是只有再次激活新添加的zone才能生效
4、删除zone　　　　##如果不删除不需要这步操作
5、创建别名　　　　##如果不删除不需要这步操作
示例

switch:admin> cfgremove "cfg1", "zone5_hw2288Hv5_6_H1_P0_to_hw5300v5_1_Ca_All"　　　　##把zone成员从当前激活的Zone配置cfg1中移除
switch:admin> cfgsave
switch:admin> cfgenable cfg1
switch:admin> zonedelete "zone5_hw2288Hv5_6_H1_P0_to_hw5300v5_1_Ca_All"
switch:admin> alidelete "hw2288Hv5_6_H1_P0"

更改默认的Zone访问模式

如果交换机的默认Zone设置为“All Access”，所有Fabric内的设备都可以相互访问。连上光纤线就能用，像傻瓜交换机一样，博科交换机默认大部分是这种模式
如果交换机的默认Zone设置为“No Access”，Fabric内的设备不能相互访问。只有配置了zone后才能相互访问
defzone --noaccess ##修改默认Zone设置。
cfgsave

defzone --allaccess
cfgsave

清除Zone配置

1、在交换机上输入switchdisable命令，停用交换机。
2、在交换机上输入cfgdisable命令，去激活Zone配置。
3、在交换机上输入cfgclear命令，清除Zone配置。注意：使用cfgclear命令将会直接清除运行该命令的交换机的Zone数据库。高危操作，操作前最好备份配置文件。
4、在交换机上输入cfgsave命令以保存更改。
5、在Zone配置被清除后，在交换机上输入switchenable命令，启用交换机。
