读取STM32单片机升级写入Flash的.bin文件方法

1.背景

        在项目中，使用STM32L051C8Tx系列单片机做裸机升级，使用方案是通过串口485+YMODEM协议方案

关于Ymodem协议参考如下:Ymodem协议解析-CSDN博客

        在bootload升级过程中，也成功把.bin文件写到flash中，但是最后执行跳转app操作没有反应(正常使用keil烧录bootload和app是能正常跳转到app中运行的)，所以需要排查问题，查看Flash中对应地址写入的bin文件数据是否正确。

2.读取 Flash 中 BIN 文件的工具

2.1 J-Flash 工具（推荐）

        J-Flash 是 SEGGER 公司开发的通用 Flash 烧录工具，支持多数 STM32/Cortex-M 芯片的读写操作。 操作步骤如下：

• 连接调试器：使用 J-Link 或 ST-Link 连接单片机，确保接线正确（SWD 或 JTAG 模式）。
• 新建工程：在 J-Flash 中选择芯片型号（如 STM32F103）。
• 读取 Flash 内容:

                1.点击 Target → Connect 连接芯片。

                2.选择 Target → Manual Programming → Read Back → Entire Chip（读取整个 Flash 区域）。

• 导出 BIN 文件：点击 File → Save Data File As，选择保存格式为 Binary，指定输出路径即可。 优点：操作简单，支持批量读取和校验功能。

2.2 STM32CubeProgrammer（ST 官方工具）

适用于 STM32 全系列芯片，支持读写出厂配置和数据。 操作步骤：

• 连接 ST-Link 调试器，启动软件并选择 ST-LINK 模式。
• 点击 Connect 连接芯片，进入 Memory & File Editing 标签页。
• 输入 Flash 起始地址（如 0x08000000）和长度，点击 Read 读取数据。

2.3 Keil/IAR 的内存导出功能

在调试模式下直接导出 Flash 内容：

• Keil：点击 Debug → Memory Save，输入起始地址和长度，保存为 BIN 文件。
• IAR：使用 Memory Save 功能类似操作。 局限性：需依赖 IDE 环境，适合开发阶段调试

3.通过调试排查自己写入Flash的bin文件数据是否正确

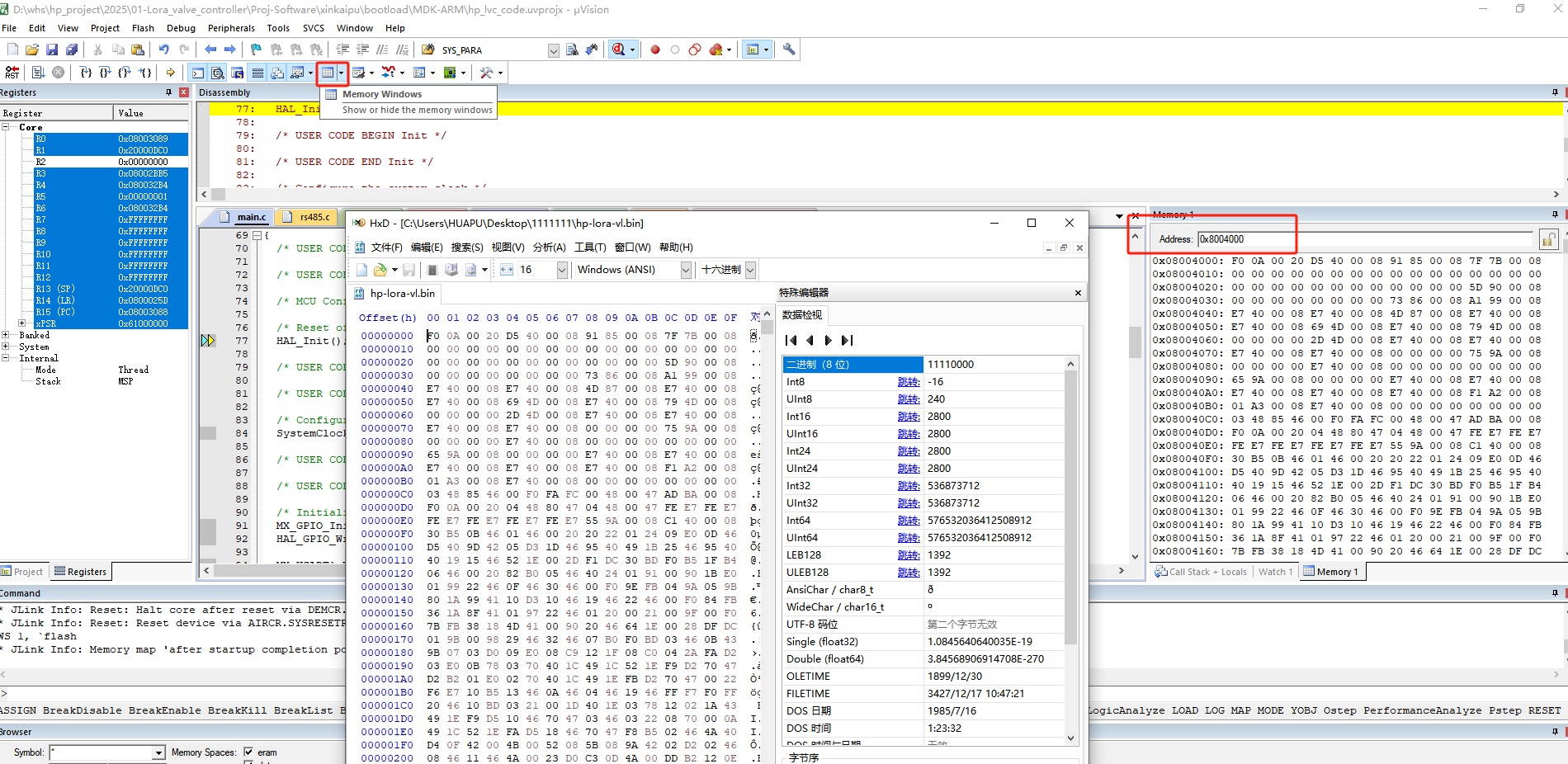

        进入DeBug调试--->点击Memory Windows--->输入Flash中写入app的地址"0x8004000"，回车看写入的数据，比较bin文件，看写入数据是否有问题，如下图所示；

        STM32L051C8Tx单片，flash总共64k，这里我分16k给bootload，46k给app，剩下2k做存储功能，所以我查数据从"0x8004000"地址开始。
