第一章 Proteus中Arduino的可视化程序
今天来给大家分享proteus软件的仿真设计的一些方法，主要介绍proteus这个软件中，基于arduinouno板的可视化设计(visualDesigner)方法。Proteus软件是英国LabCenterElectronics公司出版的EDA工具软件。它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。它是比较好的仿真单片机及外围器件的工具。虽然国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。就是这么一个功能强大的软件，成为了许多老师们上课喜欢用的软件。我们学校有老师开了一门单片机学习入门的课，就是用proteus来教学的。先来看看proteus长啥样：
现在proteus最新版本已经到了9.0，从8.6开始，proteus就已经支持可视化设计，那有人要问了：什么是可视化设计呀?
可视化（Visual）程序设计其实是一种全新的程序设计方法。
它主要是让程序设计人员利用软件本身所提供的各种控件，像搭积木一样来构造应用程序的各种界面。Proteus软件的可视化设计VisualDesigner是一个独特的开发工具，同时使用流程图和Arduino开发板通过拖放的外围设备模块来设计基于Arduin嵌入式系统的程序设计。并且设计好的程序可以直接烧录到对应的板子上。
要想用proteus进行可视化设计，得要1.安装proteus8.6及以上的版本。
Proteus 8.17 2024年最新版 安装和汉化教程
1.创建可视化设计工程

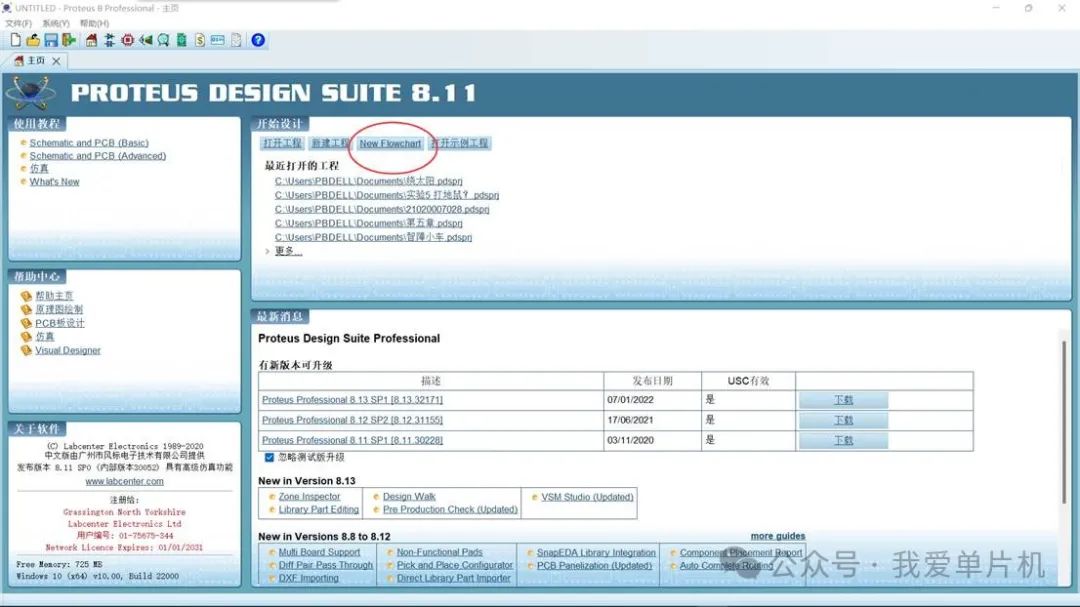

首先打开软件，可以看到这样的界面，点击“NewFlowchart”（我的proteus是汉化过的，汉化的方法百度上有很多，以后会讲讲）

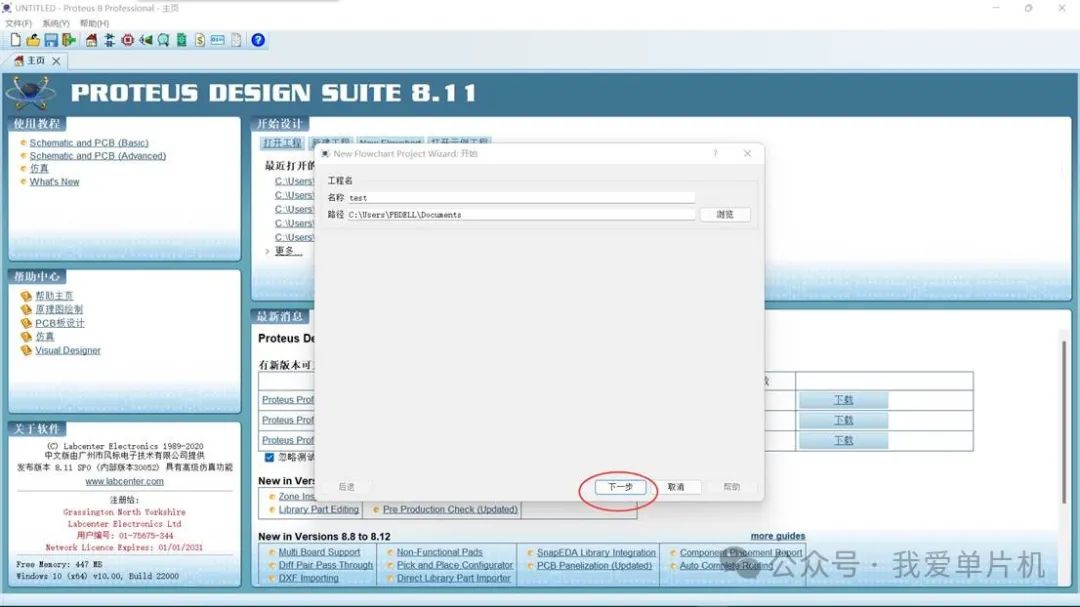

点击“下一步”
然后就按照默认配置即可，最后点击“完成”即可创建。
2.界面介绍

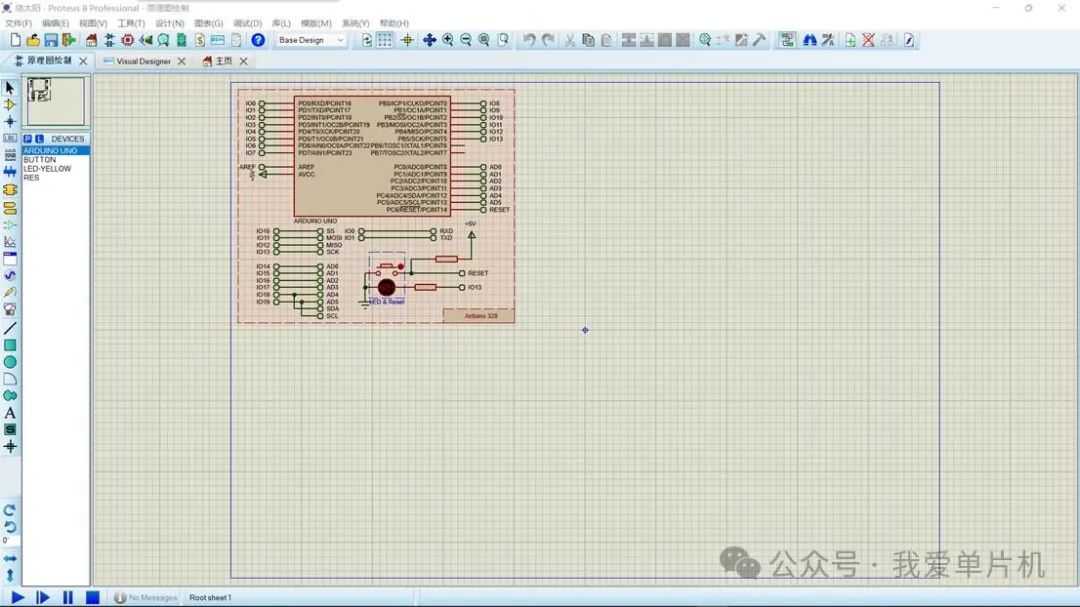

原理图界面，在这里可以摆放部件的位置，对部件的属性进行修改

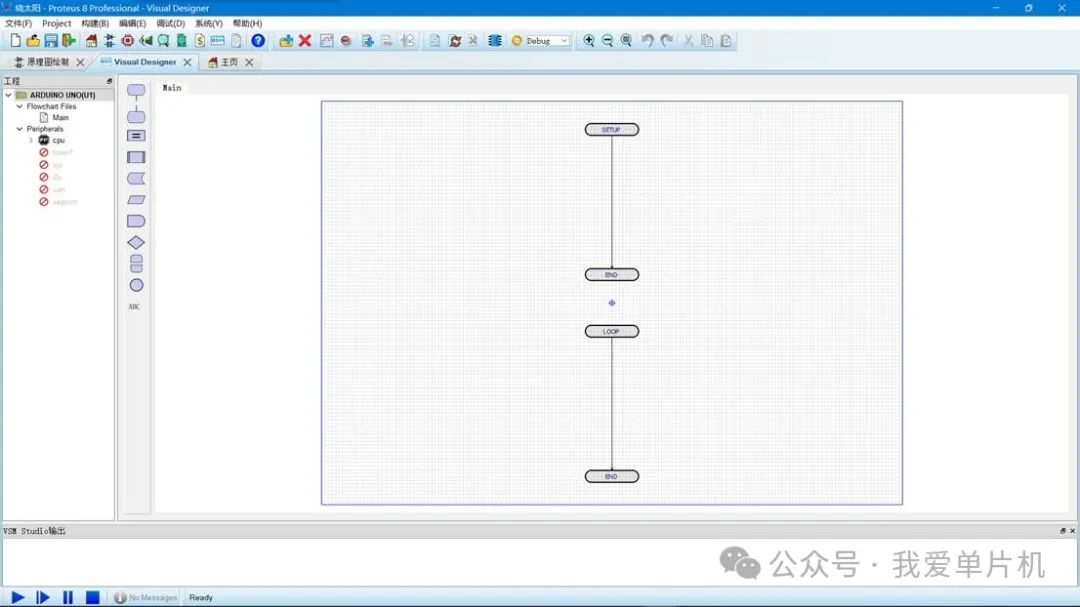

流程图界面，在这里可以进行程序的设计
3.可视化设计基本方法介绍

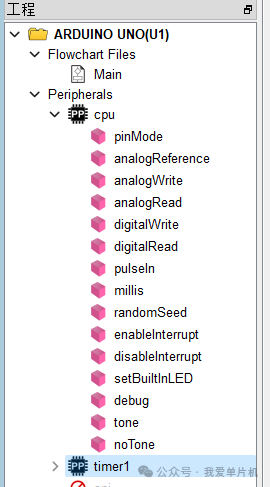

以刚刚的工程为例，可视化原理图搭建完成后，将界面切换至可视化界面，从左边工程树中的Peripherals选项中，我们可以看到cpu和timer1两个关于Arduino开发平台的方法库：
cpu模块的方法
单击cpu左边的三角，弹出cpu相关的方法：
pinMode（配置引脚模块，指定引脚和方向）
analogReference（配置模拟引脚参考电压模块）
analogWrite（写入模拟量模块）
analogRead（读取模拟量模块）
digitalWrite（写入数字量模块，指定输出引脚和高低电平）
digitalRead（读取数字量模块）
pulseIn（读取脉冲时间模块）
millis（延时模块）
enableInterrupt（启用中断模块）
disableInterrupt（禁用终端模块）
debug(调试模块)等等
timer1模块的方法

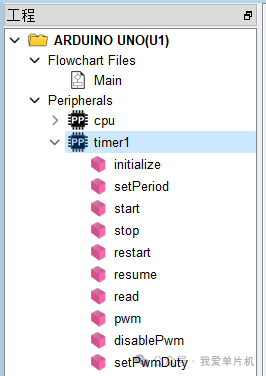

单击timer1左边的三角，弹出timer1相关的方法：
initialize（初始化模块）
setPeriod（设置频率模块）
start（启动模块）
stop（停止模块）
restart（重启模块）
resume（继续模块）
read（读取模块）
pwm（启用PWM模块）
disablepwm（禁用PWM模块）
setPwmDuty（设置PWM占空比模块）
基本逻辑框图

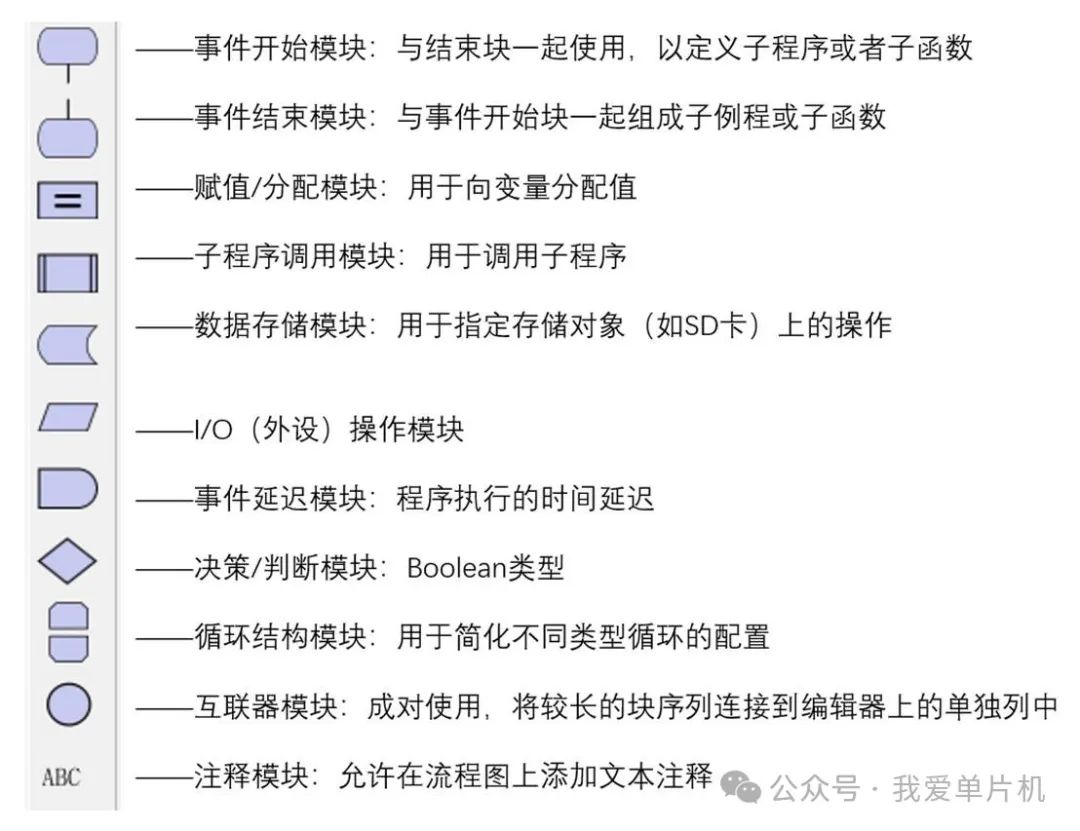

从工程树的右边可以看到基本逻辑框图，如下图所示：
流程图中的基本逻辑框图
需要使用的时候只需要将对应的框拖动到流程图中即可,在这里简单介绍几个逻辑框图的用法。首先，是赋值/分配模块，该模块是变量赋值的工具，可以在赋值/分配模块中完成创建新变量、编辑变量和删除变量等操作，可用的变量类型如下：

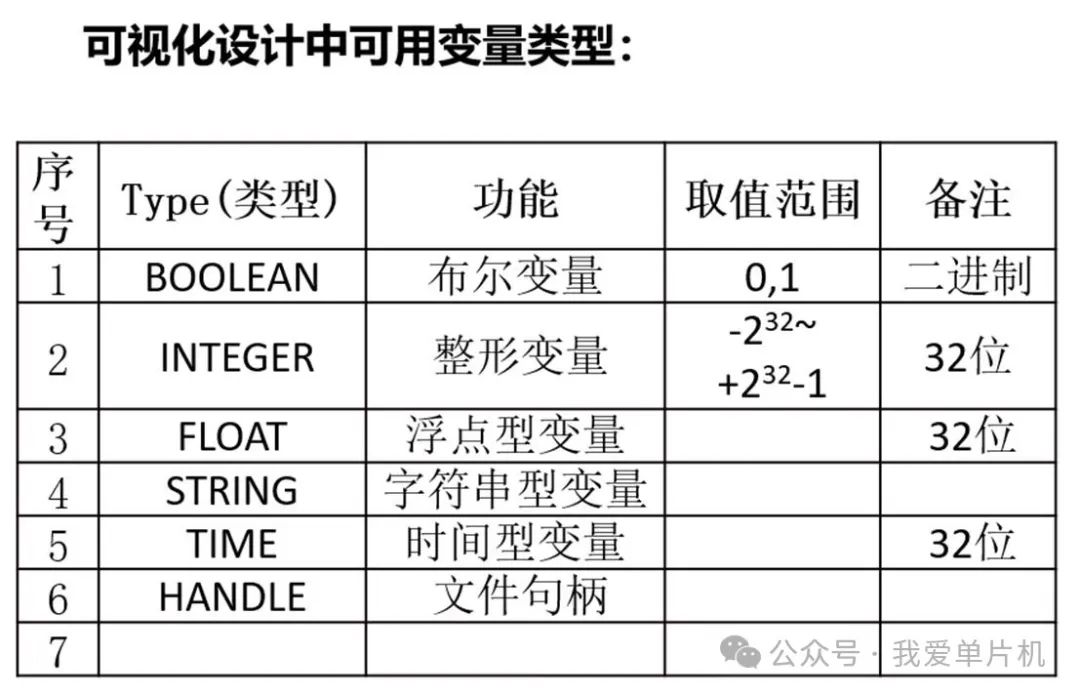

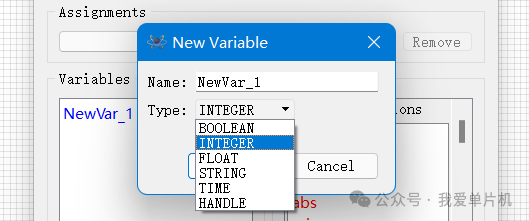

可视化设计中的变量的类型
和C语言差不多，有布尔类型，整型，浮点型，字符串型等等，后面的TIME是时间类型（之后的文章会介绍），还有一个HANDLE（句柄）我也没用过。其次，介绍一下决策/判断模块，双击该模块，在Condition中填入判断的条件；右键点击该模块，选择“SwapYes/No”，可以交换流程图中的Yes和No的分支。

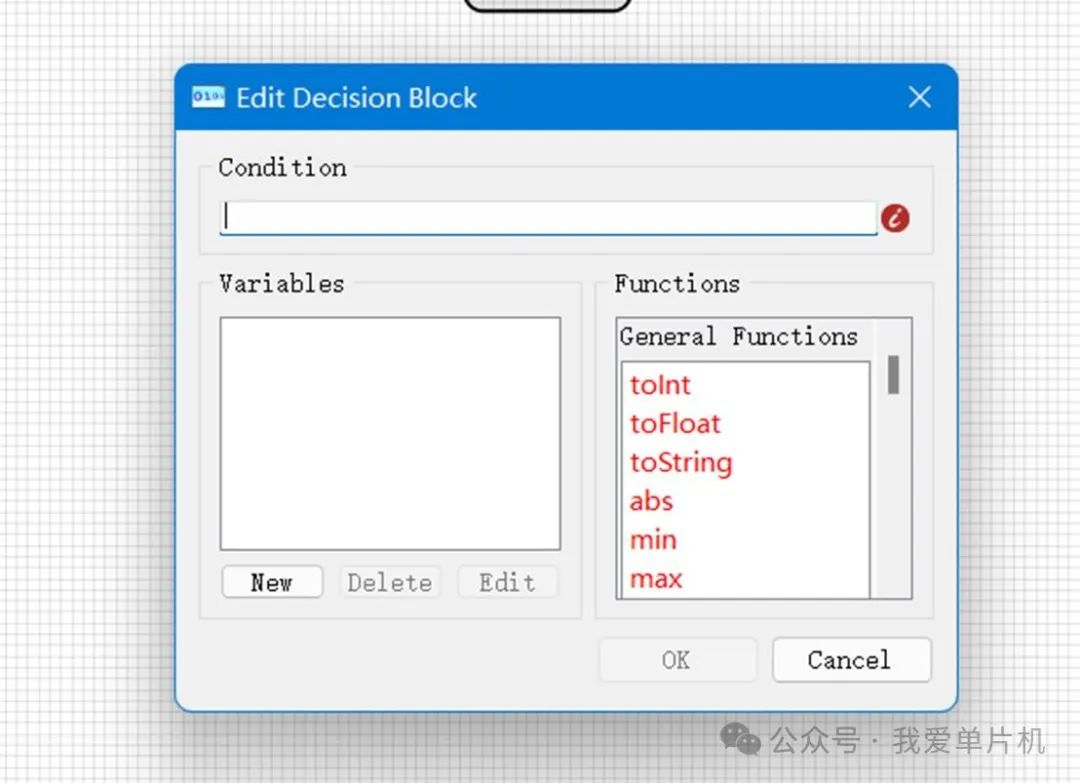

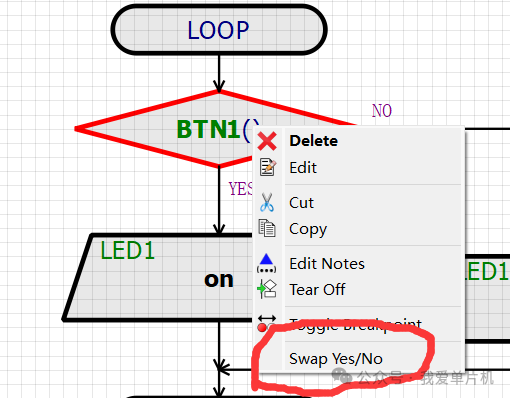

判断模块
交换Yes和No
然后介绍一下循环模块，这个循环模块里包含了三种循环，分别是计数循环（CountLoop）、For-Next循环（For-NextLoop）、While-Wend循环（While-WendLoop）和Repeat-Until循环（Repeat-UntilLoop）。后面三种循环分别对应着C语言中的FOR循环、While循环和While-Until循环。

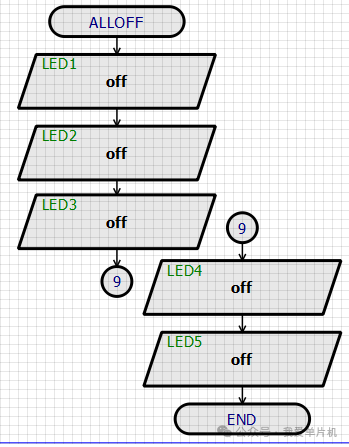

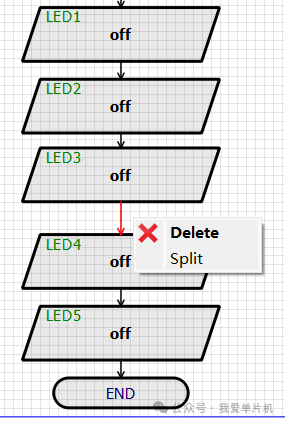

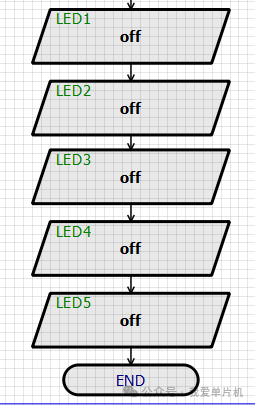

最后告诉大家一个小技巧，当你的流程图过长时，你可以把流程图分开成两个，操作方法是右键单击要分离的地方并Split（分离）向导线即可，如图所示：
系统仿真
开始仿真：若要开始仿真，可以单击动画控制面板上的“播放”按钮。程序将进行编译并且仿真进度将在状态栏上显示：
第一个
停止仿真：若要停止仿真，可以单击动画控制面板上的“停止”按钮，整个工程将停止仿真。
第四个
暂停仿真：暂停Proteus仿真是一个重要的概念。当仿真暂停时，程序和元器件处于当前静止状态，例如，电容器不会放电，电机将保持其角位置和动量，这样便可以是用户检查程序和虚拟硬件。若要暂停仿真，可以单击动画控制面板上的“暂停”按钮。
第三个
串行口通信模块
在可视化设计中，有时候需要实时查看一些变量的值来检查程序是否正常运行，当你的程序中没有显示屏的时候，串口通信模块就能发挥大用处，软件里提供了这个模块

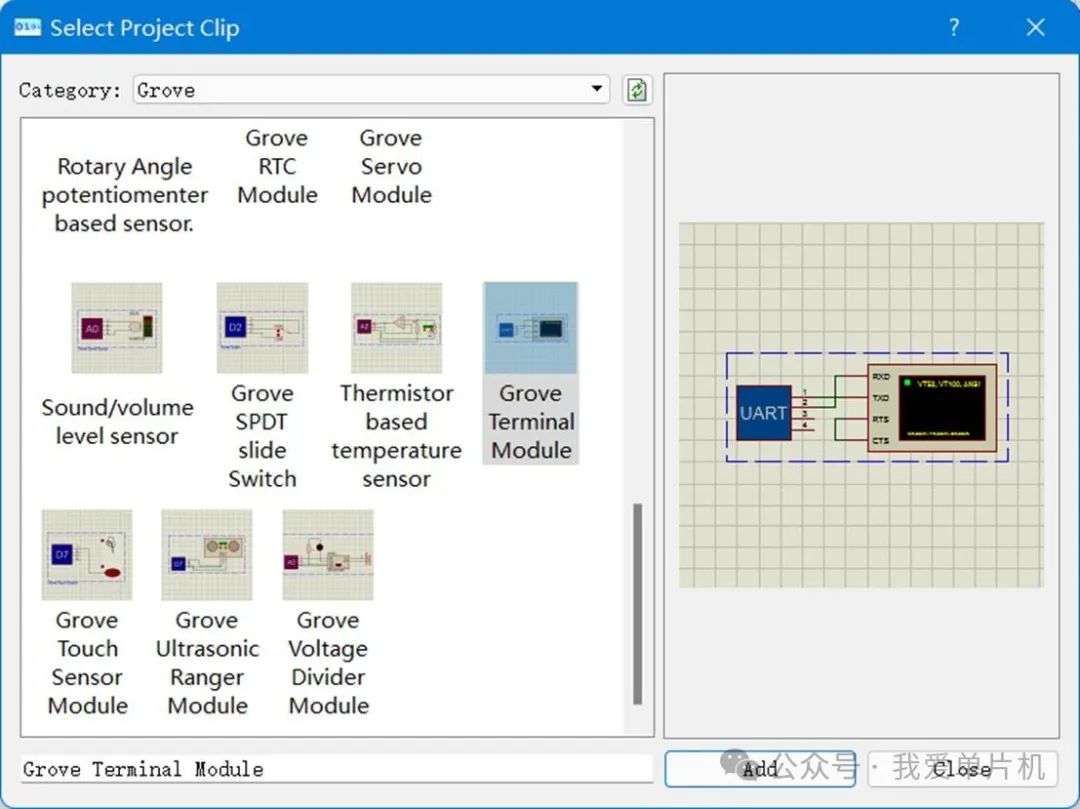

如图，在Grove中的UART。
方法：
- 1.print:
屏幕打印字符
- 2.println:
屏幕打印字符，并换行回车
- 3.setBase:
设置数据打印进制数
- 4.setPlaces:
设置数据打印保留几位小数点
方法很简单，就是print嘛，举个例子，输出一个字符串：

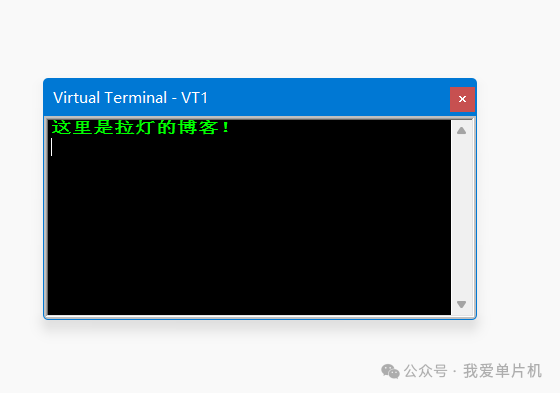

效果：
这样就在屏幕上打开了！如果你一不小心点了右上角的X关掉了，下次模拟仿真的时候是不会出现的，需要手动打开，打开方法：

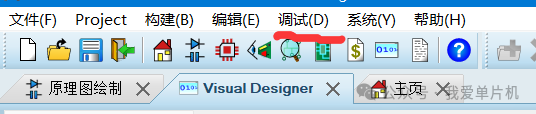

点击调试
然后勾选这个VT的选项即可
