微服务架构中的多进程通信--内存池、共享内存、socket
目录
1 引言
2 整体架构简介
3 疑问
3.1 我们的共享内存消息机制是用的posix还是system V
3.2 rmmt中，不同线程之间的比如访问同一个内存，用的什么锁控制的
3.3 疑问：假如一个进程发送给了另外两个进程，然后另外两个进程都同时操作这块内存怎么办
3.4 AITS的几个模块之间的关系
3.5 rmmt的socket之间有同步吗
4 代码大体流程
1 引言
整理一下公司的一个微服务架构的代码整体流程，不牵扯到完整代码，不算泄密，纯粹是当做自己个人的代码阅读简单笔记，用于帮助自己理解和记忆。

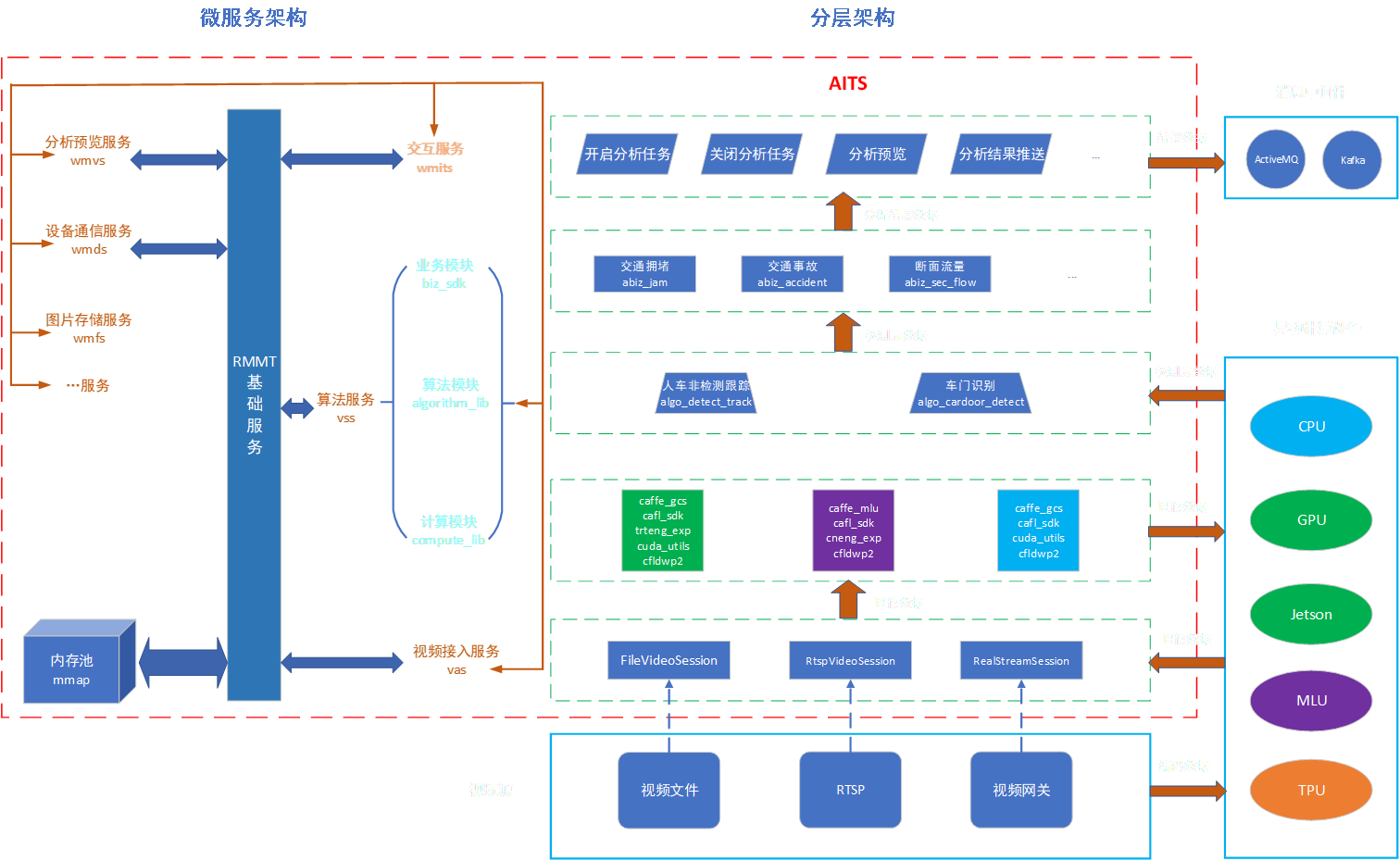

2 整体架构简介
1：首先wmits vas vss三个他们是有socket通信的，然后wmits既做服务端也做客户端，然后vas和vss只做服务端，然后vas和vss之间是不通信的，都是由wmits去发起，比如wmits发起了一个任务，然后他就会通知vas，然后让vas去开始读取视频，读完视频之后要把视频帧的指针等一些信息发会给wmits，然后wmits再把这个指针发给vss，然后vss去做算法处理，然后vss处理完之后再把结果会发给wmits。

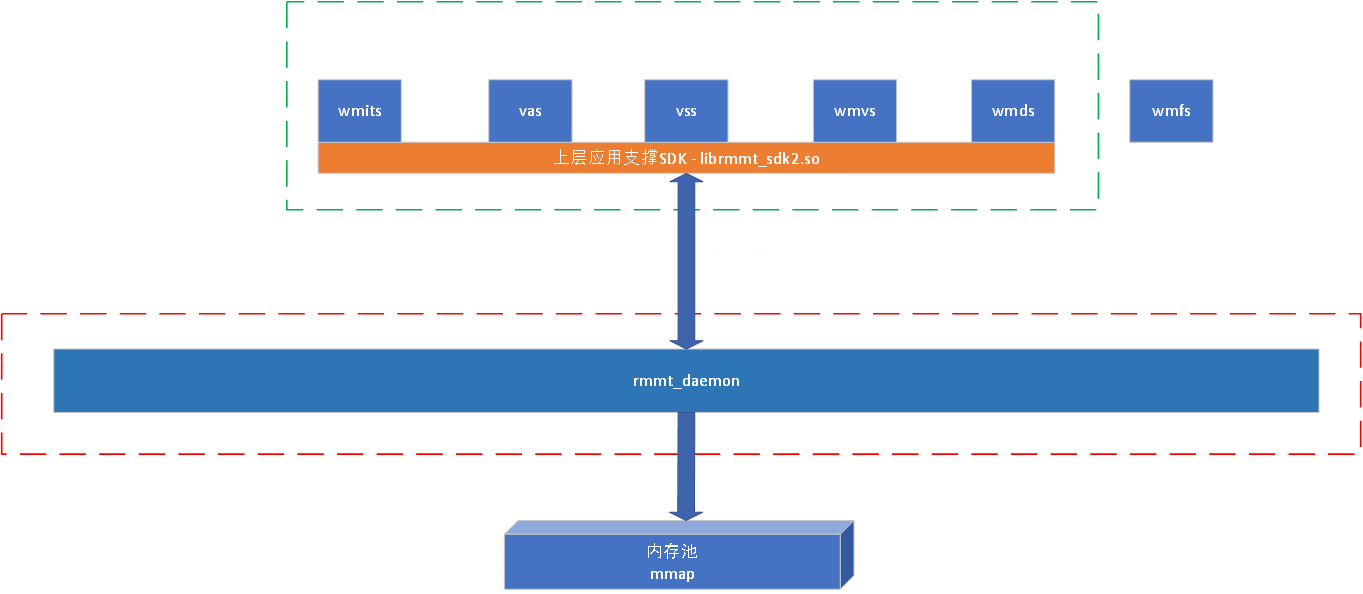

2:vas vss wmits都需要跟rmmt那个服务做交互，比如vas要申请一帧数据的共享内存，然后他就要跟rmmt交互申请内存，并且rmmt这时候也要增加一个共享内存指针的引用计数，然后vas要把指针发给wmits，这时候也要通知rmmt让rmmt知道vas把指针发送给了wmtis，然后wmits接收到了指针之后也要通知下rmmt让rmmt知道。
3 疑问
3.1 我们的共享内存消息机制是用的posix还是system V
答：用的posix的，以前应该是记错了，记成system V了。
其实不是自己记错了，aits中用的的就是shm_open然后mmap的方式，只不过你当初让大模型给你写一个共享内存通信的，结果大模型给你写了一个open一个文件然后mmap的方式，这个open文件+mmap既不属于posix也不属于system V。
3.2 rmmt中，不同线程之间的比如访问同一个内存，用的什么锁控制的
答：rmmt中，当其他进程也就是客户端发送命令过来的时候，在do_rtm_cmd里面处理，无非就是申请内存。释放内存、发送内存、接受内存，这四个命令rmmt在处理的时候都要加锁控制，
比如申请内存，加锁，是为了不让不同的进程申请同一块内存，加锁后，即便有多个进程申请内存，那么申请到的不是同一块内存，
比如释放、发送、接收，这个rmmt主要就是管理一些索引，这里也要加锁，比如释放内存，如果不加锁，那么可能多个线程同时减少同一内存节点的引用计数也会出错，发送也是，多个线程要是发送的都是同一个指针，那么引用计数也是会出错。
3.3 疑问：假如一个进程发送给了另外两个进程，然后另外两个进程都同时操作这块内存怎么办
答：只要不是同时写就行，同时读是没问题的，然后我们的业务决定了不会有两个进程同时写一块内存的，因为只有vas会写内存，其他模块都是读内存。所以即便是有多个进程在读内存也没什么问题。

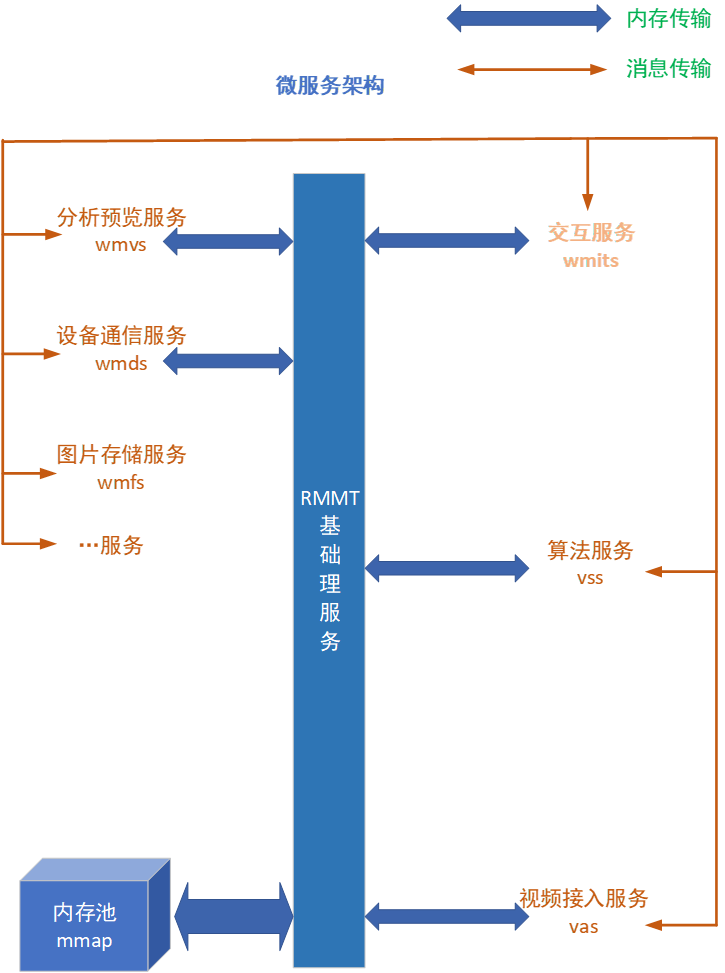

3.4 AITS的几个模块之间的关系
vas和vss不直接通信，都是通过wmits进行管理的，
平台下发任务也是跟wmits进行对接，然后wmits会让vas接入视频，然后数据返回给wmits，然后wmits再跟rmmt说我要发送数据了，然后wmits把数据发给vss进行处理，我们的那些比如拥堵事故的逻辑也在vss里面，
我们aits比较常用的就是vas vss wmits rmmt然后就是视频预览和图片预览。
3.5 rmmt的socket之间有同步吗
答：没有，rmmt因为会把进程的id发过去，不需要
4 代码大体流程
首先/data/chw/AITS/src/rmmt/rmmt_daemon/rmmt_win_daemon.cpp里面的main函数，
就是create，然后mmap
int SharedMemory::create(const char* name, size_t size)
{if (hdl) return 1;int fd = shm_open(name, O_RDWR | O_CREAT, S_IRWXU | S_IRWXG | S_IRWXO);if (fd == -1) {return -1;}hdl = fd; if (ftruncate(fd, size) < 0) {return -2;}mapsize = size;basep = mmap(NULL, size, PROT_WRITE, MAP_SHARED, fd, 0);if (basep == MAP_FAILED) {basep = 0;return -3;}return 0;
}
g_mpol.init_rst(shm_sz);
然后这里应该是相当于初始化内存池的大小。
void rmt_start_server(const std::string& suri, uint32_t concurrent_tasks)
{auto xf = [](int af, int _sock) {/*每一个process的librmmt_sdk初始化连入，维护一个TCP|Unix-sock长连接。初始接收pid（process-id），进行process-local数据结构初始化然后一个for循环，不断接收命令请求并响应。通用命令协议格式：（二进制）流(整个命令体)[ u64(命令ctx), i32(命令类型id), ...(剩余部分为命令数据内容,不同命令类别不一样) ]*/sockwrapper sw(_sock);if (af == AF_INET || af == AF_INET6) {sk_set_tcpnodelay(sw, true);}int pid = 0;//process本地mem-node引用计数。用来保存本process内有生存期的mem-node信息。//核心功能是为了让本服务检测到process退出时，假如有部分mem-node未来得及调用析构（命令2），则可以通过此结构进行清理。map_t<uint64_t, int> lmemRef;atomic_int pending = {};try {cxx_recv(sw, pid);assert(pid > 0);cxx_send_string(sw, g_res);cxx_send(sw, g_memsize_kb);//step1: add new pid to Map{CFutex::scoped_lock wlg(gmt_memMap);g_pids.insert(pid);}//step2: loop for new commandsfor (;;) {std::string cmddata = cxx_recv_string(sw);assert(cmddata.size() >= 12);pending.fetch_add(1);{uint64_t ucmdctx = *(uint64_t*)cmddata.data();int cmdid = *(int*)(cmddata.data() + 8);shared_ptr<MsgSendInfo> msi = make_shared<MsgSendInfo>(256, sw);msi->bb_out.bset(4);msi->bb_out << ucmdctx;CharSeqReader chrd(cmddata.data() + 12, cmddata.size() - 12);//针对不同命令的处理过程do_rtm_cmd(pid, lmemRef, ucmdctx, cmdid, chrd, msi->bb_out);g_taskQue.push([msi, &pending](){ //pipeline异步发送，提升处理效率byte_buffer& bb = msi->bb_out;int dsize = (int)bb.data_size();*(int*)bb.raw_data() = dsize;send_all(msi->sock, bb.raw_data(), dsize + 4);pending.fetch_sub(1);});}//*/}}catch (...) {}//wait for all pending tasks to be completed!while (pending > 0) {Sleep(5);}vector<int64_t> rc;ostringstream oss;oss << "[" << pid << "]#process quit! mn=[";{//清理本process内来不及释放的内存（如果有的话）CFutex::scoped_lock _lc(gmt_memMap);g_pids.erase(pid);pmem_clean2(pid, lmemRef, rc);}//释放清理掉的内存node//free interprocess memnodesfor (int64_t m : rc) {shm_free_memnode(m);oss << m << ",";}oss << "]";LOG_INFO(MSG_LOG,"{}", oss.str());};///lambda 'xf' definition END.//异步线程池实现g_taskQue.set_capacity(concurrent_tasks + 4);for (uint32_t i = 0; i < concurrent_tasks; i++) {std::thread([]() {for (function<void()> t;;) {g_taskQue.pop(t);t();}}).detach();}//启动socket-serverstart_sock_raw_serverT(suri, xf, true);
}void start_sock_raw_serverT(std::string server_uri, std::function<void(int af,int sock)>&& cb,bool bLoopHere)
{using namespace std;//step1> analysis urisockaddr_ex bindaddr;{size_t p1 = server_uri.find("://");if (p1 == string::npos)throw GeneralException(-1, "invalid server uri! not contain ://");server_uri[p1] = 0;if (strcmp(server_uri.data(), "ip") == 0) {size_t p2 = server_uri.find(':', p1 + 3);server_uri[p2] = 0;int port = 0; sscanf(&server_uri[p2 + 1], "%d", &port);char* ip = &server_uri[p1 + 3];if (sk_tcp_addr(bindaddr, ip, port)) {throw GeneralException(-1).format_errmsg("gen ip address failed! ip=%s,port=%d", ip, port);}}else if (strcmp(server_uri.data(), "un") == 0) {sk_unix_addr(bindaddr, &server_uri[p1 + 3]);}}if (bindaddr.sa_family == 0)throw GeneralException(-1, string("unrecognized protocol! uri=") + server_uri);SOCKET server = sk_create(bindaddr.sa_family, SOCK_STREAM, 0);if (server == INVALID_SOCKET) throw GeneralException(-2, system_errmsg());if (bindaddr.sa_family == AF_INET || bindaddr.sa_family == AF_INET6) {int on = 1;setsockopt(server, SOL_SOCKET, SO_REUSEADDR, (char*)&on, 4);}if (::bind(server, &bindaddr, bindaddr.addr_len())) {GeneralException e(-3, system_errmsg());sk_close(server);throw e;}if (listen(server, SOMAXCONN)) {GeneralException e(-4, system_errmsg());sk_close(server);throw e;}auto loop = [cb](SOCKET sock) {for (sockaddr_ex addr;;) {SOCKET s = sk_accept2(sock,addr);if (s == INVALID_SOCKET) {perror("accept");break;}std::thread(cb, (int)addr.sa_family, (int)s).detach();}perror("socket-accept!");sk_close(sock);};if (bLoopHere) {loop(server);}else {std::thread(loop, server).detach();}
}这里xf这个lambda表达式其实是相当于是当接收到请求之后的处理然后，然后start_sock_raw_serverT这个函数起了一个服务，当其他进程链接这个rmmt服务后，就会用哪个lambda表达式处理客户端发过来的请求，
static void do_rtm_cmd(int pid, map_t<uint64_t,int>& lmemRef, uint64_t uctx, int cmdid, CharSeqReader& chrd,byte_buffer& out)
{/**/try {//printf("[%d]cmdId=%d\n", pid,cmdid); fflush(stdout);switch (cmdid){case 1: //alloc-memory{uint32_t msize, malign;chrd >> msize >> malign;int64_t mn = shm_alloc_memnode(msize, malign);
#ifdef _DEBUG_PRINTprintf("[%06d] alloc mem @%ld\n", pid, (long)mn);
#endifif (mn < 0) {out << (int)-1 << BBPW("memory allocate failed!");return;} {CFutex::scoped_lock _l(gmt_memMap);mem_addnew(mn);}lmemRef[mn]++; //*/out << (int)0 << mn;}break;case 2: //free memory{int64_t mn = 0;chrd >> mn;lmemRef[mn]--; bool bf = false; {CFutex::scoped_lock _l(gmt_memMap);bf = mem_deref( mn); }if (bf) {shm_free_memnode(mn);}
#ifdef _DEBUG_PRINTLOG_INFO(MSG_LOG,"[{}] free mem @{} {}", pid, (long)mn , bf ? "(Freed!)" : "");
#endifout << (int)0;}break;case 4://pre-send memory!{static atomic<int64_t> uid_(1);int64_t bid = uid_.fetch_add(1), mn = 0; uint32_t n = 0;chrd >> n;
#ifdef _DEBUG_PRINTostringstream oss;oss << "[" << pid << "] pre-send mem(s),bid=" << bid << ",ct=" << n << "(";
#endifSendinfMemInfo simi; simi.from_pid = pid;if (n > 0) {simi.vmn.resize(n);chrd.read_data((void*)simi.vmn.data(), n * sizeof(uint64_t));
#ifdef _DEBUG_PRINTfor (auto x : simi.vmn) {oss << x << ",";}
#endif // _DEBUG}chrd >> simi.to_pid;{CFutex::scoped_lock wlg(gmt_memMap);for (auto x : simi.vmn) {mem_addref(x);}g_sdmMap[bid].swap(simi);}out << (int)0 << bid;
#ifdef _DEBUG_PRINTLOG_INFO(MSG_LOG,"{}).", oss.str());
#endif}break;case 5://recv memory!{uint32_t n = 0; int64_t bid = 0; int r_pid = 0;chrd >> bid >> n >> r_pid;#ifdef _DEBUG_PRINTostringstream oss;oss << "[" << pid << "] recv mem(s),bid="<< bid << ",ct=" << n << "(";
#endif{CFutex::scoped_lock wlg(gmt_memMap);auto it = g_sdmMap.find(bid);assert(it != g_sdmMap.end());auto& simi=(it->second);assert(n == simi.vmn.size() && r_pid==simi.from_pid && pid==simi.to_pid);for (uint32_t i = 0; i < n; i++) {uint64_t mn = simi.vmn[i];lmemRef[mn]++;#ifdef _DEBUG_PRINToss << mn << ",";
#endif}g_sdmMap.erase(bid);}out << (int)0;
#ifdef _DEBUG_PRINTLOG_INFO(MSG_LOG,"{}).", oss.str());
#endif}break;default:out << (int)1001 << BBPW("invalid command id!");break;}}catch (std::exception& e) {assert(e.what() == nullptr);}catch (GeneralException& e) {printf("%d %s\n", e.err_code(), e.err_str());}}这个是真正处理发过来的命令的代码。
