数据中心末端配电监控产品
精密配电介绍

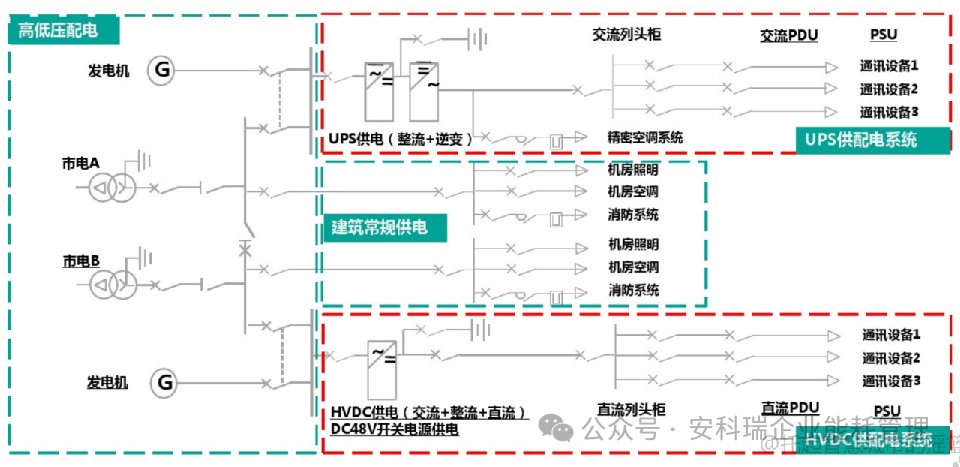

数据中心配电系统图

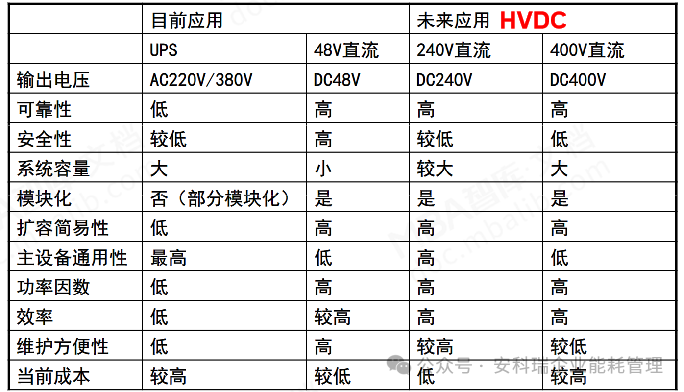

交流220V和直流-48V、240V、336V(400V)对比
产品简介
AMC精密配电监控解决方案是针对精密配电柜（列头柜）的监控要求，设计开发一套完整的解决方案，包括交流（AC 220V）、直流（DC -48V/240V/336V）系统：

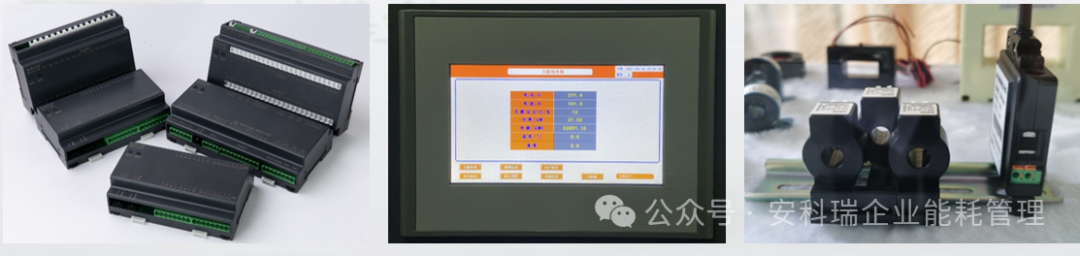

由≥7寸触摸式液晶显示屏、综合信息处理主机模块、开关状态采集模块、电流互感器或霍尔传感器采集单元模块等组成。
AMC100 精密配电监控：排线插拔方式，互感器导轨安装，单模块30/48回路，系统最大支持4路进线 & 192路出线回路监测。

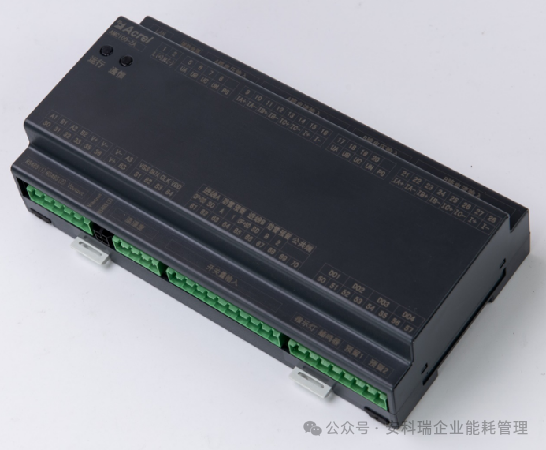

交流进线模块AMC100-ZA
-
A+B独立2路进线：
-
180mm宽度尺寸
-
全电参量测量、63次谐波
-
漏电流+零线电流+零地电压
-
8DI4DO+1路温湿度
-
以太网（选配）
-
3路RS485 (2路上行触摸屏和动环，1路下行分模块)
-
自带DC24V电压输出，给3分路模块+1触摸屏供电

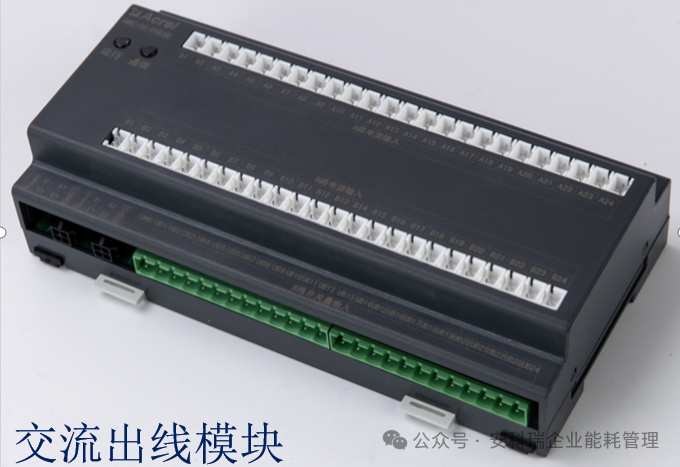

交流出线模块 AMC100-FAK48 & FAK30
-

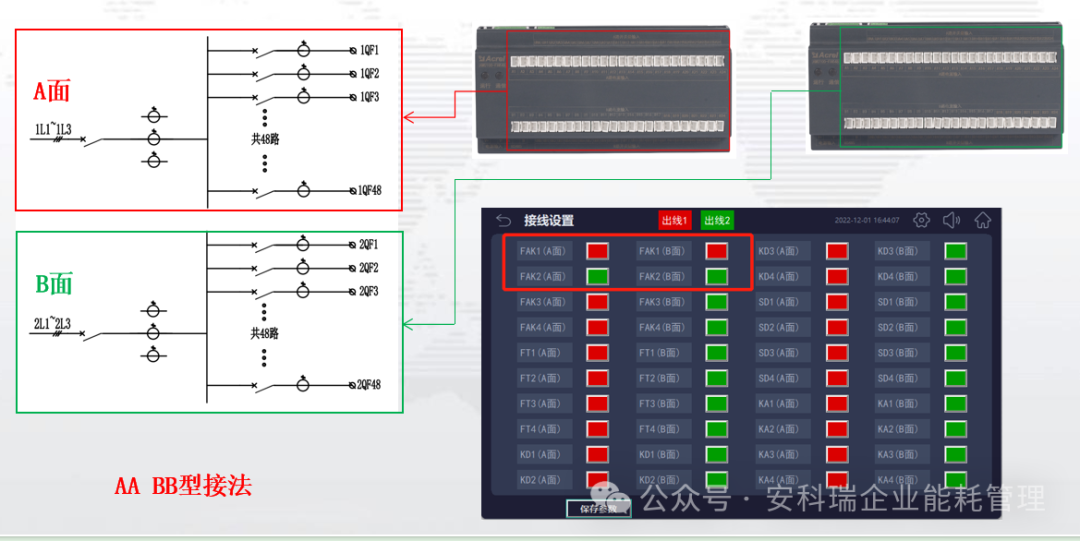

A+B独立2面出线：
-
180mm/144mm两种尺寸
-
双面各24/15路全电量监测
-
48/30路有源开关量输入
-
1路RS485通讯
-
也可当作单面48/30路出线使用

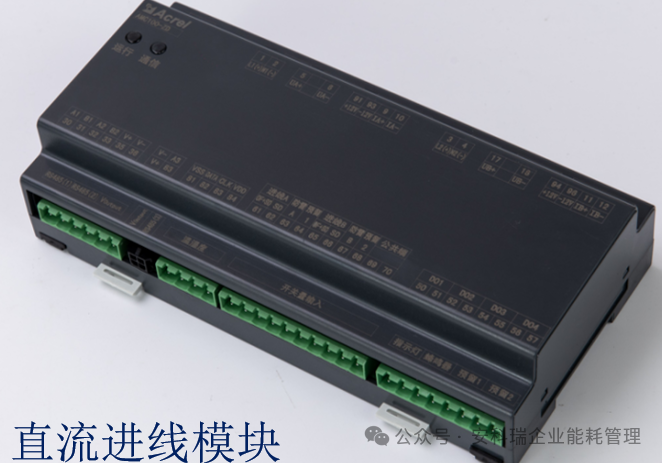

直流进线模块 AMC100-ZD
-
A+B独立2路：
-
180mm宽度尺寸
-
全电参量测量
-
8DI4DO+1路温湿度
-
以太网（选配）
-
3路RS485 (2路上行触摸屏和动环，1路下行分模块)
-
自带DC24V电压输出，给3分路模块+1触摸屏供电

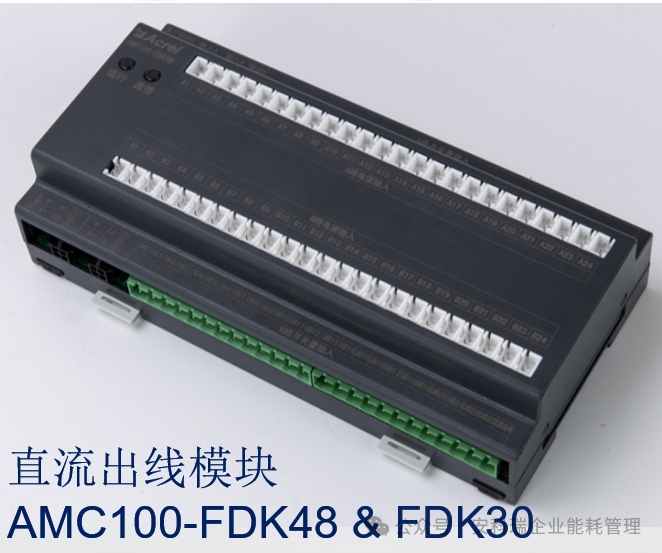

直流出线模块 AMC100-FDK48 & FDK30
-
A+B独立2面出线：
-
180mm/144mm两种尺寸
-
双面各24/15路全电参量
-
48/30路有源开关量输入
-
1路RS485通讯
-
也可当作单面48/30路出线使用

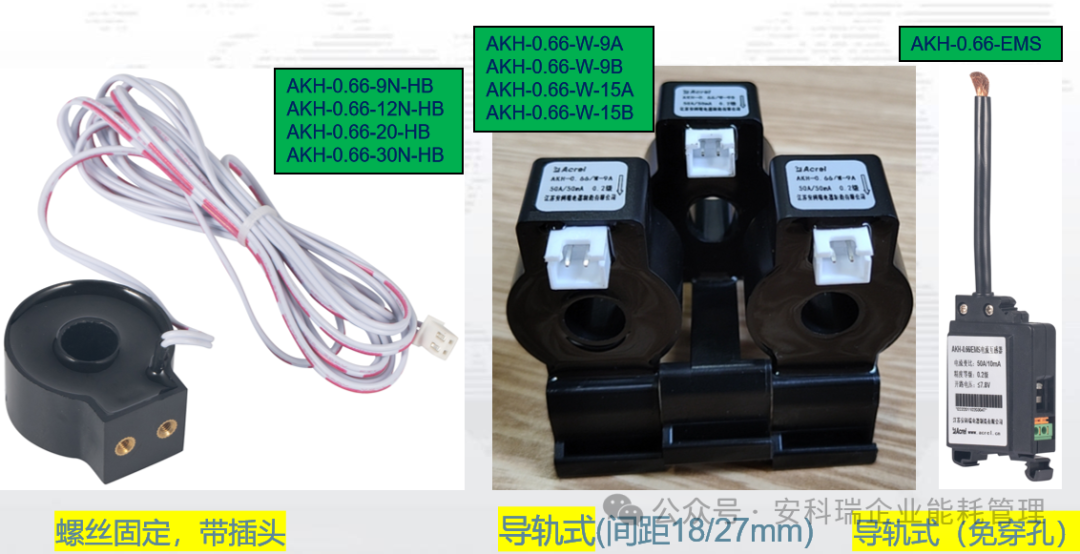

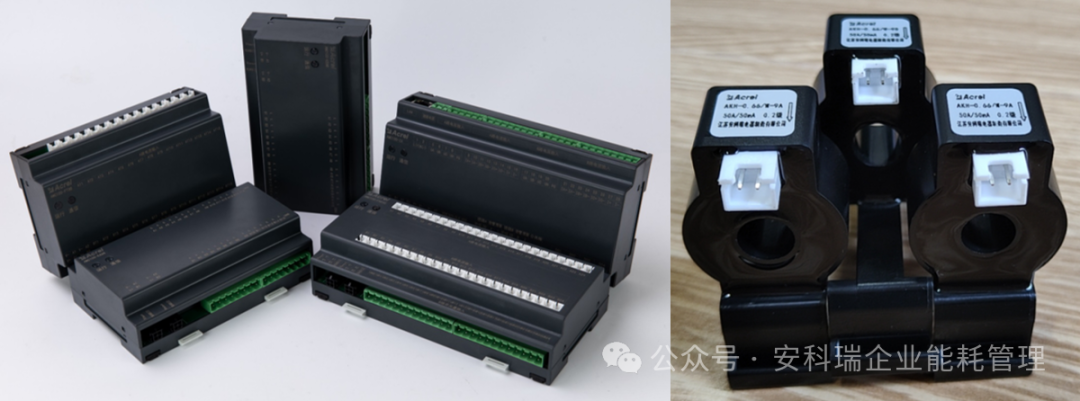

AMC100 精密配电配套的互感器

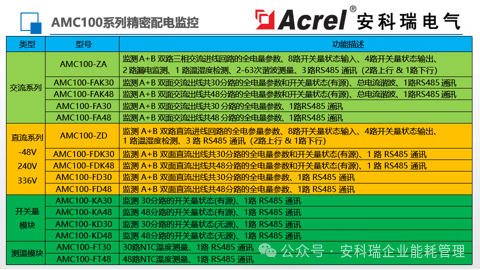

AMC100系列精密配电监控

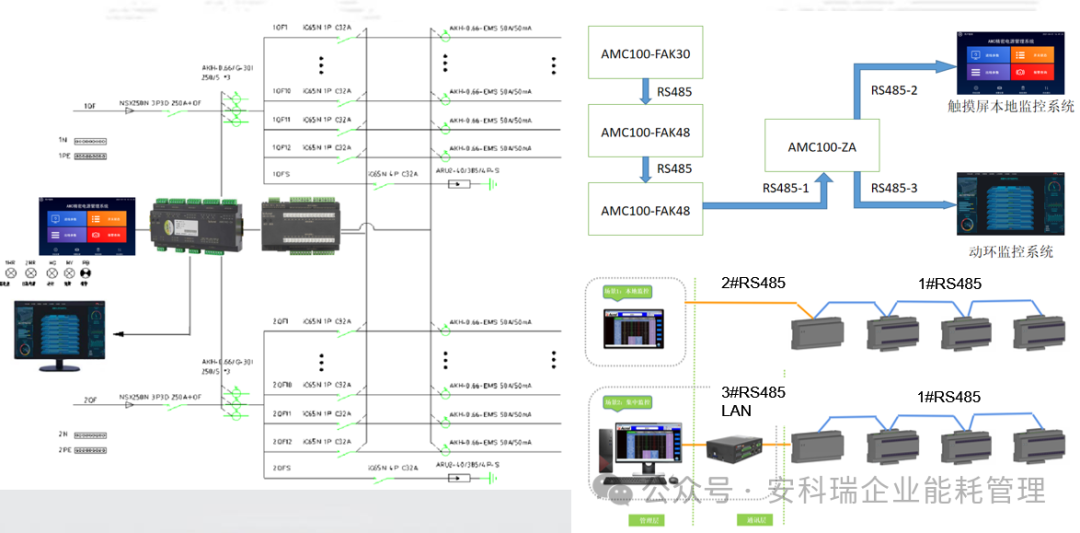

选型案例
输入：2*100A/3P
输出：2*27*32A/1P

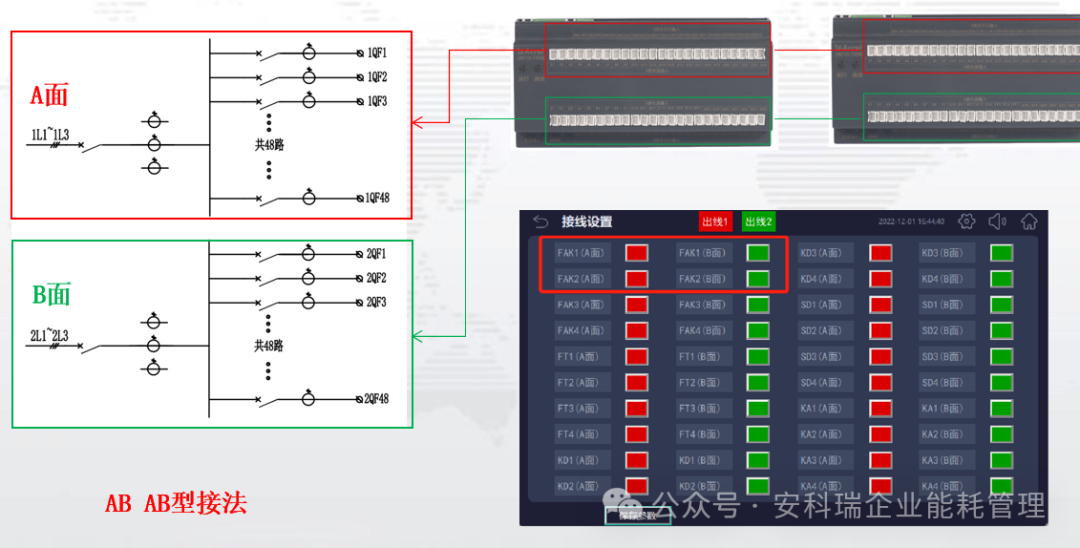

注：A、B配电回路安装于一个列头柜的两面，合用一块触摸屏，图纸回路仅为单面回路数量。
| 交流列头柜 输入:2*100A/3P 输出2*27*32A/1P | |||||
| 配置仪表型号 | 数量 | 实现功能 | 备注 | ||
| 装置 型号 | 主路模块 | AMC100-ZA | 1 | 检测A+B独立2路三相进线的母线电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、N线电流、零地电压+2-63次谐波+8DI4DO+1路温湿度+2路漏电。2路上行485（分别接动环和触摸屏），1路下行485（接分路模块）。 | 默认A和B路任意信号输入即可工作，输出DC24V24V可以带1台触摸屏+3台分路模块 |
| 分路模块 | AMC100-FAK30 | 2 | 检测A+B独立各15路出线的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、谐波。每边各15路单相（5路三相）。每边各15路有源节点。（出线电压）。 | 3P,4P当做3个1P来算回路数量。 | |
| 互感器 | 主路互感器 | AKH-0.66-30I-100A/5A | 6 | 检测主路进线三相电流。 | 根据主进线电流大小来选择具体的变比，根据铜排选择互感器孔径。 |
| 分路互感器 | AKH-0.66W-9A 50A/50mA | 27 | 孔径：φ9，含3米连接线，导轨安装，与B型互感器间隔安装,1P间距； 连接线单独，两端带插头和套管 | 电流大小来选择具体的变比，根据铜排选择互感器孔径，具体互感器型号请更具实际需求自行选择。 | |
| 分路互感器 | AKH-0.66W-9B 50A/50mA | 27 | 孔径：φ9，含3米连接线，导轨安装，与A型互感器间隔安装,1P间距； 连接线单独，两端带插头和套管 | 电流大小来选择具体的变比，根据铜排选择互感器孔径，具体互感器型号请更具实际需求自行选择。 | |

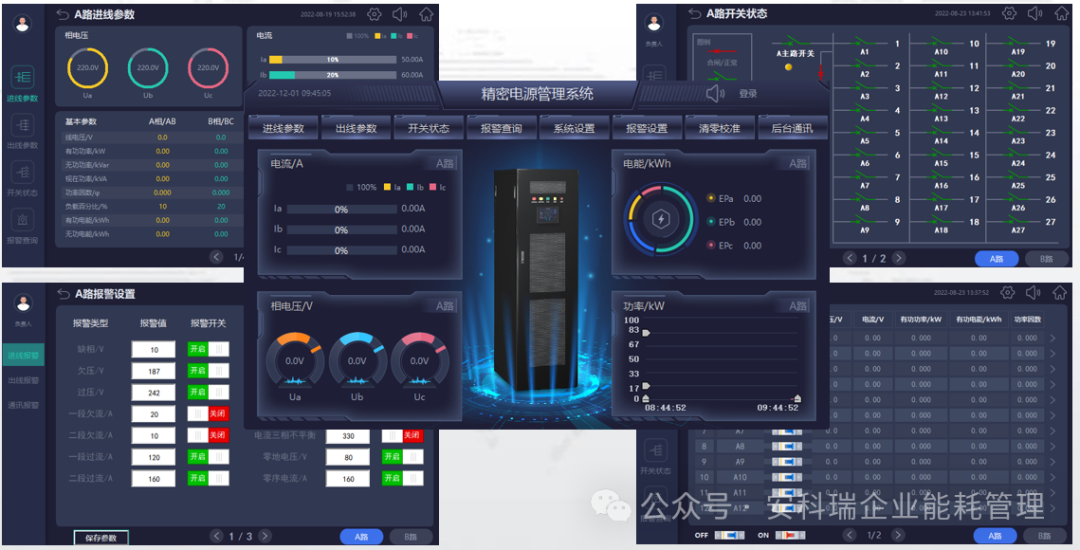

| 触摸屏 | ATP007kt（AMC用） | 1 | 显示所有检测电参量和开关状态，及一些常规告警和配置。（开孔：215*152，面板：226*163） | 标配转接板：ZJB-DB9T4P-V01 | |
