从入门到实战：时序图核心知识与高效绘制全解析（附模板）

在软件研发中，你是否遇到过这些场景：

❌需求评审时团队对交互流程理解偏差？

❌调试时卡在模块间消息传递异常？

❌文档交付时难以直观描述系统行为？

这时候，时序图（Sequence Diagram）作为UML（统一建模语言）中最常用的交互图，就能通过可视化的时间轴与消息流，帮你高效解决这些问题。本文将从概念到实战，带你拆解时序图的核心要素、绘制方法及工程应用，并分享一款开发者必备的协作工具。

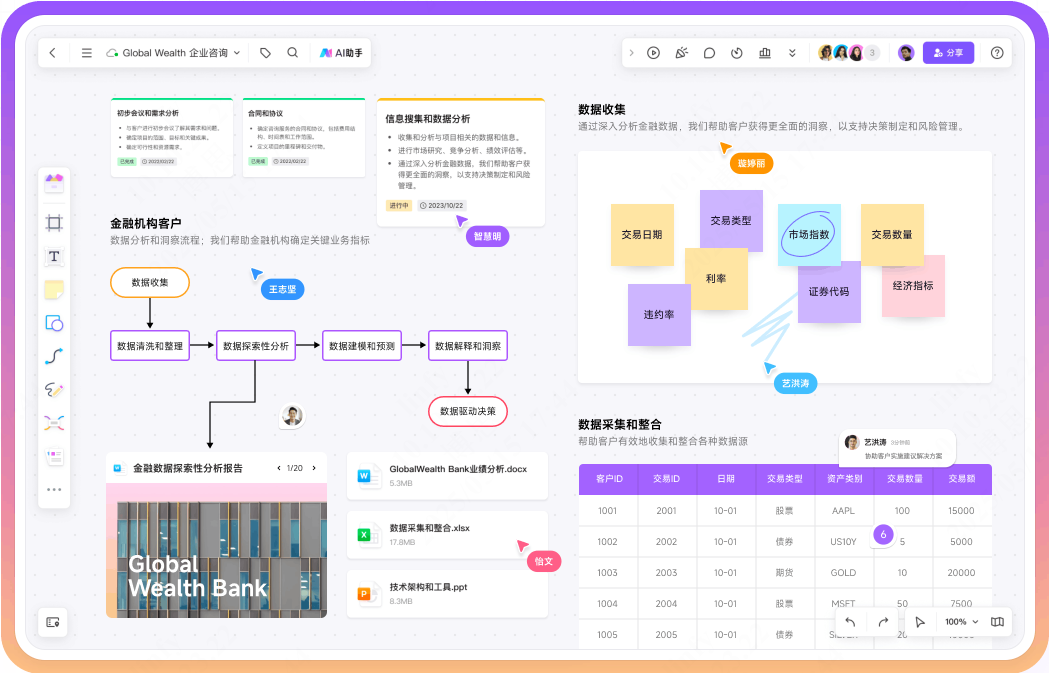

立即用boardmix博思白板，免费绘制时序图

1.  时序图的定义与核心价值

时序图是UML中的一种图示工具，用于展示对象之间的交互关系和消息传递顺序。时序图通常用于分析和设计系统的交互过程，可以清晰地展示对象之间的交互流程和时序关系，帮助开发人员更好地理解系统的行为。

时序图在软件开发和系统设计过程中起到了提供可视化交互流程、需求分析与设计、错误排查与调试等多方面的作用。它是一种强大的工具，可以帮助团队更好地理解和构建复杂系统。

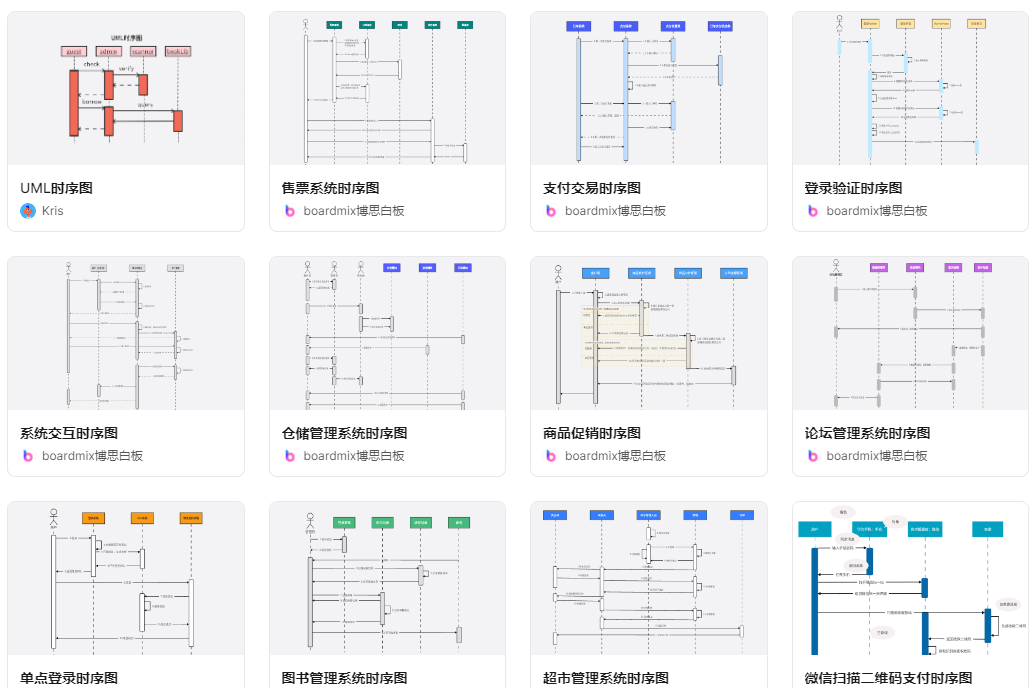

时序图免费模板资源-来自boardmix模板社区

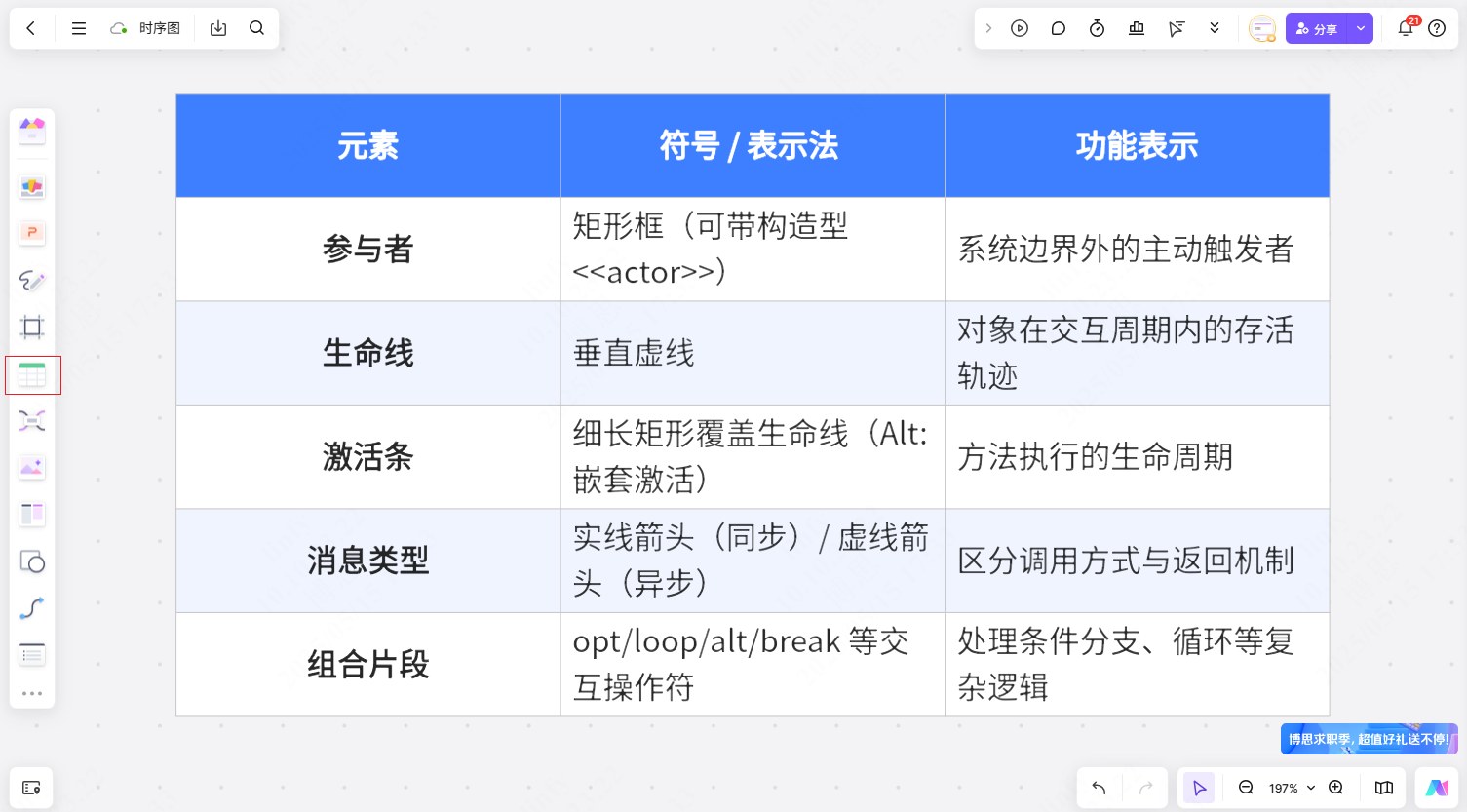

2. 时序图的5大组成要素

要读懂或绘制时序图，必须先掌握其核心元素。以下是时序图的5大基础组件：

（1）参与者：时序图中的参与者代表系统中的一个实体，可以是一个具体的类、模块、组件或者其他的实体。参与者通常用一个矩形框表示，框内写上对象的名称。

（2）生命线：时序图中的生命线表示对象的存在和活动的时间轴。生命线是一条垂直虚线，从对象的顶部开始，一直延伸到底部。生命线上的点表示对象的状态或者某个时间点的活动。

（3）消息：时序图中的消息表示对象之间的交互。消息可以是同步的或者异步的。消息可以带有标签，用于描述消息的具体内容。

（4）激活：时序图中的激活表示对象在某个时间段内执行的活动。激活用一个小矩形框表示，位于生命线上，表示对象在该时间段内处于活动状态。

（5）自关联：有时候一个对象需要给自己发送消息，这种情况下可以使用自关联。自关联使用一个弯曲的箭头表示，箭头的起点和终点都在同一个对象上。

3.  新手绘制时序图的4个步骤

（1）确定参与者

首先要确定参与时序图的各个角色或组件，包括系统、用户、外部服务等。参与者通常用一个矩形框表示，框内写上对象的名称。

（2）绘制生命线

时序图中的生命线表示对象的存在和活动的时间轴。生命线是一条垂直线，从对象的顶部开始，一直延伸到底部。

（3）绘制消息流

根据需求和系统设计，确定各个参与者之间的消息流。消息流在时序图中用箭头表示，箭头的方向表示消息的流向。实线表示同步消息的传递，虚线表示异步消息的传递。

（4）激活和自关联

时序图中的激活表示对象在某个时间段内执行的活动。激活用一个小矩形框表示，位于生命线上，表示对象在该时间段内处于活动状态。有时一个对象需要给自己发送消息，这种情况可以使用自关联，用一个弯曲的箭头表示，箭头的起点和终点都在同一个对象上。

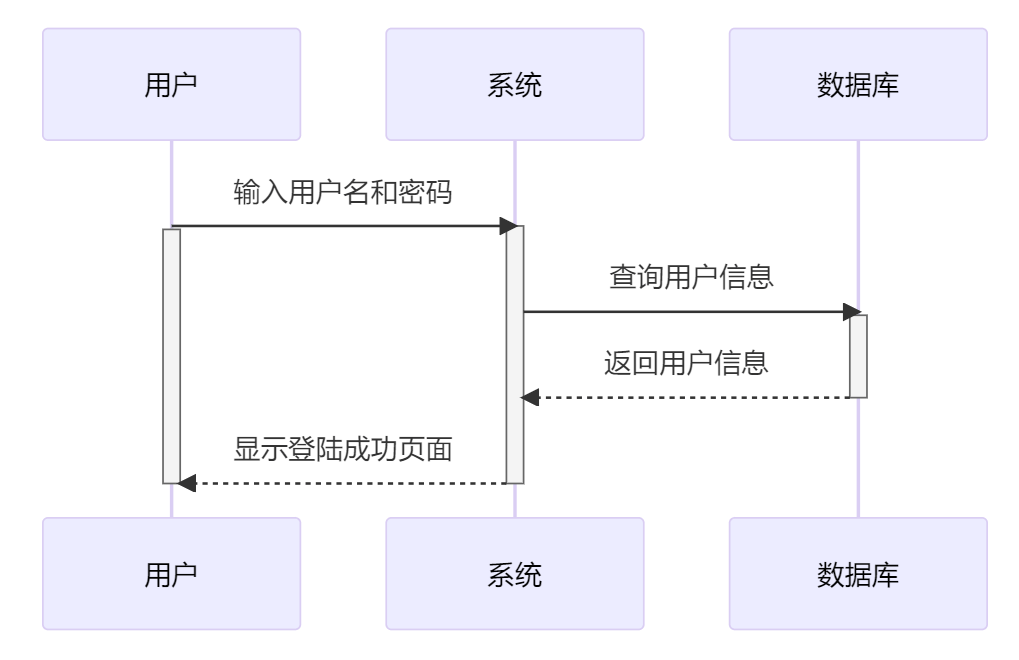

下面是一个简单的时序图示例，展示了一个用户登录系统的交互过程：

在这个示例中，用户向系统发送了一个登录请求，系统根据用户输入的用户名和密码查询数据库，然后返回用户信息给系统，最后系统显示登录成功页面给用户。

4.  时序图的应用

（1）系统设计

时序图可以用来描述用户注册流程中不同组件之间的交互关系。例如，在一个网站的用户注册流程中，用户需要填写注册表单、验证邮箱、设置密码等步骤。通过绘制时序图，可以清晰地展示每个步骤之间的时序关系和交互流程。

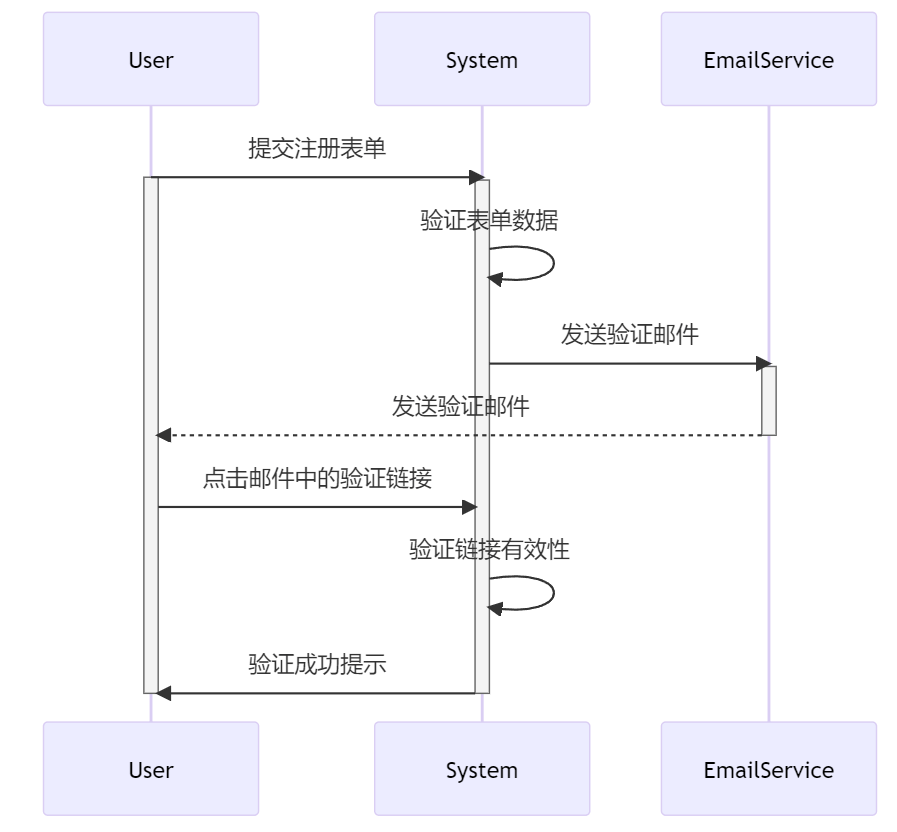

示例时序图如下：

在这个示例中，时序图展示了用户提交注册表单后，系统进行表单数据验证、发送验证邮件、用户点击验证链接等步骤的时序关系。通过时序图，产品经理和开发团队可以更好地理解和设计用户注册流程，确保流程的顺畅和交互的正确性。

（2）需求分析

时序图在需求分析中可以帮助产品经理更好地理解和描述系统的交互流程和时序关系。假设我们正在开发一个在线购物平台，需要对用户的购物流程进行需求分析。我们可以使用时序图来描述用户在购物过程中与系统的交互。

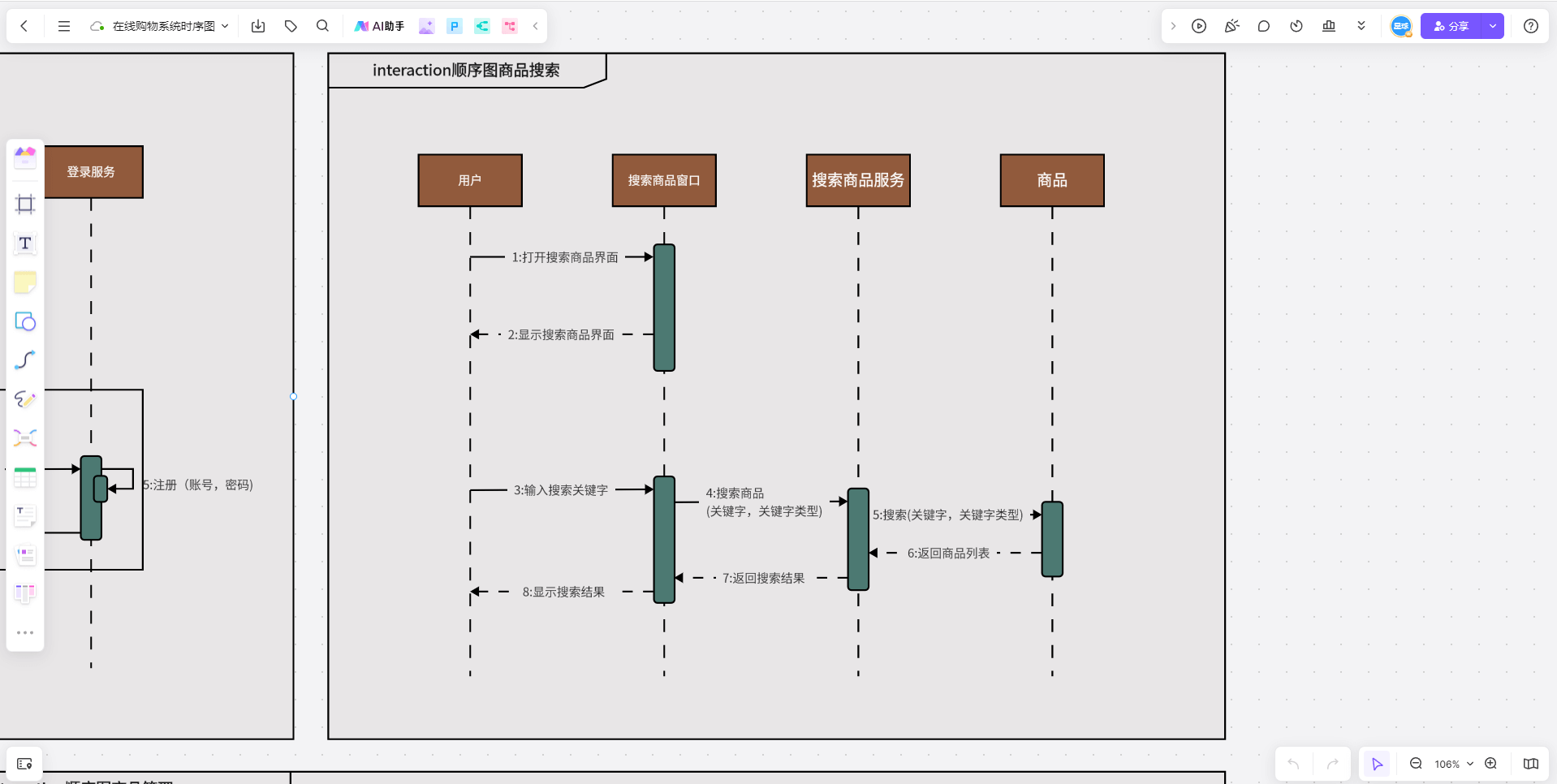

在线购物时序图模板-来自boardmix模板社区

首先，可以创建一个顾客角色，并标识出顾客与系统之间的交互事件。接下来，添加系统角色，并标识出系统对于每个交互事件的响应。通过使用时序图，可以清晰地描述用户在购物过程中与系统的交互流程和时序关系。

这有助于产品经理和开发团队更好地理解用户需求，设计出更符合用户期望的购物体验。同时，时序图还可以帮助产品经理发现潜在的问题和改进点，提高系统的可用性和用户满意度。

（3）故障排查

时序图在故障排查中可以帮助开发人员快速定位和解决系统中的问题。假设某个旅行服务网站在用户购票时出现了订单丢失的问题，需要通过故障排查找到问题的根本原因。开发人员可以使用时序图来分析整个购票过程中的各个步骤和交互。

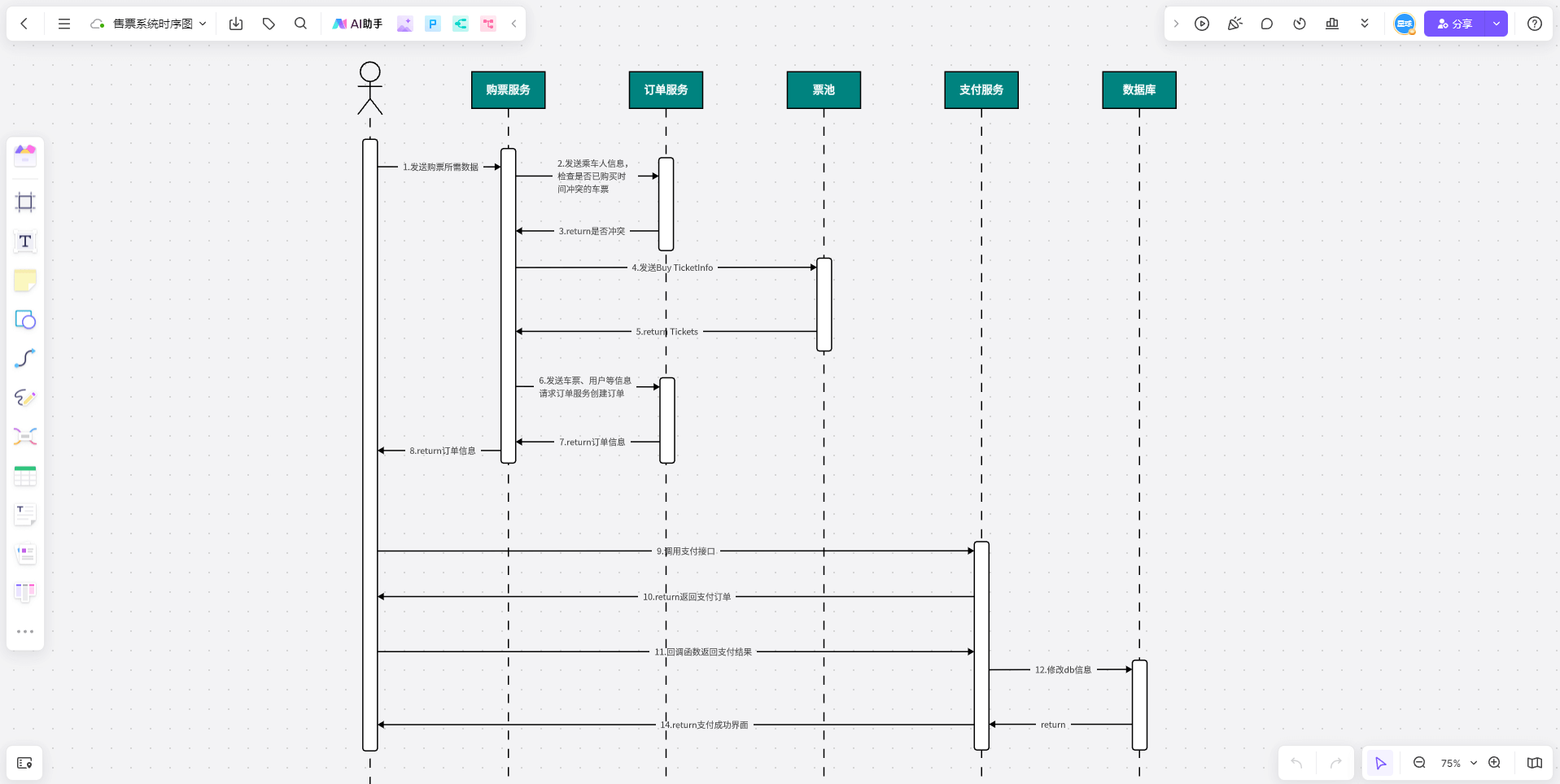

售票系统时序图模板-来自boardmix模板社区

通过观察时序图，开发人员可以发现某个步骤执行时间过长或者数据在某个环节丢失，从而锁定可能的问题点。

5.  时序图绘制工具推荐

绘制时序图时，工具的选择直接影响效率。对于技术团队，推荐优先考虑支持协作、模板丰富、兼容UML标准的工具。这里重点推荐boardmix博思白板，它针对开发者需求做了 3 大优化：

（1）专业绘图：UML 标准库+灵活定制

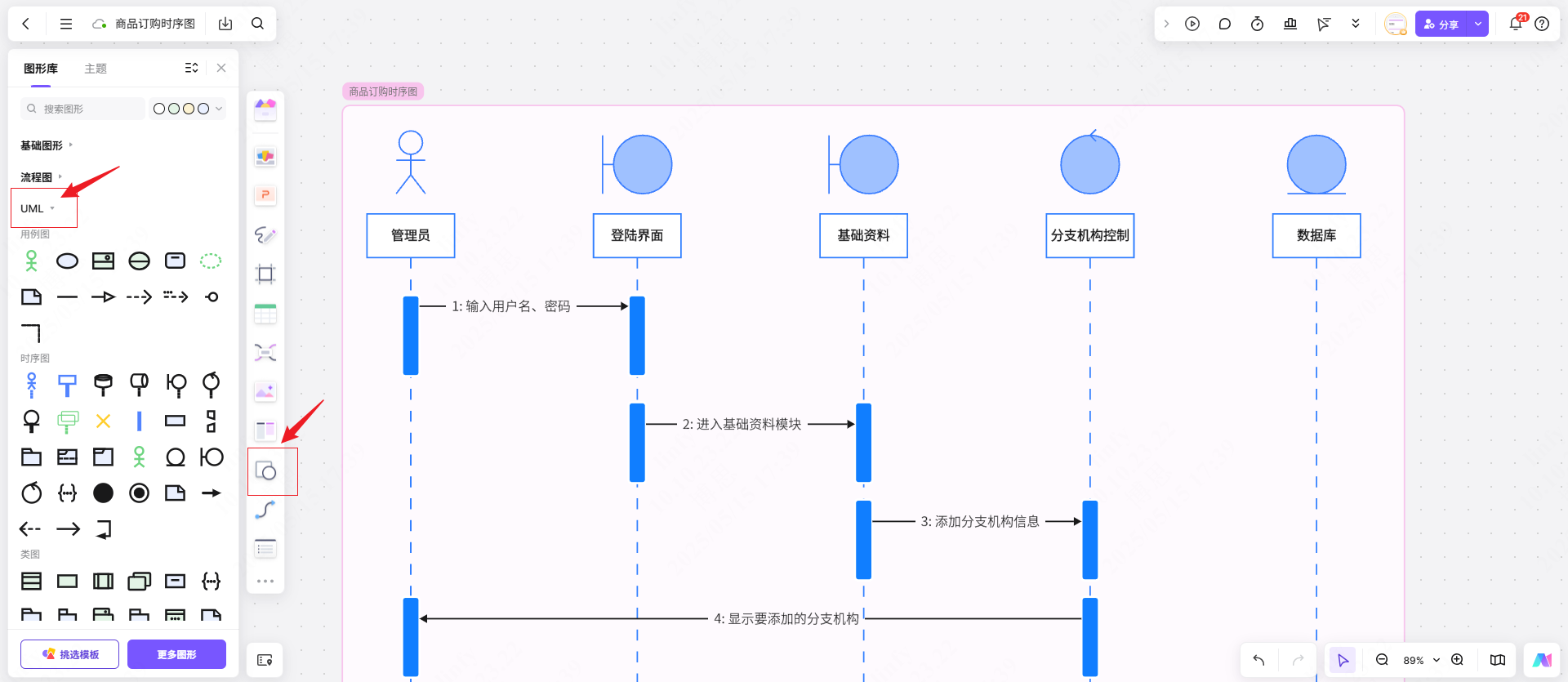

内置时序图专用符号库（参与者、生命线、消息箭头等），支持自定义线条颜色 / 样式，还能一键调用官方优化的专业模板（如登录流程、支付流程），新手也能轻松完成绘图。

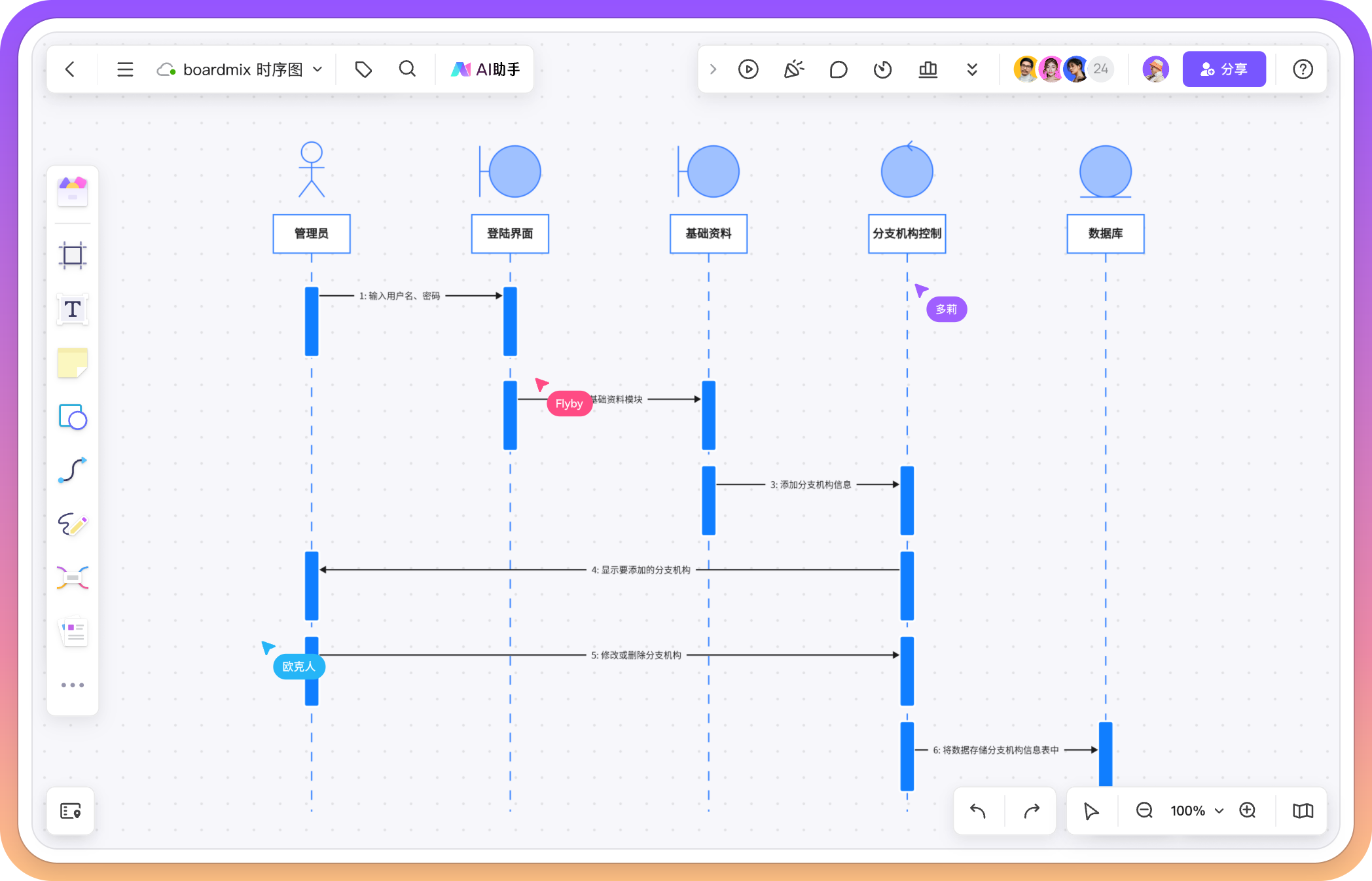

商品订购时序图模板-来自boardmix模板社区

（2）高效协作：实时编辑+远程演示

团队可在同一白板中协作绘制，支持多人同时编辑、评论标注。远程评审时，可通过 “演示模式” 动态展示消息流顺序，配合音视频会议，让跨地域沟通更高效。

（3）全流程整合：文档或数据无缝关联

除了绘图，还能直接插入需求文档、接口说明、测试用例等附件，让时序图与研发文档强关联。绘制完成后可导出为图片、PDF 或共享链接，方便嵌入技术文档。

时序图的价值，远不止 “画一张图”—— 它是培养系统思维的起点，是团队高效协作的桥梁，更是提升研发质量的利器。无论是新手学习还是资深工程师，掌握时序图的绘制与应用，都能让你在系统设计与问题排查中更游刃有余。

如果你追求功能强大、操作便捷、多人协作和创意工具的完美结合，十分推荐使用博思白板boardmix。它不仅可以提升你的思考能力，还能促进团队合作和创造力的发挥！

如果有关于时序图的实战技巧或工具使用心得，欢迎在评论区分享，一起探讨技术成长！
