AD 局部铺铜
对于 PCB 设计中的一些电源模块，因为考虑到电流的大小载流，需要加宽载流路径，走线的话，因为路径上含有过孔或者其他阻碍物，不会自动避让，不方便进行DRC 处理，这个时候可以用到局部敷铜。

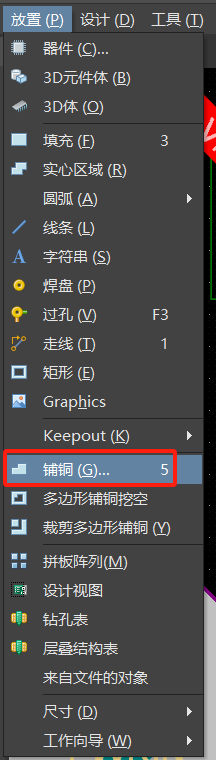

1. 点击铺铜：可使用快捷键

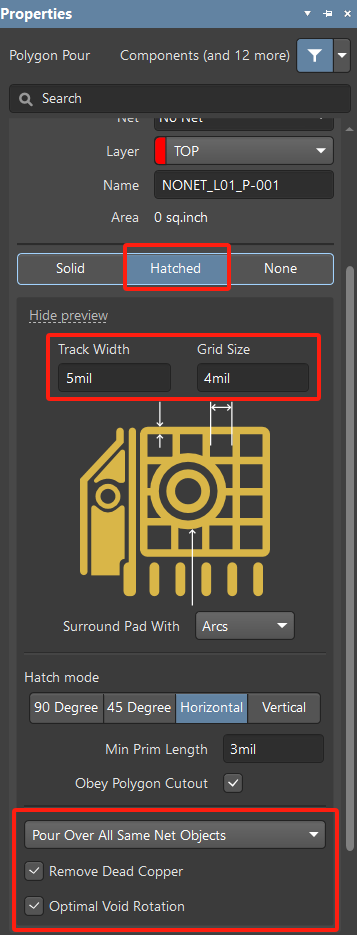

按tab键进行设置：

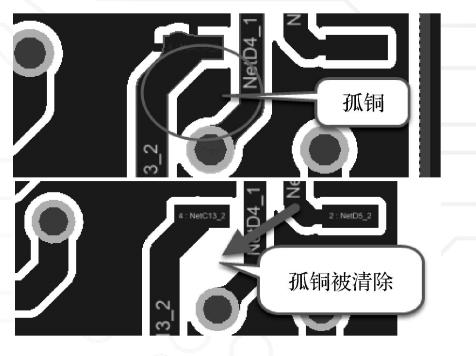

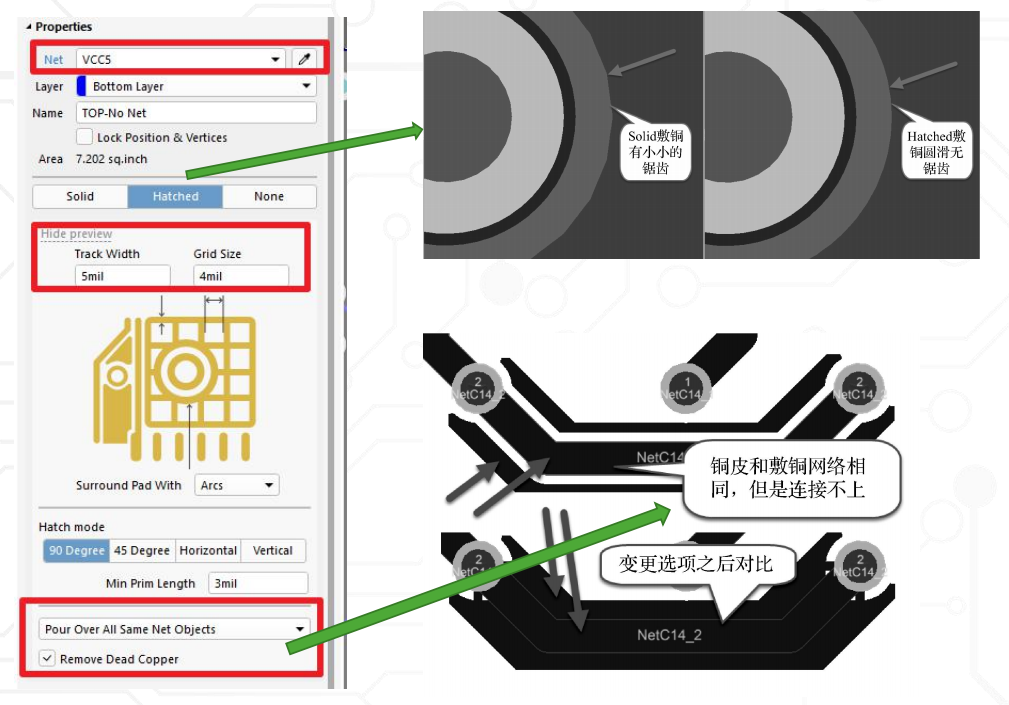

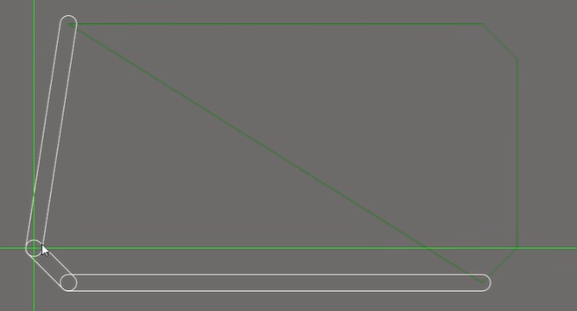

2. 再绘制铺铜的图案，注意在绘制铺铜的图案时不要出现毛刺，在拐弯的时候不要立即点击鼠标右键，而是先拐弯进入下一个步的时候再点击鼠标右键，并且通过空格键/退格键进行调整
3. 使用吸嘴可以修改网络
4. 单击鼠标右键

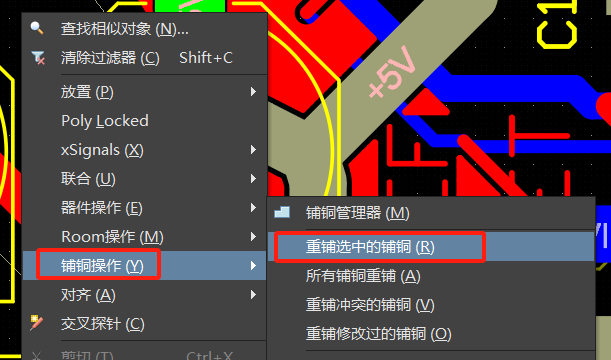

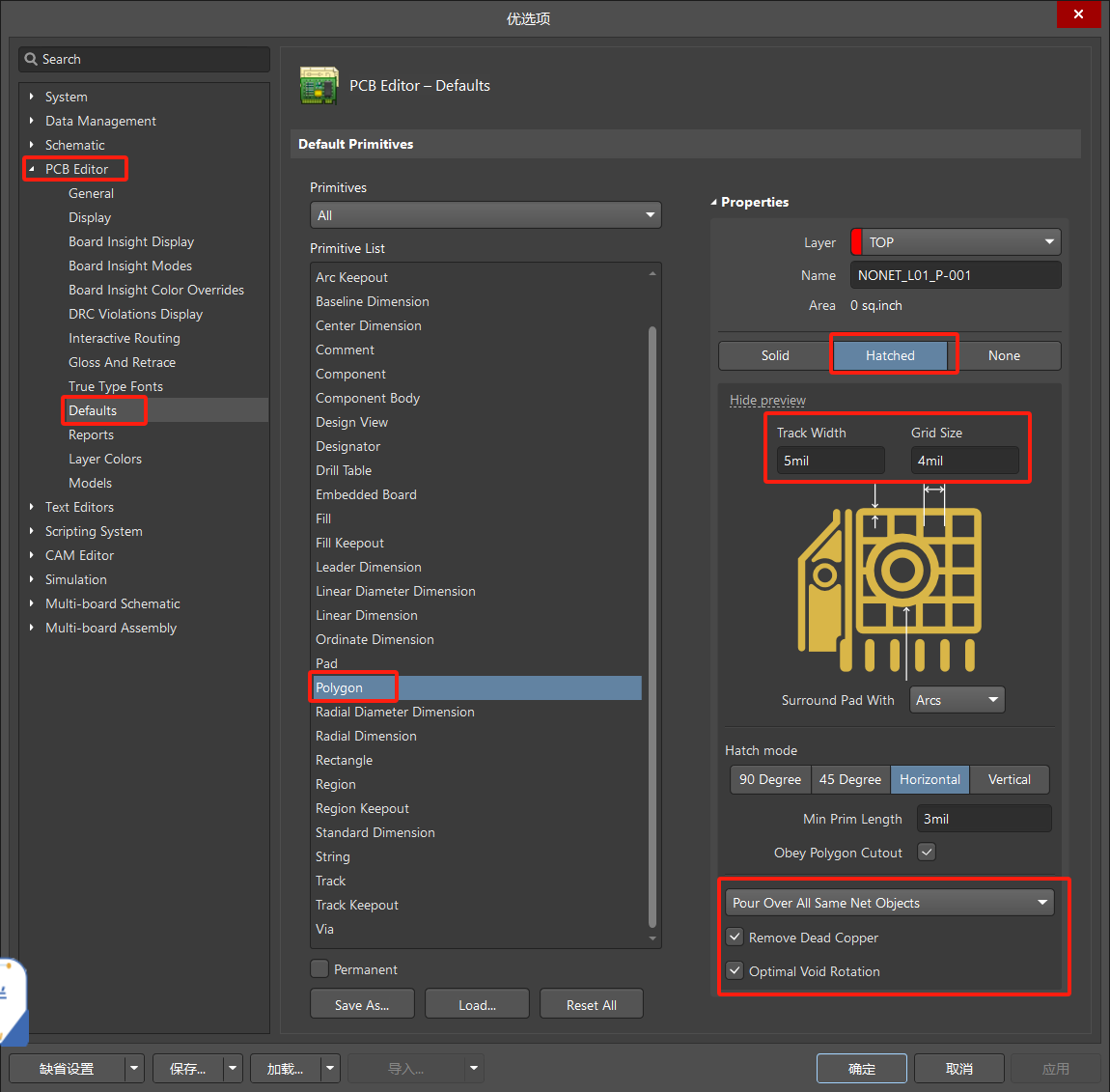

5. 在设置中修改默认铺铜选项
