7.DTH11和PWM波

backend 2025/5/15 6:04:48

目录

室内/本地温湿度检测

温湿度传感器介绍

获取手册和例程的方法

从手册中提取重要信息

传感器的分类

温度传感器类型

DHT11 的介绍

温湿度传感器的接口

温湿度传感器的时序

温湿度传感器电路介绍

IO 的配置

定时器输出 PWM 波

PWM 波介绍

PWM 波的作用：

基本定时器知识

输出 PWM 波

通用定时器输出 PWM 波

PWM 波相关的硬件

PWM 波代码实现

代码

室内/本地温湿度检测

温湿度传感器介绍

        获取温度和湿度 -- DHT11

获取手册和例程的方法

找厂家官网  立创商城

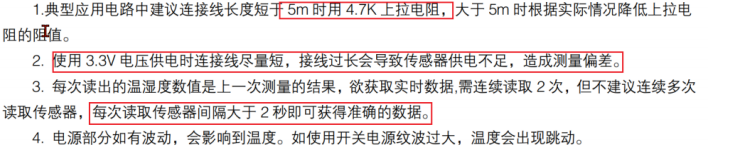

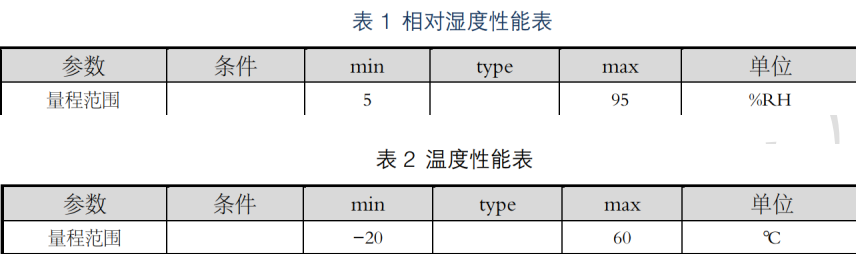

从手册中提取重要信息

        供电:

                接口：常见的接口

        数字接口：串口 单总线 IIC SPI CAN

        模拟接口：ADC

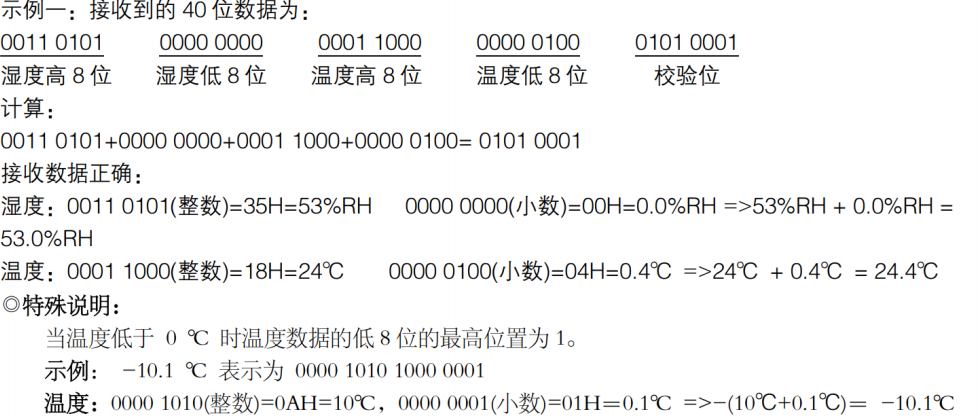

        协议数据格式：有了物理层，如何确定能够通信上，获取数据

传感器的分类

        数字接口的传感器：

                串口 单总线 IIC SPI CAN 这些接口一般都是数字接口的传感器

        模拟接口的传感器：

                电压接口或者电流接口这种叫做模拟接口传感器，采集模拟接口的传感器就需要用 ADC

温度传感器类型

        常见的温度传感器(热敏电阻)-PT100 NTC1000

        NTC 和 PTC 一个是正温度系数，一个是负温度系数，正温度系数 温度越高，电阻越大，负温度系数，温度越高，电阻越小

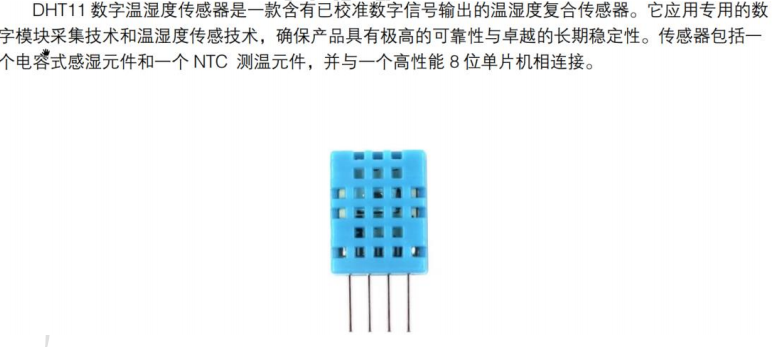

DHT11 的介绍

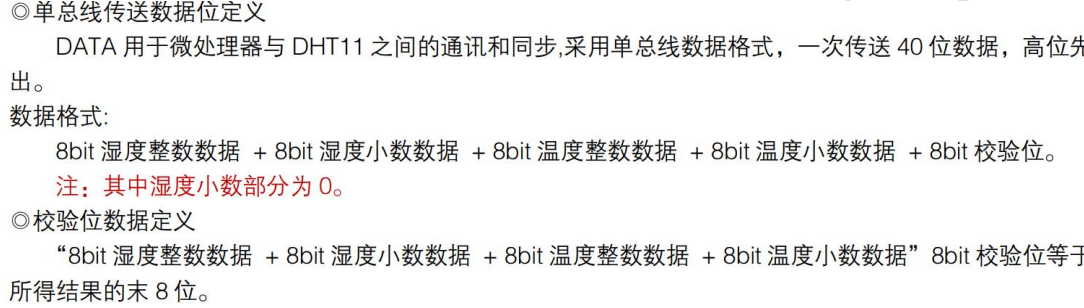

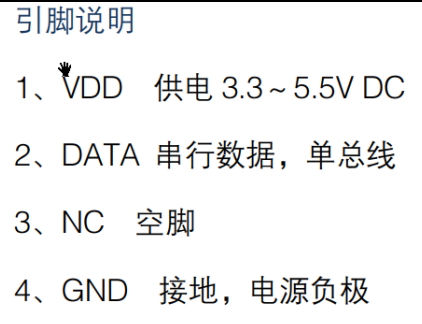

温湿度传感器的接口

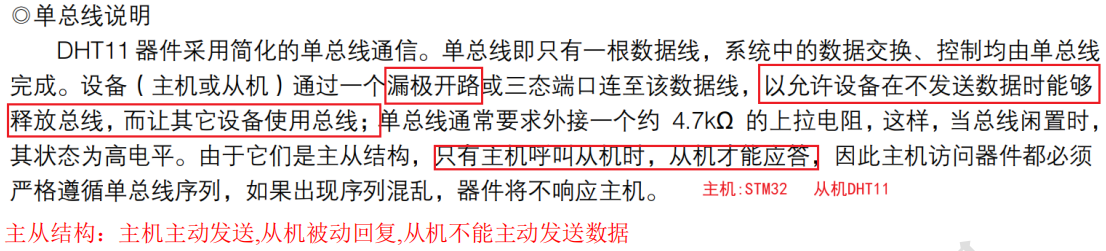

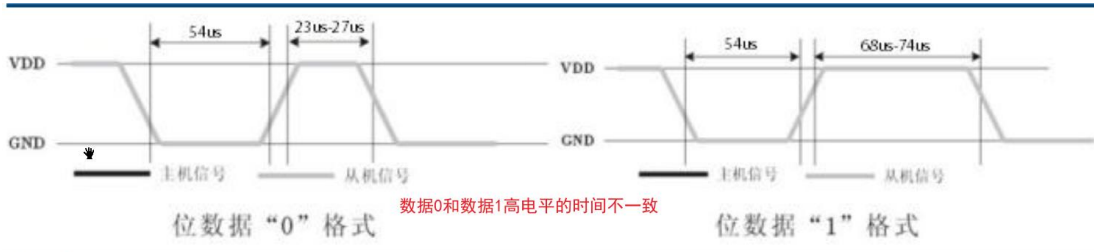

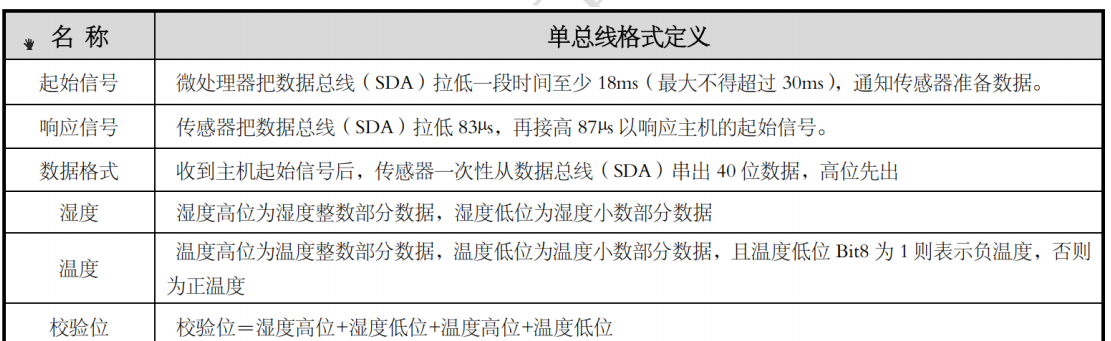

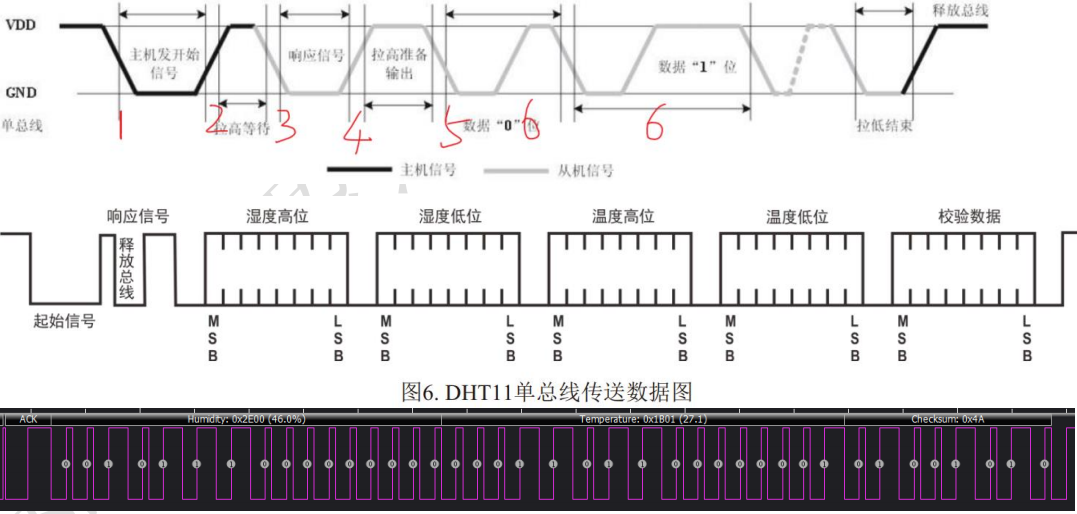

温湿度传感器的时序

        主从结构：主机主动发送,从机被动回复,从机不能主动发送数据

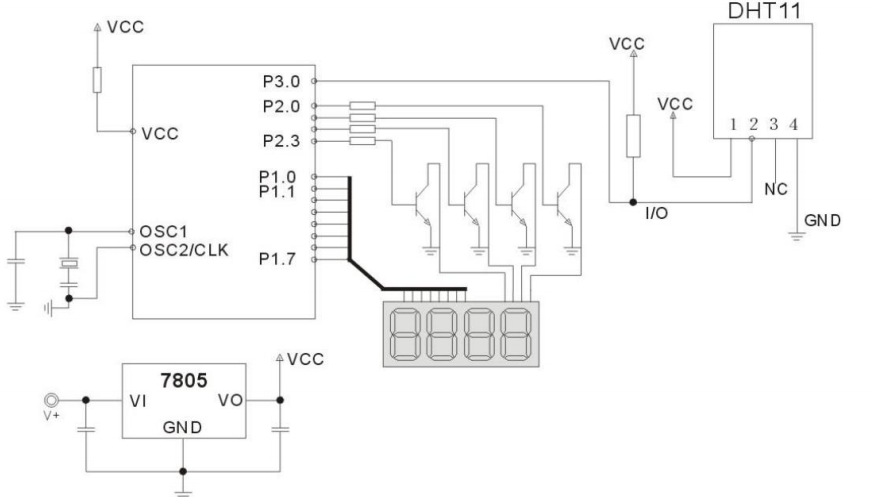

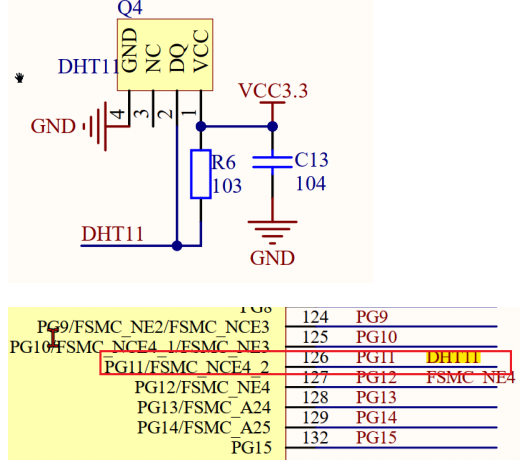

温湿度传感器电路介绍

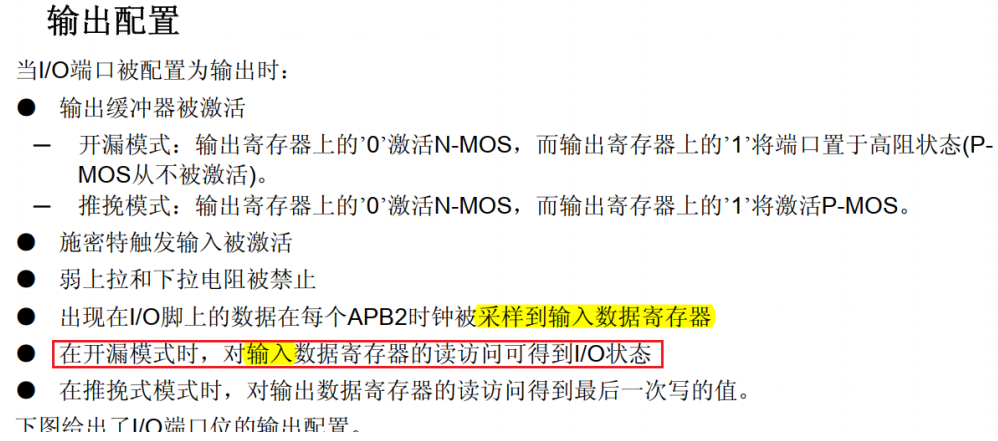

IO 的配置

        （1）配置成开漏输出

                开漏只能输出低电平，通过上拉电阻实现高电平，空闲的时候（双方都不拉低的时候）就是高电平

        （2）配置成通用推挽输出和浮空输入两种模式切换

                主机控制部分，配置成通用推挽输出

                从机控制部分，配置成浮空输入

定时器输出 PWM 波

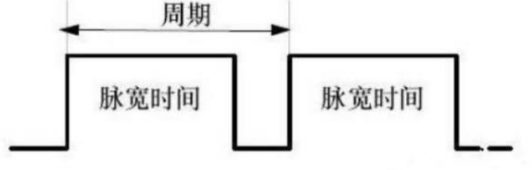

PWM 波介绍

        PWM 波 -- 脉宽可调制波形

        脉宽：指高电平持续的时间

        占空比：一个周期内 高电平的时间占总周期的的百分比

PWM 波的作用：

        1. 呼吸灯

                本质上是快速的亮灭在切换，人眼有视觉暂留，区分不出来

                相同周期内亮灭的时间不一致，人眼能察觉出来亮度不一样

        2. 电机调速

                和呼吸灯的原理是一样的

                呼吸灯和电机调速都是惯性系统(不会立马停止)

        3. 通信 -- 抗干扰能力比较强

                电动汽车充电桩里面 和 舵机

                27% 3.5KW

                54% 7KW

                舵机 不同占空比转动不同的角度

        4. 输出 0--到 Vmax 之间的任意电压

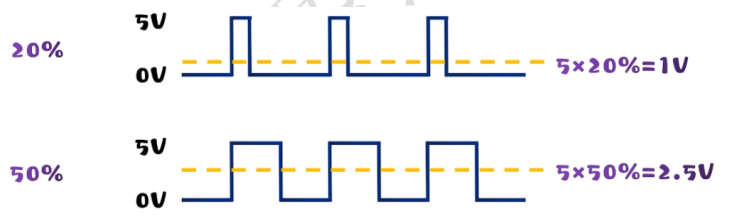

                 面积等效原理

                设备没有 2.5V 的电源,想实现 2.5V 的电压输出，就用上面的面积等效方法。就可以输出 0--5V 的任意电压，这个功能叫做 DAC(数字量转换模拟量)

基本定时器知识

        系统(滴答)定时器 -- systick -- 内核 ARM 公司

        基本定时器 -- TIM6 TIM7 -- 只有基本的定时器功能

        通用定时器 -- TIM2 TIM3 TIM4 TIM5 -- 基本定时器功能+PWM+输入捕获

        高级定时器 -- TIM1 TIM8 -- 通用定时器的基础上 + 死区 +刹车(电机使用)

        窗口看门狗 独立看门狗 RTC --本质上都是定时器

        看门狗防止程序跑飞

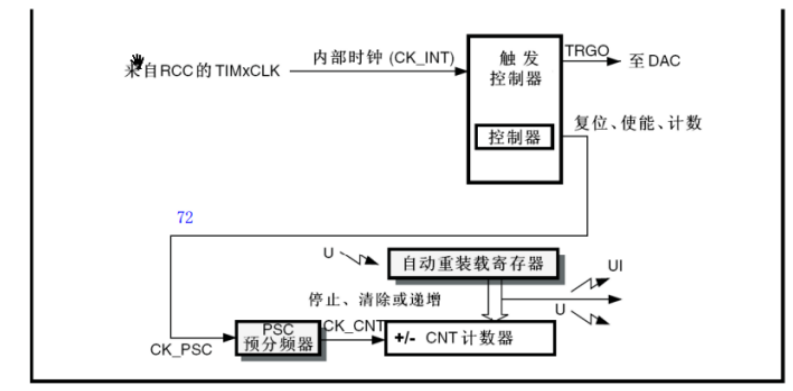

        时基单元

        外设时钟的频率 所有的定时器都是 F=72M

        预分频值 PSC

        分频之后的计数的频率(CK_CNT) f=F/PSC

        计一次数(更新 1 次数)的时间 t=1/f

        重装载值 ARR

        计数的周期 T= ARR*t=ARR*PSC/F

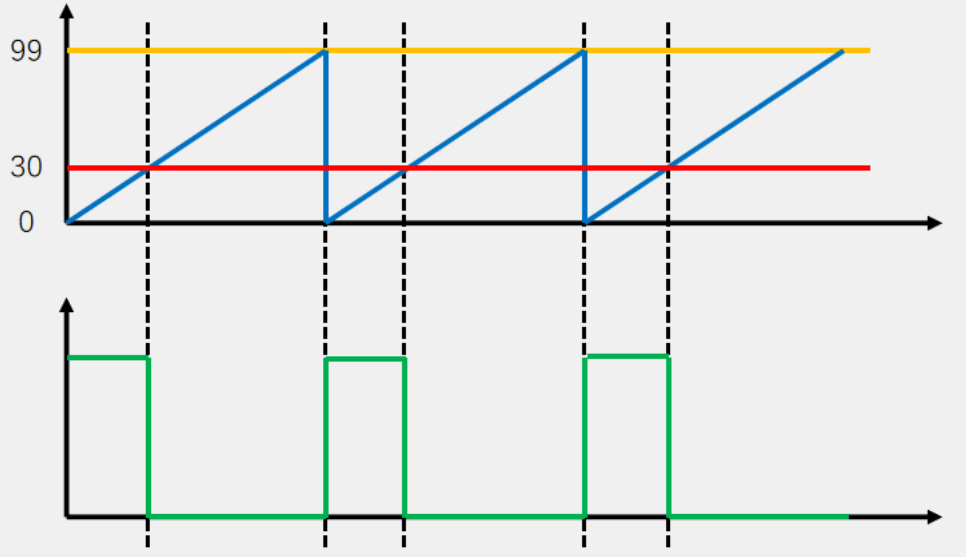

输出 PWM 波

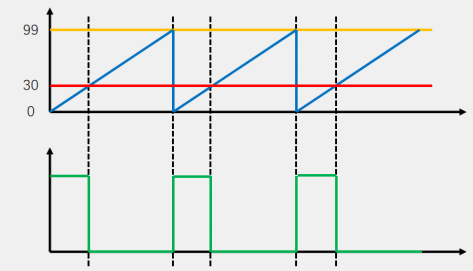

        (1) 定时器 + 手动 IO 翻转

                比较值 30

                重装载值 99

                向上计数

                当计数值<比较值 IO 口输出高电平

                当计数值>比较值 IO 口输出低电平

                注意：自己比较，IO 配置成通用推挽输出

        (2) 带 PWM 波功能的通用定时器

                比较值 30

                重装载值 99

                向上计数

                当计数值<比较值 IO 口输出高电平

                当计数值>比较值 IO 口输出低电平

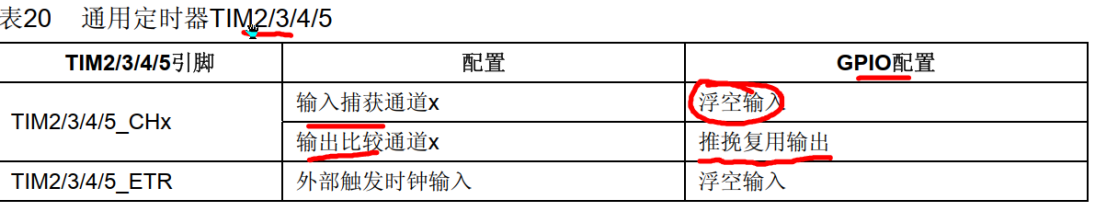

                注意：通过定时器的 PWM 外设自动比较，IO 配置成复用推挽输出

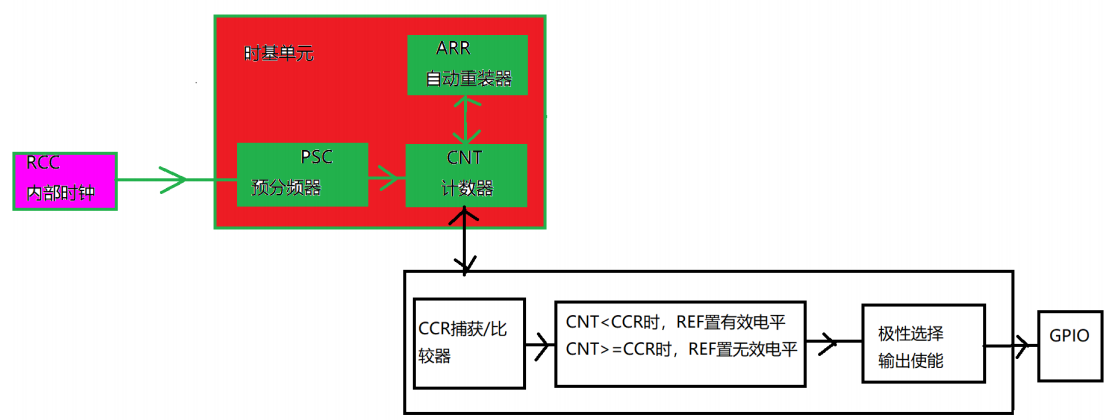

通用定时器输出 PWM 波

        基本定时器：没有 PWM 输出的功能，需要手动翻转 IO 口输出 PWM

        重装载值和预分频值决定 PWM 频率和周期

        比较值和重装载值决定占空比

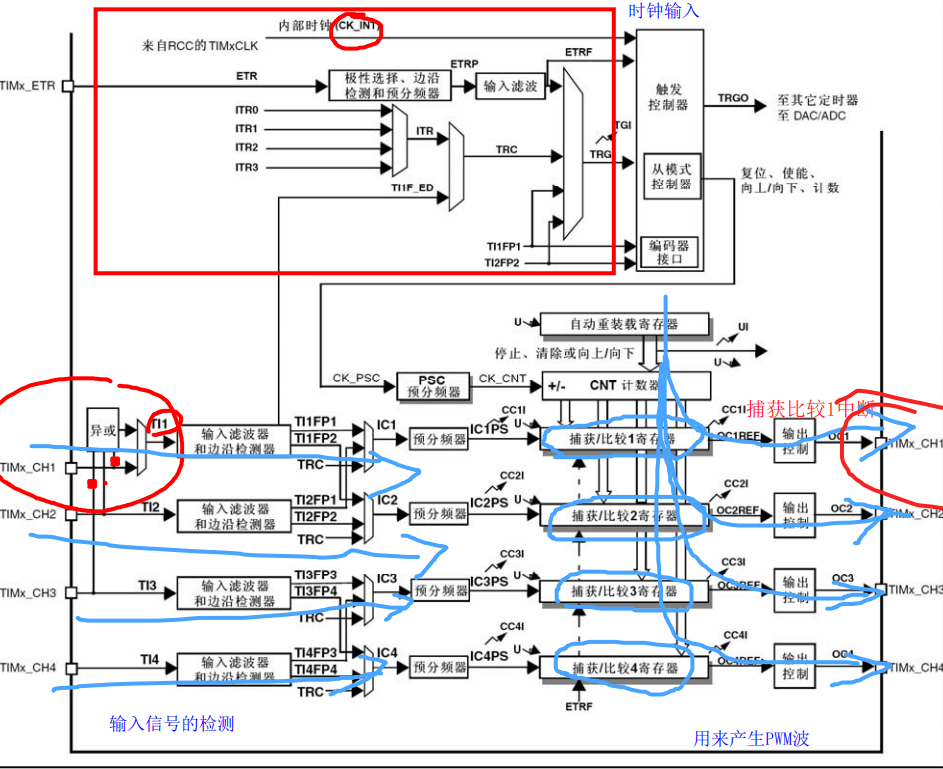

        根据上图可得，每个通用(或者高级)定时器有 4 个 PWM 的输出端口，4 个通道周期是一致的，但是比较值(占空比)可以不一致

        TIM6 和 TIM7 只有向上计数，其他定时器可以选择，向上计数，向下计数和中央对齐模式

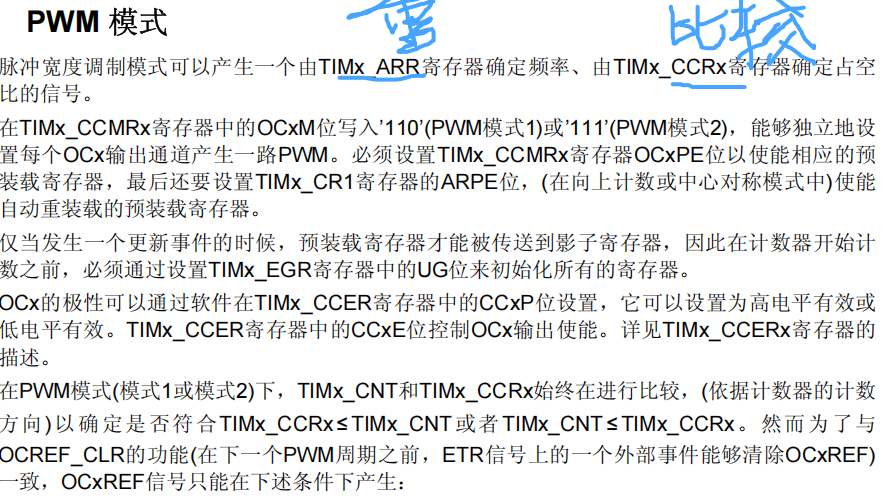

重点关注：

        ARR 100（TIMx_ARR） 比较值 66(TIMx_CCR )

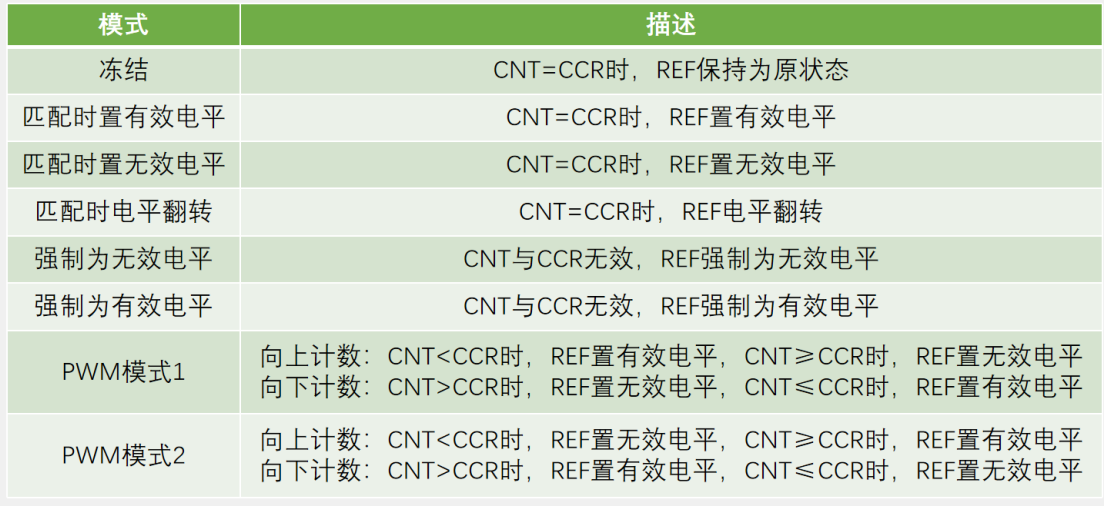

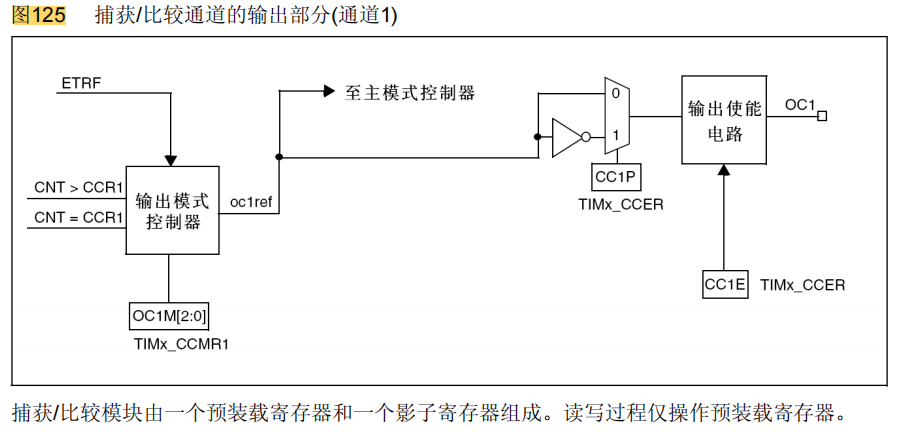

        PWM 模式 （TIMx_CCMRx 位 6:4）有效电平(TIMx_CCER 位 CCxP 位 1)

PWM1 有效电平是高电平

        向上计数 0—66 输出有效电平(高电平) 66—100 输出无效电平(低电平) 占空比 CCR/ARR

        向下计数 100—66 输出无效电平(低电平) 66—0 输出有效电平(高电平) 占空比 CCR/ARR

PWM1 有效电平是低电平

        向上计数 0—66 输出有效电平(低电平) 66—100 输出无效电平(高电平) 占空比 (ARR-CCR)/ARR

        向下计数 100—66 输出无效电平(高电平) 66—0 输出有效电平(低电平) 占空比 (ARR-CCR)/ARR

PWM2 有效电平是高电平

PWM2 有效电平是低电平

        注意: CCR/ARR 并不一定是占空比,取决于 PWM 模式和有效电平，如果想 CCR/ARR 就是占空比，应该选择 PWM1，有效电平高电平或者 PWM2，有效电平低电平

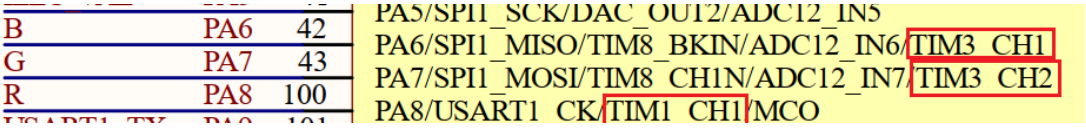

PWM 波相关的硬件

        LED1—LED4 所接的引脚，没有 TIMx_Chy 的标识，无法使用定时器的 PWM 功能，但是可以通过手动翻转 IO 控制 LED 灯亮度

        RGB 接的引脚标识 TIMx_Chy，所以可以使用 TIM 的 PWM 功能

PWM 波代码实现

需要配置的结构体

        GPIO 模式

TIM

        决定了 PWM 波的周期和频率

输出 PWM 有关的结构体

        决定了 PWM 波的占空比

代码

DHT11

void DHT11_Config(void)
{//1.开G端口时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOG, ENABLE);//2.定义结构体 xxx需要传递结构体地址GPIO_InitTypeDef GPIO_InitStruct = {0};//3.给结构体赋值GPIO_InitStruct.GPIO_Pin = GPIO_Pin_11;//代配置引脚GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;//通用开漏GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;//引脚速率GPIO_Init(GPIOG, &GPIO_InitStruct);//先释放总线，因为刚开始就是高电平，不拉低GPIO_SetBits(GPIOG,GPIO_Pin_11);
}uint8_t DHT11_Handle(void)
{uint8_t Time_out = 0;uint8_t i,j;uint8_t Buff[5]={0};uint8_t Data_Cs=0;//和校验//主机先拉低 位置1GPIO_ResetBits(GPIOG,GPIO_Pin_11);Delay_ms(18);//释放总线 位置2GPIO_SetBits(GPIOG,GPIO_Pin_11);//等待响应信号的低电平部分，低电平没到来之前一直是高电平while(GPIO_ReadInputDataBit(GPIOG,GPIO_Pin_11)==Bit_SET){//还未等到响应信号的低电平Time_out++;Delay_us(1);if(Time_out>=100){//设备异常，响应失败，应答失败return 0;}}//等到响应信号低电平，然后时序到拉高准备输出，高电平没到来前一直是低电平 位置3Time_out=0;while(GPIO_ReadInputDataBit(GPIOG,GPIO_Pin_11)==Bit_RESET){//还未等到响应信号的高电平Time_out++;Delay_us(1);if(Time_out>=100)//传感器总线先拉低{//100us中有83us是响应信号的低电平,剩下17us等待响应信号高电平，如果17秒没等到，设备异常返回return 0;}}for(i=0;i<5;i++){//5次for(j=0;j<8;j++){//一次8位Time_out=0;//刚等到响应信号的高电平,等待数据位的低电平部分,数据位低电平没有到来之前,一直是高电平,位置4while(GPIO_ReadInputDataBit(GPIOG,GPIO_Pin_11)==Bit_SET){//还未等到响应信号的高电平Time_out++;Delay_us(1);if(Time_out>=100)//在拉高以 响应主机的起始信号{//100us中有87us是响应信号的高电平,剩下13us等待响应信号低电平，如果13秒没等到，设备异常返回return 0;}}Time_out=0;//刚等到数据位的低电平,等待数据位的高电平部分,数据位高电平没有到来之前,一直是低电平,位置5while(GPIO_ReadInputDataBit(GPIOG,GPIO_Pin_11)==Bit_RESET){//还未等到响应信号的高电平Time_out++;Delay_us(1);if(Time_out>=100){//100us中有54us是响应信号的低电平,剩下46us等待响应信号高电平，如果46秒没等到，设备异常返回return 0;}}//刚等到数据位的高电平，延时30us，去区分收到的数据是0还是1，到位置6Delay_us(30);if((GPIO_ReadInputDataBit(GPIOG,GPIO_Pin_11)==Bit_RESET)){//数据0，高位先发Buff[i] &= ~(0x01<<(7-j));		}else{//数据1，高位先发Buff[i] |= (0x01<<(7-j));}}}Data_Cs=Buff[0]+Buff[1]+Buff[2]+Buff[3];if(Data_Cs==Buff[4]){//校验正确if((Buff[3] & 0x80) == 0) //0001 1000{//正温Dht.Tem = (Buff[2]+(Buff[3] & 0x7F) * 0.1);}else{//负温Dht.Tem = - (Buff[2]+(Buff[3] & 0x7F) * 0.1);}Dht.Hum = Buff[0];printf("温度=%.1f ,湿度=%d\r\n", Dht.Tem, Dht.Hum);return 1;}else{printf("DHT11校验不正确\r\n");return 0;}return 0;
}

PWM

void PWM_Config(void)
{//1.开A端口时钟  //方法1：中文固件库手册 15.2.22  路径：授课大纲资料\1.项目分析与环境搭建\资料\芯片相关资料//方法2：找到对应的.h文件最下面   stm32f10x.h 693行RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//2.定义结构体  XXX_init需要传递结构体变量地址GPIO_InitTypeDef GPIO_InitStruct={0};//3.给结构体赋值  中文固件库手册,Table 182--Table 185GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;//浮空输入GPIO_InitStruct.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_7|GPIO_Pin_6;//待配置的引脚GPIO_InitStruct.GPIO_Speed = GPIO_Speed_10MHz;//引脚速率//4.调用XXX_Init函数，将参数写入到寄存器中//void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);	//中文固件库手册：10.2.3//stm32f10x_gpio.h  351行GPIO_Init(GPIOA,&GPIO_InitStruct);	//5.开TIM3的时钟//void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState); stm32f10x_rcc.h  693行//void RCC_APB1PeriphClockCmd(uint32_t RCC_APB1Periph, FunctionalState NewState);	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1,ENABLE);//6.定义结构体   XXX_Init函数    void TIM_TimeBaseInit(TIM_TypeDef* TIMx, TIM_TimeBaseInitTypeDef* TIM_TimeBaseInitStruct);TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct={0};//7.给结构体赋值
//	TIM_TimeBaseInitStruct.TIM_ClockDivision = //时钟分割 输入捕获才使用TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Up; //计数模式,向上或者向下TIM_TimeBaseInitStruct.TIM_Period = TIM_ARR_Value-1;//重装载值TIM_TimeBaseInitStruct.TIM_Prescaler = 720-1;//预分频值
//	TIM_TimeBaseInitStruct.TIM_RepetitionCounter	//该参数只用在高级定时器,晚上作业也不用配置//8.调用XXX_Init函数将参数写入到寄存器中TIM_TimeBaseInit(TIM3,&TIM_TimeBaseInitStruct);	TIM_TimeBaseInit(TIM1,&TIM_TimeBaseInitStruct);			//9.使能定时器   参考手册15.4.1  的位0置1
//void TIM_Cmd(TIM_TypeDef* TIMx, FunctionalState NewState);	 stm32f10x_tim.h 1067行TIM_Cmd(TIM3,ENABLE);	TIM_Cmd(TIM1,ENABLE);//10.定义PWM波相关的结构体
//具体用哪个函数,取决于CHx编号
//void TIM_OC1Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);	TIMx_CH1	 stm32f10x_tim.h 1057行
//void TIM_OC2Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct); TIMx_CH2
//void TIM_OC3Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct); TIMx_CH3
//void TIM_OC4Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct); TIMx_CH4TIM_OCInitTypeDef TIM_OCInitStruct={0};//11.给结构体赋值TIM_OCInitStruct.TIM_OCMode = TIM_OCMode_PWM1;  //PWM模式1TIM_OCInitStruct.TIM_OCPolarity = TIM_OCPolarity_High; //有效电平高电平TIM_OCInitStruct.TIM_OutputState = TIM_OutputState_Enable;  //输出使能TIM_OCInitStruct.TIM_Pulse = 66;//比较值 范围0--ARR之间
//	TIM_OCInitStruct.TIM_OCIdleState	//只用在高级定时器 TIM1 TIM8
//	TIM_OCInitStruct.TIM_OutputNState	//只用在高级定时器 TIM1 TIM8
//	TIM_OCInitStruct.TIM_OCNIdleState //只用在高级定时器 TIM1 TIM8
//	TIM_OCInitStruct.TIM_OCNPolarity	//只用在高级定时器 TIM1 TIM8//12.根据要设置的通道，调用对应的init函数，将参数写入寄存器TIM_OC1Init(TIM3,&TIM_OCInitStruct);TIM_OC2Init(TIM3,&TIM_OCInitStruct);	TIM_OC1Init(TIM1,&TIM_OCInitStruct);//13.使能ARR预装载功能
//void TIM_ARRPreloadConfig(TIM_TypeDef* TIMx, FunctionalState NewState);	 stm32f10x_tim.h 1092行 TIM_ARRPreloadConfig(TIM3,ENABLE);TIM_ARRPreloadConfig(TIM1,ENABLE);//14.使能比较值的预装载功能
//void TIM_OC1PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);  stm32f10x_tim.h 1096行 TIM_OC1PreloadConfig(TIM3,TIM_OCPreload_Enable);TIM_OC1PreloadConfig(TIM1,TIM_OCPreload_Enable);//15.高级定时器的PWM波功能加上这句话
//void TIM_CtrlPWMOutputs(TIM_TypeDef* TIMx, FunctionalState NewState);  stm32f10x_tim.h 1068行 TIM_CtrlPWMOutputs(TIM1,ENABLE);
}
