AI-Talk开发板之驱动1.28寸圆屏

一、屏幕参数

尺寸：1.28寸

分辨率：240x240

驱动IC：GC9A01

接口类型：4线SPI

二、SDK适配

1、SDK中加入相关文件

当前所用SDK版本为v2.7.2

相关文件如下：

├─bindings
│  └─display
│          galaxyc,gc9a01.yaml
│
├─csk6011a_eye_lcd
│  │  board.cmake
│  │  csk6011a_eye_lcd.dts
│  │  csk6011a_eye_lcd.yaml
│  │  csk6011a_eye_lcd_defconfig
│  │  csk6011a_eye_lcd_pinctrl.dtsi
│  │  Kconfig.board
│  │  Kconfig.defconfig
│  │
│  └─doc
│          index.rst
│
├─drivers
│  └─display
│          display_gc9a01_csk6.c
│          display_gc9a01_csk6.h
│          Kconfig.gc9a01_csk6
│
└─eye_lcd│  CMakeLists.txt│  prj.conf│  README.rst│  sample.yaml│└─srcmain.c

将csk6011a_eye_lcd整个目录放到/duomotai_ap/.sdk/csk/boards/arm/路径下；

将drivers/display里面的内容放到duomotai_ap/.sdk/csk//drivers/display路径下；

将bindings/display 里面的内容放到duomotai_ap/.sdk/zephyr/dts/bindings/display/路径下；

将eye_lcd整个目录放到/duomotai_ap/apps下；

2、drivers中加入对gc9a01的支持

CMakeLists.txt添加

zephyr_library_sources_ifdef(CONFIG_GC9A01_CSK6 display_gc9a01_csk6.c)

 Kconfig添加

rsource "Kconfig.gc9d01_csk6"

三、编译

lisa zep build -b csk6011a_eye_lcd apps/eye_lcd -p

四、效果

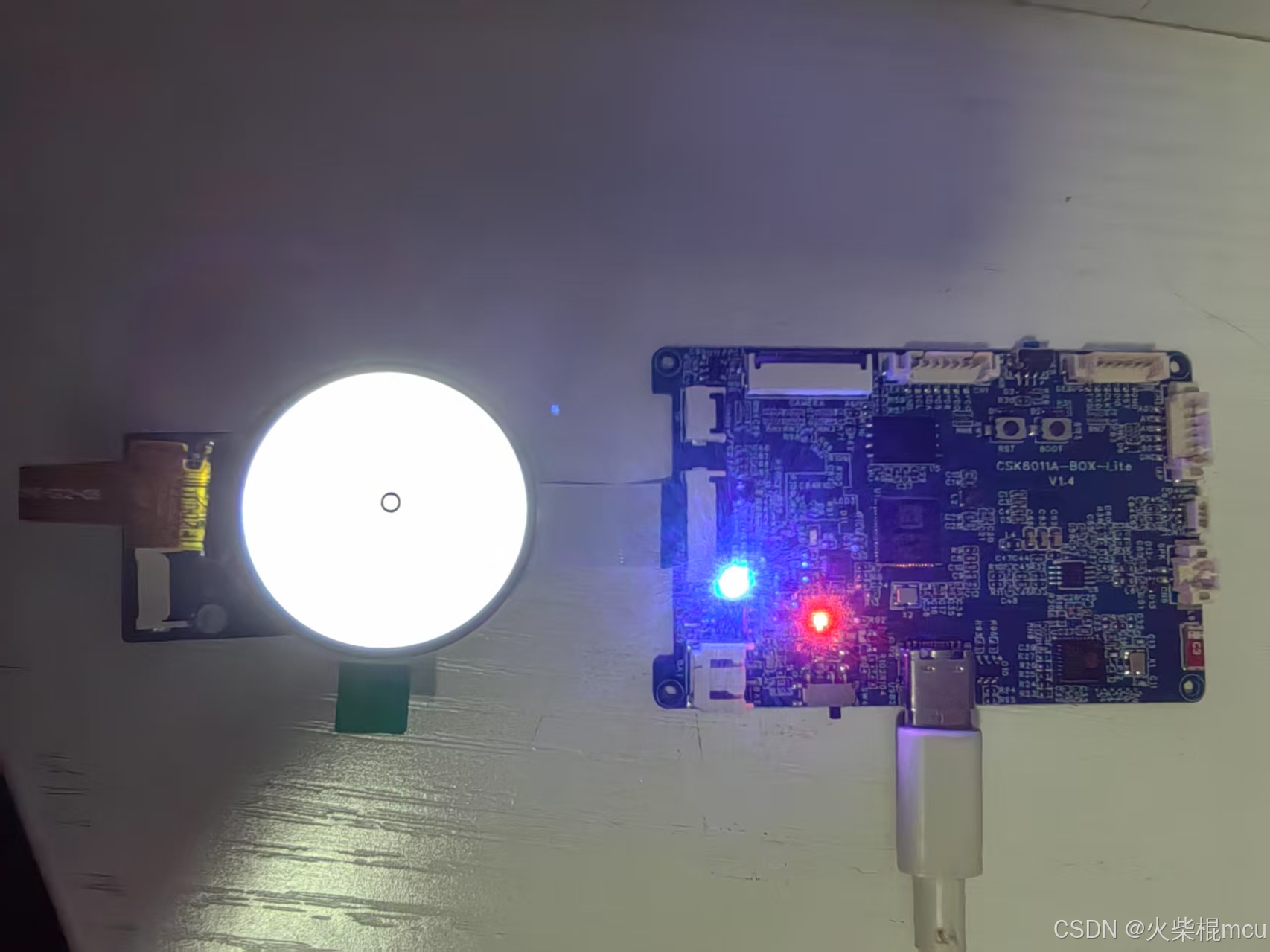

烧录固件后的运行效果：
