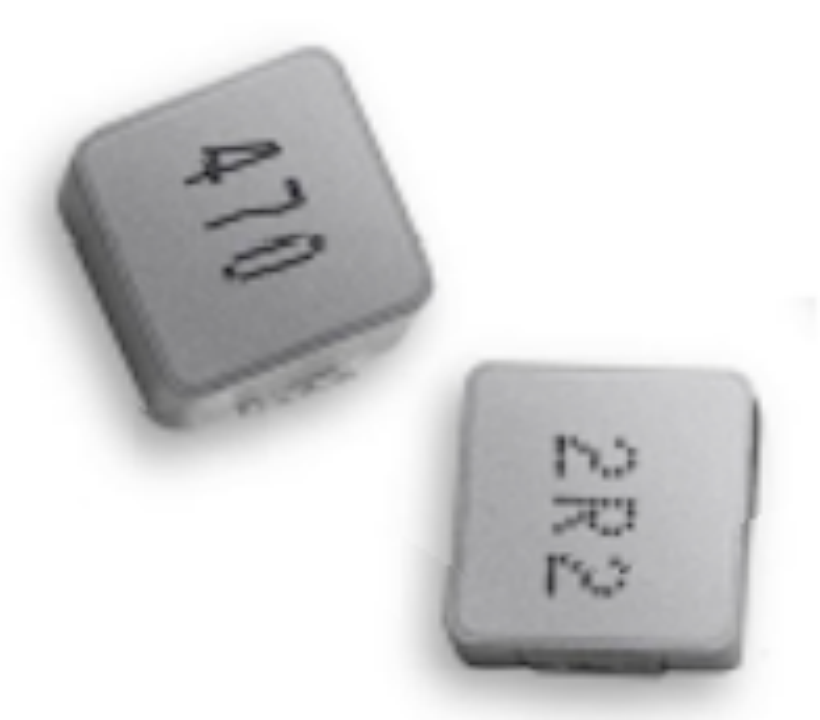

LC滤波电路使用TSMI一体成型贴片电感的好处
一、LC滤波电路
- 直流电路中
LC滤波电路的核心作用是实现能量筛选与信号净化。在直流电源应用中（如整流电路后级），电感
L通过其感抗特性阻碍高频纹波电流的突变，而电容C则通过容抗特性吸收电压波动，两者协同作用可显著降低输出电压的纹波系数，确保负载端获得平滑的直流电。例如，在开关电源中，LC滤波能有效滤除高频开关噪声，避免对敏感电子元件造成干扰。其工作原理基于电感的“储能-释能”动态平衡和电容的“充放电”缓冲效应，尤其在负载电流变化时，电感抑制瞬态电流冲击，电容则快速补偿电压波动，从而维持系统稳定性。
- 交流电路中
在交流信号处理中，LC滤波电路通过频率选择特性实现信号分离与噪声抑制。当LC元件构成谐振回路时，其谐振频率
决定了通带范围：低通滤波会衰减高于截止频率的信号，保留低频有用成分（如音频信号去噪）；带通或带阻滤波则可提取或屏蔽特定频段信号（如射频通信中的信道选择）。此外，LC滤波的高品质因数（Q值）使其在选频网络中表现出优异的频率分辨能力，常用于无线电接收机、振荡电路等场景，既能提升信号纯净度，又可避免有源滤波的供电依赖和复杂度问题。
二、HDMI2.0电磁兼容问题
滤波电路的作用至关重要，它能够有效地滤除电路中的杂波和干扰信号，确保输出信号的纯净与稳定。LC滤波电路，作为滤波电路的一种重要类型，由电感（L）和电容（C）组成，广泛应用于各种电子设备中。一体成型电感具有高Q值（品质因数）和低损耗的特点能够减少能量损耗，提高滤波效率，而且体积小巧、结构紧凑在LC滤波电路中可以大大节省电路空间，在智能手机、平板电脑等便携式设备中尤为重要；由于屏蔽的结构器，其磁屏蔽效果优异、电气性能比较稳定，助于增强LC滤波电路的稳定性。在复杂的电磁环境中，能够有效地减少外界干扰对电路的影响，确保输出信号的纯净与稳定。
| 一体成型电感和传统绕线电感对比 | ||
| 特性 | 一体成型电感 | 传统绕线电感 |
| EMI抑制 | 全屏蔽，漏磁可忽略 | 需额外磁屏蔽罩 |
| 高频损耗 | 磁芯损耗低，适用1MHz+ | 高频下损耗剧增 |
| 机械强度 | 抗震抗冲击，适合移动设备 | 线圈易变形，可靠性低 |
| 成本 | 单颗成本高，但省去屏蔽/散热成本 | 初始成本低，系统成本可能更高 |
三、产品特点
- 强EMI抑制，降低噪声辐射
全封闭磁屏蔽结构：一体成型工艺将线圈完全包裹于磁性材料中，漏磁减少90%以上，避免对周围电路（如射频模块、传感器）的干扰。
- 高频性能优异，支持高开关频率
低损耗磁芯材料：采用铁硅铬（Fe-Si-Cr）或纳米晶合金磁芯，高频下（1MHz~10MHz）磁损（Core Loss）仅为铁氧体的1/3，适合高频DC-DC转换器滤波。
- 低DCR，提升能效
直流电阻（DCR）优化：一体成型工艺减少绕线接触电阻，DCR可低至10mΩ以下，降低导通损耗
- 抗饱和能力强，稳定性高
高饱和电流（Isat）：磁芯材料与结构优化使饱和电流提升30%~50%，避免大电流下电感值骤降。
- 小型化与高密度布局
紧凑封装：最小可达0402（1.0×0.5mm），比传统电感体积缩小50%，适合智能穿戴设备、微型传感器等高密度PCB。
- 抗机械与环境应力
抗震防潮：环氧树脂封装结构耐振动（通过20G加速度测试）、防潮（支持-55℃~+125℃宽温工作），适用于车载、工控等严苛环境。
四、产品优点
- 屏蔽式结构设计
- 通过低直流电阻实现低损耗
- 采用金属磁粉芯实现高性能（饱和电流）
- 复合结构带来超低蜂鸣噪声
- 符合RoHS标准、无卤素且满足REACH法规要求

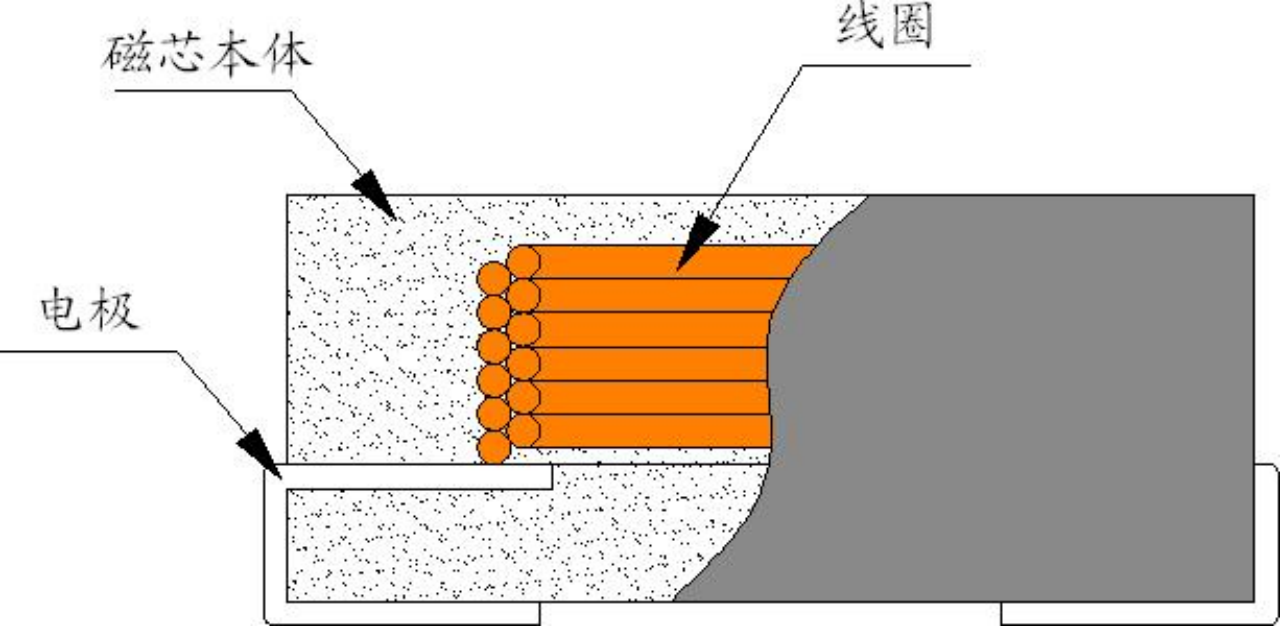

五、产品结构
| 材料清单 | |||
| No. | 项目 | 材料 | 时源电感材料 |
| 1 | Core | Fe-Si-Cr | TSMI OR EQ |
| 2 | Copper | Polyester Imide Enamelled Wire | Elektrisola OR EQ |
| 3 | Terminal Electrode | Cu | BD OR EQ |
| Ni/Sn Plating | |||
| 4 | Ink | Black Ink | TXQ OR EQ |

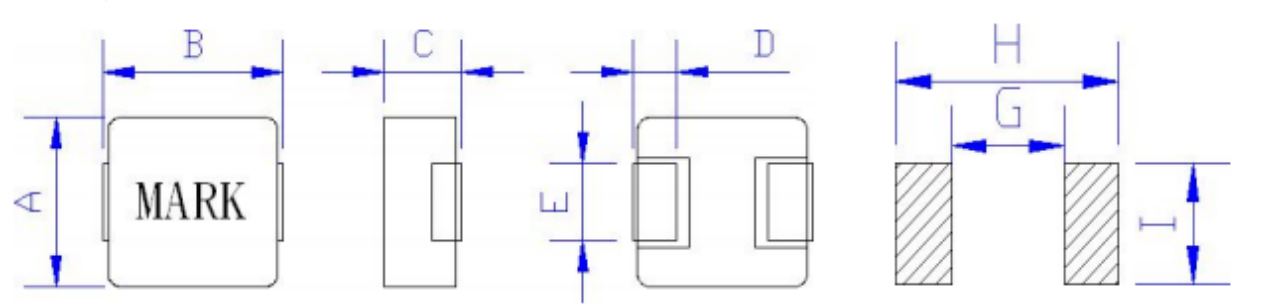

六、产品尺寸
 | ||||||||
| Series | A | B | C | D | E | G | H | I |
| TSMI0420 | 4.05±0.25 | 4.45±0.50 | 2.00 Max | 1.10±0.30 | 2.00±0.30 | 1.70 Ref | 5.10 Ref | 2.30 Ref |
七、产品应用
- 直流/直流转换器
- 交换机与服务器
- LED照明设备
- 电池供电装置
- 基站设备
- 掌上电脑/笔记本/台式设备液晶电视
- DVD播放器
- 个人电脑
- 音频播放器
八、产品规格和电气特征
| 型号规格 | 标称感量 | 精度级别 | 测试频率 | 测试电压 | 直流电阻 | 额定电流 | 饱和电流 | |||
| Typ | Max | Typ | Max | Typ | Max | |||||
| TSMI0420P-R10MT | 0.10 | ±30% | 100 | 1000 | 4.4 | 5.3 | 12.0 | 13.0 | 20.0 | 22.0 |
| TSMI0420P-R22MT | 0.22 | ±20% | 100 | 1000 | 5.3 | 6.4 | 10.0 | 12.0 | 13.0 | 14.0 |
| TSMI0420P-R27MT | 0.27 | ±20% | 100 | 1000 | 8.5 | 10.2 | 8.5 | 9.0 | 11.0 | 12.0 |
| TSMI0420P-R33MT | 0.33 | ±20% | 100 | 1000 | 8.5 | 10.2 | 8.5 | 9.0 | 11.0 | 12.0 |
| TSMI0420P-R47MT | 0.47 | ±20% | 100 | 1000 | 10.5 | 13.2 | 8.0 | 8.5 | 10.0 | 11.0 |
| TSMI0420P-R56MT | 0.56 | ±20% | 100 | 1000 | 16.5 | 20.0 | 6.5 | 7.0 | 9.0 | 10.0 |
| TSMI0420P-R68MT | 0.68 | ±20% | 100 | 1000 | 17.5 | 21.0 | 6.0 | 6.5 | 8.5 | 9.0 |
| TSMI0420P-1ROMT | 1.0 | ±20% | 100 | 1000 | 27.0 | 32.0 | 5.5 | 6.0 | 7.0 | 8.0 |
| TSMI0420P-1R5MT | 1.5 | ±20% | 100 | 1000 | 32.5 | 39.0 | 4.5 | 4.8 | 6.5 | 7.0 |
| TSMI0420P-2R2MT | 2.2 | ±20% | 100 | 1000 | 48.0 | 55.0 | 3.6 | 4.0 | 5.5 | 6.0 |
| TSMI0420P-3R3MT | 3.3 | ±20% | 100 | 1000 | 77.0 | 85.0 | 3.0 | 3.3 | 4.0 | 4.0 |
| TSMI0420P-4R7MT | 4.7 | ±20% | 100 | 1000 | 100.0 | 110.0 | 2.2 | 2.5 | 3.0 | 3.5 |
| TSMI0420P-6R8MT | 6.8 | ±20% | 100 | 1000 | 142.0 | 156.0 | 2.0 | 2.2 | 2.5 | 3.0 |
| TSMI0420P-100MT | 10 | ±20% | 100 | 1000 | 220.0 | 245.0 | 1.6 | 1.8 | 2.2 | 2.5 |
| TSMI0420P-150MT | 15 | ±20% | 100 | 1000 | 310.0 | 341.0 | 1.4 | 1.6 | 1.8 | 2.0 |
| TSMI0420P-220MT | 22 | ±20% | 100 | 1000 | 380.0 | 420.0 | 1.0 | 1.2 | 1.5 | 1.6 |
