1、LCD 和 LTDC 简介

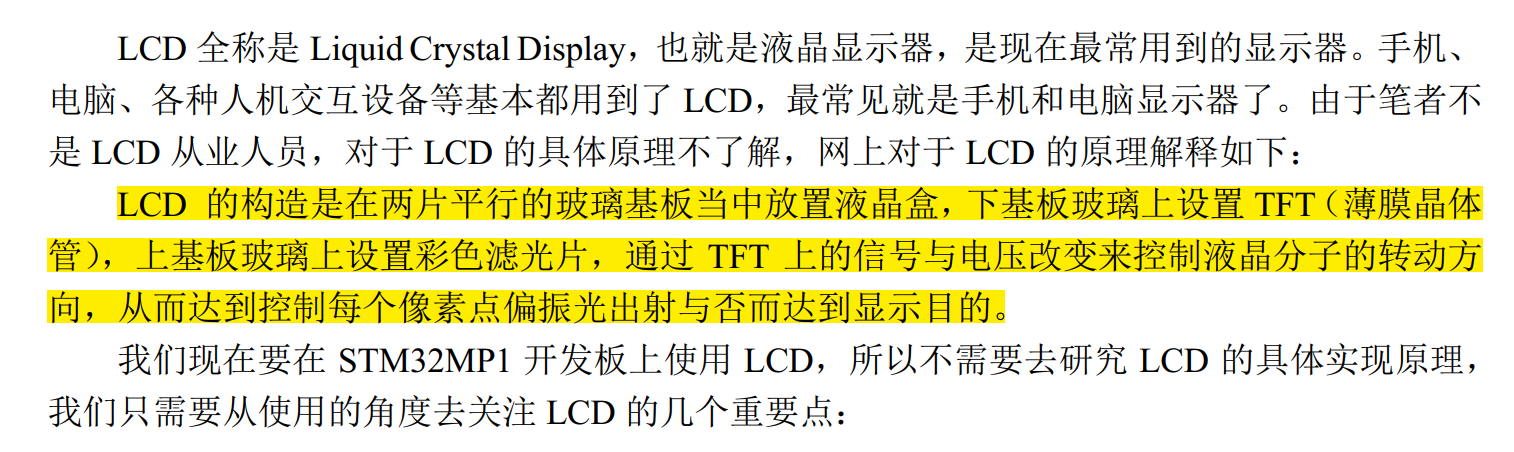

1.1、LCD 简介

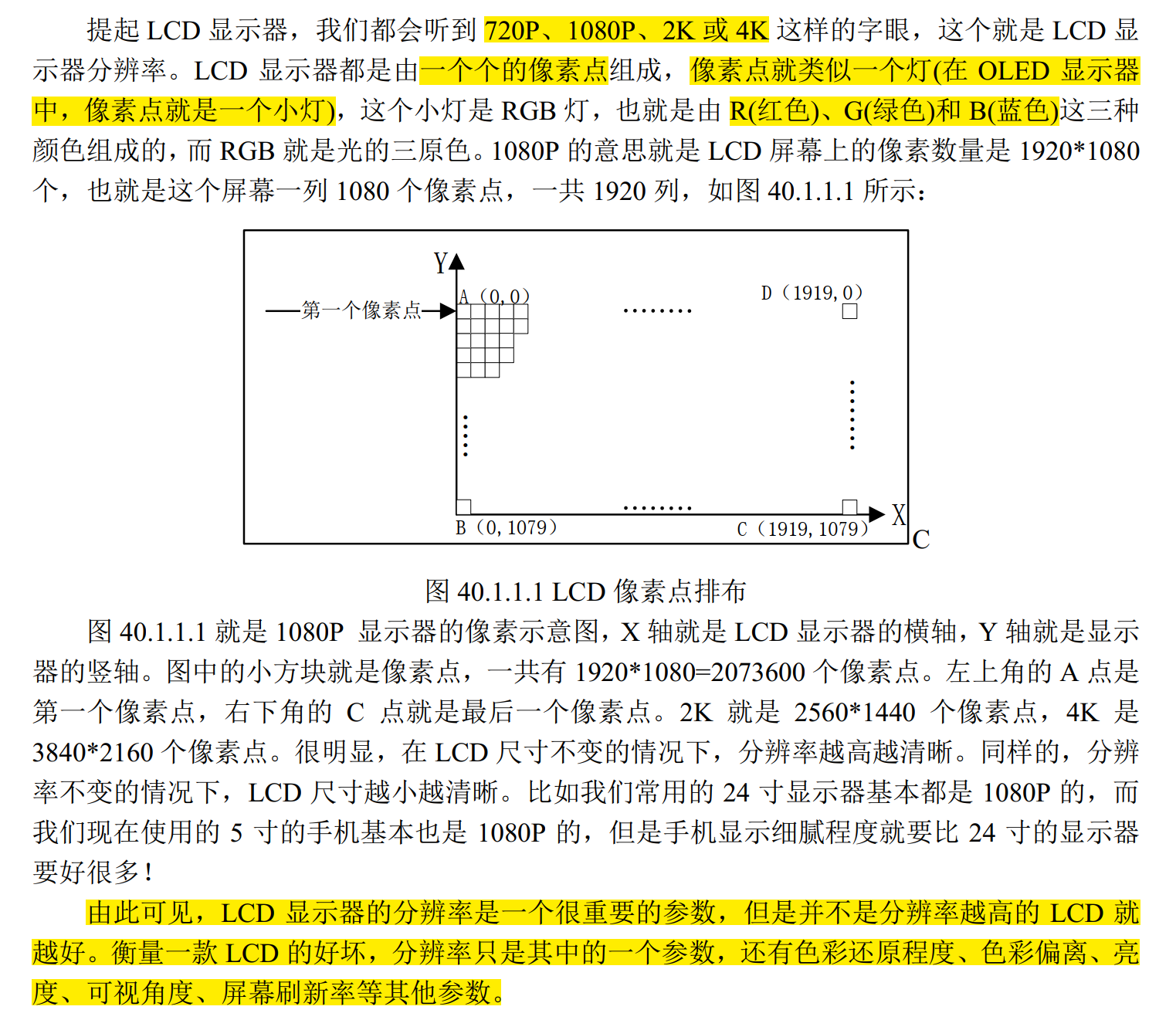

1.1.1、分辨率

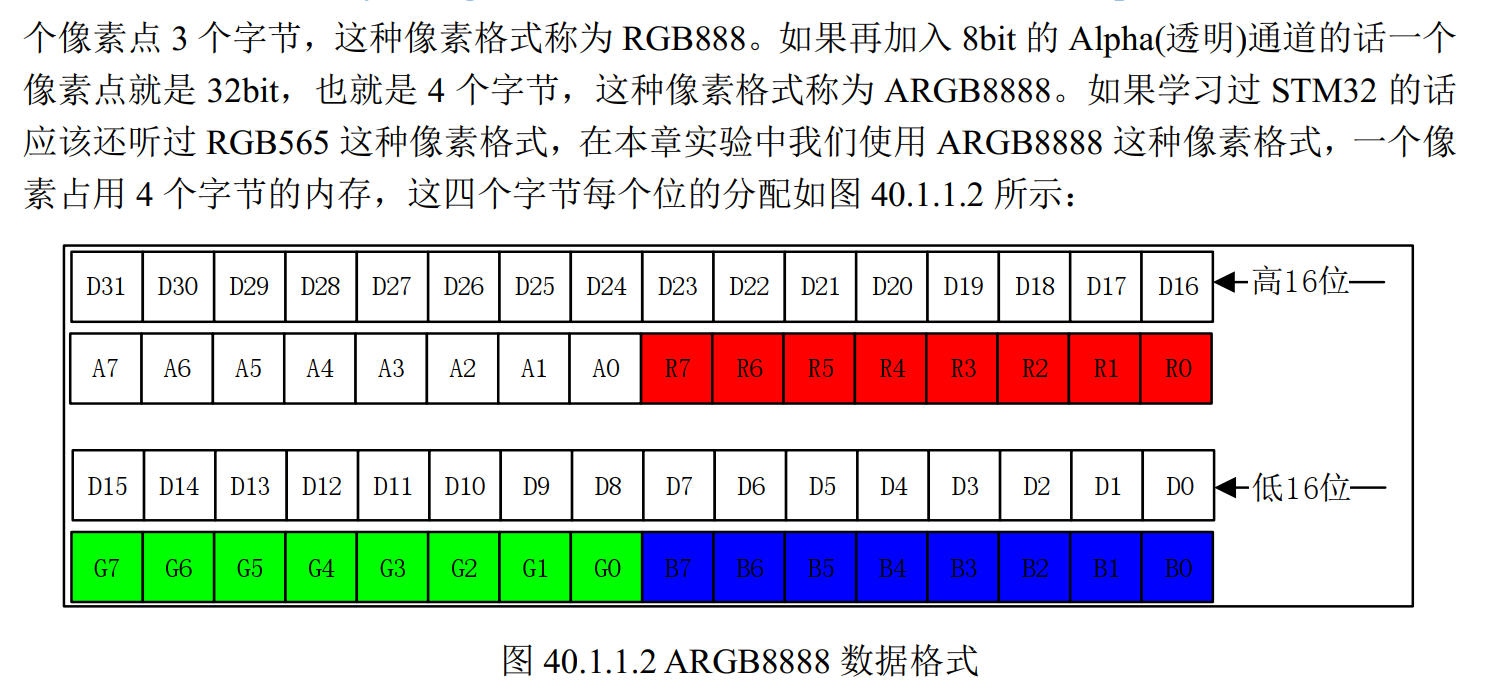

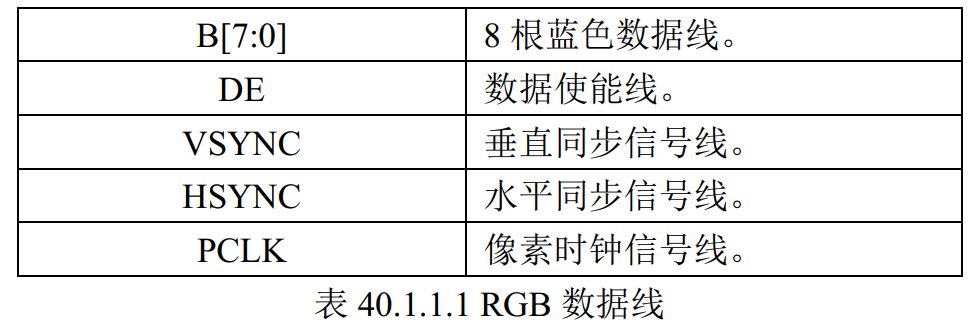

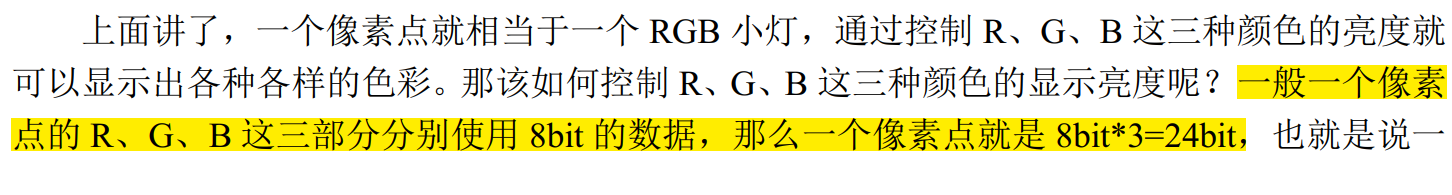

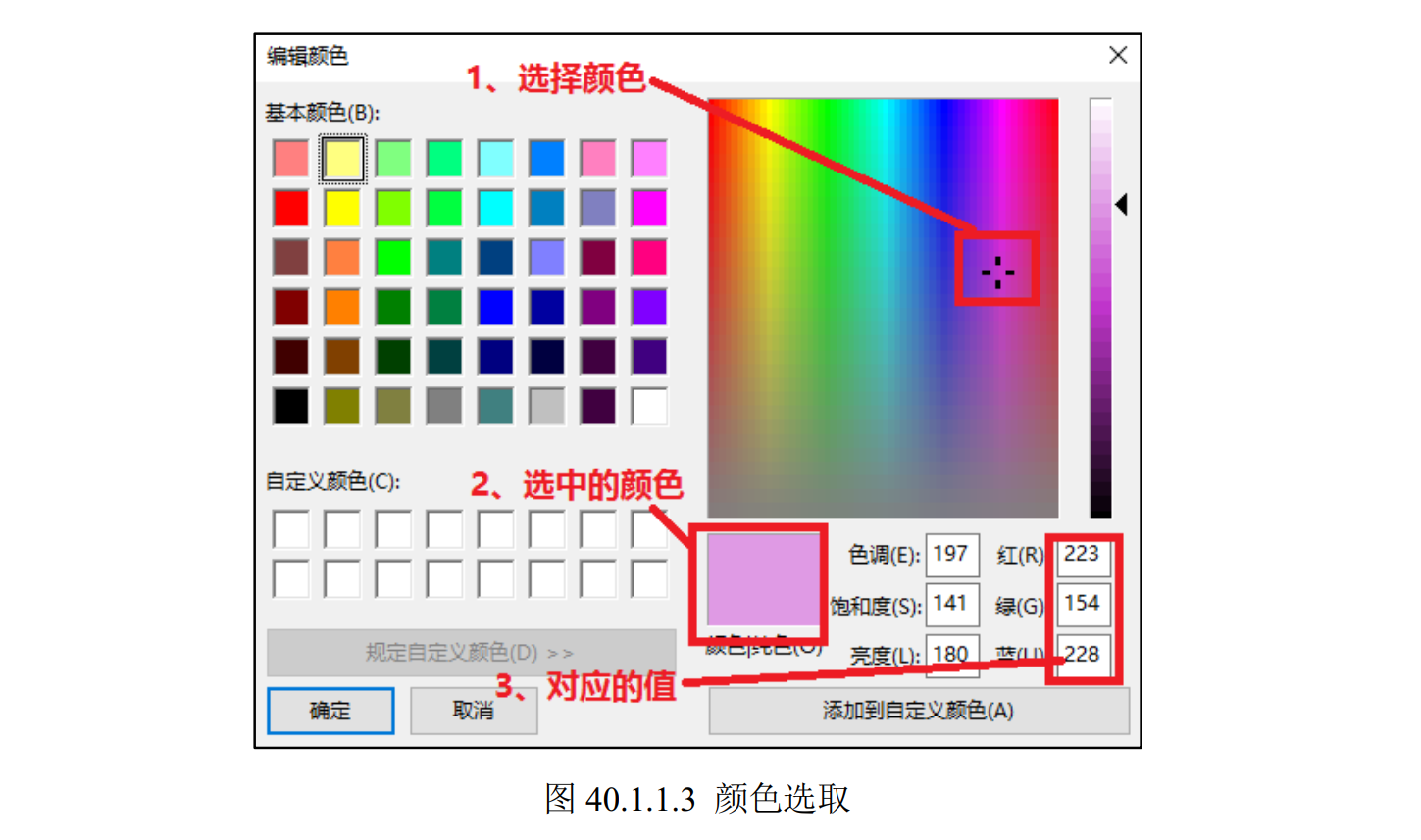

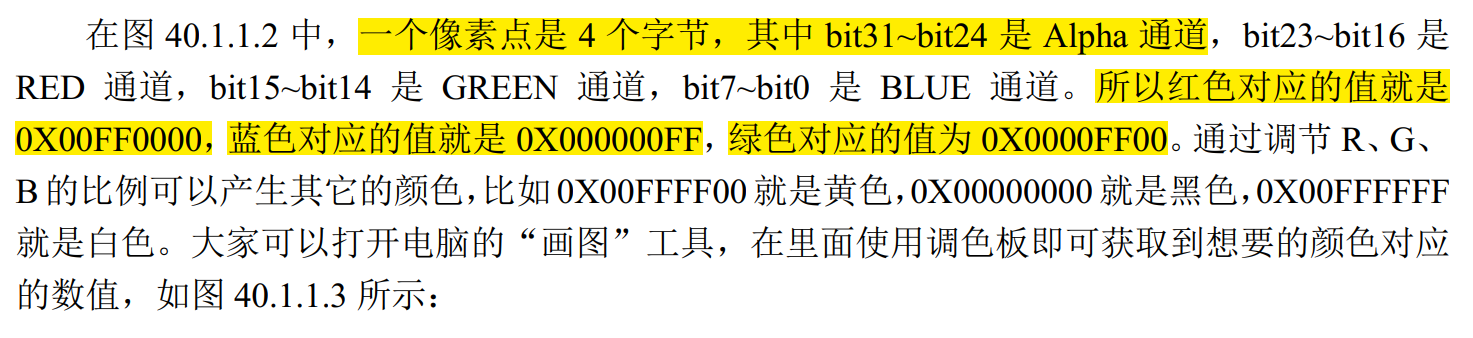

1.1.2、像素格式

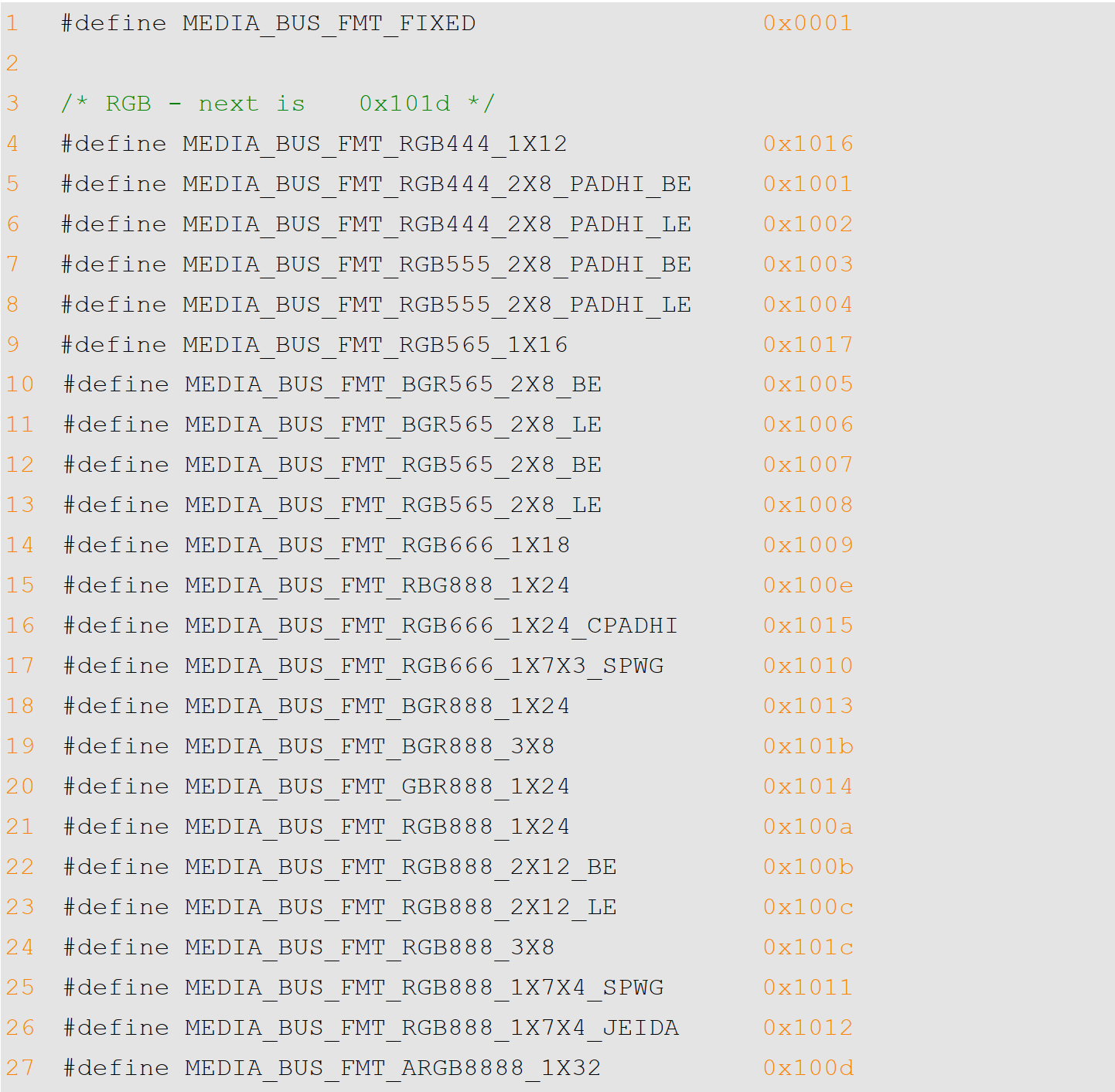

可以看到红、绿、蓝每个8位，还有一位是A7~A0就是透明通道，32位ARG8888。

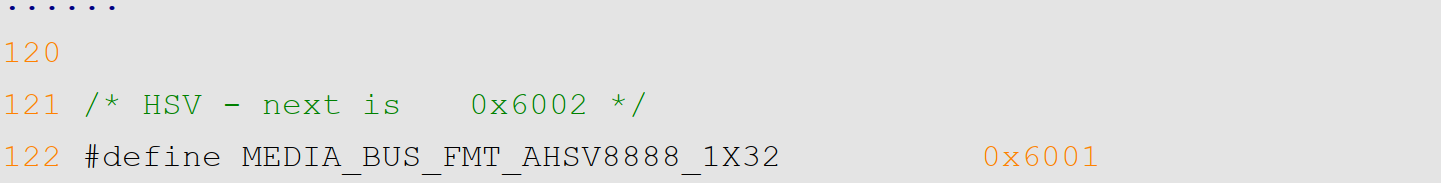

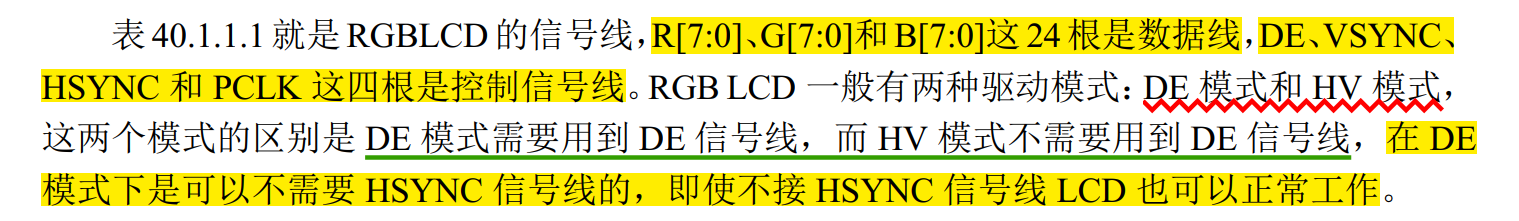

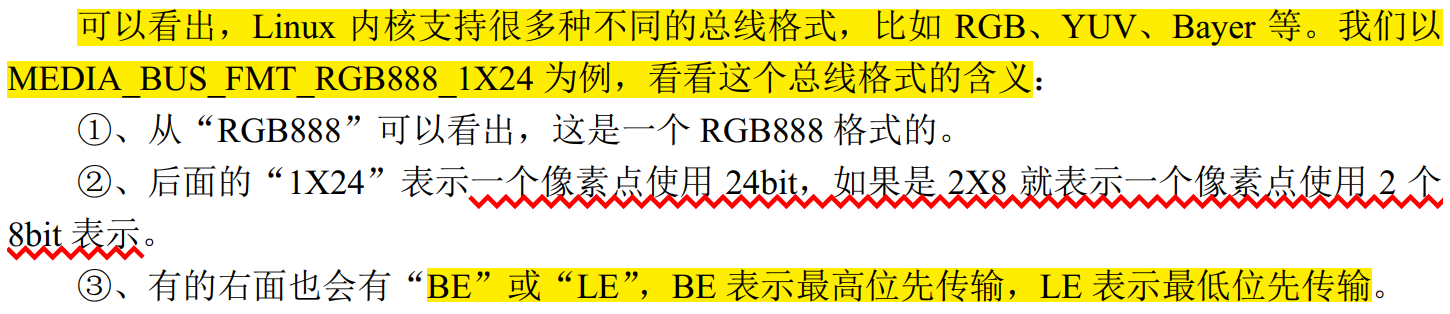

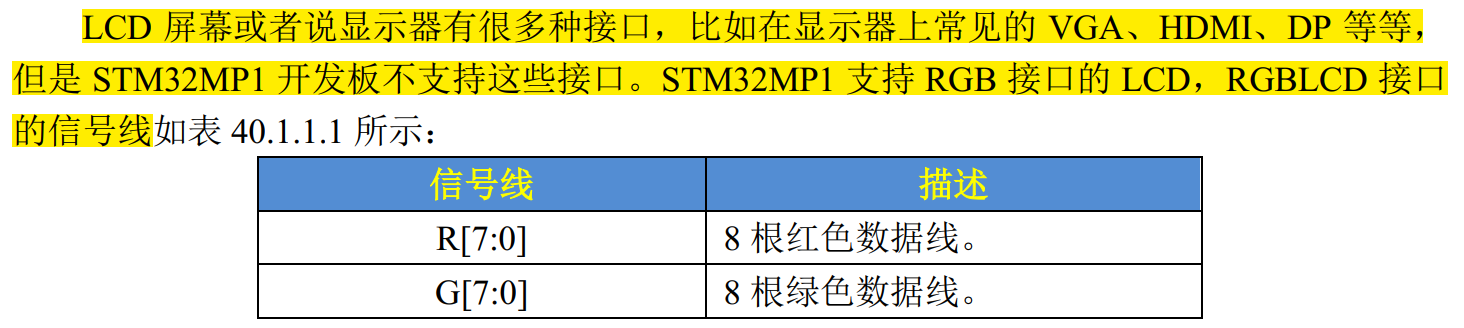

1.1.3、LCD 屏幕接口

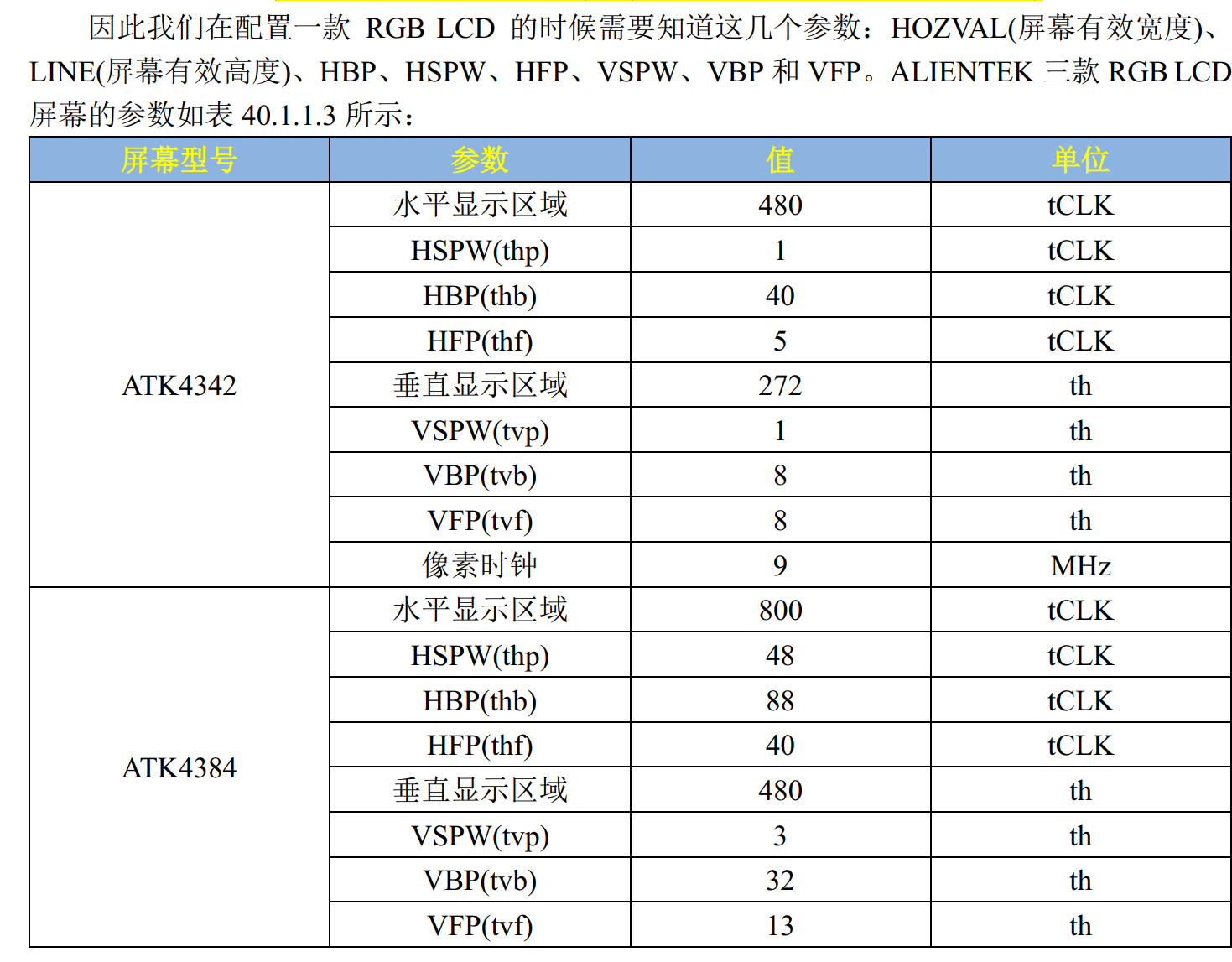

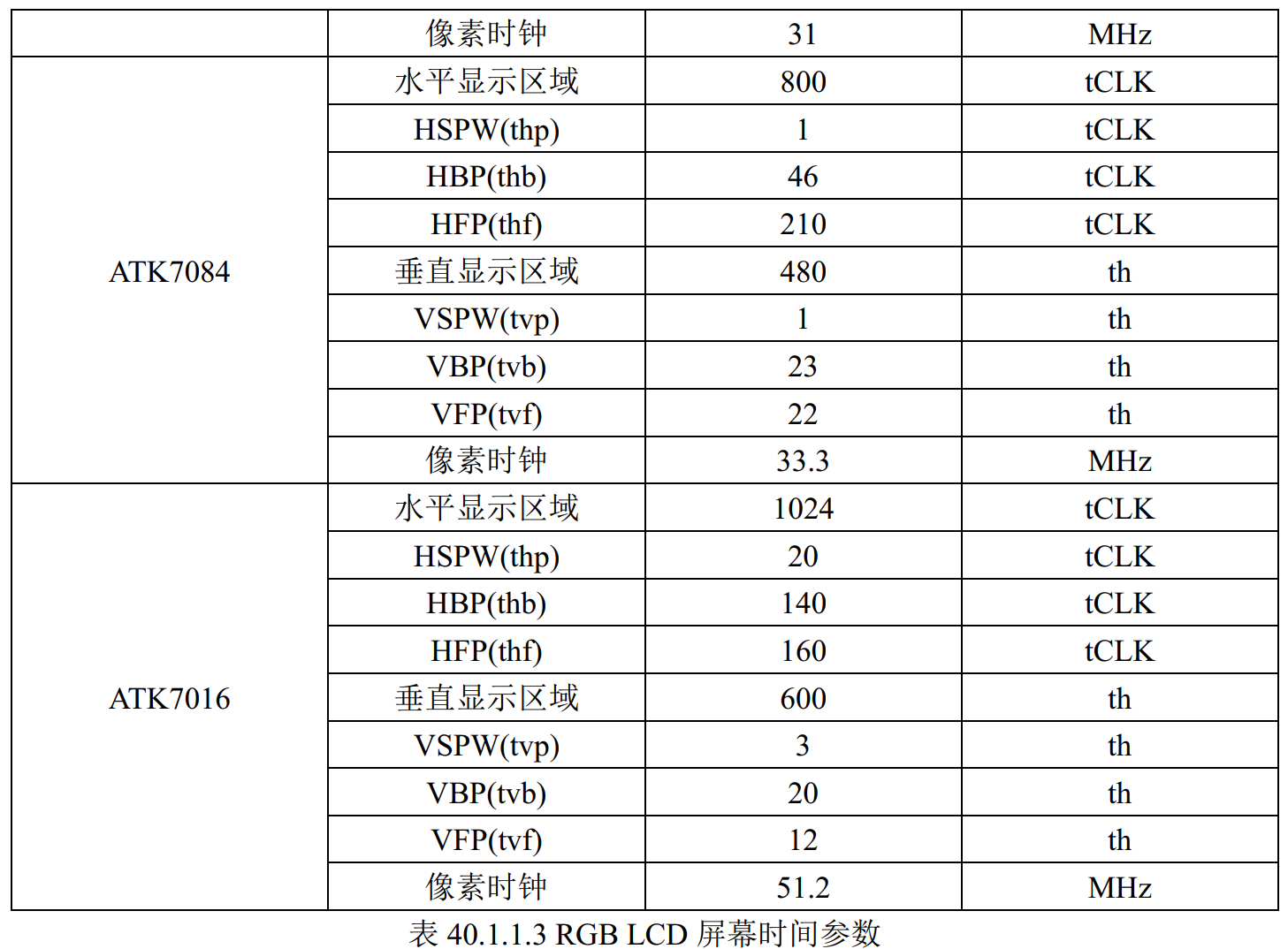

1.1.4、LCD 时间参数

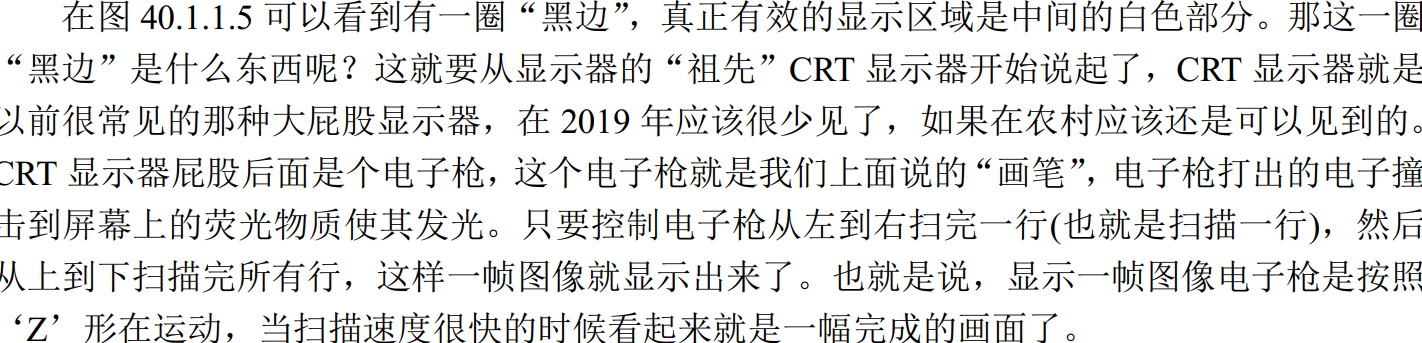

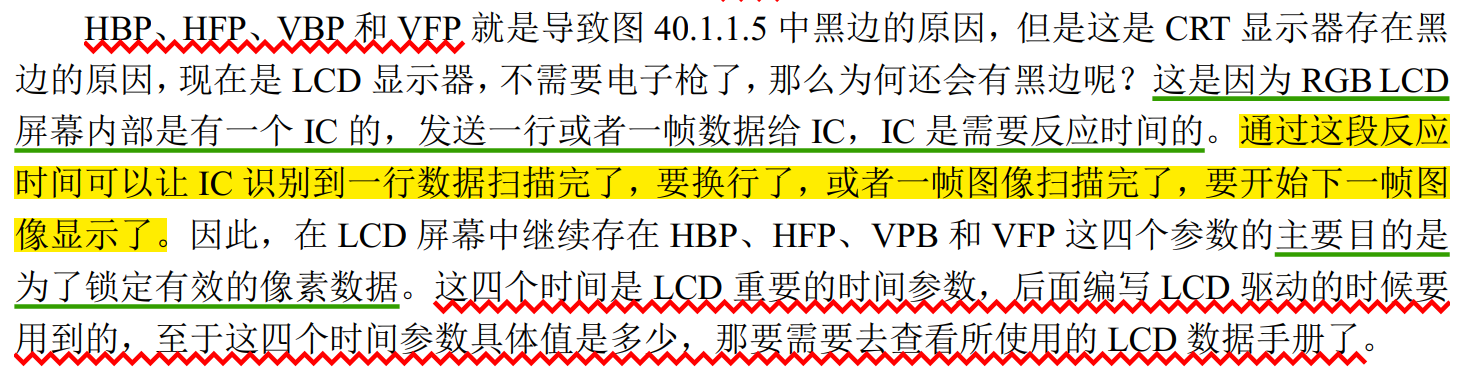

如果将 LCD 显示一帧图像的过程想象成绘画，那么在显示的过程中就是用一根“笔”在不同的像素点画上不同的颜色。这根笔按照从左至右、从上到下的顺序扫描每个像素点，并且在像素画上对应的颜色，当画到最后一个像素点的时候一幅图像就绘制好了。
假如一个 LCD 的分辨率为 1024*600：

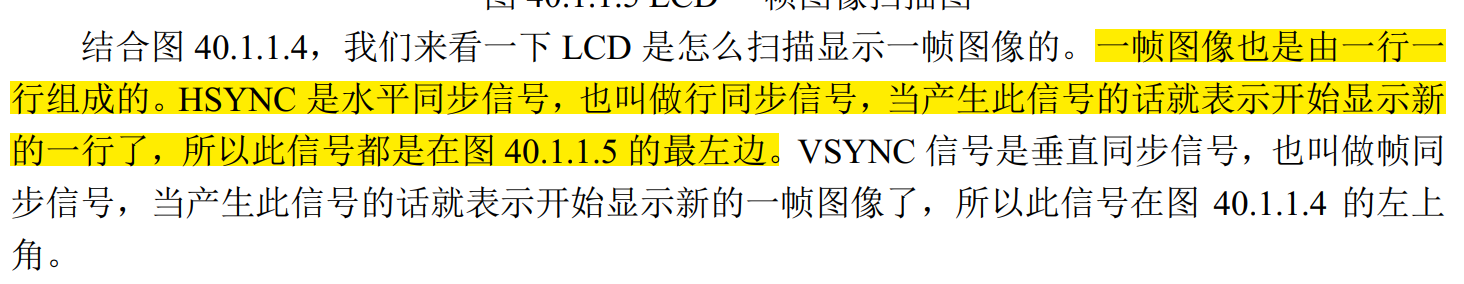

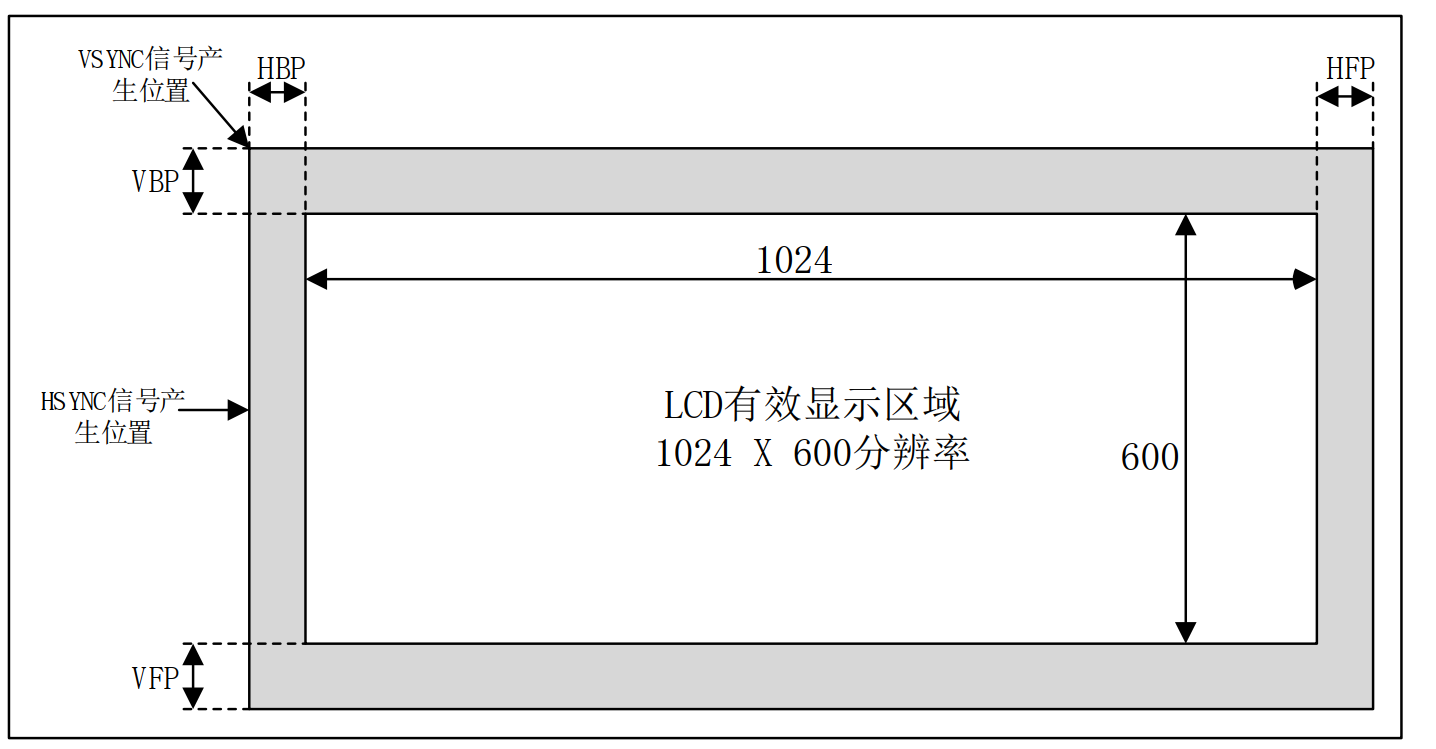

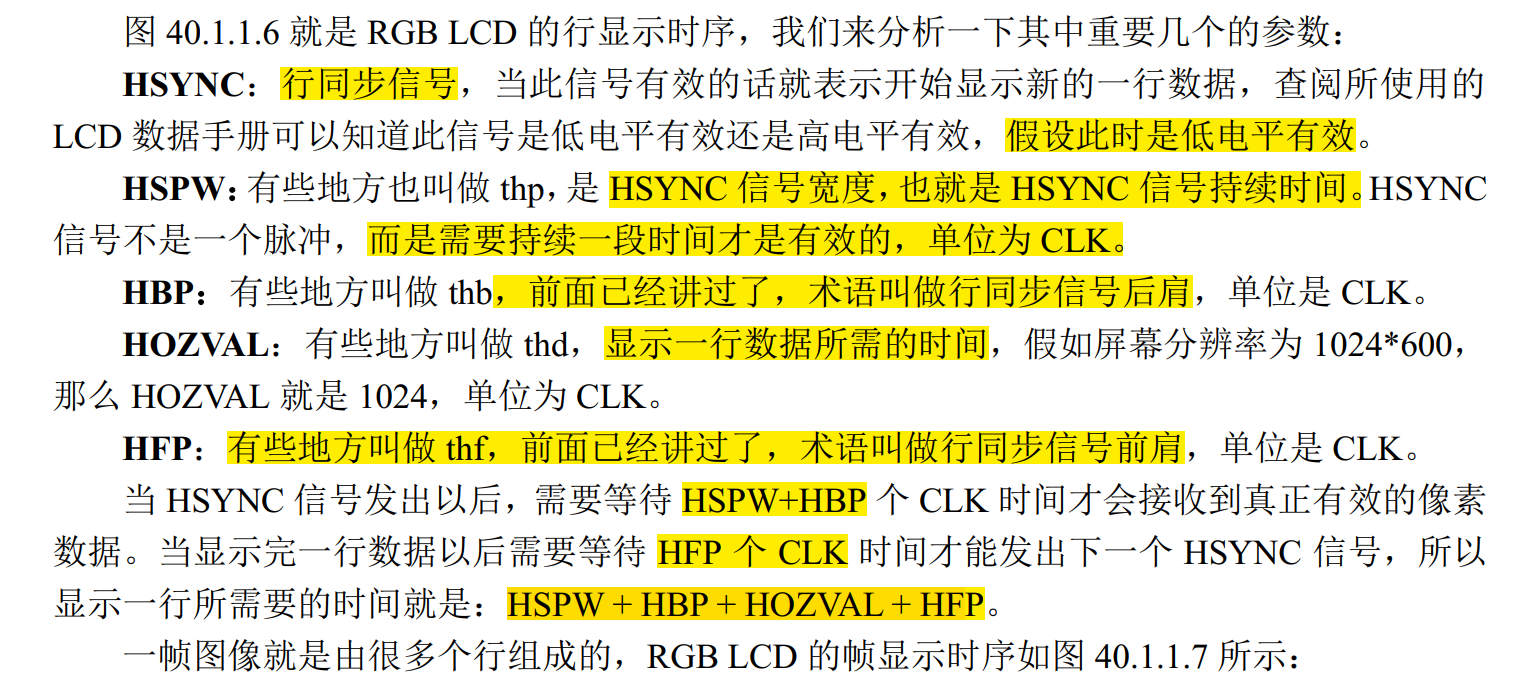

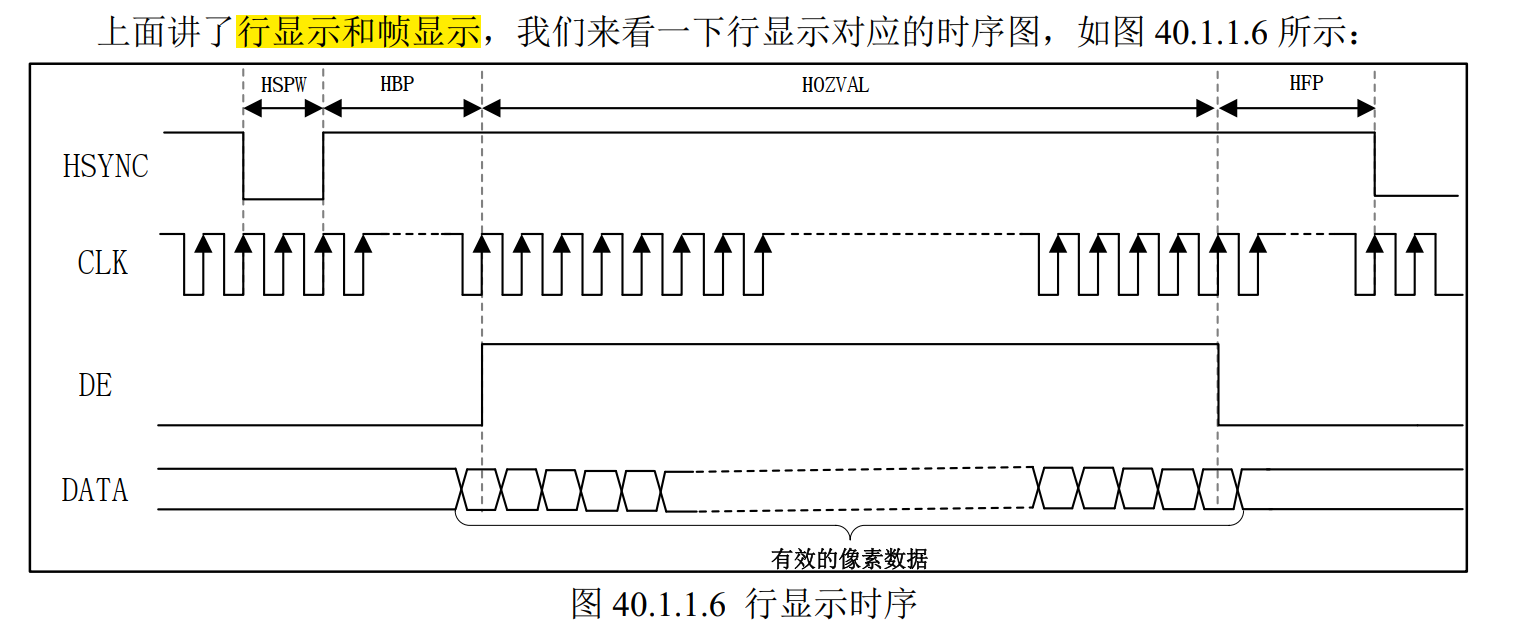

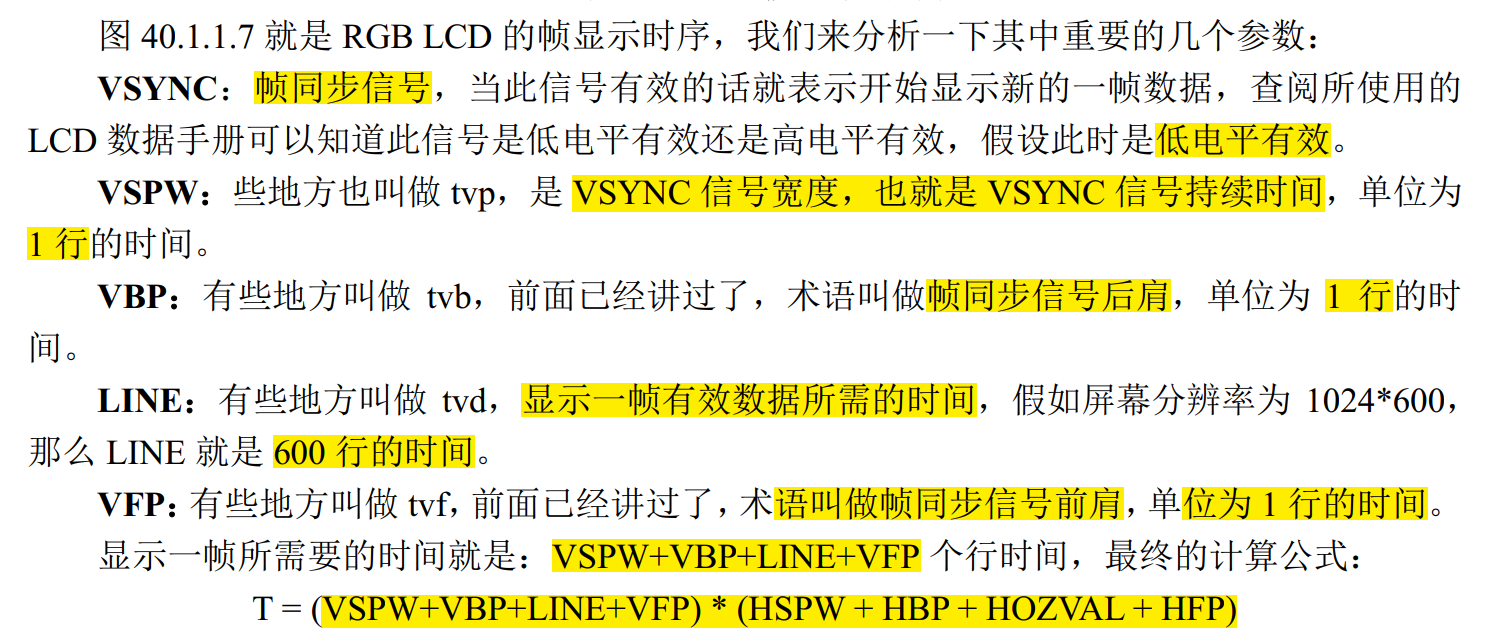

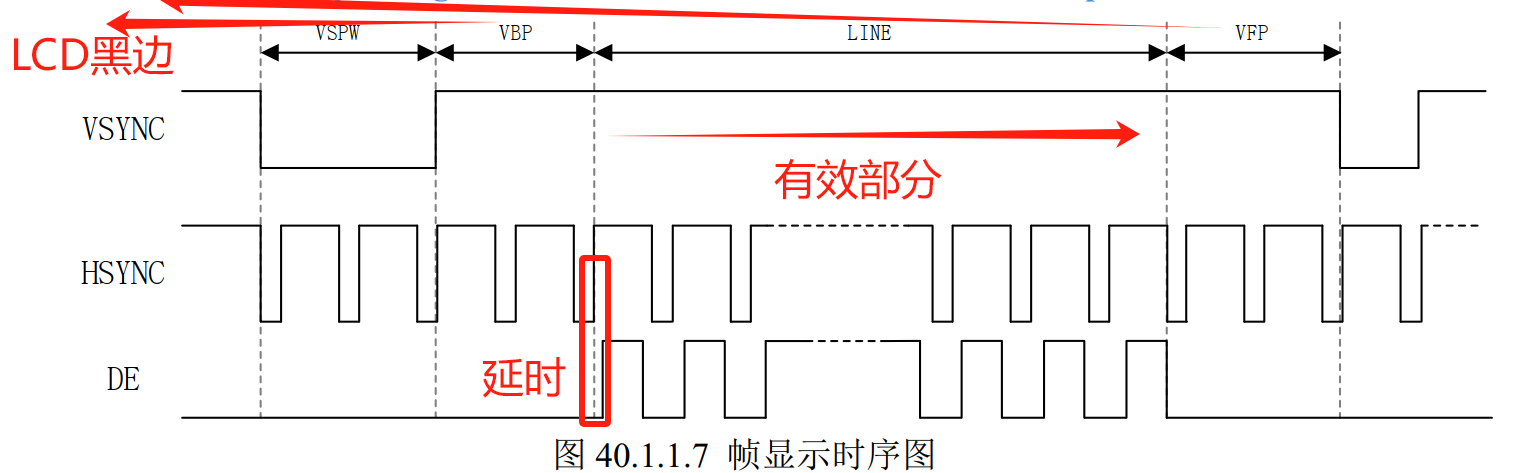

1.1.5、RGB LCD 屏幕时序

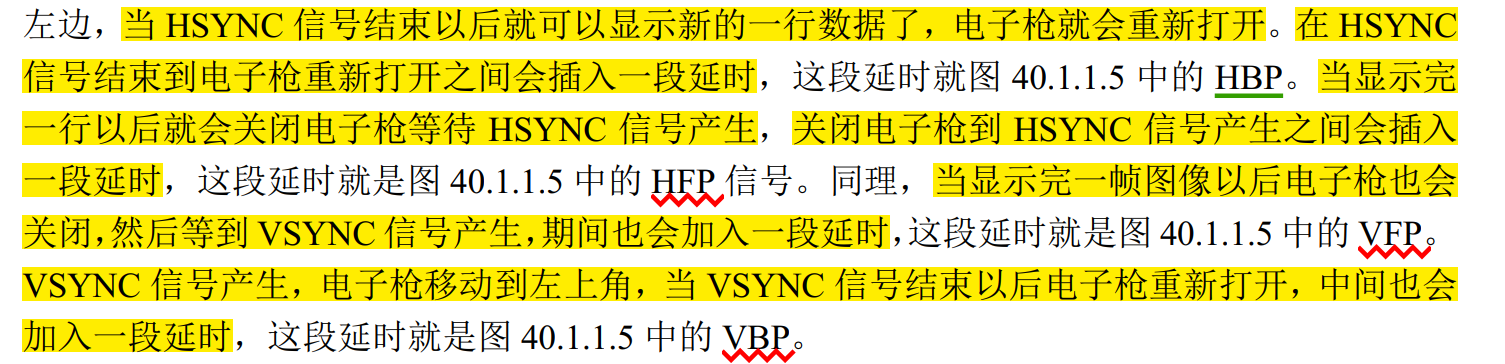

DE信号和HSYNS信号有一段延时。
上图的图像横坐标时间单位是1行！

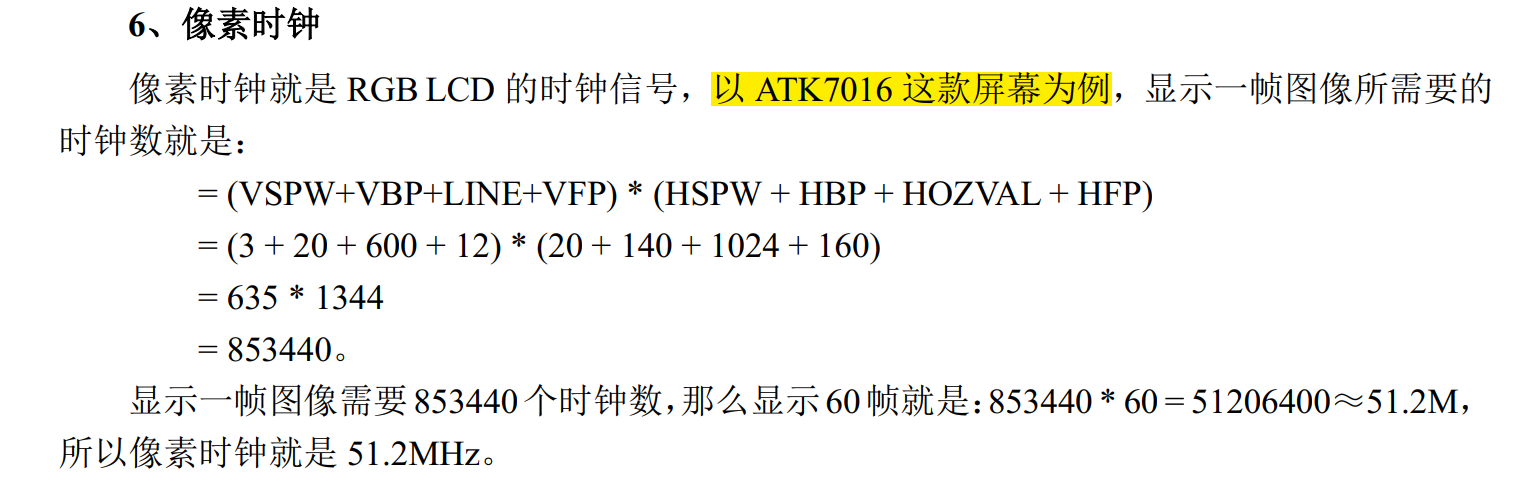

1.1.6、像素时钟

1.1.7、显存

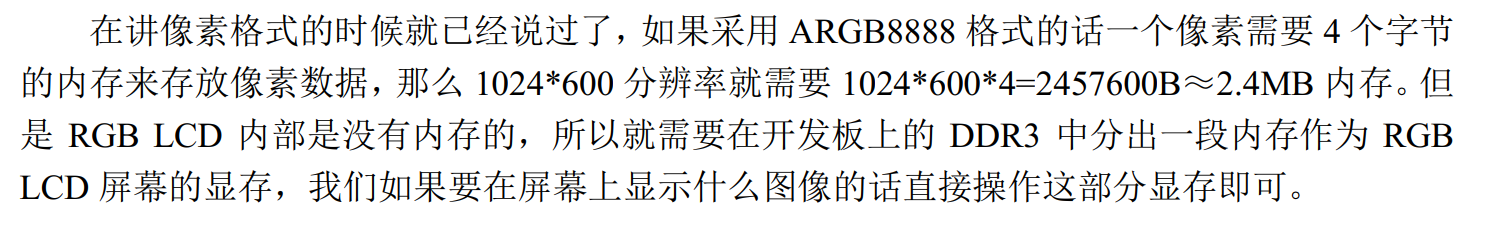

也就是有1024*600个像素点，显示就是2.4MB内存，分出DDR3来显存。

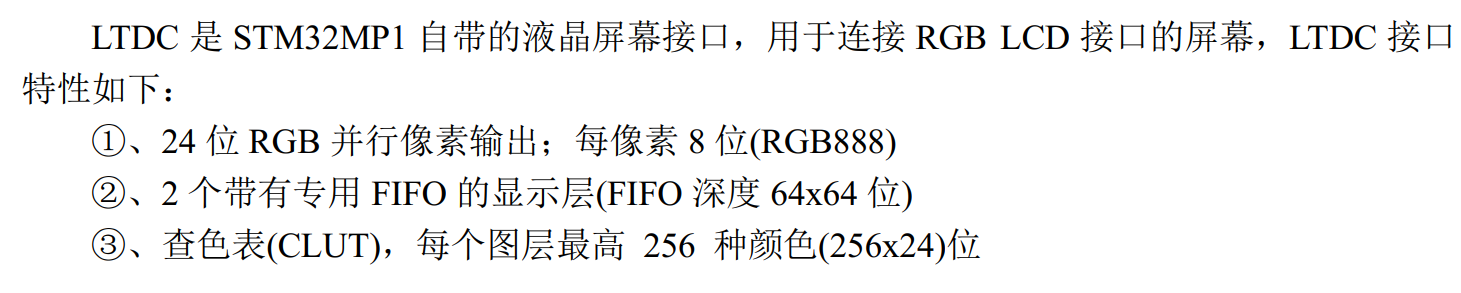

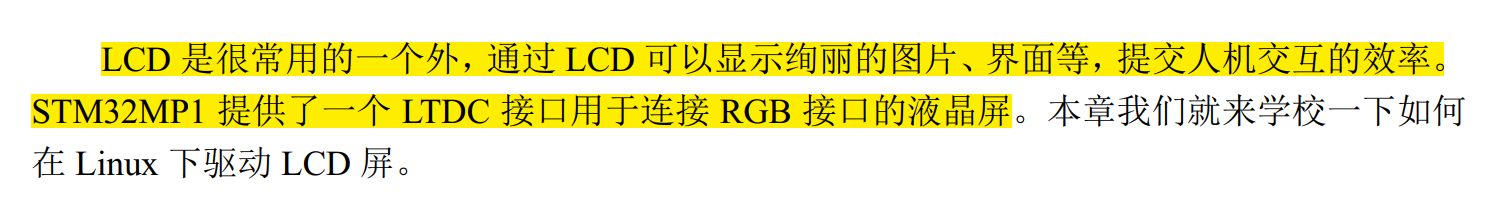

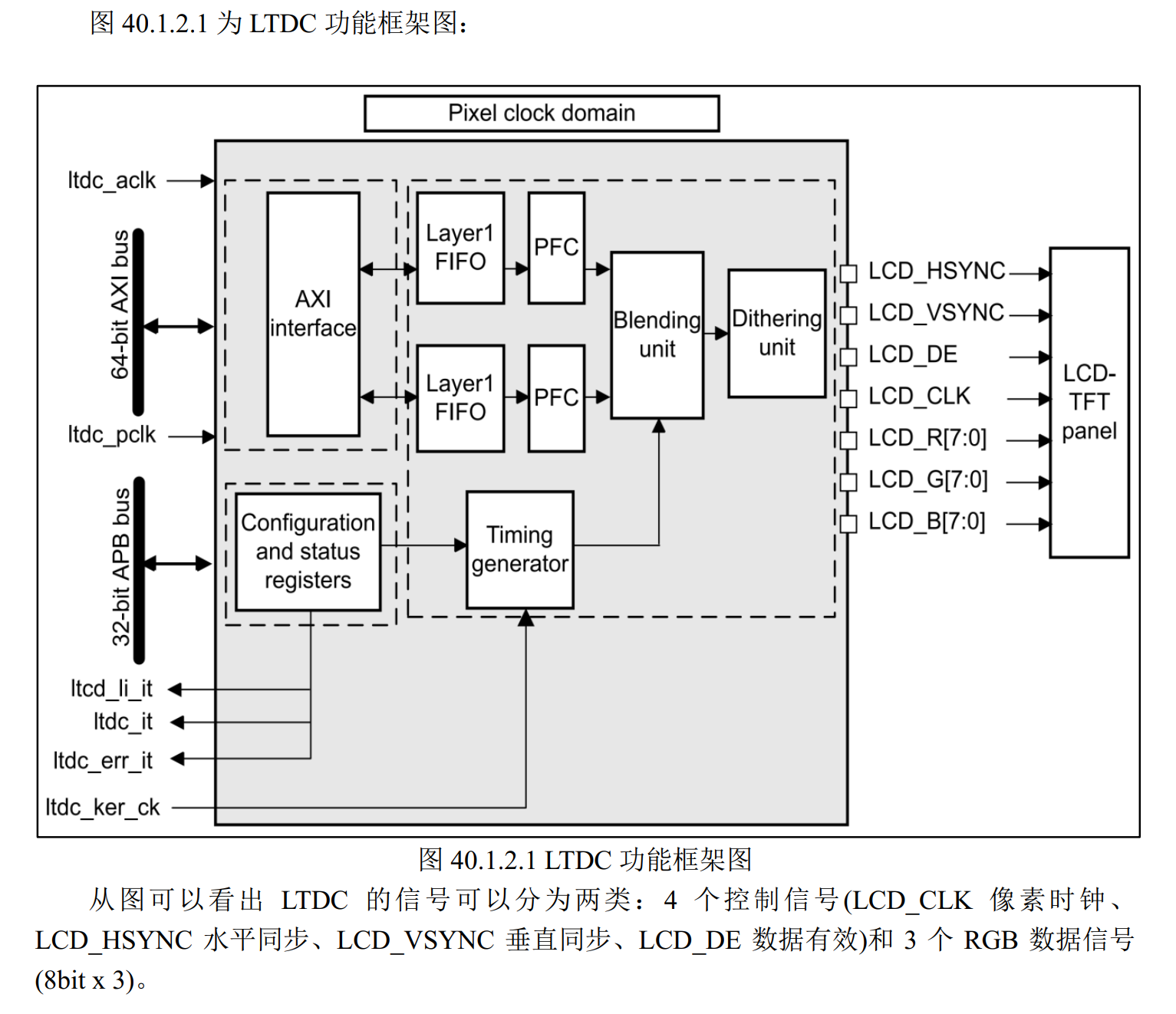

1.2、LTDC 接口

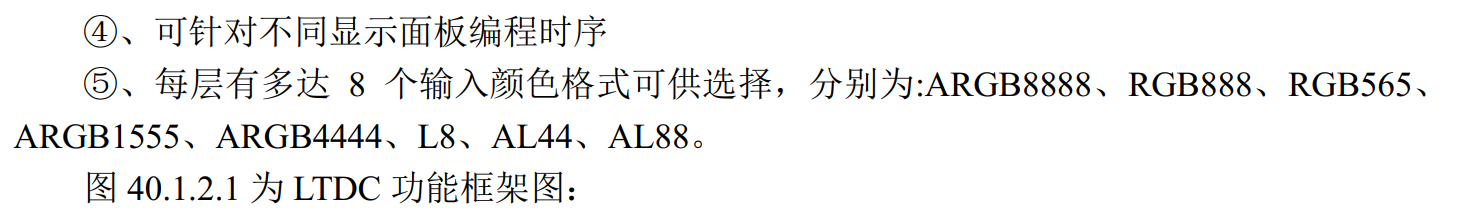

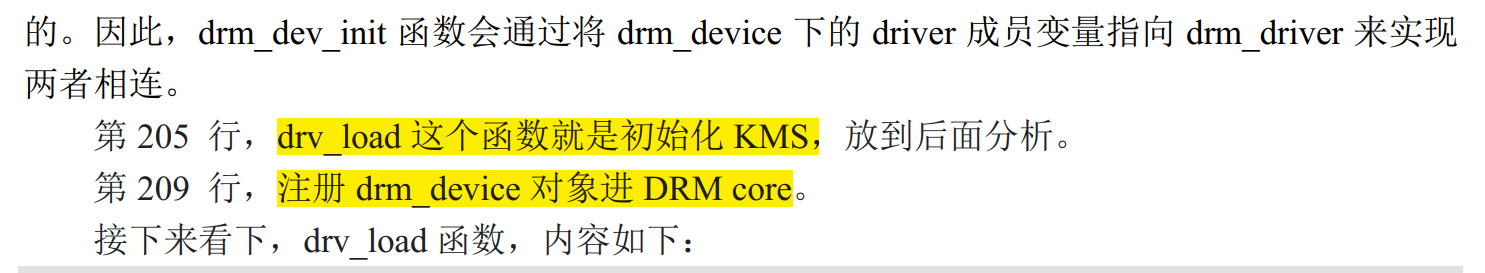

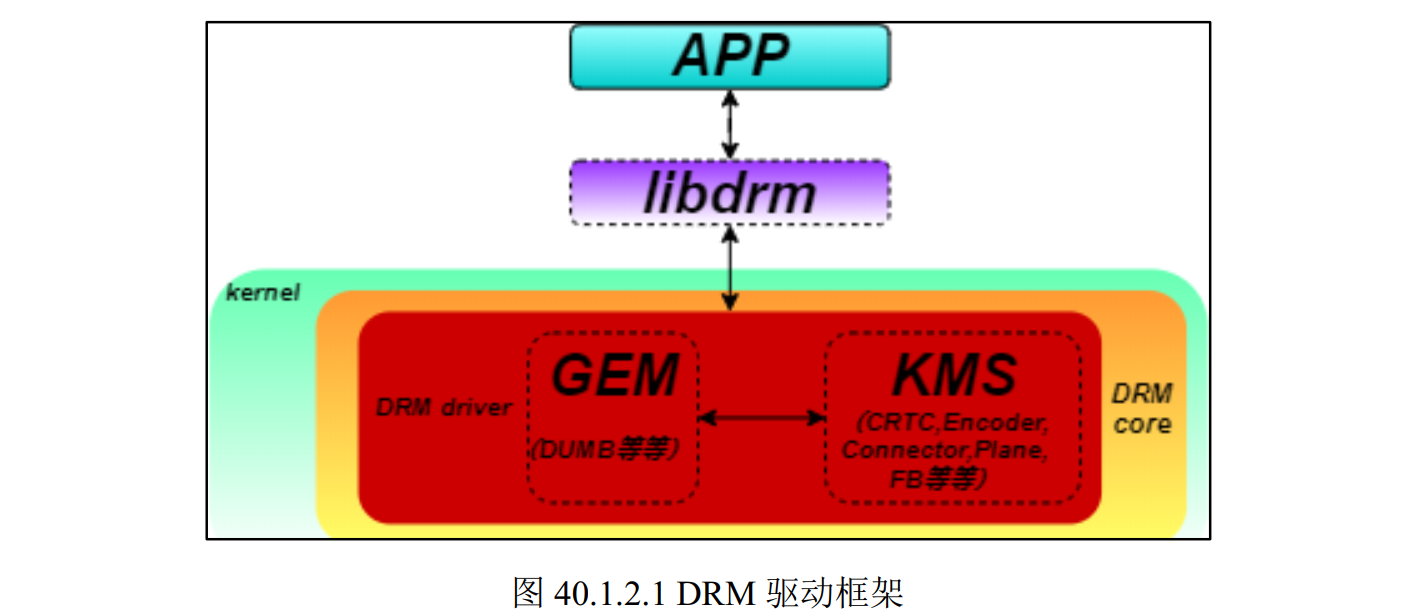

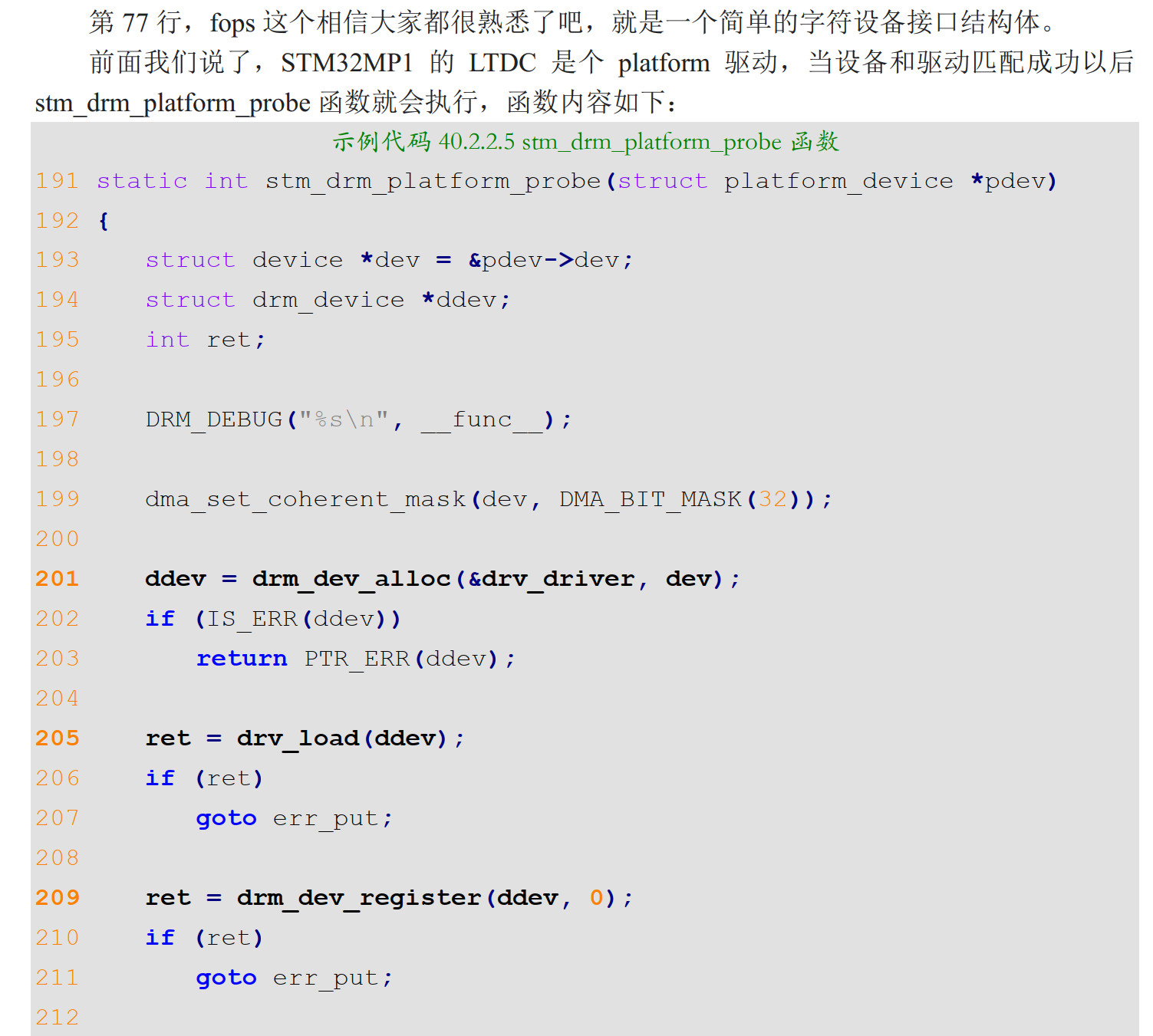

2、DRM 驱动框架

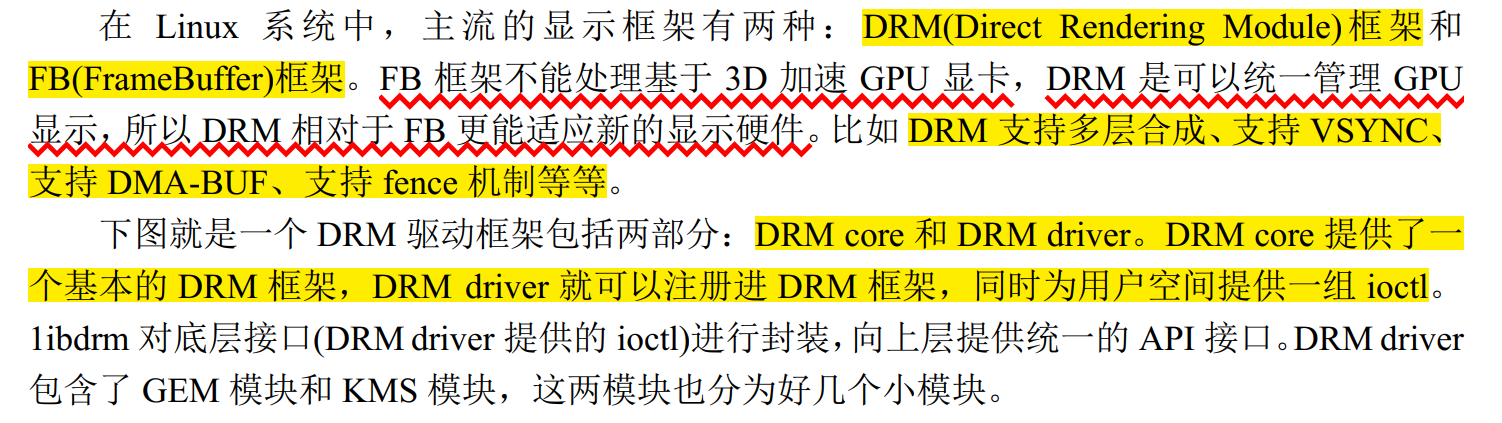

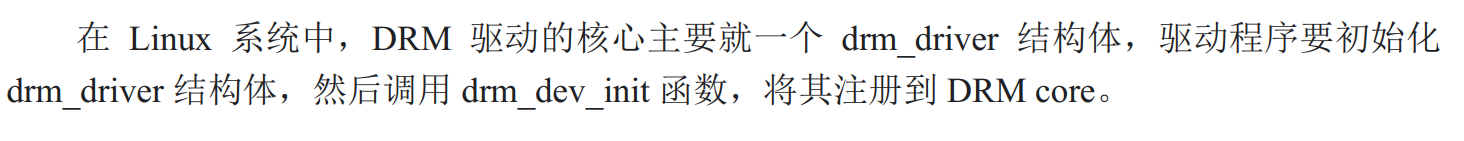

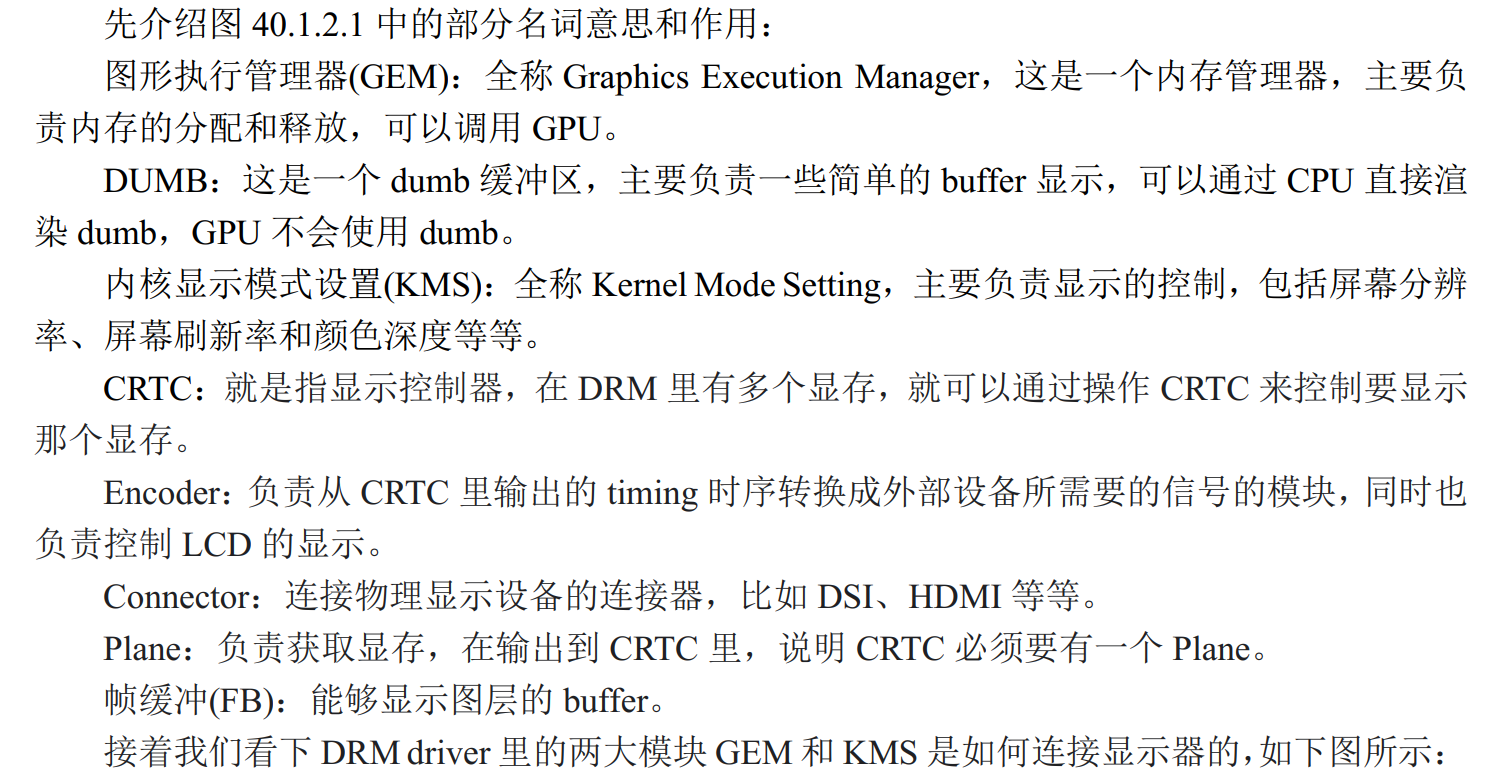

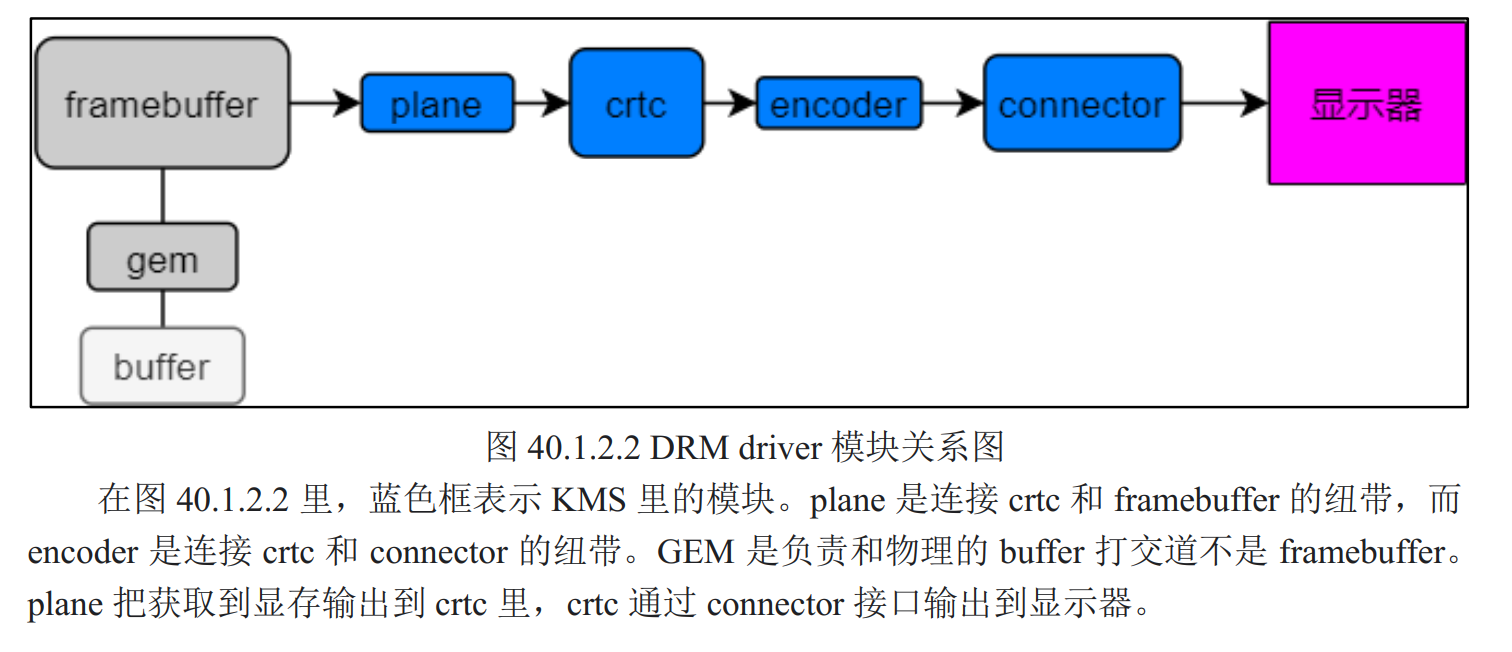

2.1、DRM 简介

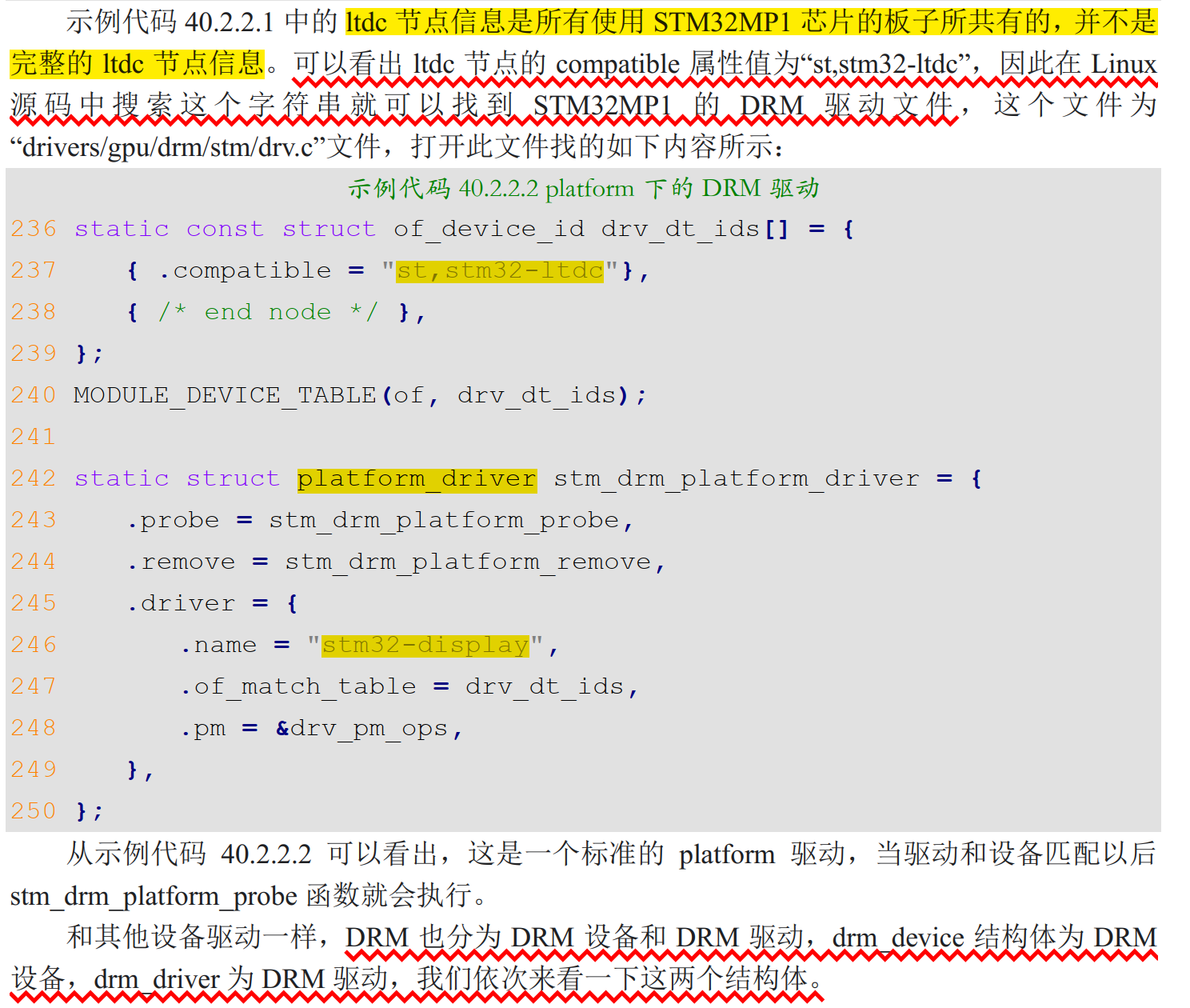

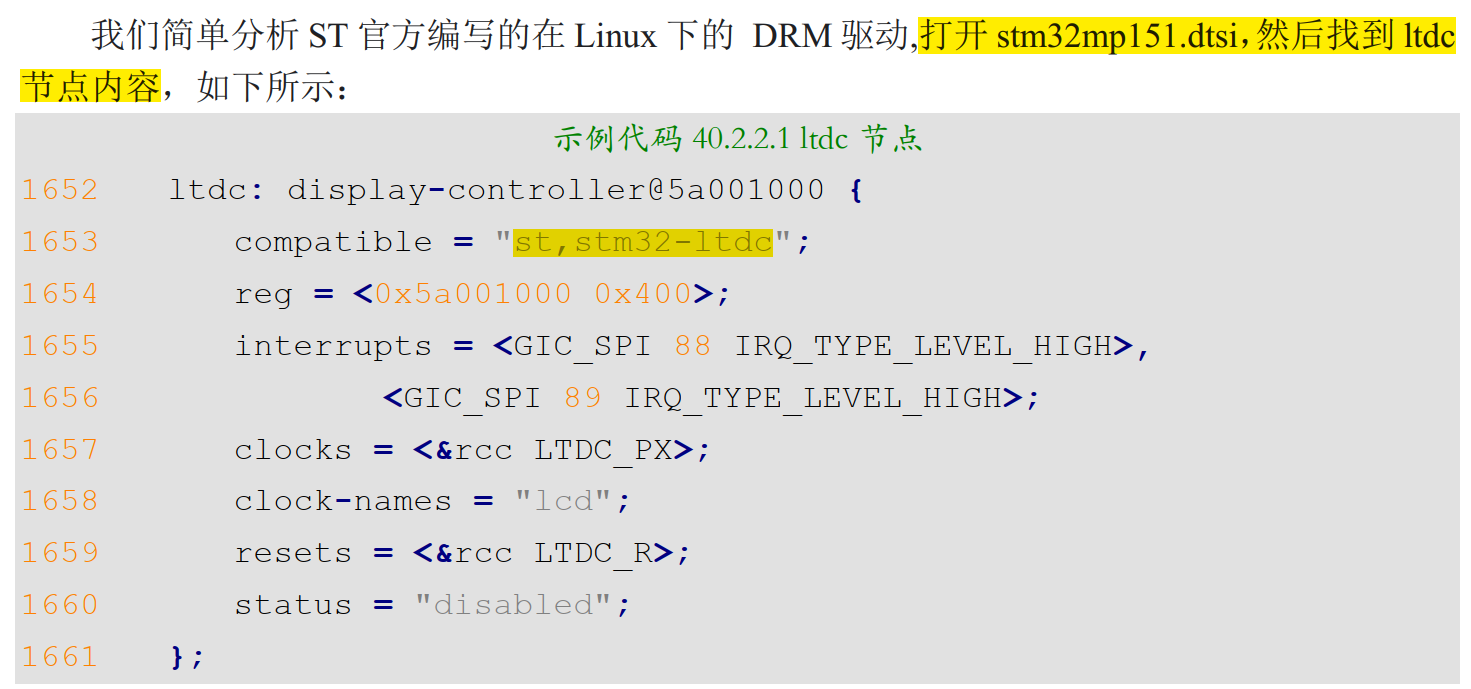

2.2、ST 官方的DRM驱动框架介绍

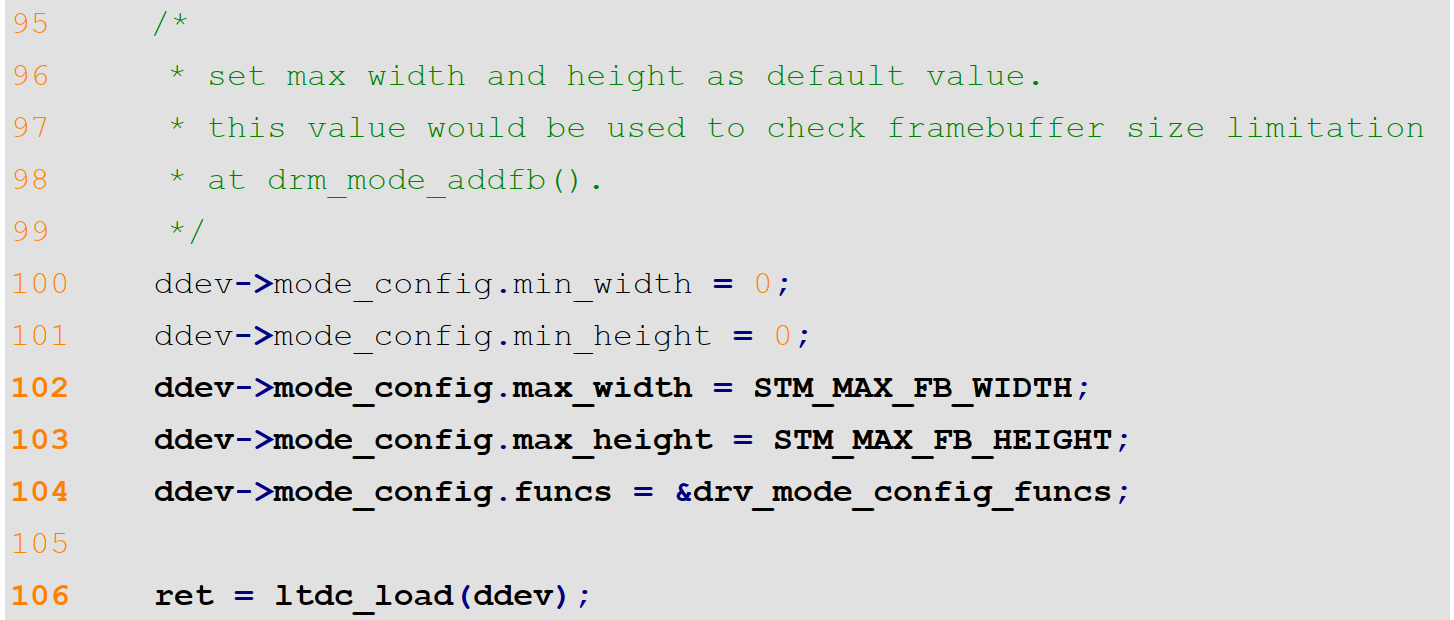

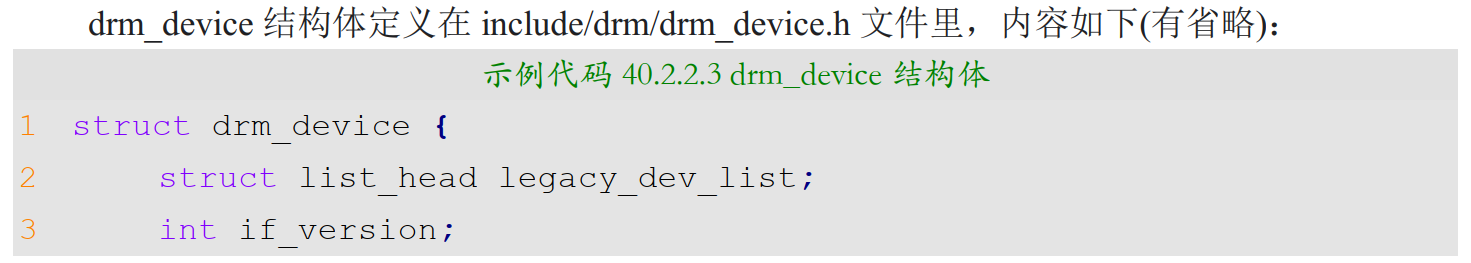

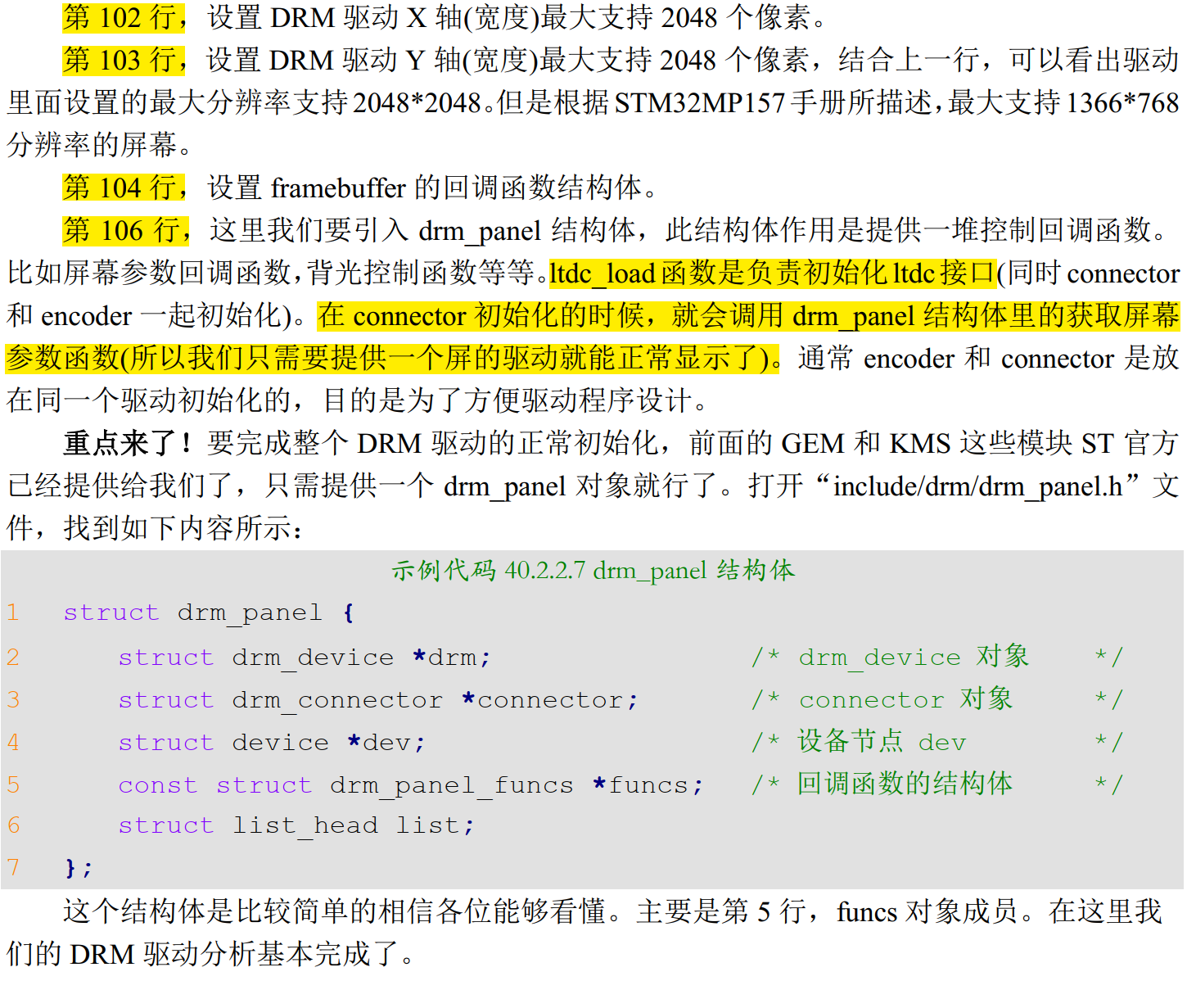

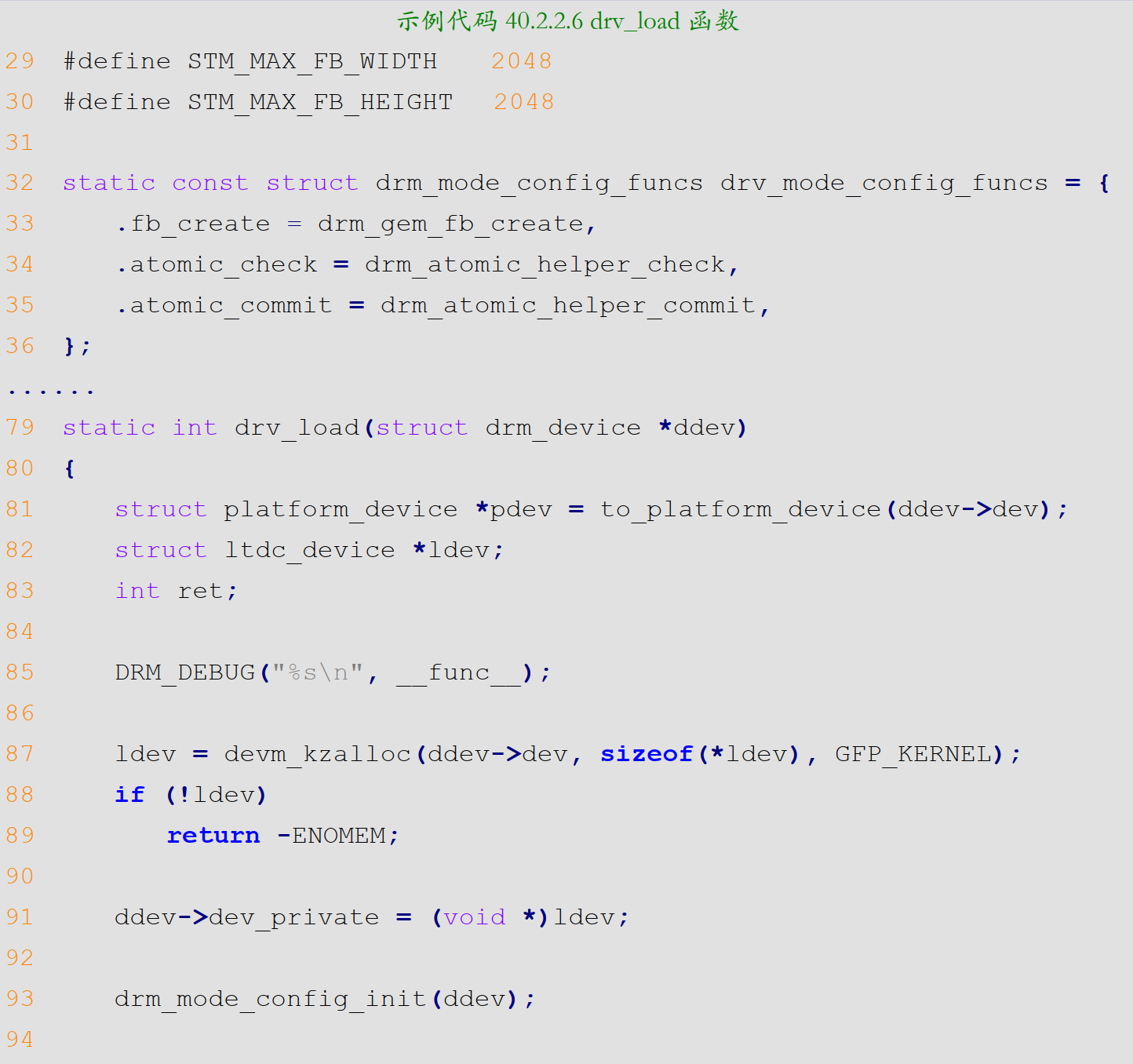

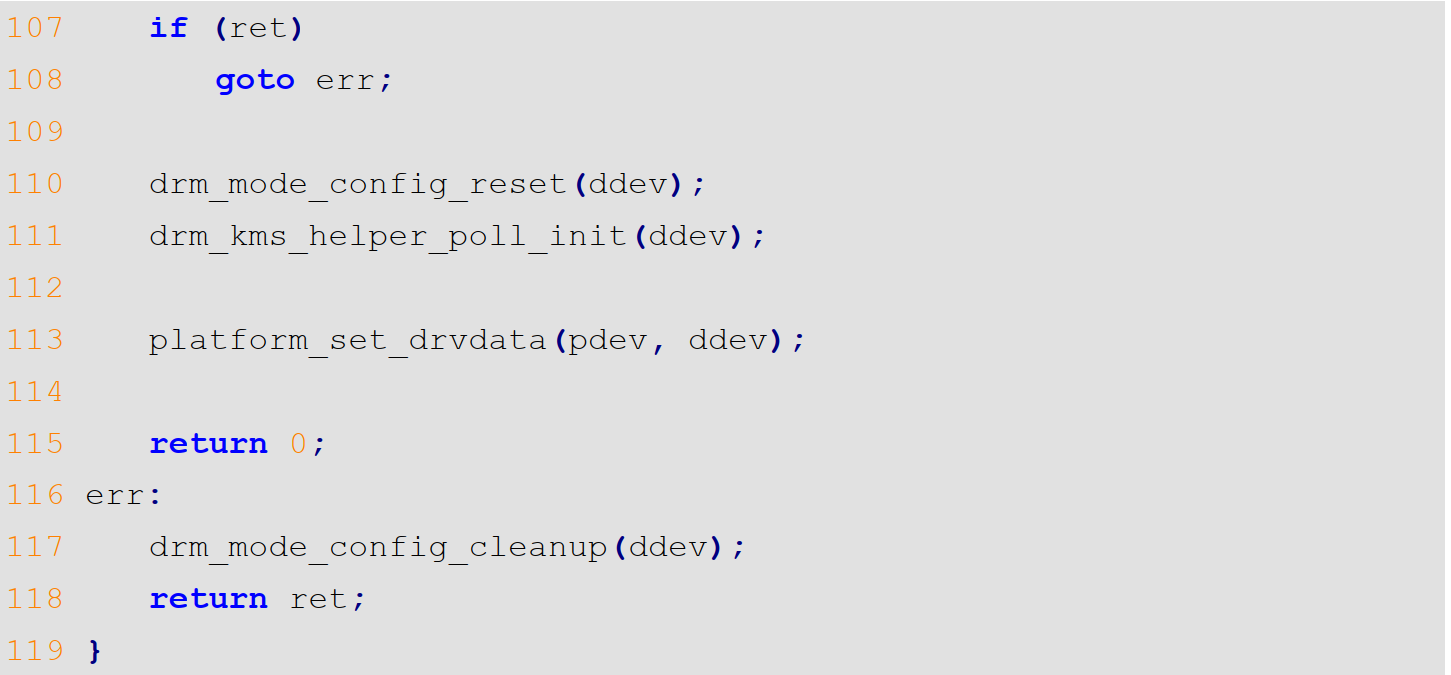

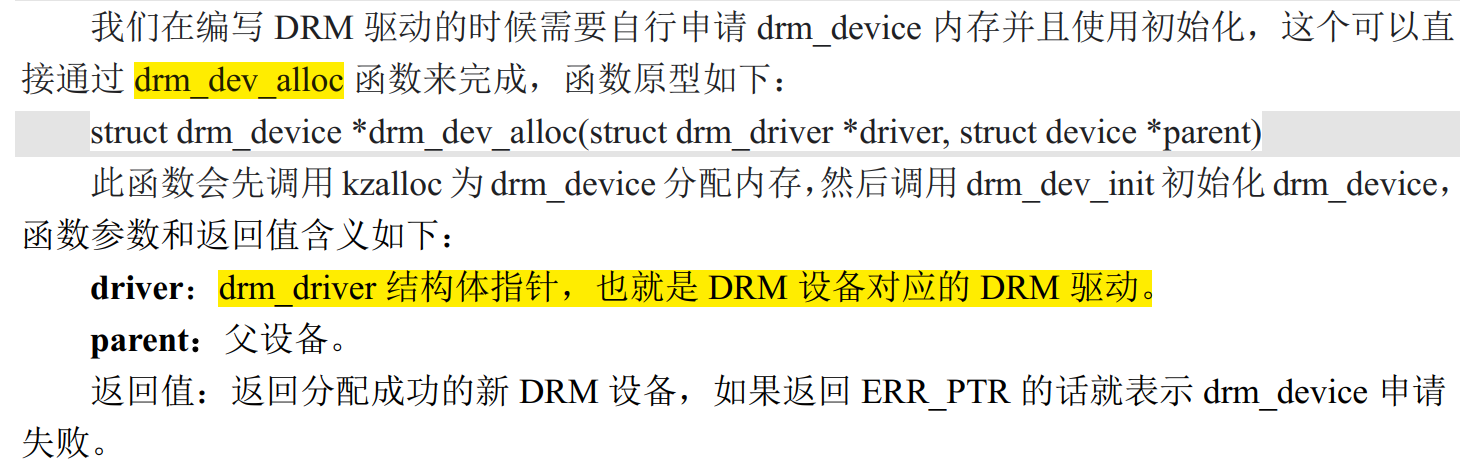

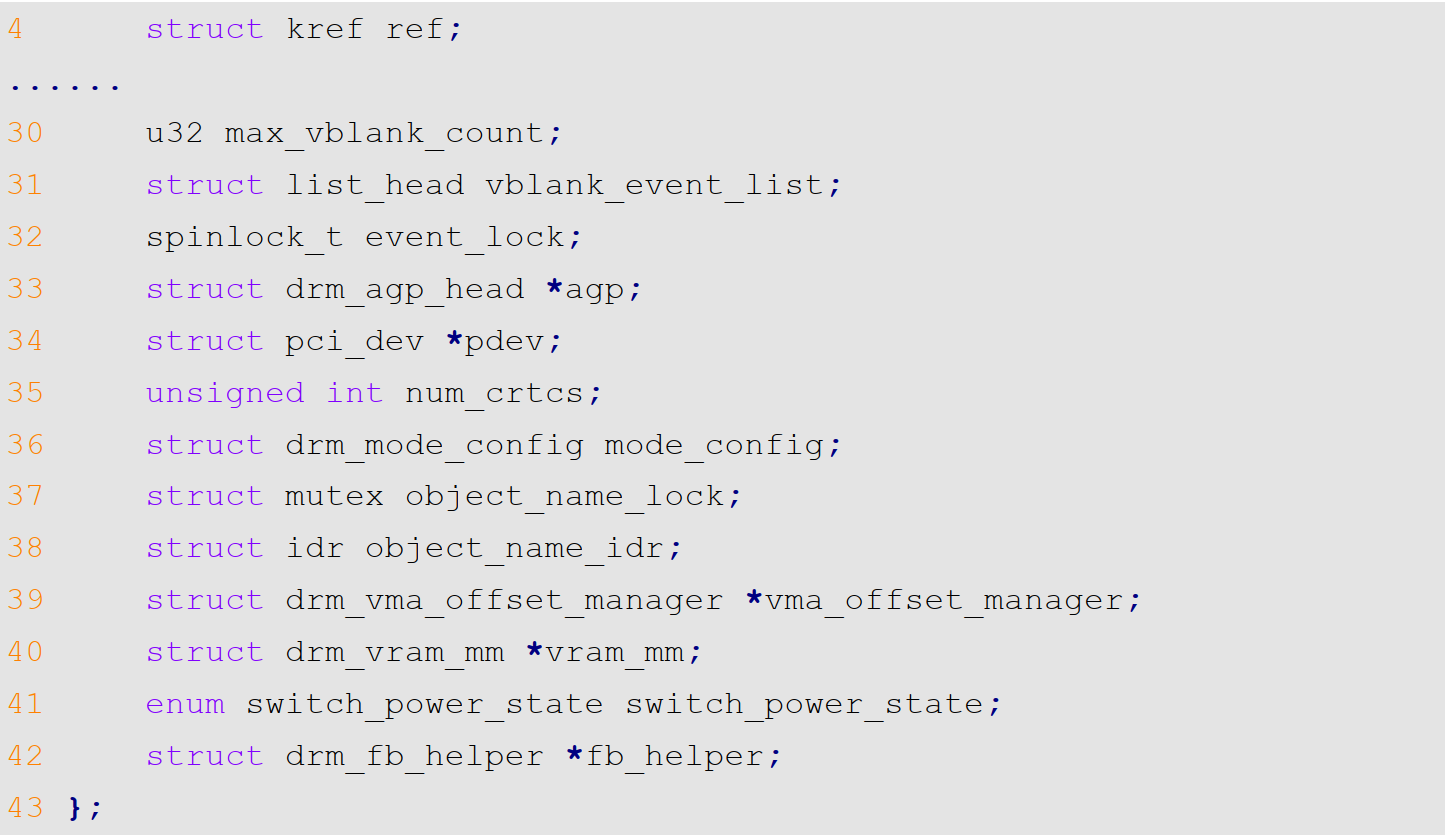

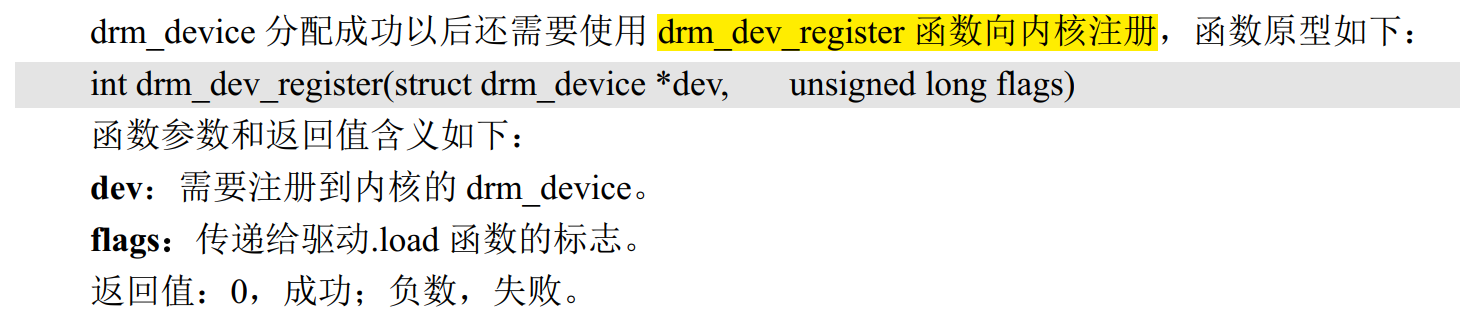

2.2.1、drm_device 结构体

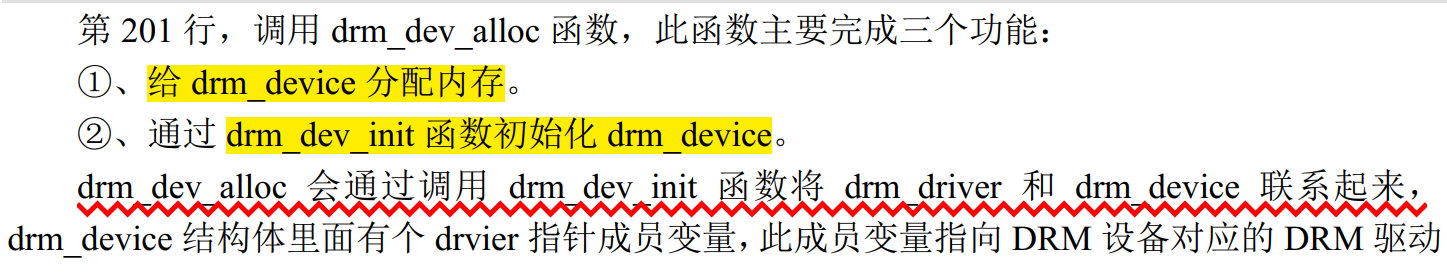

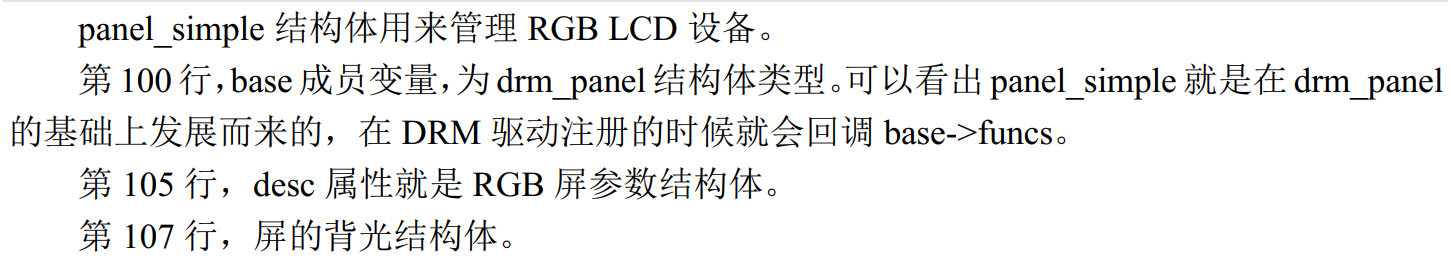

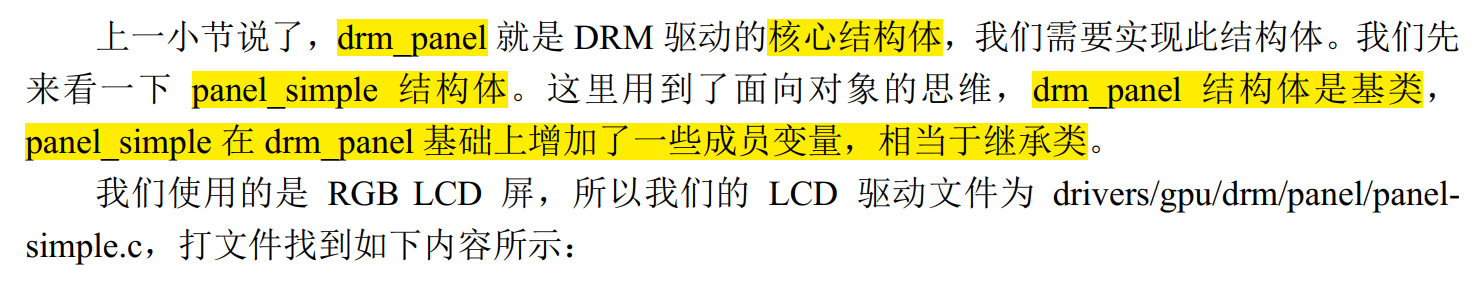

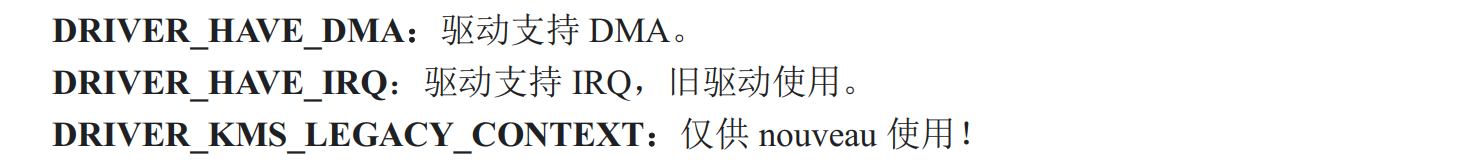

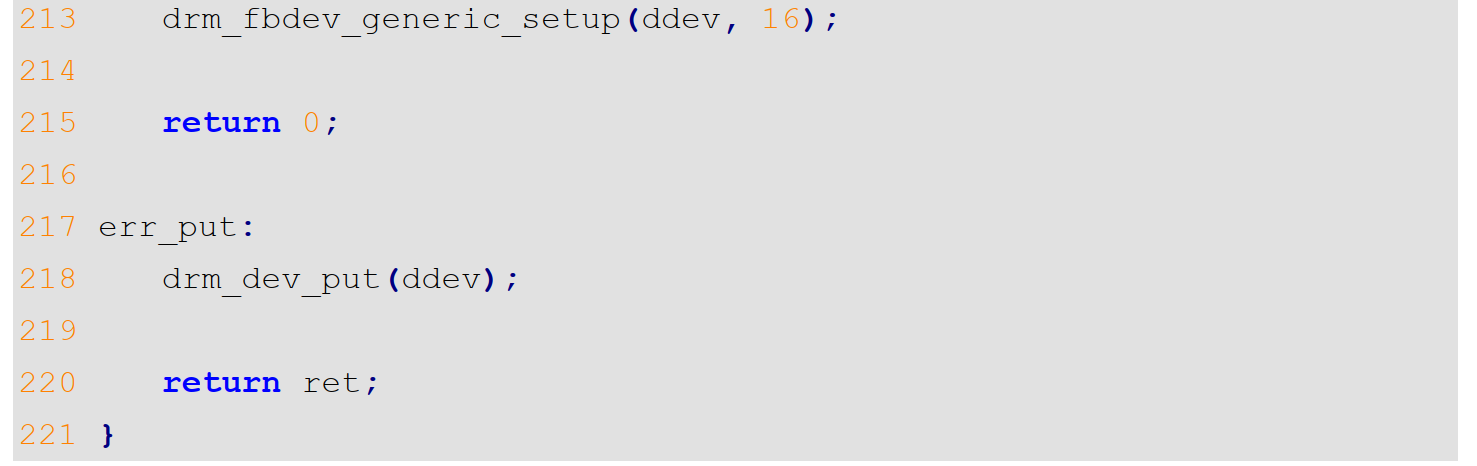

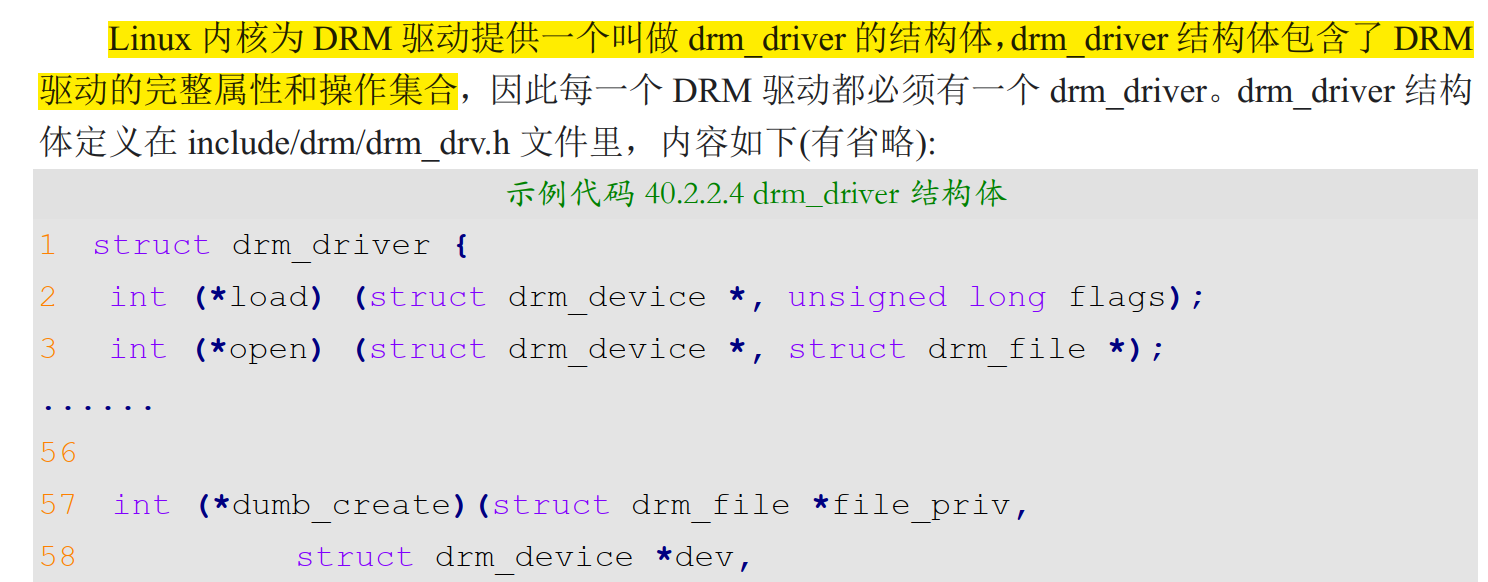

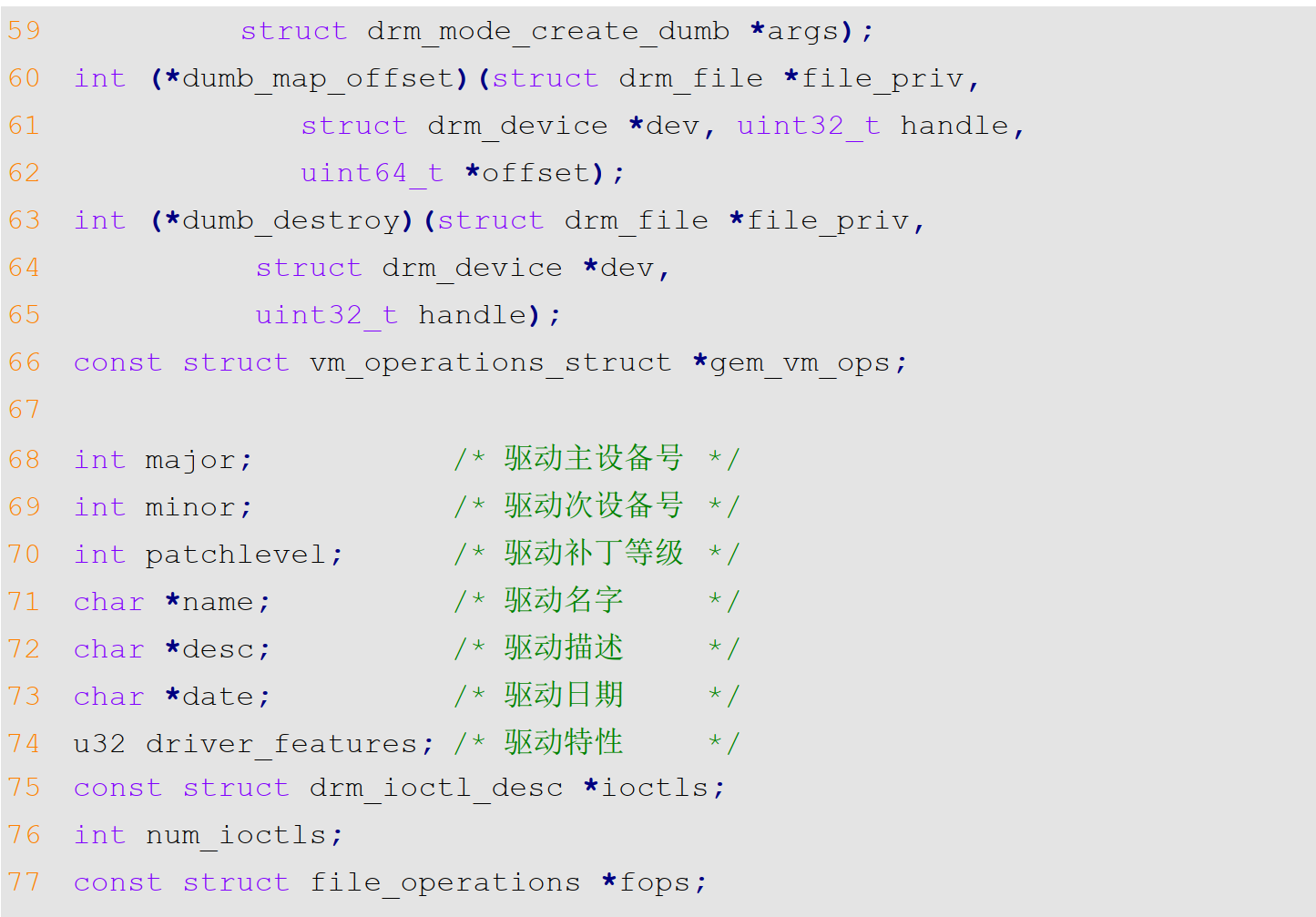

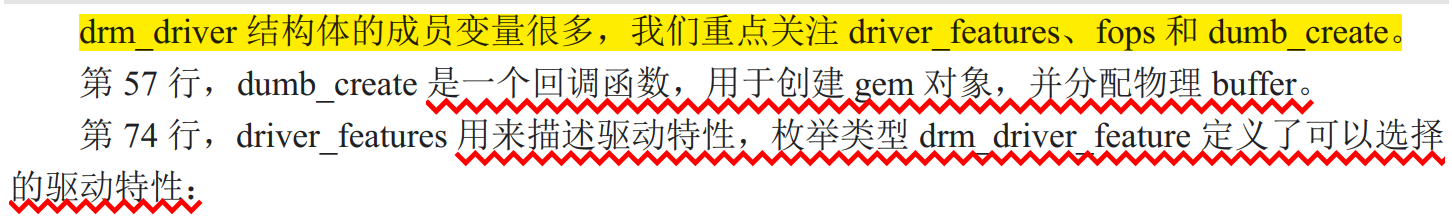

2.2.2、drm_driver 结构体

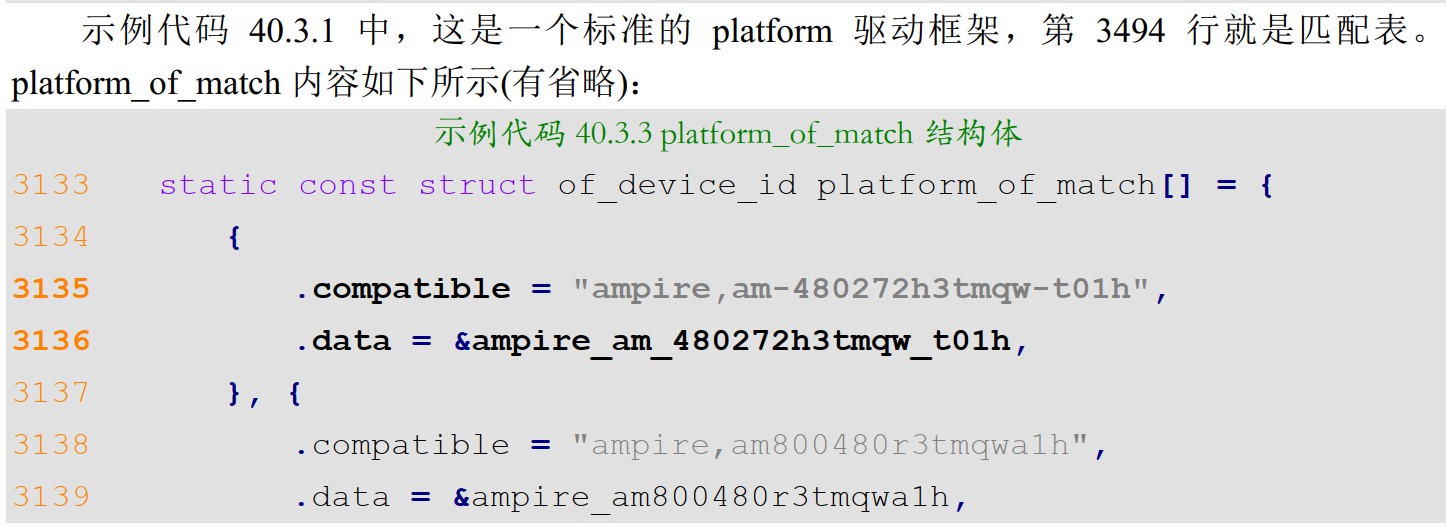

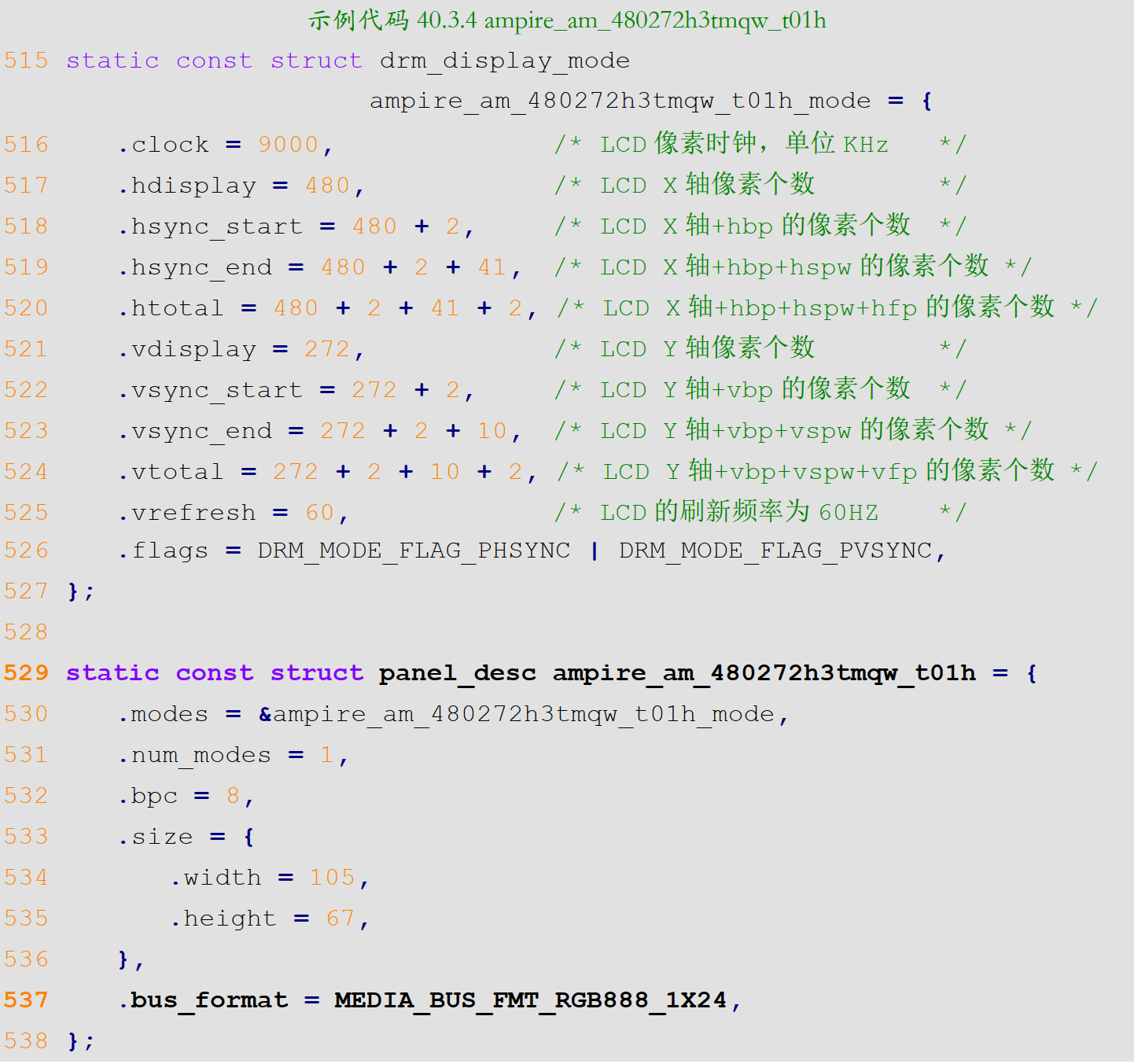

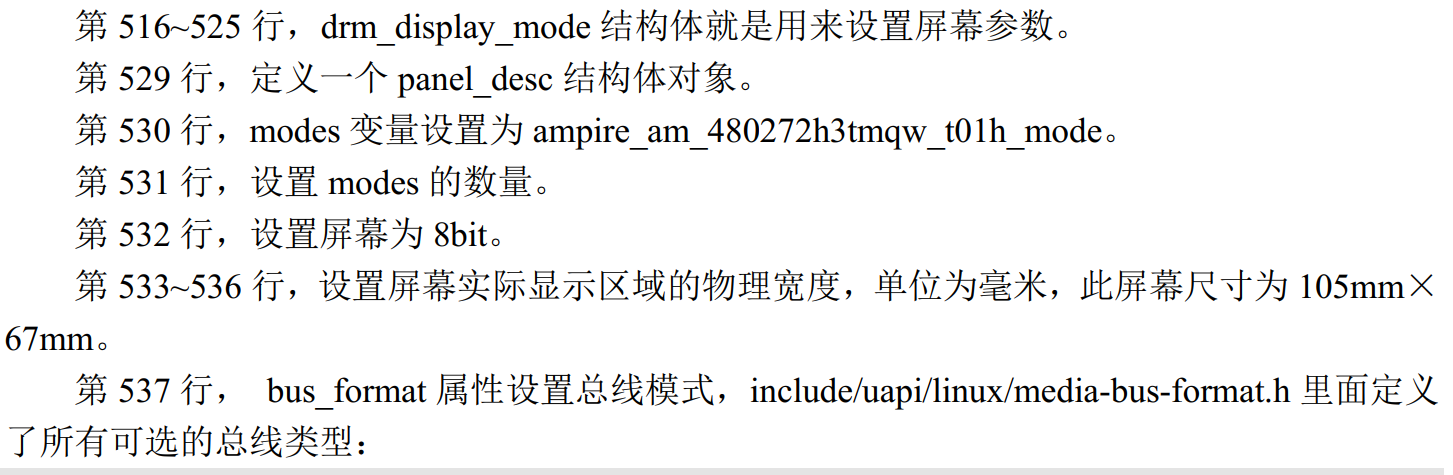

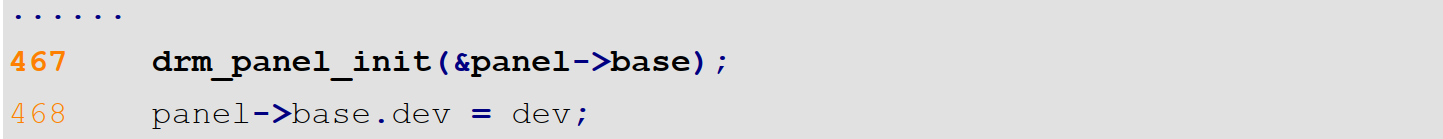

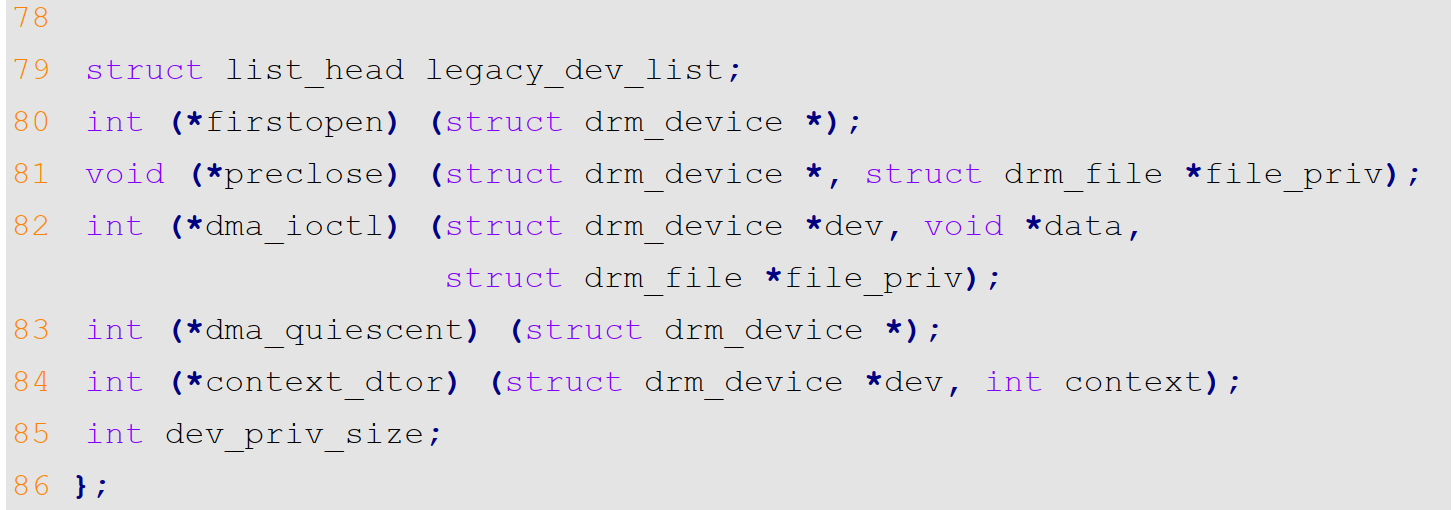

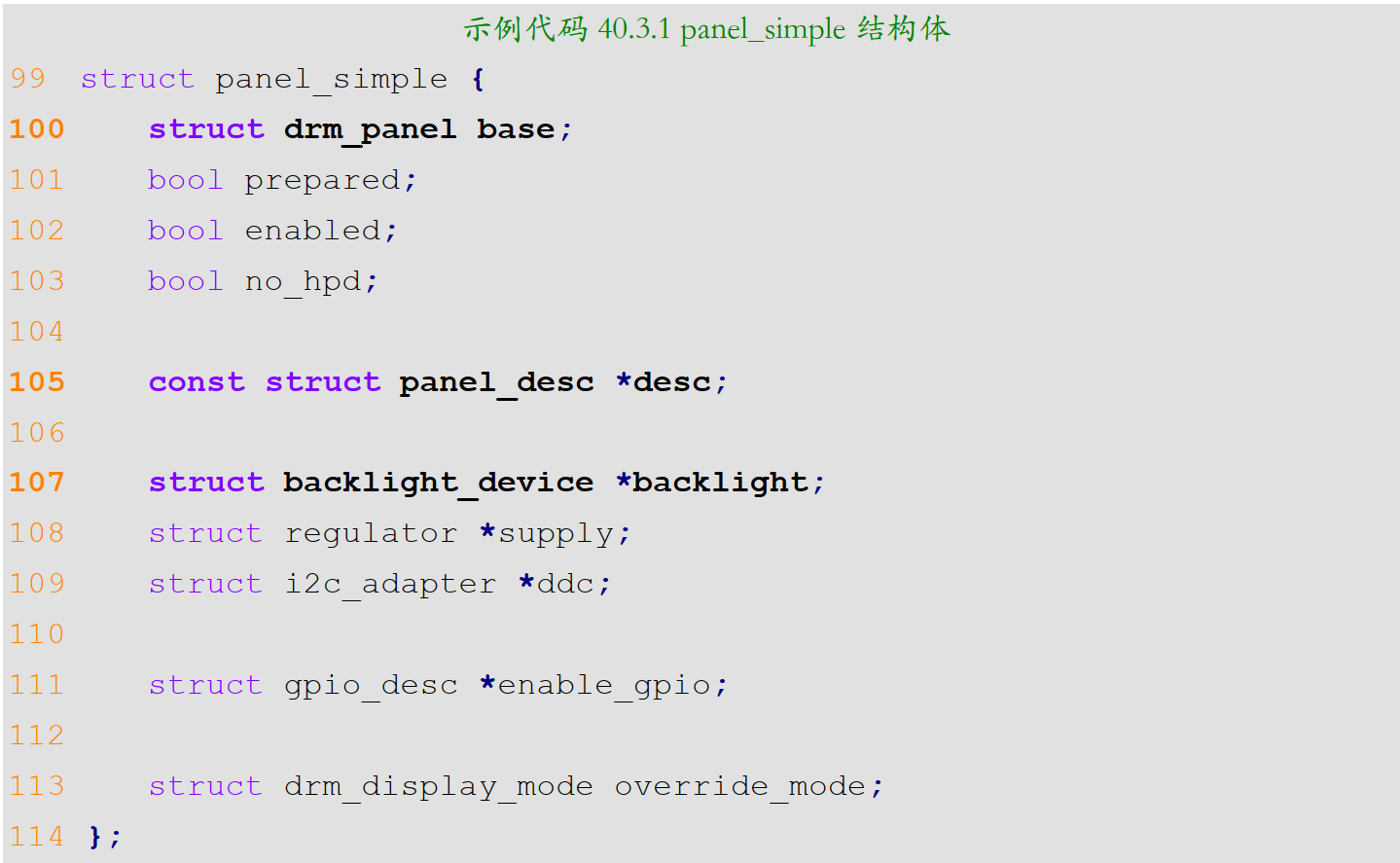

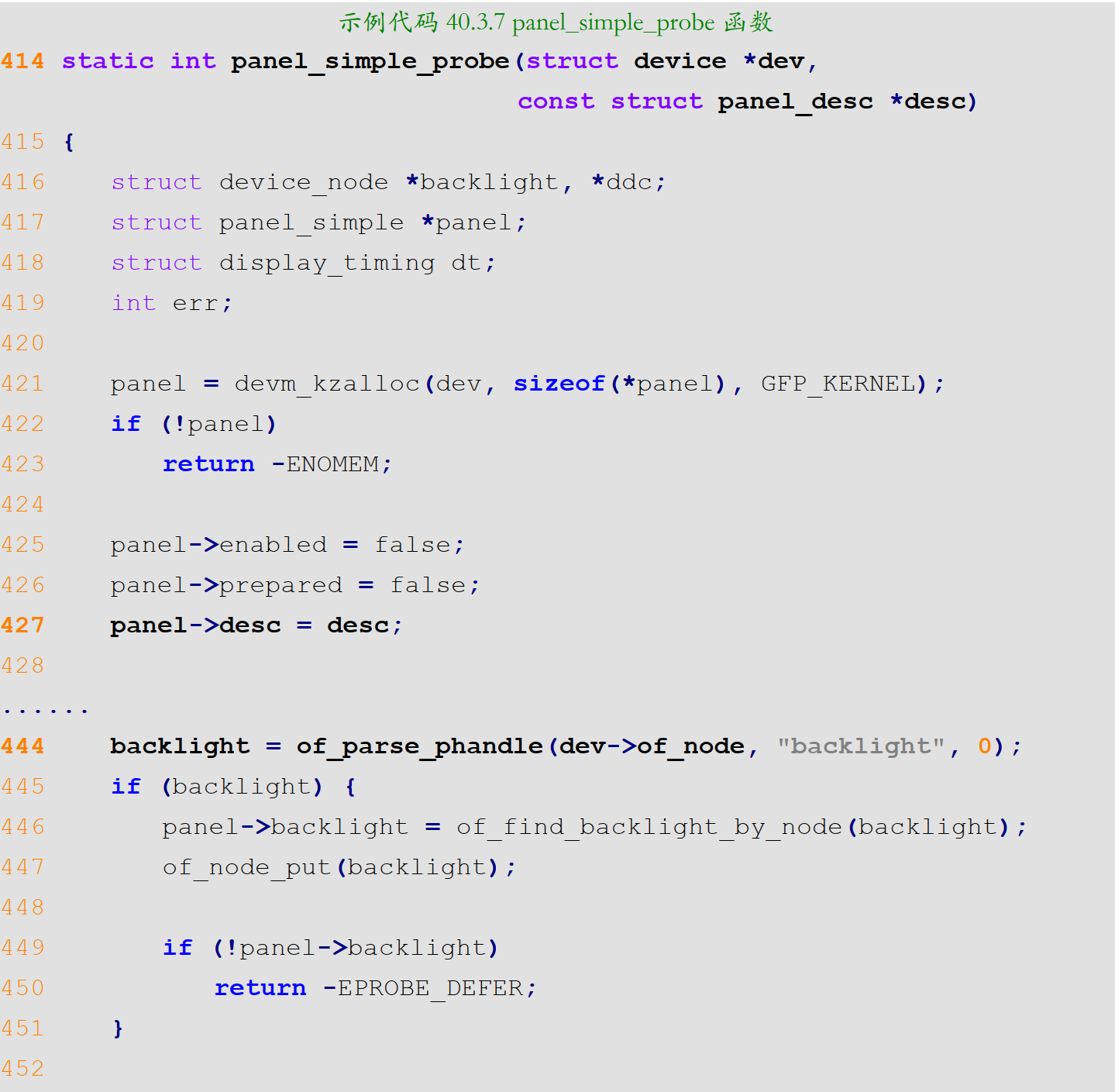

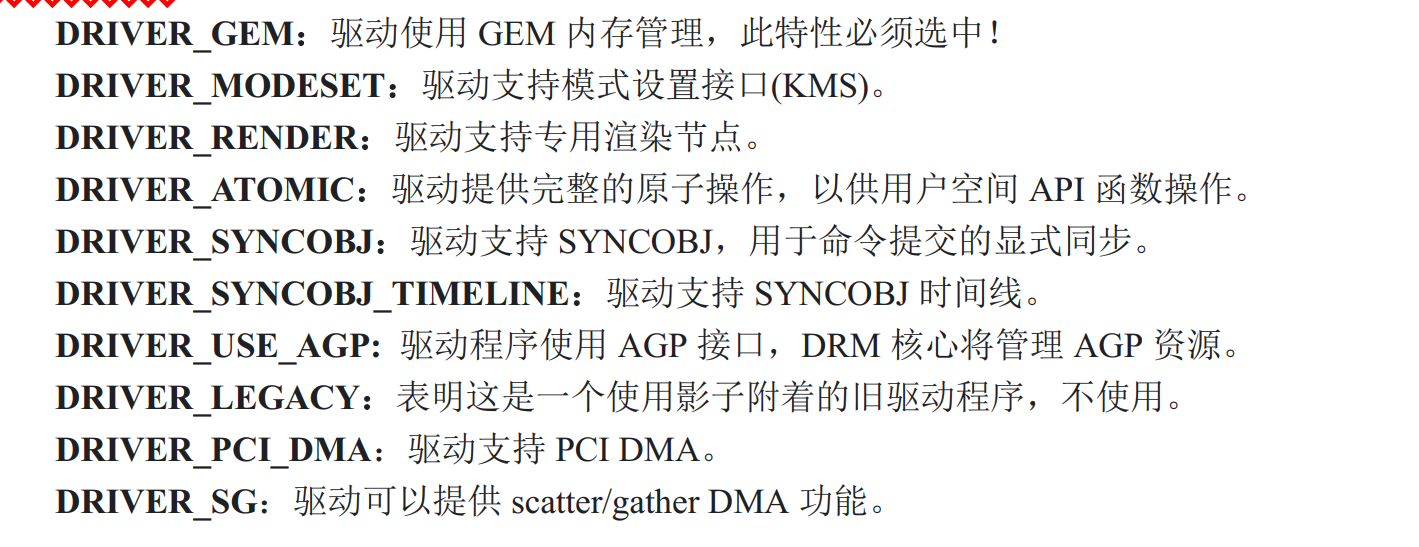

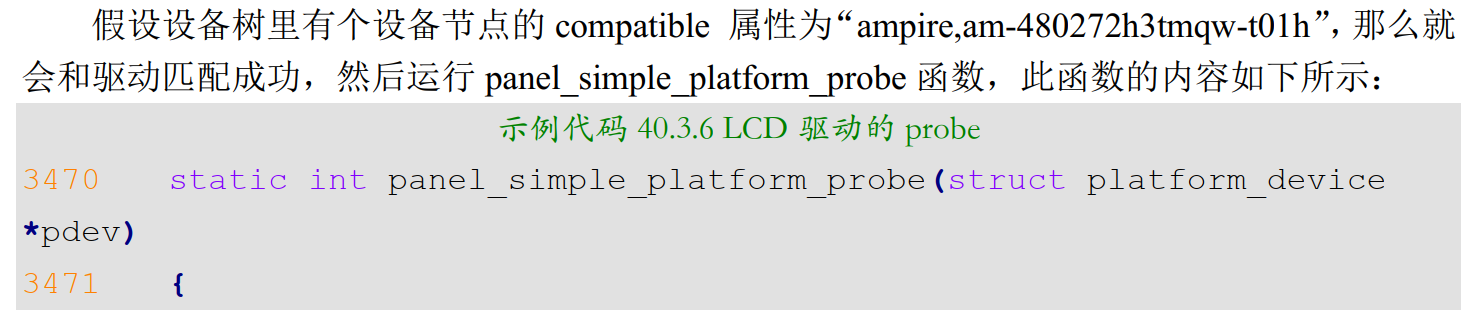

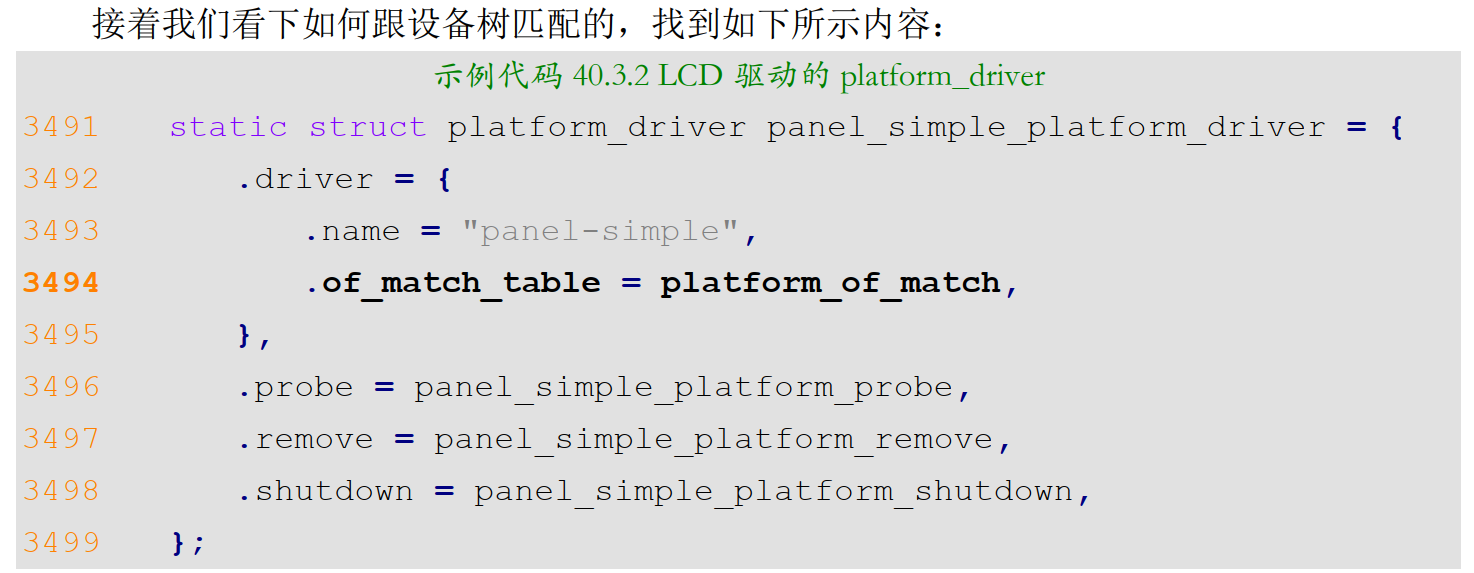

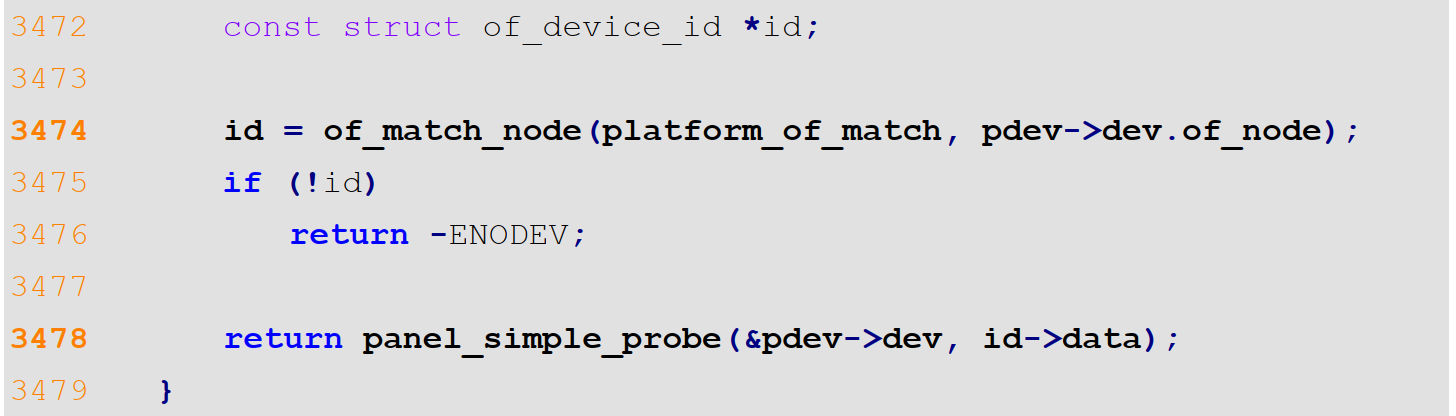

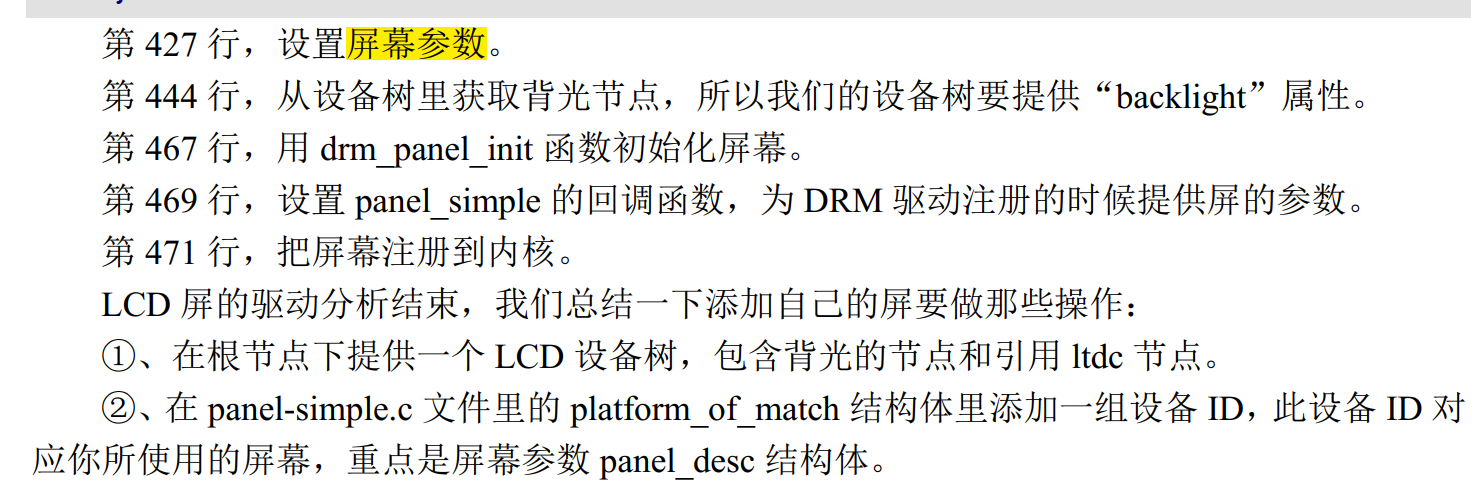

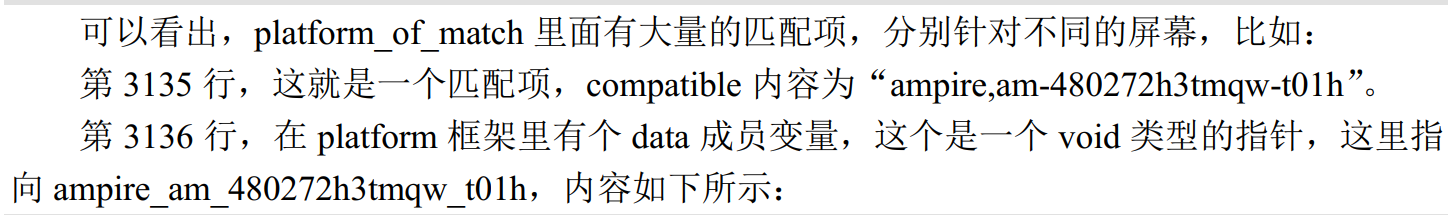

3、RGB的LCD驱动分析(屏的驱动)

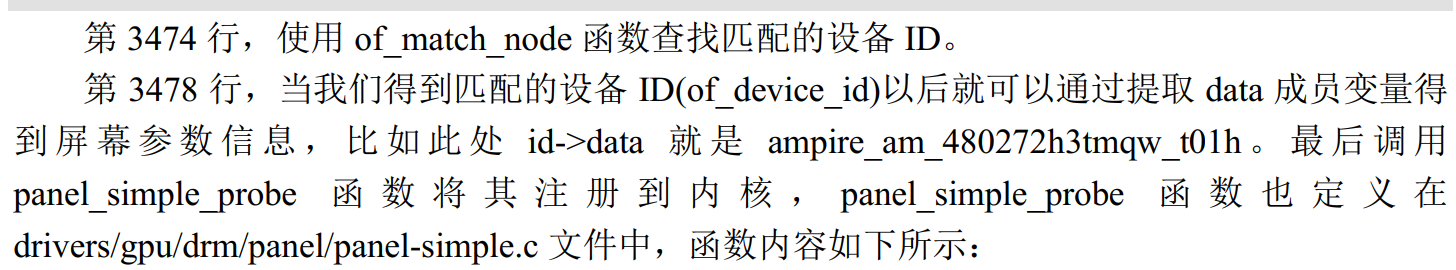

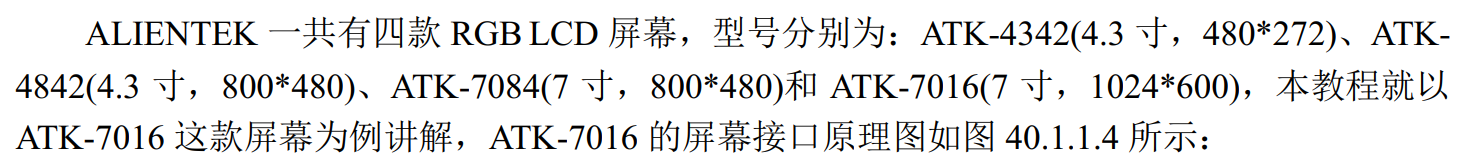

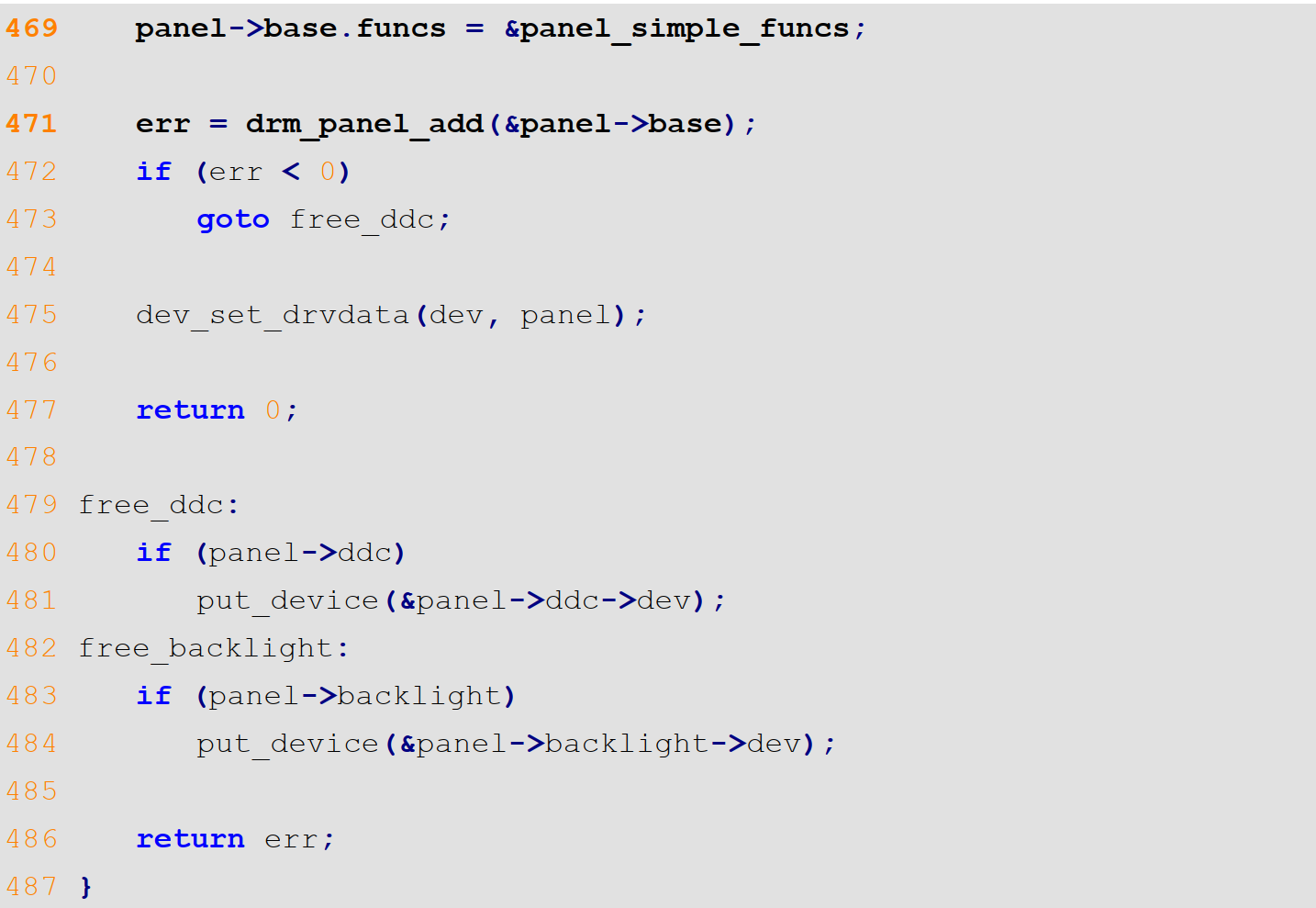

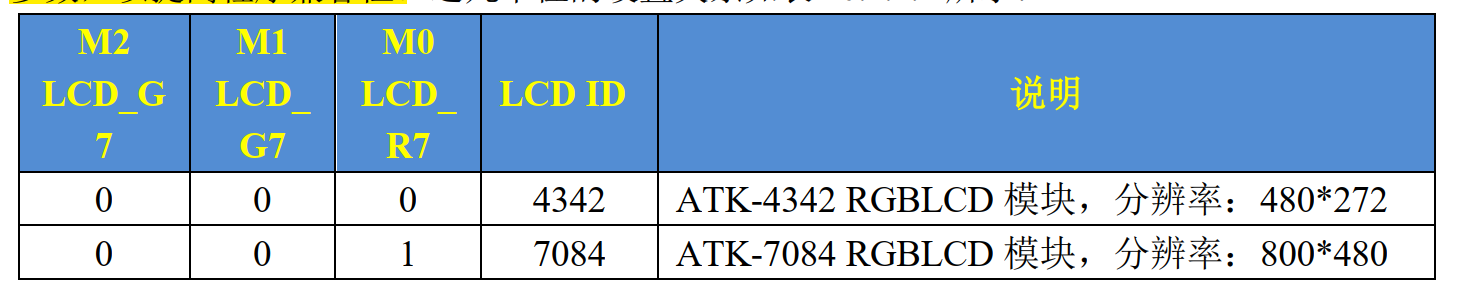

4、硬件原理图分析

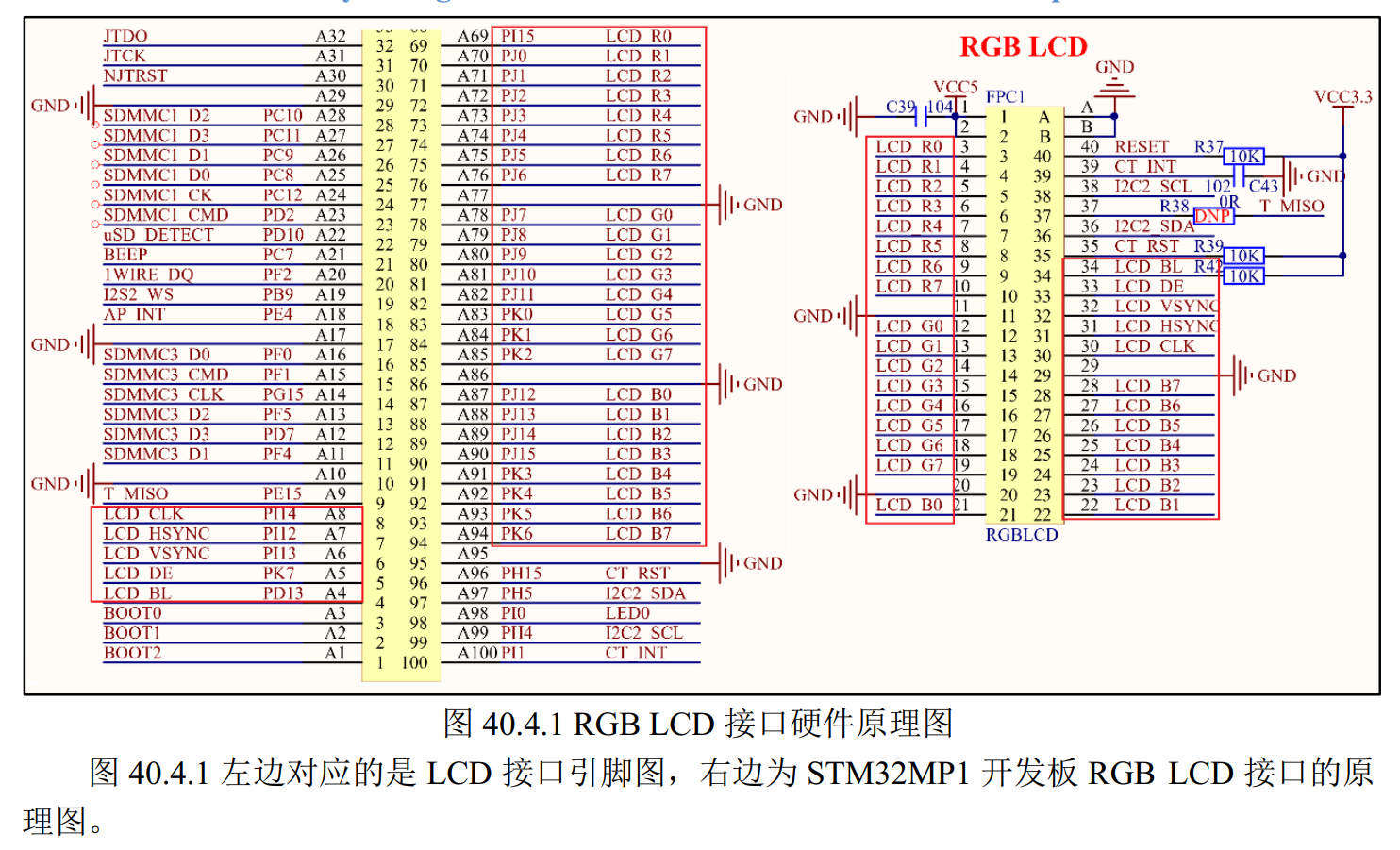

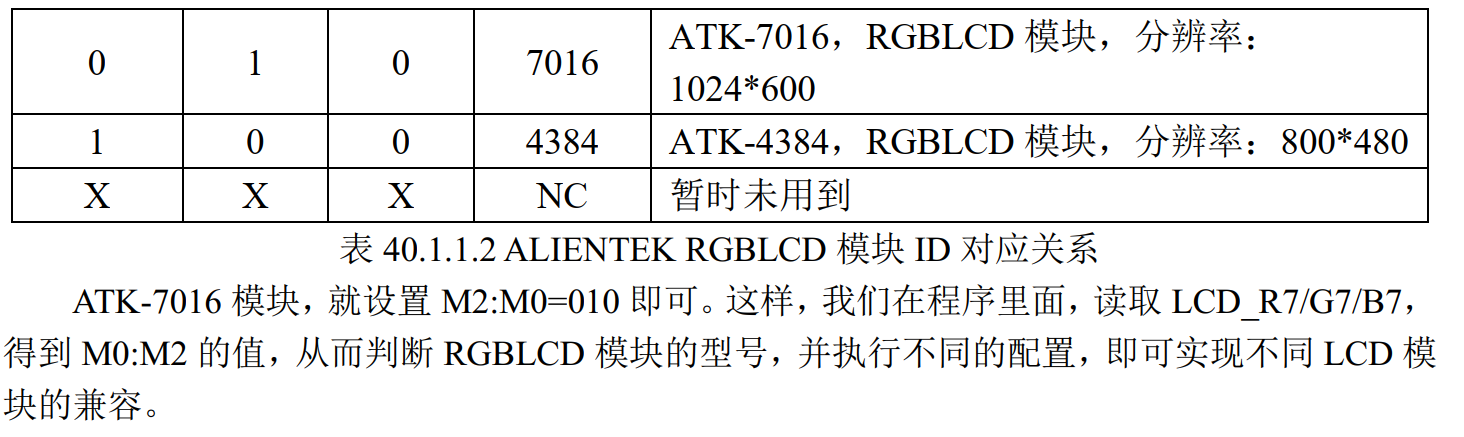

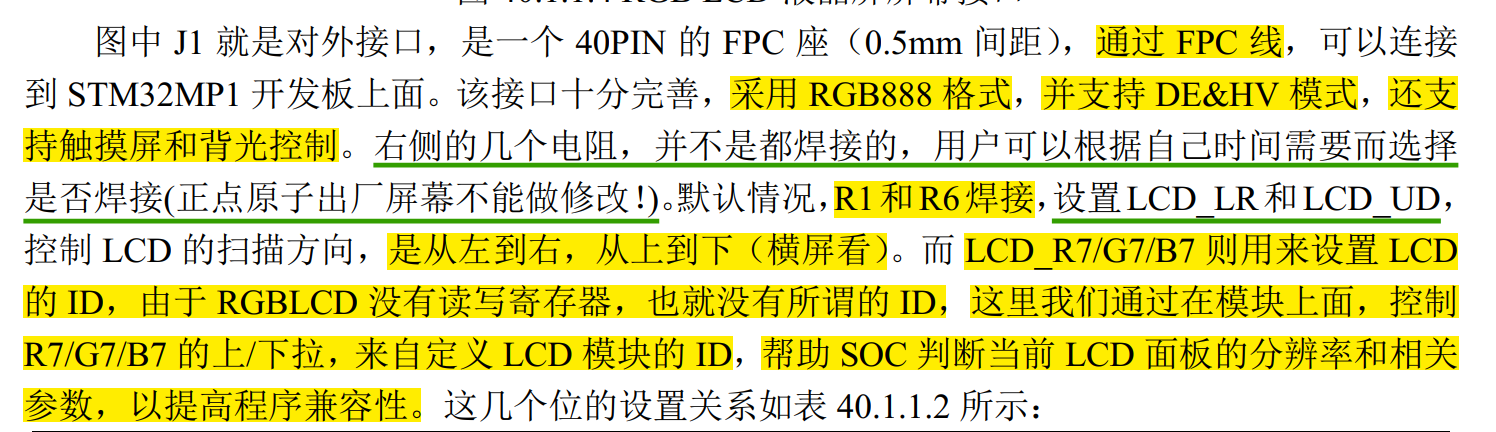

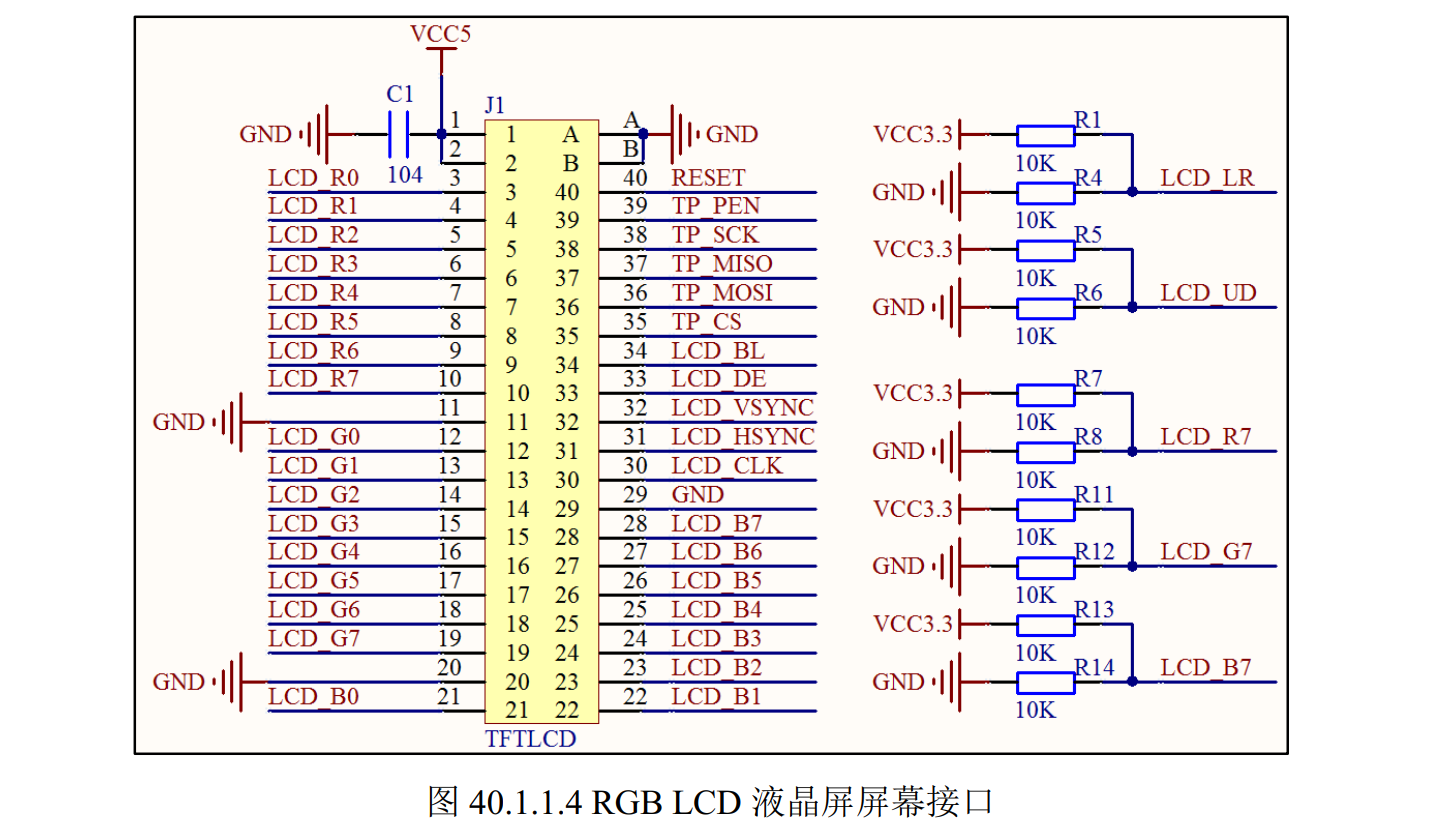

在 STM32MP1 开发板里，有一个 RGB LCD 接口，其原理如下所示：

其中LCD_BL在设备镜像中没有添加，说明我们只需要4个，CLK\HSYNC\VSYNC\DE这4个就行。
