[光学原理与应用-402]：设计 - 深紫外皮秒脉冲激光器 - 元件 - AOM零级光与一级光：深紫外皮秒激光器中的核心光学特性与系统应用
在声光调制器（AOM）中，零级光（Undiffracted Zero-Order）与一级光（Diffracted First-Order）是布拉格衍射过程中产生的两束关键光束，其特性差异直接影响激光调制效率、光路设计及系统稳定性。在深紫外皮秒脉冲激光器中，两者需精确匹配高功率、皮秒级响应及深紫外兼容性要求。以下从物理本质、特性对比、系统应用及优化策略四维度深度解析：
一、物理本质与衍射机制

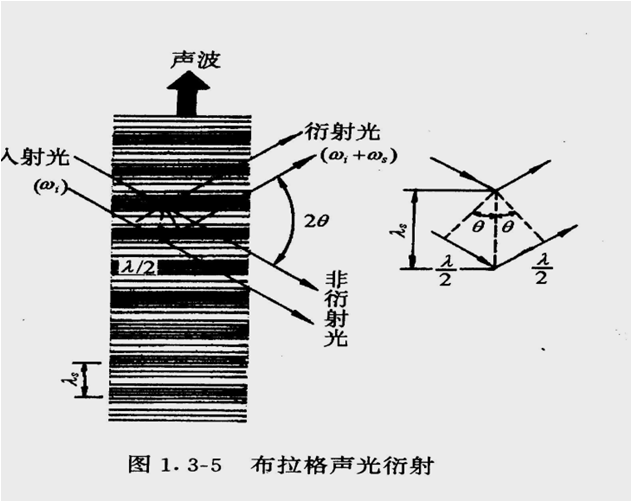

- 布拉格衍射动力学
- 当射频（RF）驱动压电换能器产生高频声波（频率10-200MHz）在声光介质（如TeO₂、CaF₂）中传播时，声波引发周期性折射率调制（Δn~10⁻⁴），形成动态光栅。
- 入射激光（如1064nm基频光或266nm深紫外光）满足布拉格条件（nλ=2Λsinθ_B）时，发生相长干涉，产生一级衍射光（偏转角θ_B=λ/Λ），而未满足条件的光沿原方向传播形成零级光。
- 能量分配与衍射效率
- 零级光功率占比（1-η）与一级光衍射效率（η=sin²(πΔnL/λ)）直接相关，η可通过调整RF驱动功率线性调控（0-100%）。
- 在深紫外波段（如266nm），需优化声光介质弹光系数（如CaF₂的Δn≈0.01）和介质长度L，以实现>70%的高衍射效率，同时抑制零级光功率以减少热沉积。
二、零级光与一级光特性对比
| 特性维度 | 零级光（Zero-Order）- | 一级光（First-Order） |
|---|---|---|
| 传播方向 | 沿入射光原方向传播（θ=0°） | 偏转角θ_B=λ/Λ（如266nm激光偏转角~0.5°） |
| 功率特性 | 功率占比高（1-η），随衍射效率η降低而增加 | 功率占比低（η），随RF驱动功率增加而线性提升 |
| 偏振态 | 保持入射光偏振态（如线偏振/圆偏振） | 可能因弹光效应产生偏振旋转或退偏，需偏振补偿 |
| 波长选择性 | 无波长选择性，透射所有波长光束 | 严格匹配布拉格条件，仅衍射特定波长光束 |
| 热沉积效应 | 高功率下易引发介质热沉积，导致热透镜效应 | 偏转光束能量分散，热沉积密度较低 |
| 深紫外兼容性 | 需镀制紫外增透膜（如LaF₃/MgF₂）以减少反射损耗 | 需优化光栅周期Λ匹配深紫外波长，提升衍射效率 |
三、深紫外皮秒激光器中的系统应用
- 零级光的角色与挑战
- 直通光应用：在需要高功率直通光的场景（如泵浦光传输、光束对准），零级光因其高功率和原方向传播特性被直接利用。
- 热管理挑战：高功率零级光易在声光介质中引发热沉积，导致热透镜效应和双折射漂移。需集成微通道水冷（流量>0.5L/min，温差<0.5℃）或高功率TEC阵列，维持温度稳定性±0.1℃。
- 偏振态保持：在偏振敏感系统（如深紫外非线性转换），需设计偏振补偿结构（如半波片或偏振旋转器），确保零级光偏振态与后续元件匹配。
- 一级光的应用与优势
- 脉冲调制与偏转：一级光通过调整RF驱动功率实现皮秒级脉冲开关控制（上升时间<10ns），支撑脉冲选择、Q开关触发及光束偏转（角度分辨率<10μrad）。
- 深紫外非线性转换：在四倍频（1064nm→266nm）或六倍频（1064nm→193nm）过程中，一级光的高衍射效率和偏振纯度（消光比>1000:1）可显著提升转换效率。
- 载波包络相位（CEP）稳定：通过反馈控制RF驱动频率，补偿激光器频率漂移，实现阿秒脉冲产生所需的CEP稳定控制。
四、优化策略与系统集成
- 衍射效率优化
- 材料选择：深紫外波段选用高弹光系数、低吸收材料（如CaF₂、熔融石英），表面镀制Al₂O₃/MgF₂保护膜和LaF₃/MgF₂紫外增透膜，提升损伤阈值（>10GW/cm²）和紫外透过率（>90%@266nm）。
- RF驱动设计：采用GaN基射频功率放大器（>10W输出）和锁相环（PLL）频率源，实现宽调制带宽（>50MHz）和低噪声驱动，优化衍射效率线性度。
- 热管理与散热设计
- 微通道水冷：在AOM基底集成微通道结构（流道直径0.3-0.8mm，流速>1m/s），通过水冷循环快速导出热沉积，抑制热致双折射和衍射效率漂移。
- TEC温控模块：高功率AOM集成热电冷却器（TEC）实现局部精确控温（±0.1℃），配合低热膨胀系数基底（如零度玻璃），减少热应力导致的结构变形。
- 偏振态匹配与补偿
- 偏振补偿结构：在零级光路径中加入半波片或偏振旋转器，匹配后续非线性晶体的偏振吸收特性；一级光路径中采用偏振分束镜（PBS）或双折射晶体（如YVO₄），优化偏振纯度。
- 偏振监测系统：集成在线偏振计和光电探测器，实时监测零级光与一级光的偏振态，通过PID控制器动态调整RF驱动参数，维持高消光比（>1000:1）。
- 系统集成与抗环境干扰
- 密封与保护：AOM模块采用密封壳体设计（充氮保护，湿度<10%），防止深紫外光致氧化或材料降解；通过振动隔离支架（共振频率<20Hz）减少机械振动影响。
- 环境适应性测试：通过紫外加速老化试验（266nm, 10W/cm²连续照射1000小时）和激光损伤阈值测试（>10GW/cm²峰值功率密度），验证AOM在深紫外皮秒脉冲下的长期可靠性。
五、总结与展望
在深紫外皮秒脉冲激光器中，AOM的零级光与一级光分别承担直通光传输与脉冲调制/偏转的核心功能，其特性差异需在系统设计中精确匹配。通过优化声光介质材料、RF驱动系统、热管理策略及偏振补偿技术，可实现高衍射效率、宽调制带宽、低热沉积及高偏振纯度的AOM模块，支撑深紫外激光在精密加工、非线性光谱、阿秒科学及量子技术等领域的高性能应用。
未来研究方向包括：
- 新材料开发：探索高弹光系数、深紫外透明的新型声光介质（如氮化铝、金刚石），提升损伤阈值和紫外透过率。
- 驱动系统智能化：结合人工智能算法（如神经网络PID控制）和机器视觉技术，实现AOM参数的实时优化与故障预测，提升系统智能化水平。
- 多物理场耦合研究：深入探究声波-光波-热场-应力场的耦合效应，优化AOM在超快时间尺度下的动力学响应，支撑阿秒脉冲产生等前沿应用。
通过上述创新，AOM将在深紫外皮秒激光器中发挥更关键的作用，推动科学探索与工业应用的突破性发展。
