CNN卷积神经网络之注意力机制CBAM（六）

CNN卷积神经网络之注意力机制CBAM（六）

---

下面为你完整提取文档中关于 CBAM（Convolutional Block Attention Module） 的全部内容，包括：

• 核心思想与结构图
• 通道注意力（Channel Attention）详解
• 空间注意力（Spatial Attention）详解
• 消融实验图表
• 完整可运行的 PyTorch 代码（通道注意力、空间注意力、整合到 ResNet50）

---

1. CBAM 基本认知与结构图

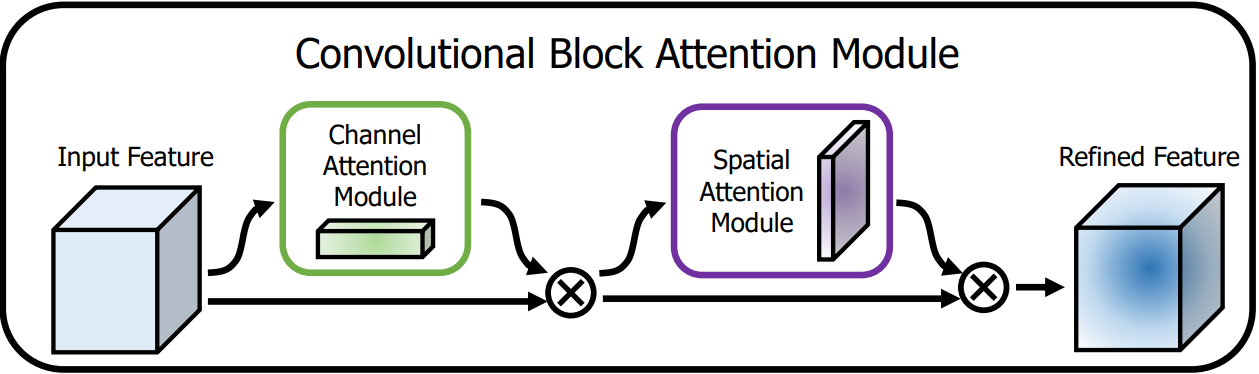

图 1：CBAM 整体结构（通道注意力 + 空间注意力）

CBAM 是一个轻量级混合注意力模块，先后沿 通道维度 和 空间维度 计算注意力权重，公式化描述如下：

$$\begin{array}{rl}{\mathbf{F}}^{\prime }& ={\mathbf{M}}_{\mathbf{c}}(\mathbf{F})\otimes \mathbf{F},\\ {\mathbf{F}}^{\prime \prime }& ={\mathbf{M}}_{\mathbf{s}}({\mathbf{F}}^{\prime })\otimes {\mathbf{F}}^{\prime }.\end{array}$$

• ${\mathbf{M}}_{\mathbf{c}}\in {\mathbb{R}}^{C\times 1\times 1}$：通道注意力图
• ${\mathbf{M}}_{\mathbf{s}}\in {\mathbb{R}}^{1\times H\times W}$：空间注意力图
• $\otimes$：逐元素乘法（广播机制）

---

2. 通道注意力模块（Channel Attention）

2.1 原理与流程图

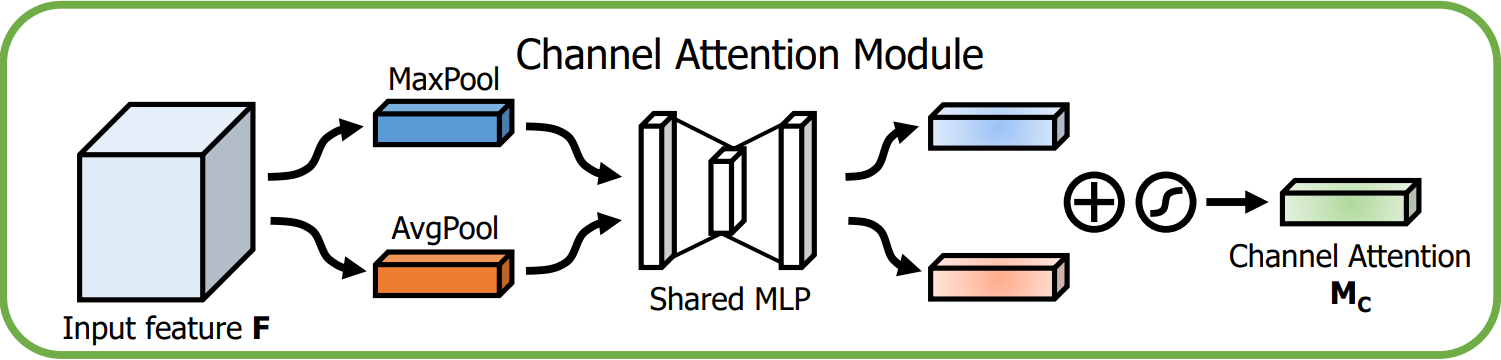

图 2：通道注意力流程

1. 对输入特征图 $\mathbf{F}\in {\mathbb{R}}^{C\times H\times W}$ 分别做 全局平均池化 和 全局最大池化，得到两个 $1\times 1\times C$ 的向量。
2. 将两个向量分别送入 共享的 MLP（两层全连接：先降维 $C/r$，再升维回 $C$）。
3. 将 MLP 输出的两个特征向量逐元素相加，经 Sigmoid 得到通道注意力图 $$mathbf{M}_c$。

数学表达：

$${\mathbf{M}}_{\mathbf{c}}(\mathbf{F})=\sigma \left(\text{MLP}(\text{AvgPool}(\mathbf{F}))+\text{MLP}(\text{MaxPool}(\mathbf{F}))\right)$$

2.2 通道注意力 PyTorch 代码

import torch
import torch.nn as nnclass ChannelAttention(nn.Module):def __init__(self, in_planes, ratio=16):super(ChannelAttention, self).__init__()self.avg_pool = nn.AdaptiveAvgPool2d(1)self.max_pool = nn.AdaptiveMaxPool2d(1)self.fc = nn.Sequential(nn.Conv2d(in_planes, in_planes // ratio, 1, bias=False),nn.ReLU(inplace=True),nn.Conv2d(in_planes // ratio, in_planes, 1, bias=False))self.sigmoid = nn.Sigmoid()def forward(self, x):avg_out = self.fc(self.avg_pool(x))max_out = self.fc(self.max_pool(x))out = avg_out + max_outreturn self.sigmoid(out)

---

3. 空间注意力模块（Spatial Attention）

3.1 原理与流程图

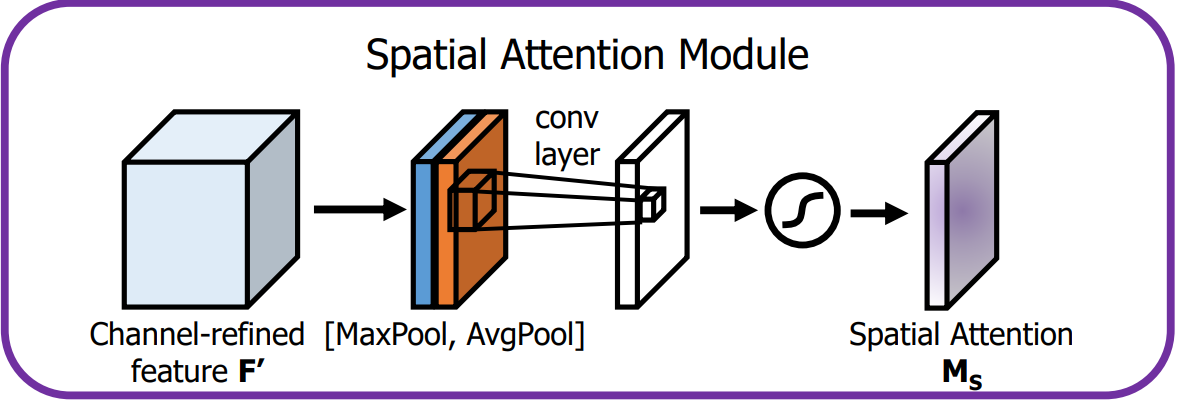

图 3：空间注意力流程

1. 对 通道维度 分别做 最大池化 和 平均池化，得到两个 $H\times W\times 1$ 的二维图。
2. 将两个二维图在通道维度 拼接，形成 $H\times W\times 2$ 的特征。
3. 使用一个 $7\times 7$ 卷积层将 $2$ 通道压缩为 $1$ 通道，再经 Sigmoid 得到空间注意力图 ${\mathbf{M}}_{\mathbf{s}}$。

数学表达：

$${\mathbf{M}}_{\mathbf{s}}(\mathbf{F})=\sigma \left(f^{7\times 7}([\text{AvgPool}(\mathbf{F});\text{MaxPool}(\mathbf{F})])\right)$$

3.2 空间注意力 PyTorch 代码

class SpatialAttention(nn.Module):def __init__(self, kernel_size=7):super(SpatialAttention, self).__init__()assert kernel_size in (3, 7), "kernel size must be 3 or 7"padding = kernel_size // 2self.conv = nn.Conv2d(2, 1, kernel_size, padding=padding, bias=False)self.sigmoid = nn.Sigmoid()def forward(self, x):avg_out = torch.mean(x, dim=1, keepdim=True)max_out, _ = torch.max(x, dim=1, keepdim=True)x = torch.cat([avg_out, max_out], dim=1)x = self.conv(x)return self.sigmoid(x)

---

4. 消融实验图表

4.1 通道注意力有效性

图 4：仅通道注意力对比

• 加入通道注意力后，所有模型均优于 baseline。

4.2 空间注意力叠加效果

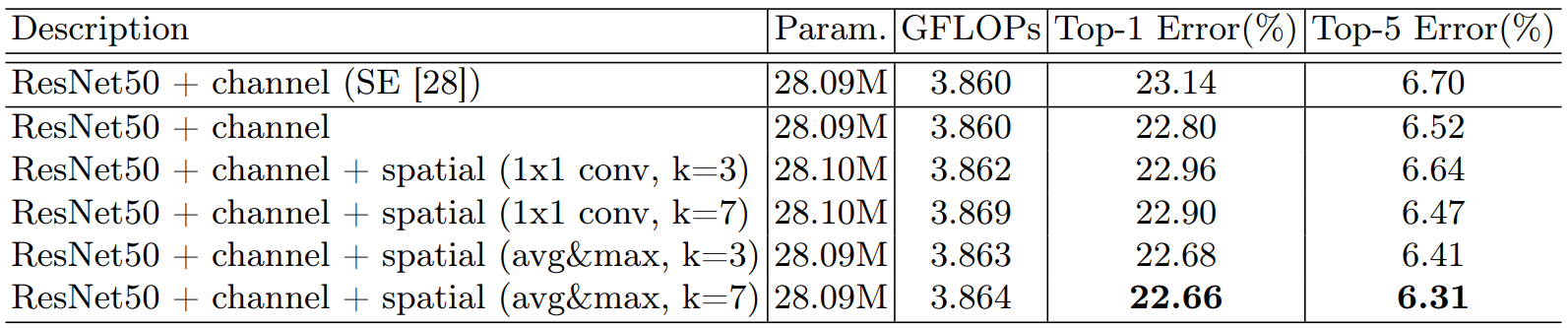

图 5：叠加空间注意力

• CBAM（通道+空间） 优于单独通道注意力；MaxPool + AvgPool 组合 最佳。

4.3 注意力顺序对比

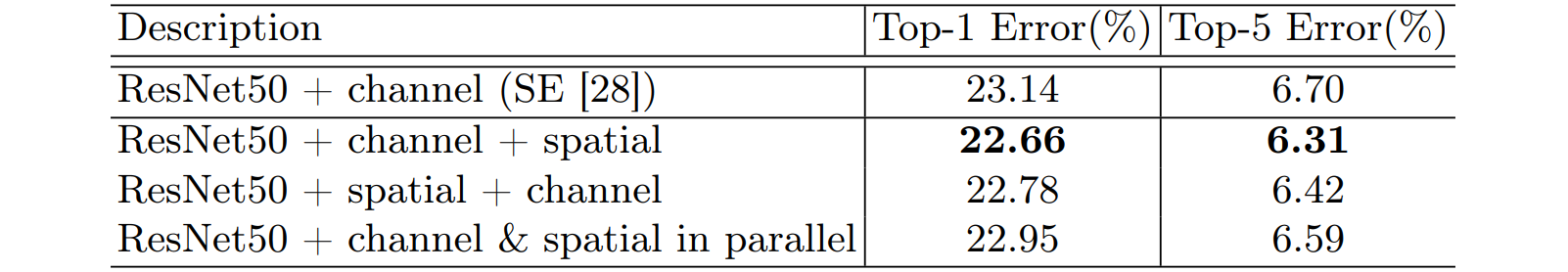

图 6：通道先 / 空间先 对比

• 通道 → 空间 的顺序（即 CBAM 默认顺序）效果最好。

4.4 不同模型横向对比

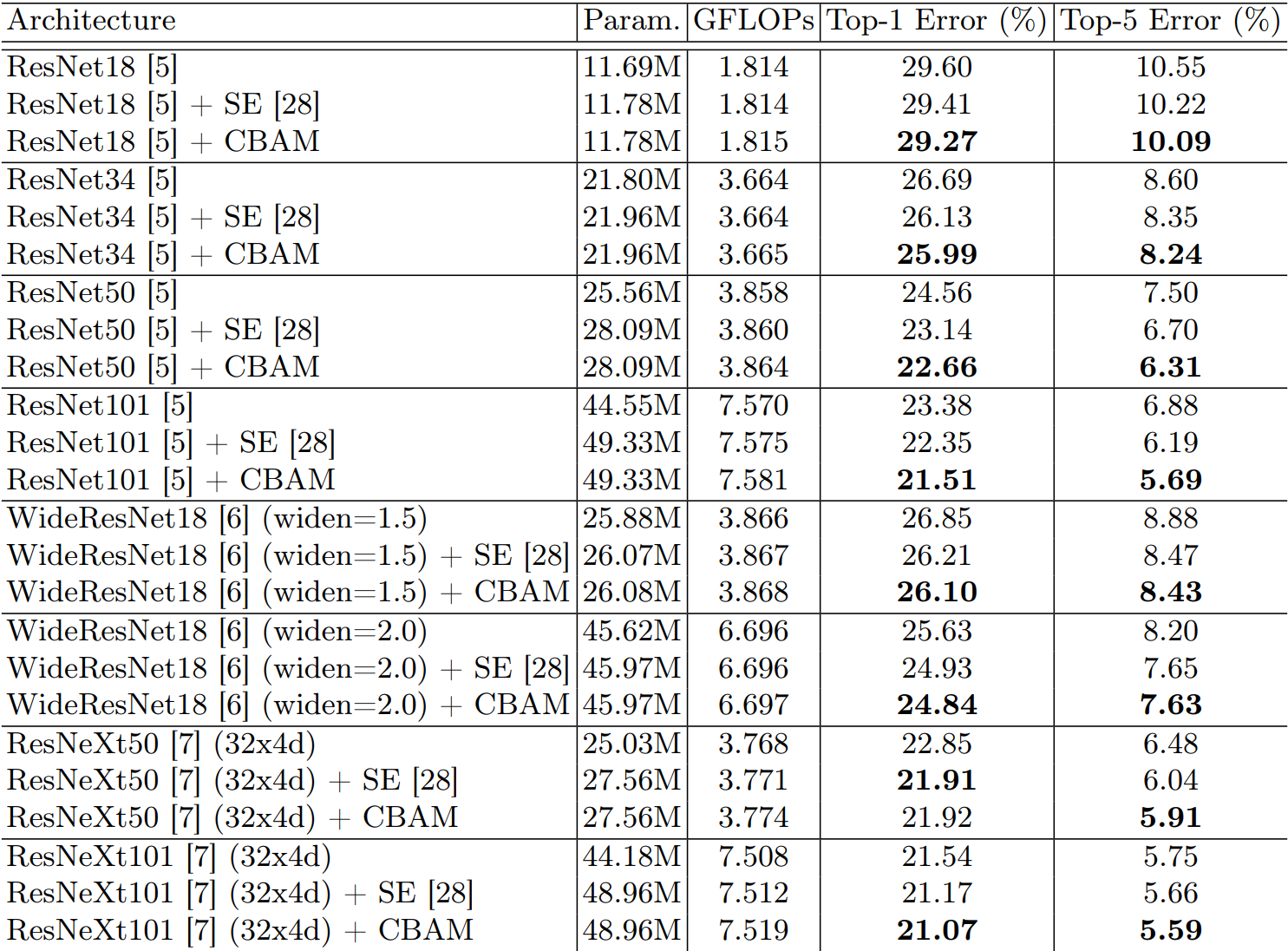

图 7：CBAM 在不同模型上的增益

• 在 ResNet、WideResNet、ResNeXt 等主流网络上均带来一致提升。

---

5. ResNet50 整合 CBAM 完整代码

下面给出 ResNet50 + CBAM 的完整实现，可直接运行并导出 ONNX：

import torch
import torch.nn as nn
from torchvision.models.resnet import ResNet, Bottleneck, _resnet, ResNet50_Weights# -------------------- 1. 通道注意力 --------------------
class ChannelAttention(nn.Module):def __init__(self, in_planes, ratio=16):super(ChannelAttention, self).__init__()self.avg_pool = nn.AdaptiveAvgPool2d(1)self.max_pool = nn.AdaptiveMaxPool2d(1)self.fc = nn.Sequential(nn.Conv2d(in_planes, in_planes // ratio, 1, bias=False),nn.ReLU(inplace=True),nn.Conv2d(in_planes // ratio, in_planes, 1, bias=False))self.sigmoid = nn.Sigmoid()def forward(self, x):avg_out = self.fc(self.avg_pool(x))max_out = self.fc(self.max_pool(x))out = avg_out + max_outreturn self.sigmoid(out)# -------------------- 2. 空间注意力 --------------------
class SpatialAttention(nn.Module):def __init__(self, kernel_size=7):super(SpatialAttention, self).__init__()assert kernel_size in (3, 7), "kernel_size must be 3 or 7"padding = kernel_size // 2self.conv = nn.Conv2d(2, 1, kernel_size, padding=padding, bias=False)self.sigmoid = nn.Sigmoid()def forward(self, x):avg_out = torch.mean(x, dim=1, keepdim=True)max_out, _ = torch.max(x, dim=1, keepdim=True)x = torch.cat([avg_out, max_out], dim=1)x = self.conv(x)return self.sigmoid(x)# -------------------- 3. 改造 Bottleneck，插入 CBAM --------------------
class BottleneckCBAM(Bottleneck):expansion = 4def __init__(self, *args, **kwargs):super().__init__(*args, **kwargs)# conv3 的输出通道即为 planes * expansionself.ca = ChannelAttention(self.conv3.out_channels)self.sa = SpatialAttention()def forward(self, x):identity = xout = self.conv1(x)out = self.bn1(out)out = self.relu(out)out = self.conv2(out)out = self.bn2(out)out = self.relu(out)out = self.conv3(out)out = self.bn3(out)# CBAM 注意力out = self.ca(out) * out        # 通道加权out = self.sa(out) * out        # 空间加权if self.downsample is not None:identity = self.downsample(x)out += identityout = self.relu(out)return out# -------------------- 4. 构建 ResNet50-CBAM --------------------
def resnet50_cbam(pretrained=False, **kwargs):"""返回带有 CBAM 的 ResNet50。pretrained=True 时加载 ImageNet 预训练权重（注意：CBAM 部分需要微调）。"""if pretrained:weights = ResNet50_Weights.DEFAULTelse:weights = Nonereturn _resnet(BottleneckCBAM,[3, 4, 6, 3],weights,progress=True,**kwargs)# -------------------- 5. 测试脚本 --------------------
if __name__ == "__main__":model = resnet50_cbam(pretrained=False, num_classes=10)  # 10 类示例model.eval()dummy = torch.randn(1, 3, 224, 224)# 打印网络结构（可选）# print(model)# 前向测试with torch.no_grad():out = model(dummy)print("输出 shape:", out.shape)          # 应为 [1, 10]# 导出 ONNXtorch.onnx.export(model, dummy, "resnet50_cbam.onnx",opset_version=11, input_names=["input"],output_names=["output"])print("已导出 resnet50_cbam.onnx")

---

小结

维度	关键要点
模块顺序	先通道注意力 → 后空间注意力
通道注意力	AvgPool + MaxPool → Shared MLP → Sigmoid
空间注意力	Channel-wise Avg & Max → Concat → 7×7 Conv → Sigmoid
即插即用	可插入任何 CNN 架构，仅需几行代码
效果	在 ImageNet、CIFAR 等多数据集、多模型上稳定提升
