【AlphaFold3】网络架构篇（2）|Input Embedding 对输入进行特征嵌入

backend 2025/7/29 6:21:16

在这里插入图片描述

博主简介：努力学习的22级计算机科学与技术本科生一枚🌸
博主主页： @Yaoyao2024
往期回顾：【AlphaFold3】网络架构篇（1）|概览+预测算法
每日一言🌼: 去留无意，闲看庭前花开花落；宠辱不惊，漫随天外云卷云舒。——《幽窗小记》🌺

前言

在这篇讲解/笔记文章的开头，我想先聊聊Featurisation和Input Embedding分别是什么，有什么样子的关系和区别。

=理解Featurisation（特征化）和Input Embedding（输入嵌入）的关系与区别，可以类比成“准备食材” & “食材预处理”的过程——前者是把原始材料变成能用的“食材”，后者是把这些食材切成模型“好入口”的形状。

先明确两个概念的核心含义

Featurisation（特征化，支撑材料2.8节内容）：
简单说，就是把模型无法直接“看懂”的原始数据（比如分子的化学结构、蛋白质序列、进化信息等），转换成模型能“识别”的结构化特征。
比如：
- 对于一个分子，原始数据可能是“分子式C6H12O6”“原子坐标(x,y,z)”，特征化会把这些转换成“原子类型（碳/氢/氧）”“化学键类型”“参考构象的空间信息”等；
- 对于进化信息（MSA），原始数据是一堆同源序列，特征化会提炼出“profile（序列保守性分布）”“deletion_mean（缺失率均值）”等总结性特征。
  核心：把原始数据“翻译”成模型能处理的“特征语言”，是数据从“原始状态”到“可用状态”的第一步。
Input Embedding（输入嵌入，3.1节内容） ：
是在特征化之后，把已经提取好的结构化特征，进一步转换成模型内部能“计算”的 向量形式。
就像你已经有了“苹果（红色、圆形、50g）”“香蕉（黄色、长条形、100g）”这些特征，嵌入就是把这些特征转换成一串数字（比如苹果→[0.2, 0.5, 0.3]，香蕉→[0.8, 0.1, 0.6]），让模型能通过向量运算“理解”它们的差异和关系。
核心：把结构化特征“压缩”成模型能运算的向量，是特征从“可用状态”到“可计算状态”的关键一步。

关系：“上游”与“下游”，前者是后者的前提

Input Embedding完全依赖于Featurisation的结果。
比如你提供的代码里，InputFeatureEmbedder函数处理的f*（包括f_i^{restype}残基类型、f_i^{profile}进化谱、f_i^{deletion_mean}缺失均值等），都是2.8节Featurisation步骤已经提取好的结构化特征。
没有Featurisation先把原始数据变成这些特征，Input Embedding就成了“无米之炊”——巧妇难为无米之炊，模型也无法对原始数据直接做嵌入。

区别：处理阶段和目标不同

维度	Featurisation（特征化）	Input Embedding（输入嵌入）
处理阶段	数据预处理阶段（模型“之外”的准备）	模型输入阶段（模型“之内”的转换）
处理对象	原始数据（如分子结构、原始序列）	特征化后的结构化特征（如残基类型、进化谱）
目标	得到“模型能识别的特征”	得到“模型能计算的向量”
关键特点	保留原始数据的核心信息，结构化	把特征压缩成低维向量，加入语义关联

举个生活化的例子

假设你要教一个机器人“认识水果”：

Featurisation：你先把“苹果”的原始信息（红色、圆的、咬起来脆）整理成结构化的描述（颜色=红，形状=圆，口感=脆）——这一步是特征化，把“苹果”这个原始概念变成机器人能“看懂”的属性列表。
Input Embedding：机器人把这些属性（红、圆、脆）转换成一串数字（比如[0.1, 0.8, 0.3]），方便它通过计算比较不同水果的差异（比如和“草莓”的[0.1, 0.2, 0.9]对比）——这一步是嵌入，把属性变成机器人能“运算”的语言。

总结：特征化是“整理信息”，嵌入是“翻译信息为模型语言”，前者是后者的基础，两者共同完成“原始数据→模型可处理向量”的全过程。

一、Input Embedding

翻译：

用户提供的任何键（通过token_bonds特征）均在算法 1 （上一篇博客中讲解）中进行线性嵌入；其他用户输入的嵌入，以及 RDKit 参考构象的嵌入，将在下文描述。

讲解

输入嵌入是将特征化后的各类信息（键、残基类型、空间结构等）转换为模型可计算的向量的过程，分为两部分：

用户提供的键（token_bonds）：直接通过线性变换嵌入（算法1），快速整合分子间的成键信息（如蛋白质与配体的结合键）。
其他输入+RDKit参考构象：通过更复杂的逻辑嵌入（3.1.1和3.1.2），重点处理残基类型、空间结构和位置关系。

1.1 Input Embedder

翻译：

残基类型、参考构象和MSA汇总特征（分布谱和缺失均值）的嵌入过程如算法2所示。参考构象通过AtomAttentionEncoder（算法5）以置换不变的方式（permutation invariant way） 进行嵌入（即原子的排列顺序不影响最终嵌入结果）。

👉🏻算法2:构建初始一维嵌入

def InputFeatureEmbedder({f *}) :
# 嵌入每个原子的特征
1: {ai}, _, _, _ = AtomAttentionEncoder({f *}, ∅, ∅, ∅, catom = 128, catompair = 16, ctoken = 384)
# 拼接每个令牌的特征
2: si = concat(ai, f_i^{restype}, f_i^{profile}, f_i^{deletion_mean})
3: return {si}

讲解：

一句话：输入嵌入器——整合原子与序列特征

算法2展示了初始一维嵌入的构建过程，核心是“原子特征→令牌特征”的整合：

步骤 1：通过 AtomAttentionEncoder 生成原子级嵌入 ${ai}\left\{\mathbf{a}_i\right\}$

作用：将一个令牌包含的所有原子的特征，通过注意力机制“汇总”为一个向量ai（每个令牌而非单个原子对应一个ai）。
- 例1：一个标准氨基酸令牌（如丙氨酸）包含Cα、C、N、O等多个原子，编码器会计算这些原子间的相互作用（如键长、角度），最终输出一个ai（128维），代表这个氨基酸的整体原子结构特征。
- 例2：一个配体的原子令牌（假设配体的每个原子都是独立令牌），编码器会处理该单个原子的特征（如元素类型、周围原子环境），输出一个ai（128维），代表这个原子的结构特征。
关联逻辑（具体看算法5,下一篇博客中）：
1. 先将每个原子的特征写成catom=128维的 “原子小卡片”；
2. 再计算每对原子的关系，写成catompair=16维的 “关系小卡片”；
3. 然后将一个令牌内的所有 “原子小卡片” 和 “关系小卡片” 汇总、融合，最终浓缩成一份代表该令牌的 “原子档案”—— 即ai；
4. 这份 “档案” 的维度受ctoken=384约束，确保格式统一且高效。

步骤 2：拼接令牌的其他特征，生成{si}

拼接逻辑：将步骤1生成的令牌级原子嵌入ai，与该令牌的另外三类特征按“维度拼接”（类似把多段绳子接成一根）：
- f_i^{restype}：残基类型（如“丙氨酸”“腺嘌呤”的独热编码，32维）；
- f_i^{profile}：MSA进化谱（该令牌在同源序列中的保守性分布，32维）；
- f_i^{deletion_mean}：MSA缺失率均值（该令牌在同源序列中的缺失频率，1维）。
例：一个丙氨酸令牌的si = ai（128维） + 丙氨酸类型（32维） + 进化保守性（32维） + 缺失率（1维） = 193维向量（维度相加）。

1.2 Relative position encoding 相对位置编码

与AlphaFold2和AlphaFold-Multimer类似，相对编码用于打破相同残基（ $aijrel_pos\mathbf{a}_{ij}^{\mathrm{rel}{\_\mathrm{pos}}}$ ）和链（ $aijrel_chain\mathbf{a}_{ij}^\text{rel\_chain}$ ）的对称性。在AlphaFold 3中，我们引入了一种相对令牌编码，适用于同一残基内的令牌（见算法3）。相对位置和令牌索引的取值范围被限制在 $r_{\min},r_{\max}]$ ，其中 $r_{max}=32$ ；相对链索引的取值范围被限制在 $[smin,smax][s_{\mathrm{min}},s_{\mathrm{max}}]$ ，其中 $s_{\max}=2$ 。

🪧讲解：”对称性“

位置编码最早应该是在transformer解决NLP问题提出。比如一句话”我打你”，“你打我”，这两个句子中“你”和“我”这两个词分别的特征编码一样，但是位置不同，就产生很大的语义差别。如果不加以位置约束，则语义就不正确。在蛋白质结构领域，也是如此。一条氨基酸序列，如果同一个氨基酸，位置不太，则会影响蛋白质的折叠从而影响蛋白质的结构。所以进行相对位置编码是很有必要的。

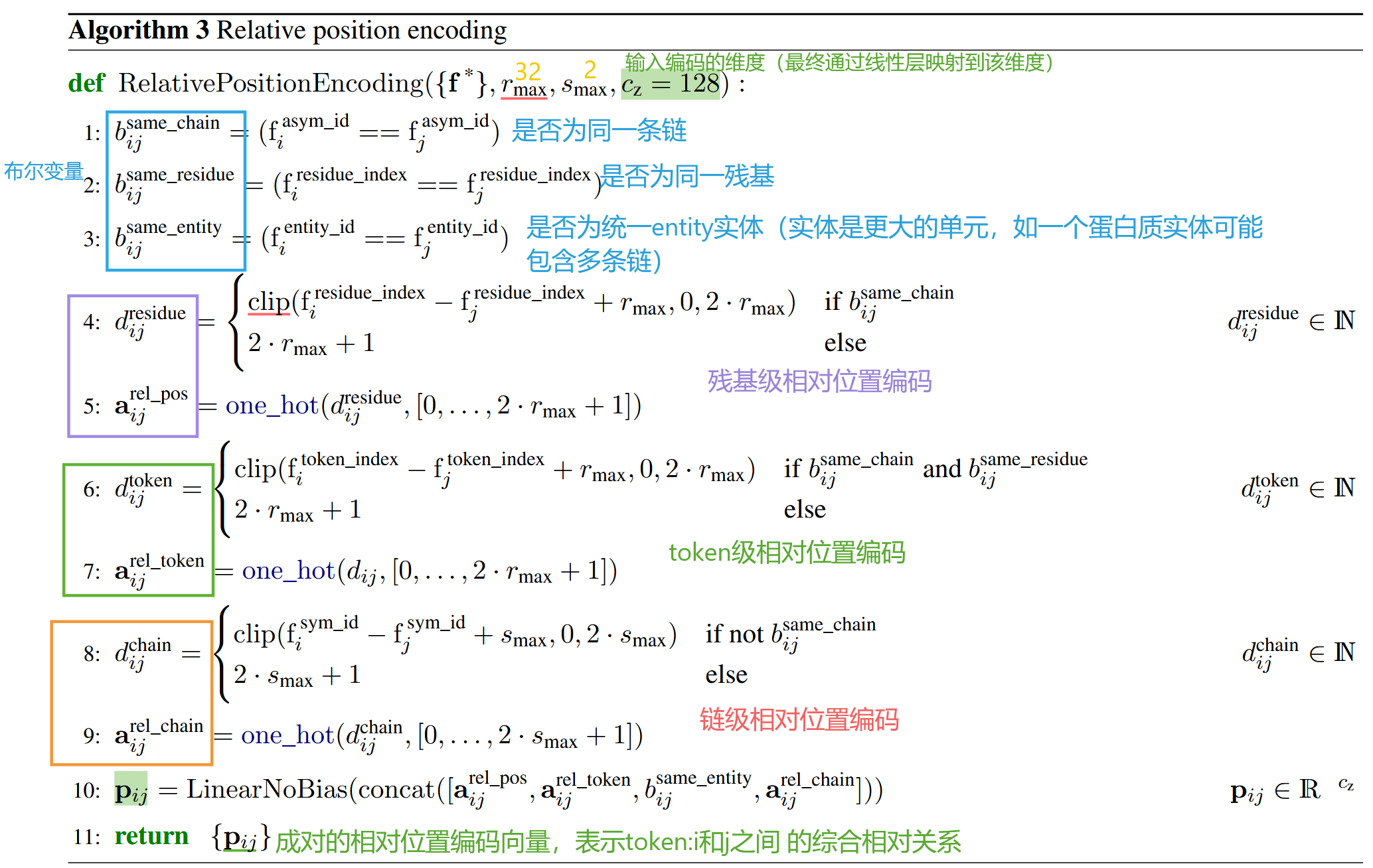

👉🏻算法3 相对位置编码

p.s.在这段相对位置编码算法中，clip函数是一种数值截断函数，核心作用是将输入的数值限制在一个指定的范围内，避免数值过大或过小对编码结果产生干扰。具体来说：

clip函数的数学表达
在算法中，clip(x, min_val, max_val)的含义是：

如果x小于min_val，则返回min_val；
如果x大于max_val，则返回max_val；
如果x在[min_val, max_val]范围内，则直接返回x。

讲解：

步骤4-5：残基级相对位置编码（ $a_{i j}^{rel\_pos}$ ）

步骤4：计算残基索引差值 $d_{i j}^{residue}$ ：
$dijresidue={clip(firesidue_index−fjresidue_index+rmax,0,2⋅rmax)if bijsame_chain2⋅rmax+1elsed_{i j}^{residue }= \begin{cases} clip(f_{i}^{residue\_index }-f_{j}^{residue\_index }+ r_{max}, 0, 2 \cdot r_{max}) & \text{if } b_{i j}^{same\_chain } \\ 2 \cdot r_{max} + 1 & \text{else} \end{cases}$
- 若i和j在同一条链（ $b_{i j}^{same\_chain }=True$ ）：计算两者残基索引的差值，加上r_max后裁剪到[0, 2*r_max]（避免差值过大，控制编码范围）。
- 若不在同一条链：用特殊值 $2*r_{max} + 1$ 标记（表示“跨链残基”，无直接位置关系）。
步骤5：对 $d_{i j}^{residue}$ 做独热编码（one_hot）：
$aijrel_pos=one_hot(dijresidue,[0,...,2⋅rmax+1])a_{i j}^{rel\_pos }= one\_hot \left(d_{i j}^{residue },\left[0, ..., 2 \cdot r_{max }+1\right]\right)$
独热向量长度为 $2*r\_max + 2$ （覆盖 $0$ 到 $2*r\_max + 1$ 的所有可能值），用于将离散的位置差转为模型可理解的特征。

步骤6-7：令牌级相对位置编码（ $a_{i j}^{rel\_token}$ ）

用于描述同一残基内不同token的位置差（“令牌”可理解为残基内的细分单元，如原子、特征点）：

步骤6：计算令牌索引差值 $d_{i j}^{token}$ ：
$dijtoken={clip(fitoken_index−fjtoken_index+rmax,0,2⋅rmax)if bijsame_chainand bijsame_residue2⋅rmax+1elsed_{i j}^{token }= \begin{cases} clip(f_{i}^{token\_index }-f_{j}^{token\_index }+ r_{max}, 0, 2 \cdot r_{max}) & \text{if } b_{i j}^{same\_chain } \text{ and } b_{i j}^{same\_residue } \\ 2 \cdot r_{max} + 1 & \text{else} \end{cases}$
- 仅当i和j在同一条链且同一残基（same_chain且same_residue）时，计算令牌索引差值并裁剪；否则用2*r_max + 1标记（表示“非同一残基的令牌”）。
步骤7：对 $d_{i j}^{token}$ 做独热编码：
$aijreltoken=one_hot(dijtoken,[0,...,2⋅rmax+1])a_{i j}^{rel_token }= one\_hot \left(d_{i j}^{token },\left[0, ..., 2 \cdot r_{max }+1\right]\right)$
作用同残基编码，将令牌间的相对位置转为特征向量。

步骤8-9：链级相对位置编码（ $a_{i j}^{rel\_chain}$ ）

步骤8：计算链标识差值 $d_{i j}^{chain}$ ：
$dijchain={clip(fisym_id−fjsym_id+smax,0,2⋅smax)if not bijsame_chain2⋅smax+1elsed_{i j}^{chain }= \begin{cases} clip(f_{i}^{sym\_id }-f_{j}^{sym\_id }+ s_{max}, 0, 2 \cdot s_{max}) & \text{if not } b_{i j}^{same\_chain } \\ 2 \cdot s_{max} + 1 & \text{else} \end{cases}$
- 若i和j不在同一条链（ $not b_{i j}^{same_chain}$ ）：用sym_id（链的对称标识，区分对称链）计算差值，加上smax后裁剪到[0, 2*smax]。
- 若在同一条链：用特殊值2*smax + 1标记（表示“同链”，无链间差）。
步骤9：对 $d_{i j}^{chain}$ 做独热编码：
$aijrel_chain=onehot(dijchain,[0,...,2⋅smax+1])a_{i j}^{rel\_chain }= one_hot \left(d_{i j}^{chain },\left[0, ..., 2 \cdot s_{max }+1\right]\right)$
编码不同链之间的相对关系（如对称链、异源链）。

步骤10-11：融合编码（ $p_{i j}$ )
将上述4类特征拼接后通过线性层映射为统一维度的编码：

步骤10：拼接 $a_{i j}^{rel\_pos}$ （残基相对位置）、 $a_{i j}^{rel\_token}$ （令牌相对位置）、 $b_{i j}^{same\_entity}$ （是否同实体，布尔值转为0/1向量）、 $a_{i j}^{rel\_chain}$ （链相对关系），再通过无偏置线性层（LinearNoBias）映射到cz维度：
$pij=LinearNoBias(concat([aijrelpos,aijreltoken,bijsameentity,aijrelchain])p_{i j} = LinearNoBias\left(concat\left([a_{i j}^{rel_pos }, a_{i j}^{rel_token }, b_{i j}^{same_entity }, a_{i j}^{rel_chain }\right]\right)$
步骤11：返回所有 $p_{i j}$ ，作为i与j的综合相对位置编码。

总结：核心作用：打破对称性**
在分子/蛋白质结构中，很多元素（如同一残基的不同令牌、对称链的残基）在绝对特征上可能完全一致（即“对称”），导致模型无法区分它们的相对位置。该算法通过：

量化残基、令牌、链的相对差值，用独热编码标记“差异”；
区分“同链/跨链”“同残基/跨残基”“同实体/跨实体”等关系，为对称元素赋予独特的相对特征；

最终让模型能识别“看似相同但位置不同”的元素，提升对结构关系的建模能力。

👉🏻算法4 基于最近区间的独热编码

def one_hot(x, vbins) :  # x为输入值，vbins为区间列表
1: p = 0  # 初始化独热向量（长度为区间数）
2: b = arg min(|x − vbins|)  # 找到x最接近的区间索引
3: p_b = 1  # 对应索引的位置设为1，其余为0
4: return p

讲解：

独热编码是将“连续值”（如位置差3）转换为“离散向量”（如[0,0,0,1,0,…]）的工具。算法4的逻辑很简单：找到输入值最接近的区间，将对应位置设为1。例如，位置差3最接近区间[3]，则向量中第3位为1，其余为0。这让模型能更高效地学习离散的位置关系。

总结

输入嵌入的核心目标是：将分子的化学特征（原子类型、键）、序列特征（残基类型、MSA）和空间特征（相对位置）统一编码为向量，既保留关键信息，又让模型能通过计算处理。其中，“置换不变嵌入”确保配体等分子的原子顺序不影响结果，“相对位置编码”帮助模型建立空间感——这两步共同为后续的Pairformer和扩散模块提供了高质量的输入“语言”。
