HC-SR04超声波测距传感器

ai 2025/5/11 6:46:03

1.基本信息

供电电压5v,测量范围2cm~400cm,测量精度正负3mm，超声波频率40khz

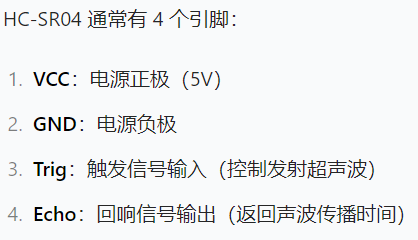

2.连接引脚：

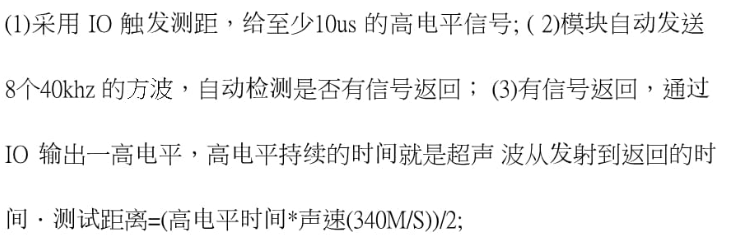

3.工作原理

TRIG引脚发送至少10us的高电平信号，ECHO引脚负责接受信号；

接受方式：计算测量高电平持续的时间，从一开始引脚拉高开始接收开始计时，到引脚拉低为止停止计时，算出高电平持续的时间，利用上述的公式计算出距离

4.时序图
