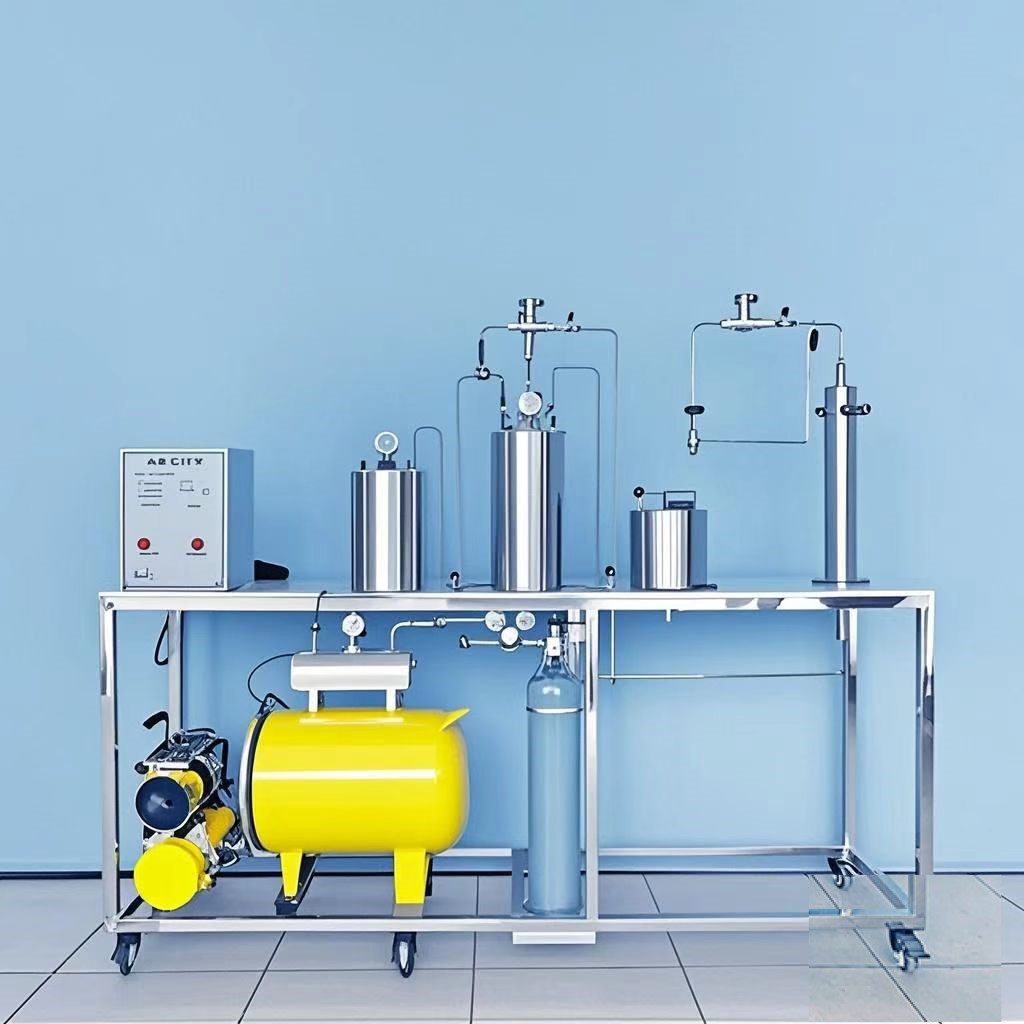

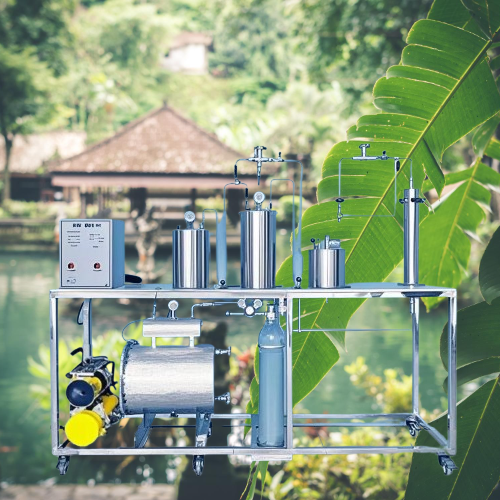

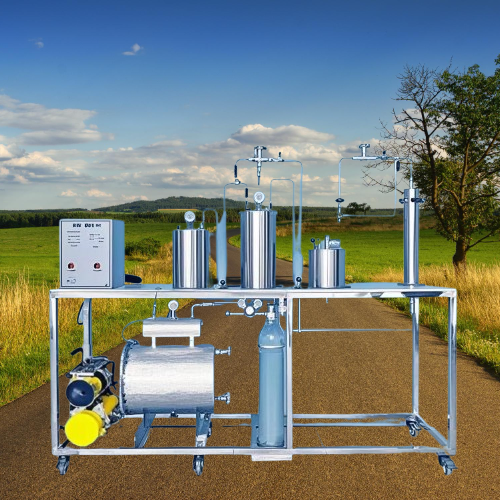

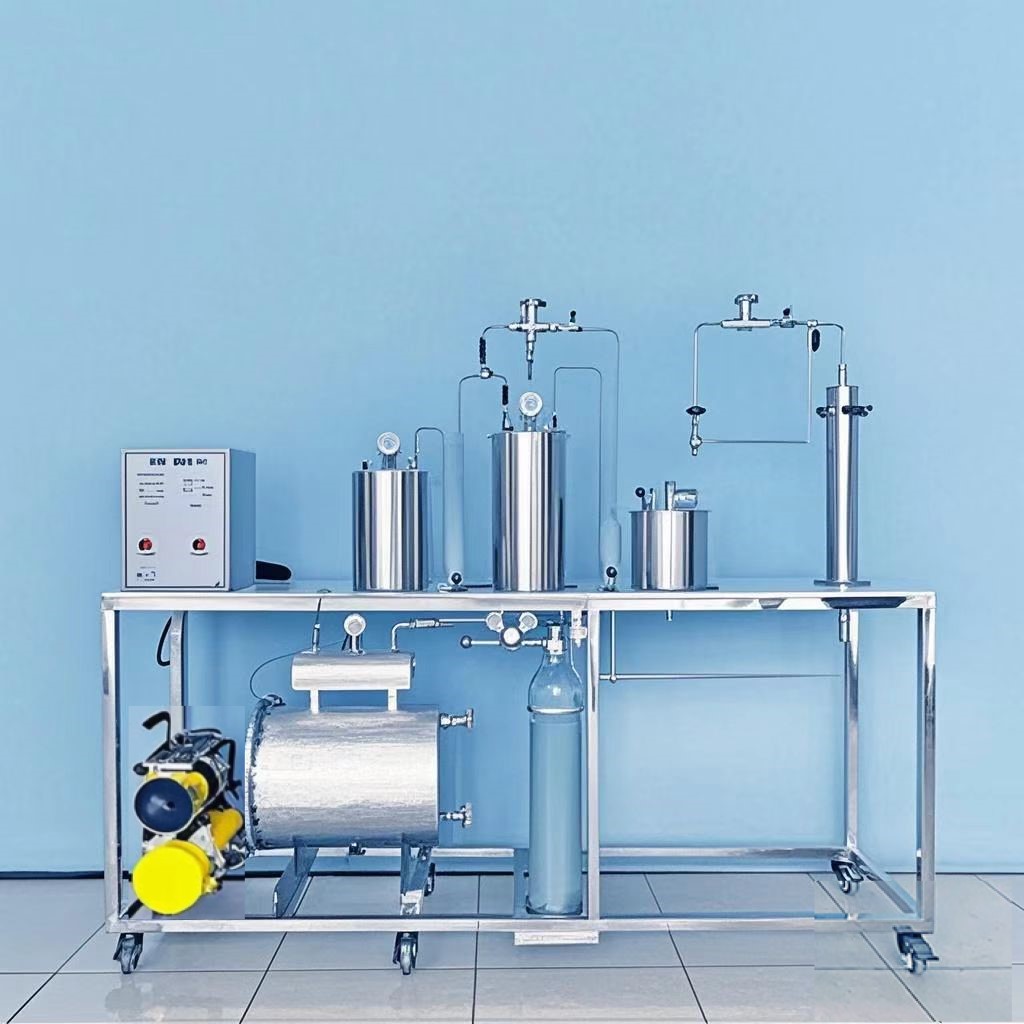

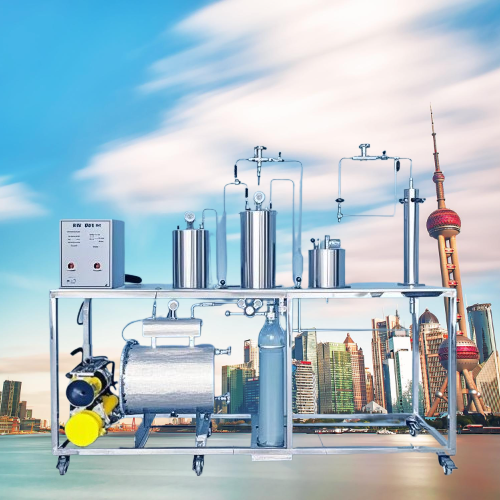

JGQ111活性炭吸附气体中二氧化硫实验装置（全不锈钢、带活性炭再生）

JGQ111活性炭吸附气体中二氧化硫实验装置（全不锈钢、带活性炭再生）
一.实验目的
本实验采用活性碳吸附床、以活性炭作为吸附剂，通过模拟乙醇废气，得出吸附净化效率、空塔气速和转效时间等数据。
通过本实验应达到以下目的：
1.深入理解吸附法净化有害废气的原理和特点；
2.掌握活性炭吸附法的工艺流程和吸附装置的特点；
3.训练工艺实验的操作技能，掌握主要仪器设备的安装和使用；
4.掌握活性炭吸附法中的样品分析和数据处理的技术。
二.技术指标
1.实验前需配置一定量的活性碳与有机气体。
2.处理气量：5m3/h，动力装置布置：正压式。
3.吸附效率约85%～90%。
4.工作电源AC380V、50Hz，三相五线制、功率5500W；安全保护：具有接地保护、漏电保护、过流保护。
5.装置外形尺寸：2000mm×550mm×2000mm。
三.主要配置及参数

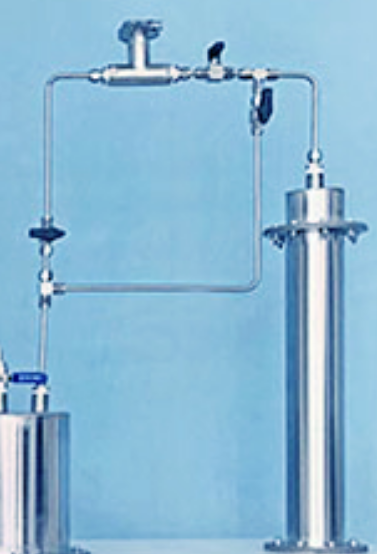

1.活性炭吸附塔1套：φ80mm600mm，304不锈钢材质。

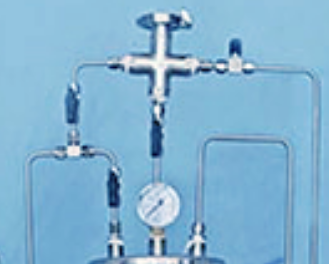

2.不锈钢缓冲罐1套、不锈钢混合罐1套、不锈钢尾气洗涤罐1套。
3.气体预热装置1套：不锈钢材质，预热器功率1kw，再生加热器功率3kw。
4.活性炭填料1套。

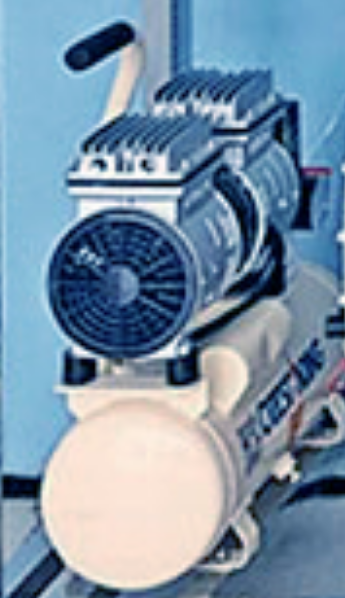

5.空压机1台、气体流量计1只。

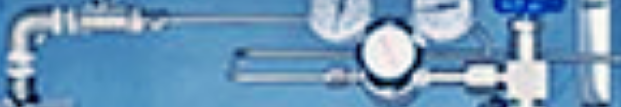

6.SO2气体与钢瓶1套（8L）、气体流量计1个、不锈钢减压器1只、不锈钢卡套连接、不锈钢气体管路。

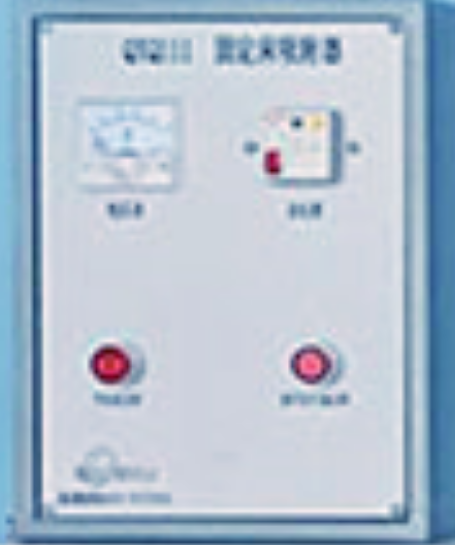

7.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；正泰/德力西电器：接触器、带灯自锁按钮开关、漏电保护空气开关等组成。
8.不锈钢连接管道、弯头，不锈钢快速连接件。
9.不锈钢框架实验台（3838mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
