任意齿形的齿轮和齿条相互包络工具

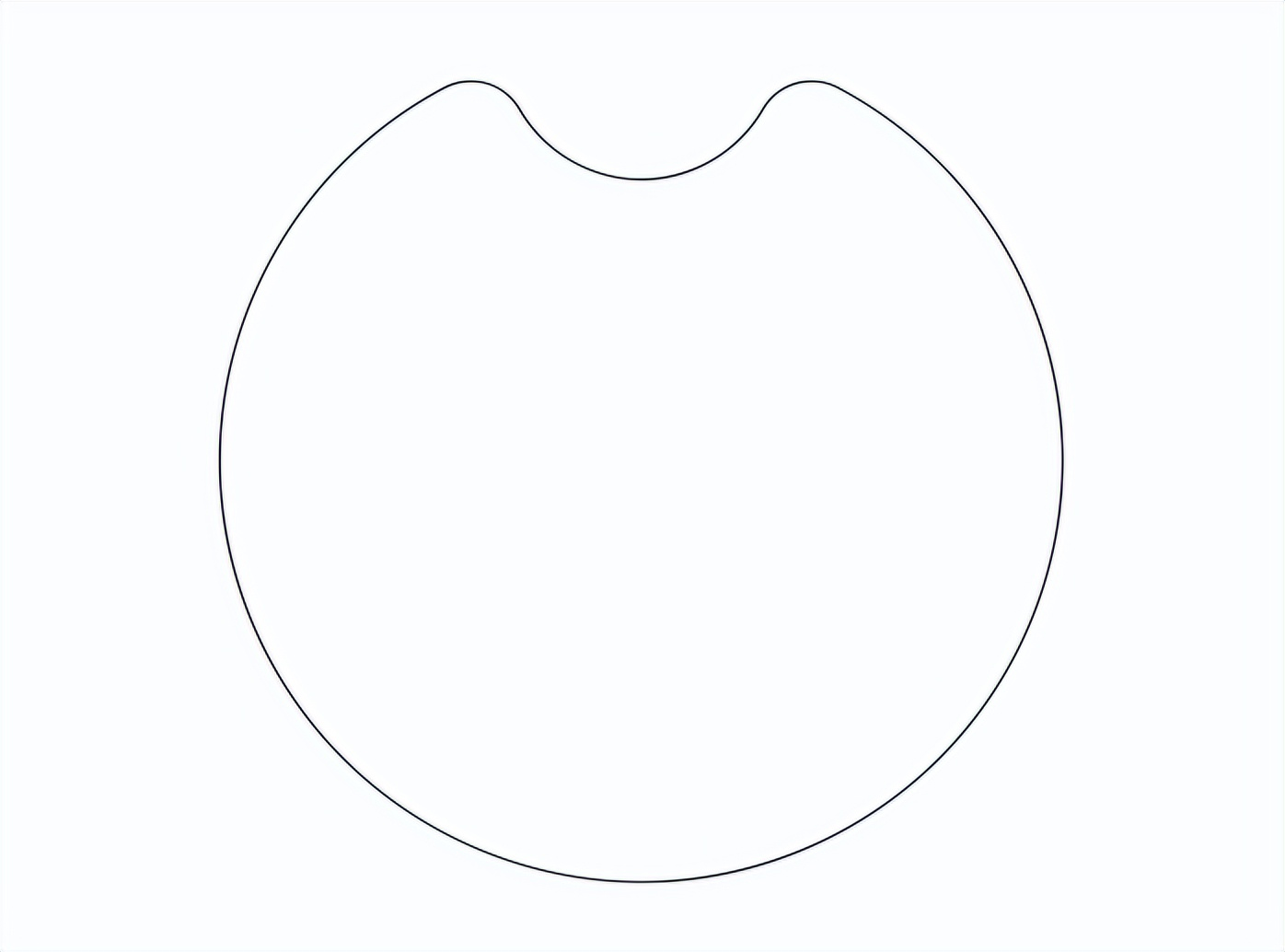

步骤一：任意创建一个槽型

步骤二：阵列这个槽

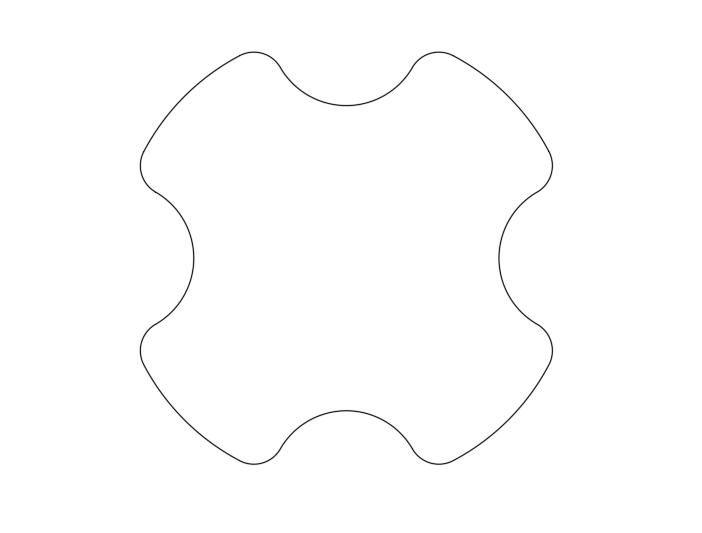

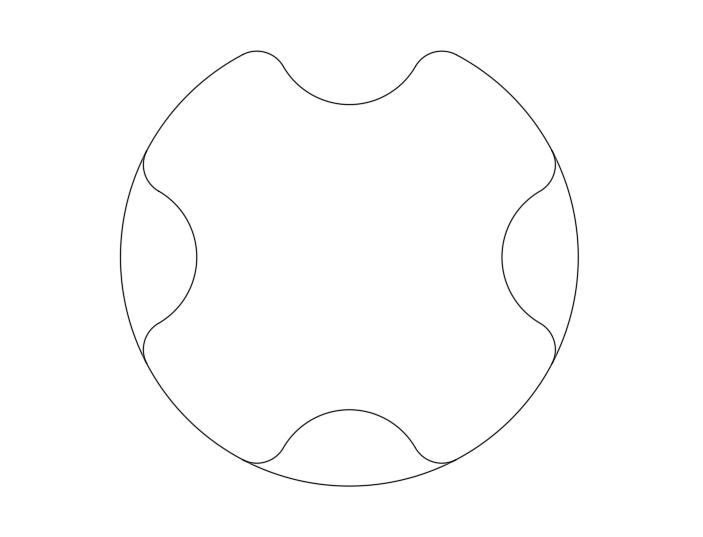

步骤三：修剪掉多余线段，得到一个4个齿的形状

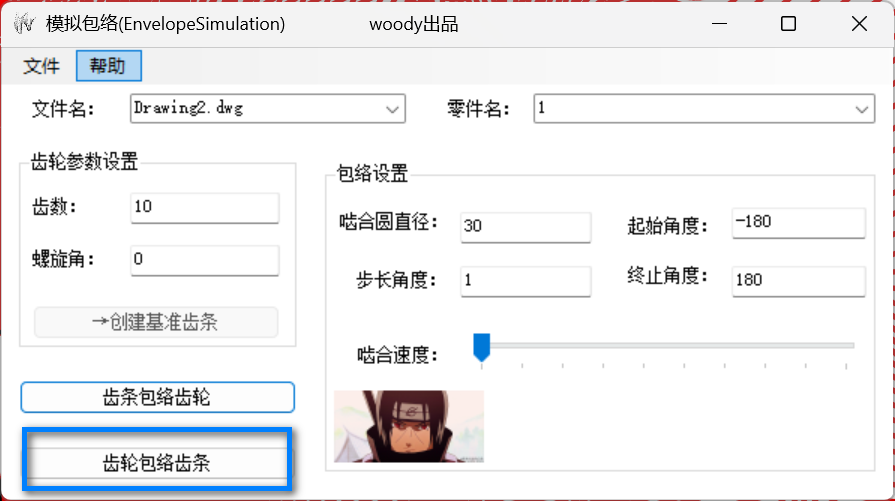

步骤四：打开包络软件，设置好参数，点击齿轮包络齿条按钮

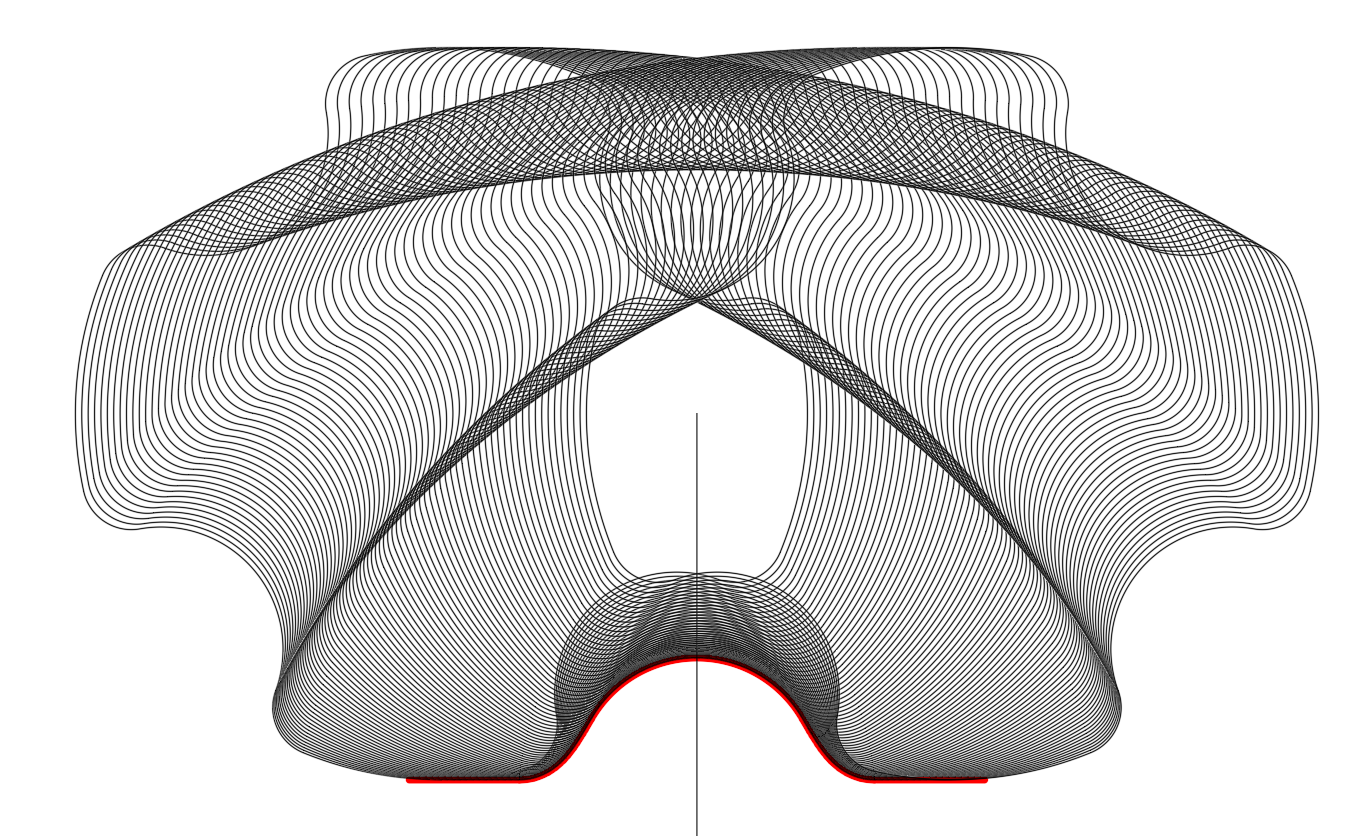

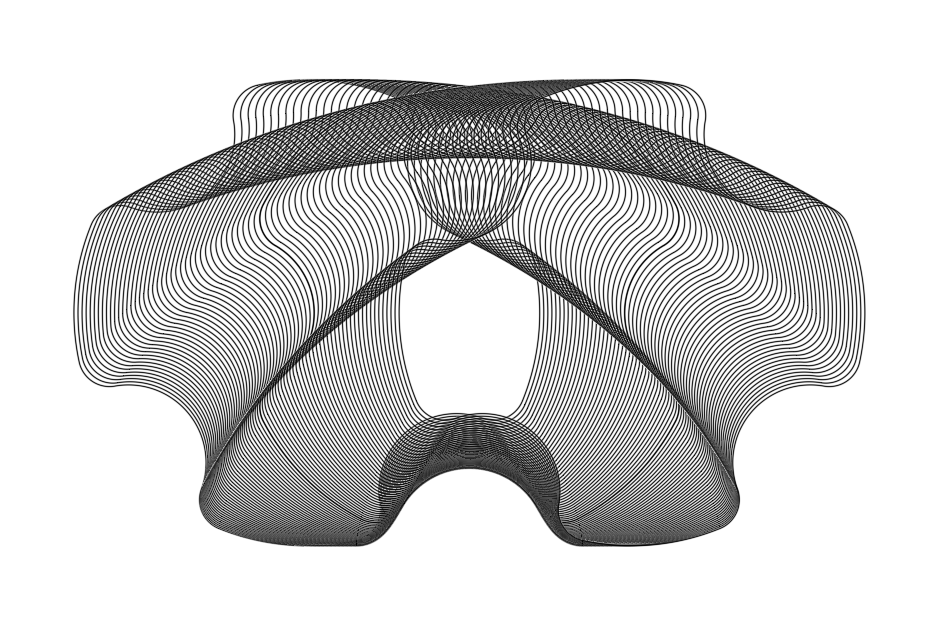

步骤五：得到包络结果

步骤六：提取单个齿条形状

步骤七：多建立几个齿

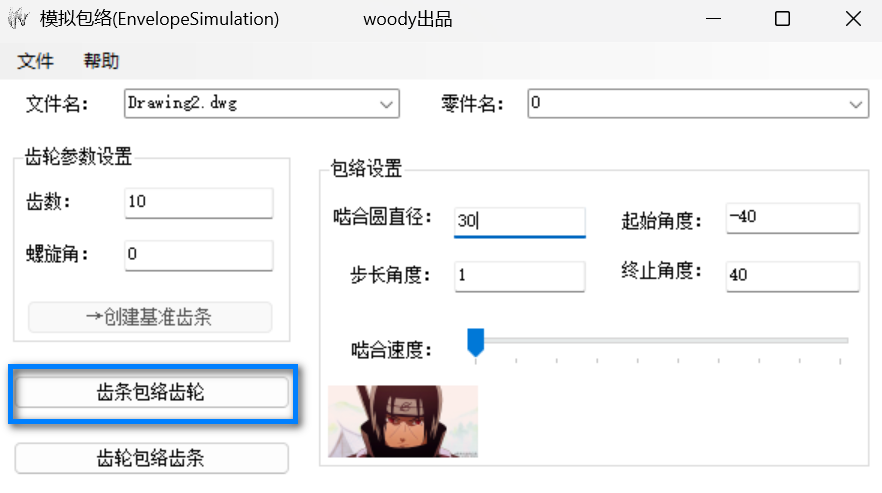

步骤八：点击齿条包络齿轮按钮

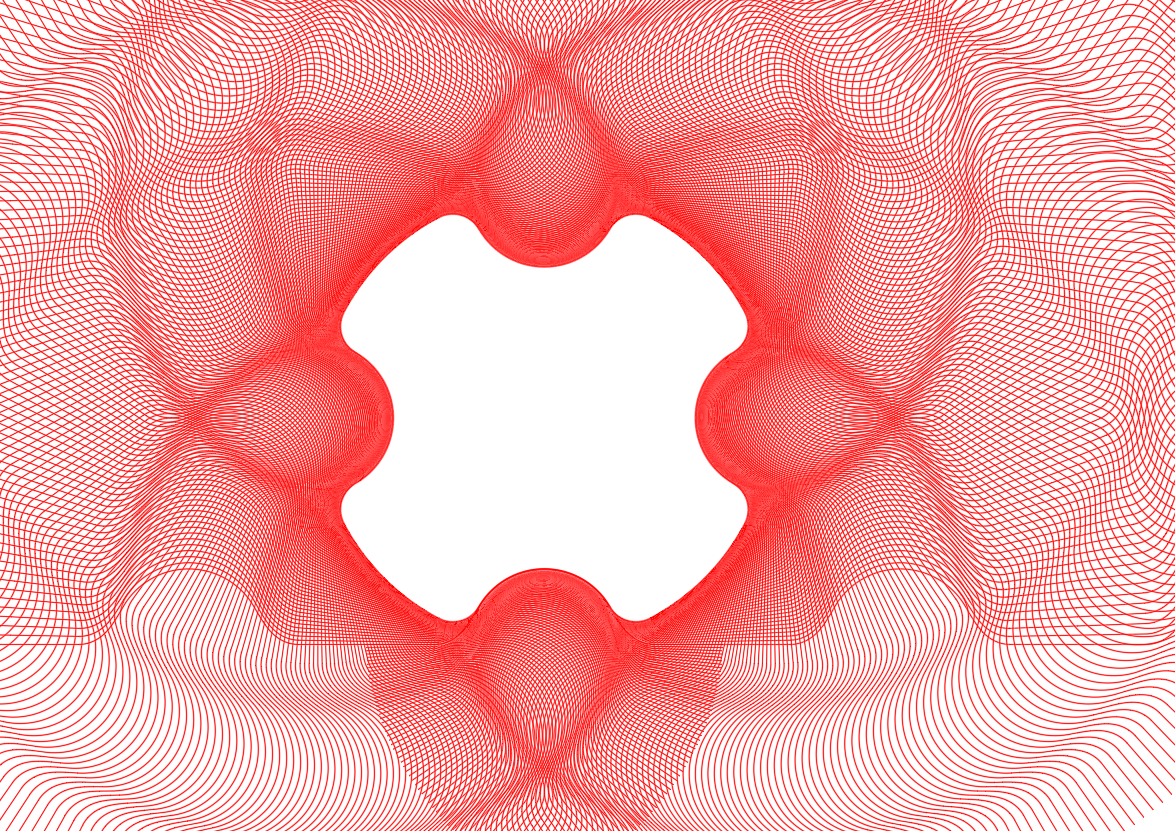

步骤九：得到齿条包络结果

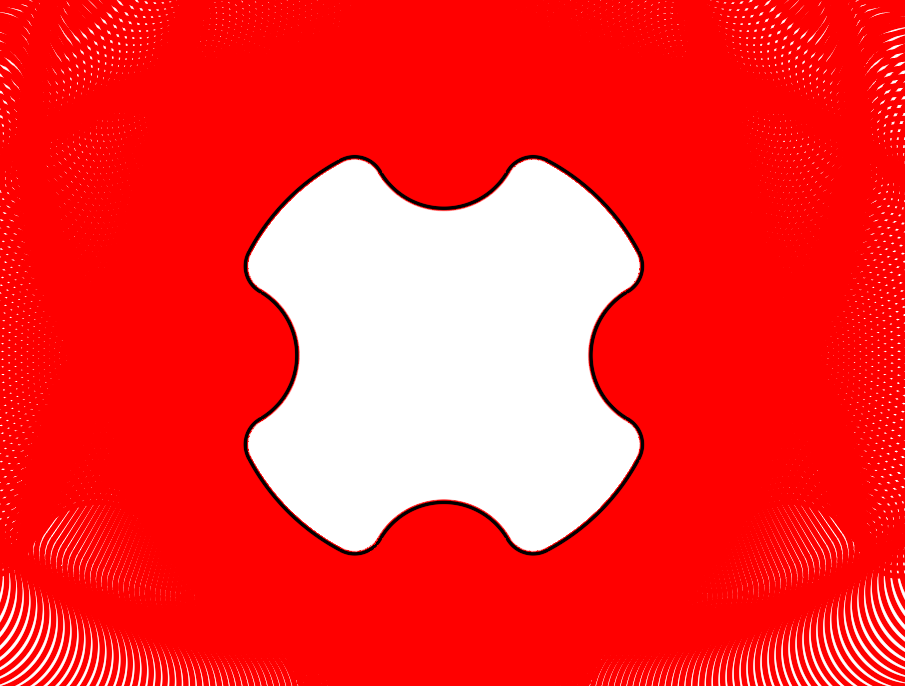

步骤十：与原齿形进行比对，完全吻合
