第二十二天-TFTLCD驱动原理介绍和配置

一、TFTLCD简介

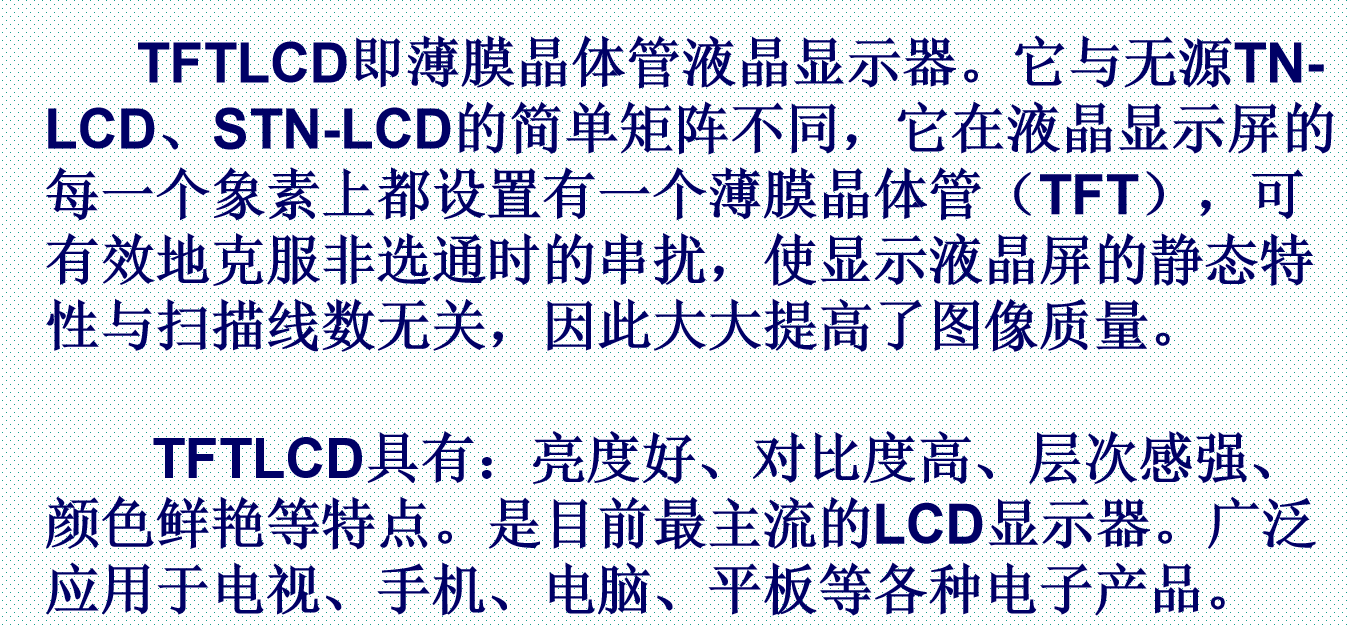

1、TFTLCD原理

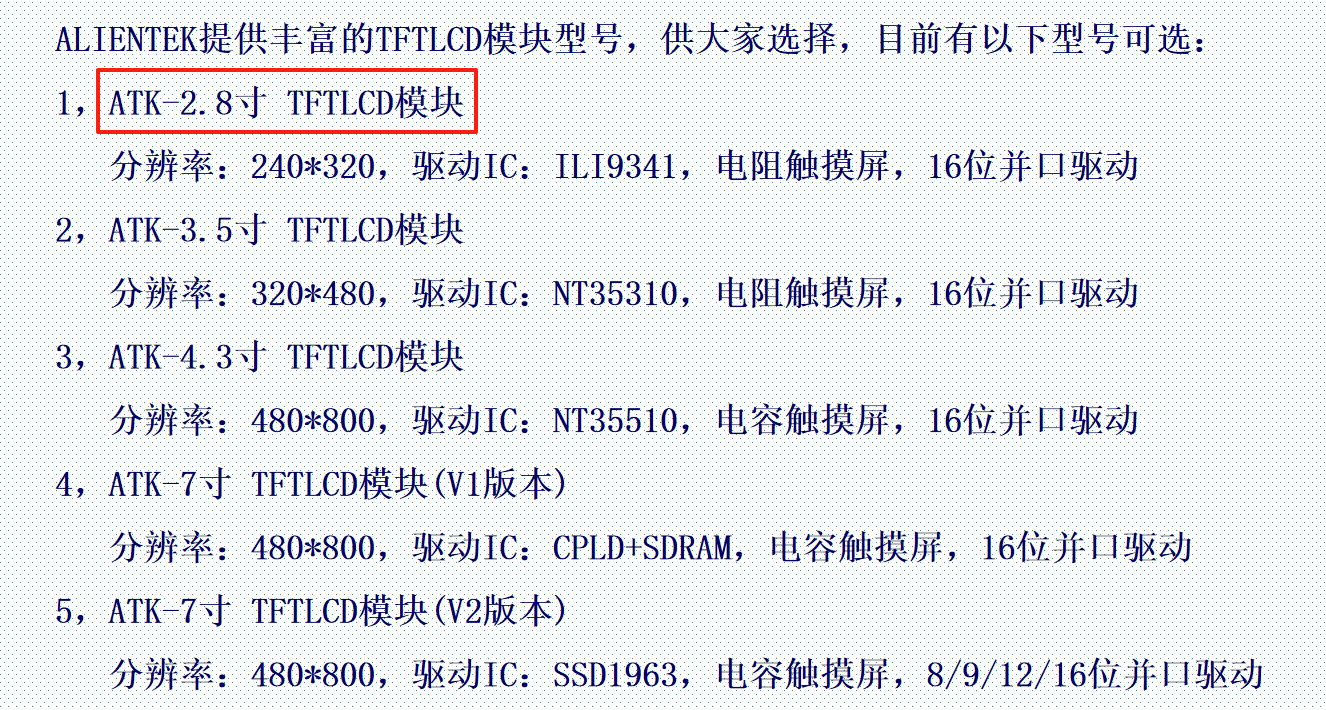

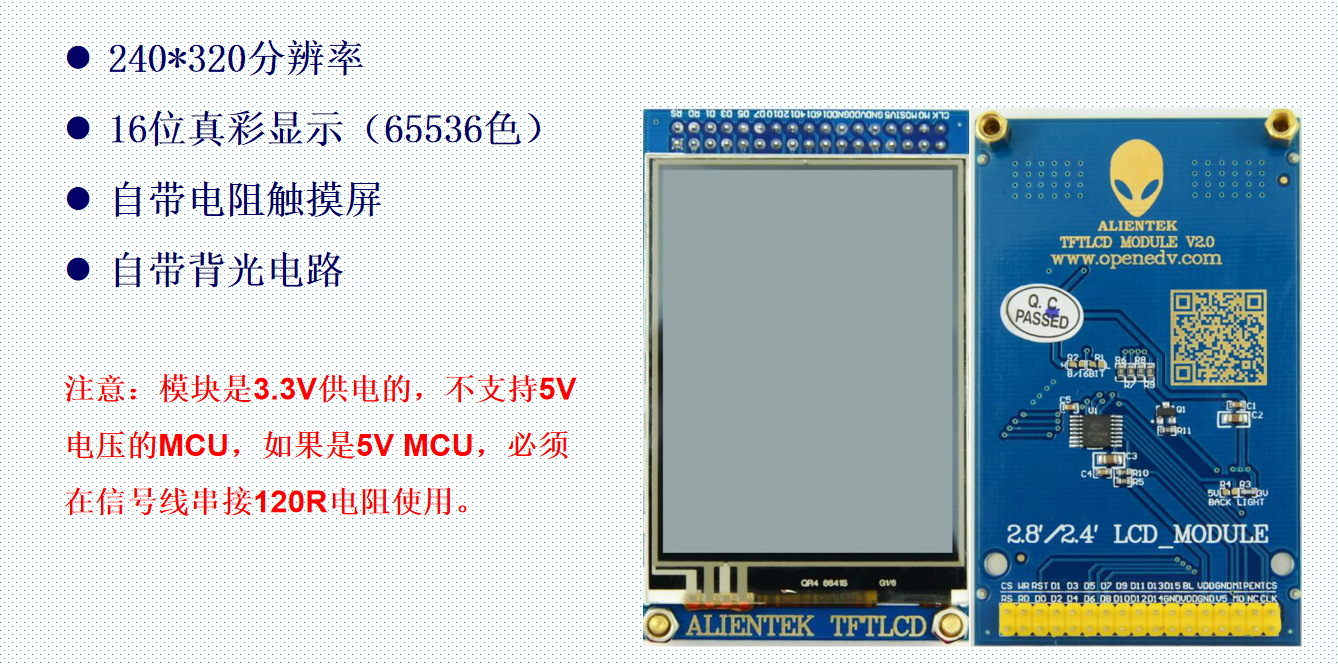

2、正点原子TFTLCD模块介绍

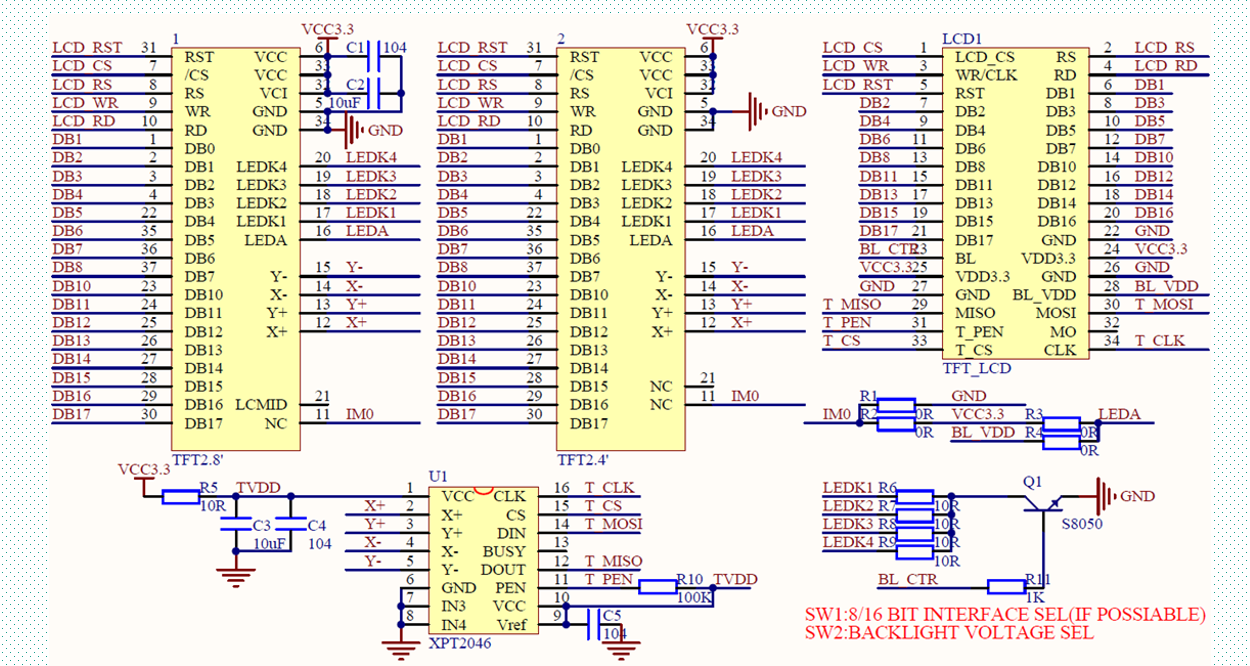

3、TFTLCD模块原理图

2.8英寸版本和2.4英寸版本可选其一。

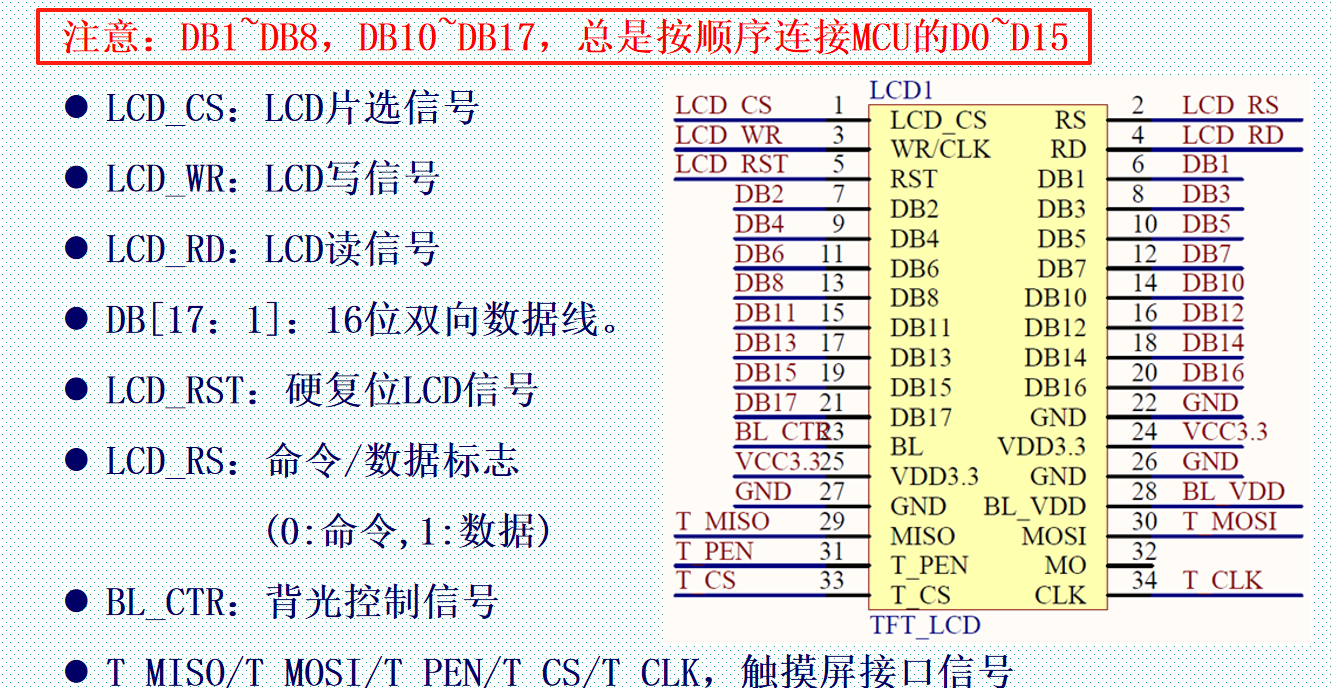

最右边为对外接口17 x 2个引脚。

二、驱动详解

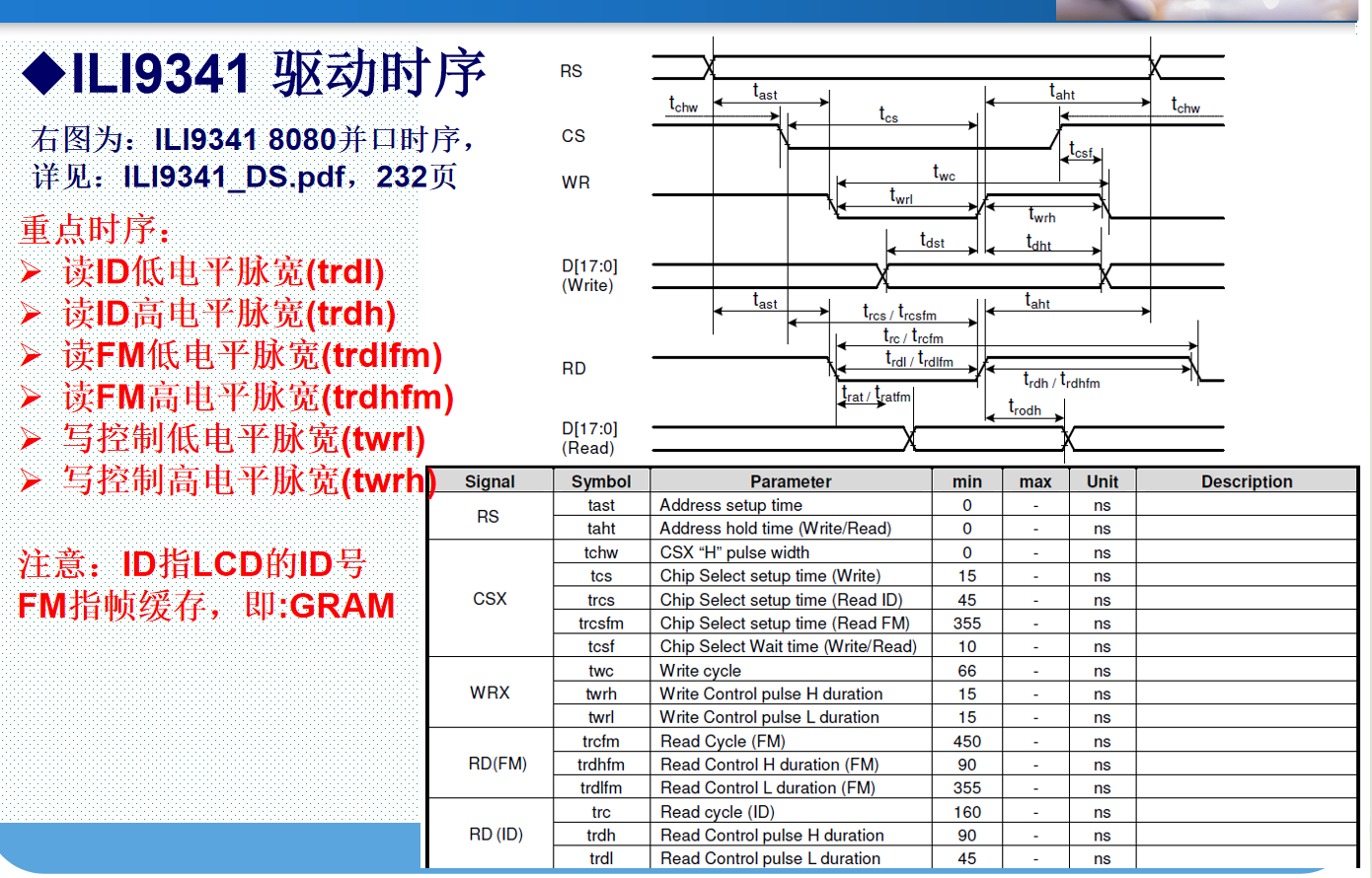

1、ILI9341驱动时序

ILI9341采用16位 8080并口时序，8位 8080并口基本一致。

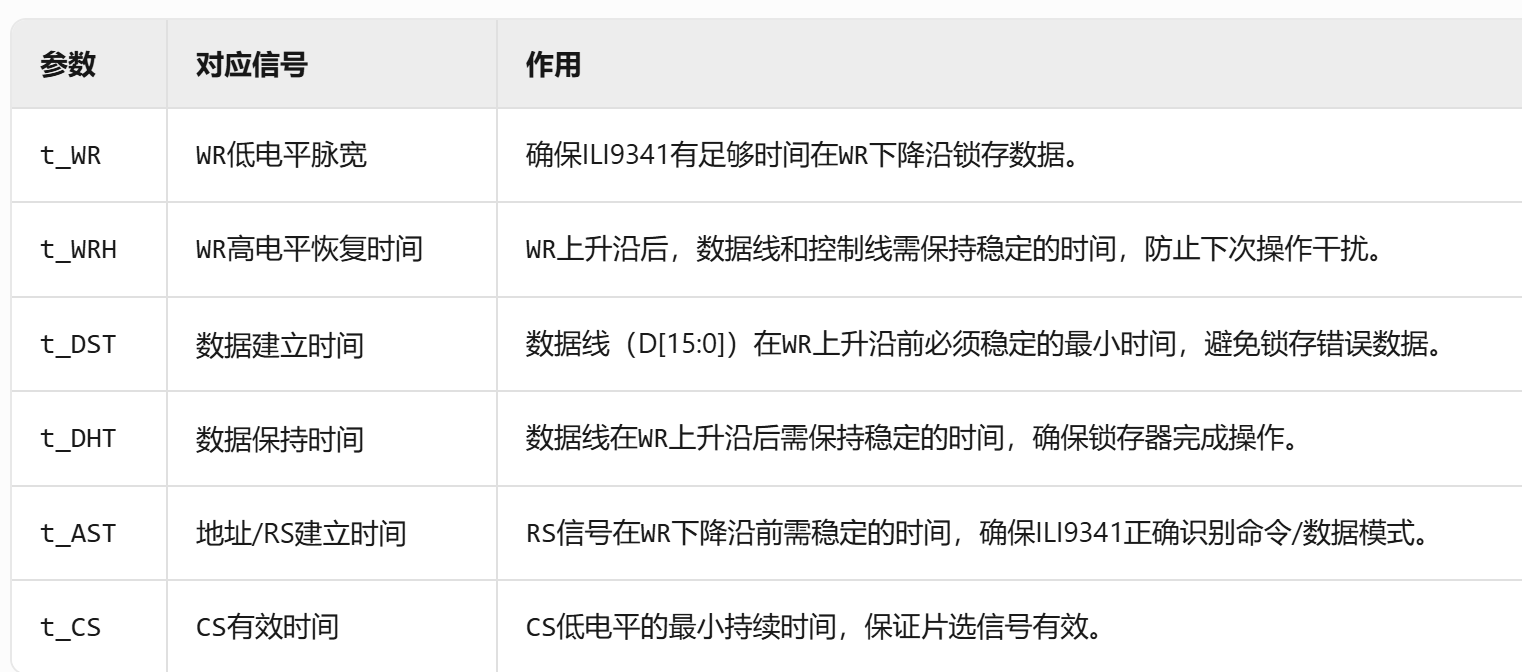

下面是ILI9341的时序要求，要求MCU输出满足该要求的时序，从而驱动该模块。

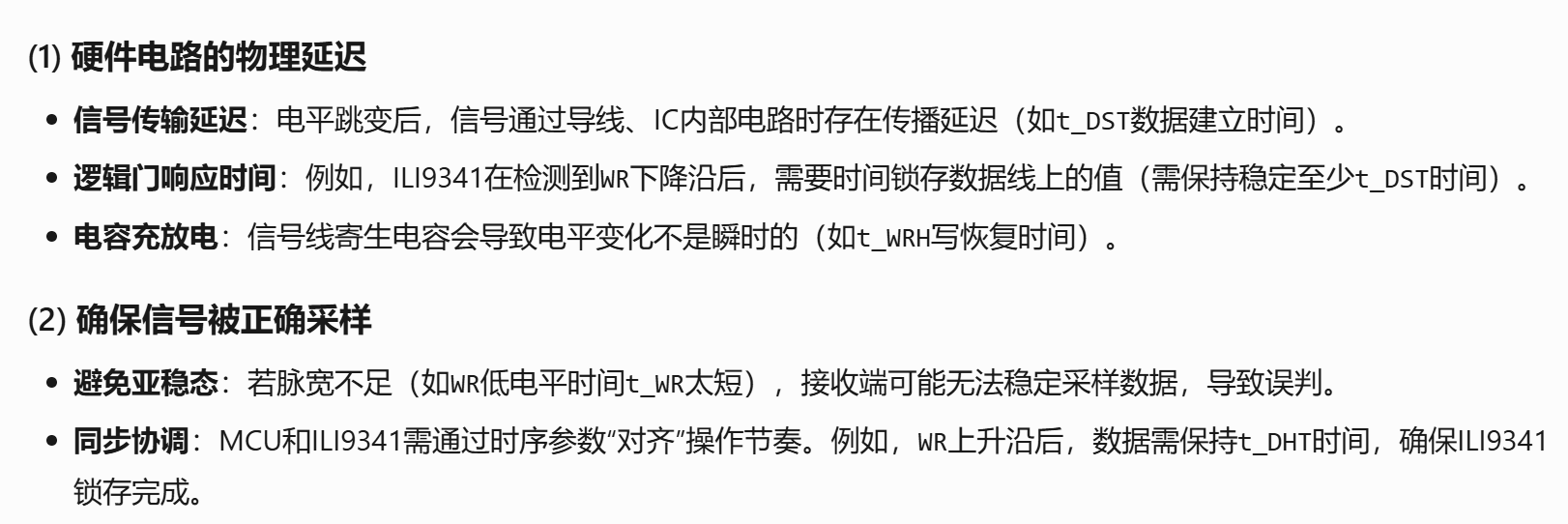

为什么会对脉宽有所要求呢？

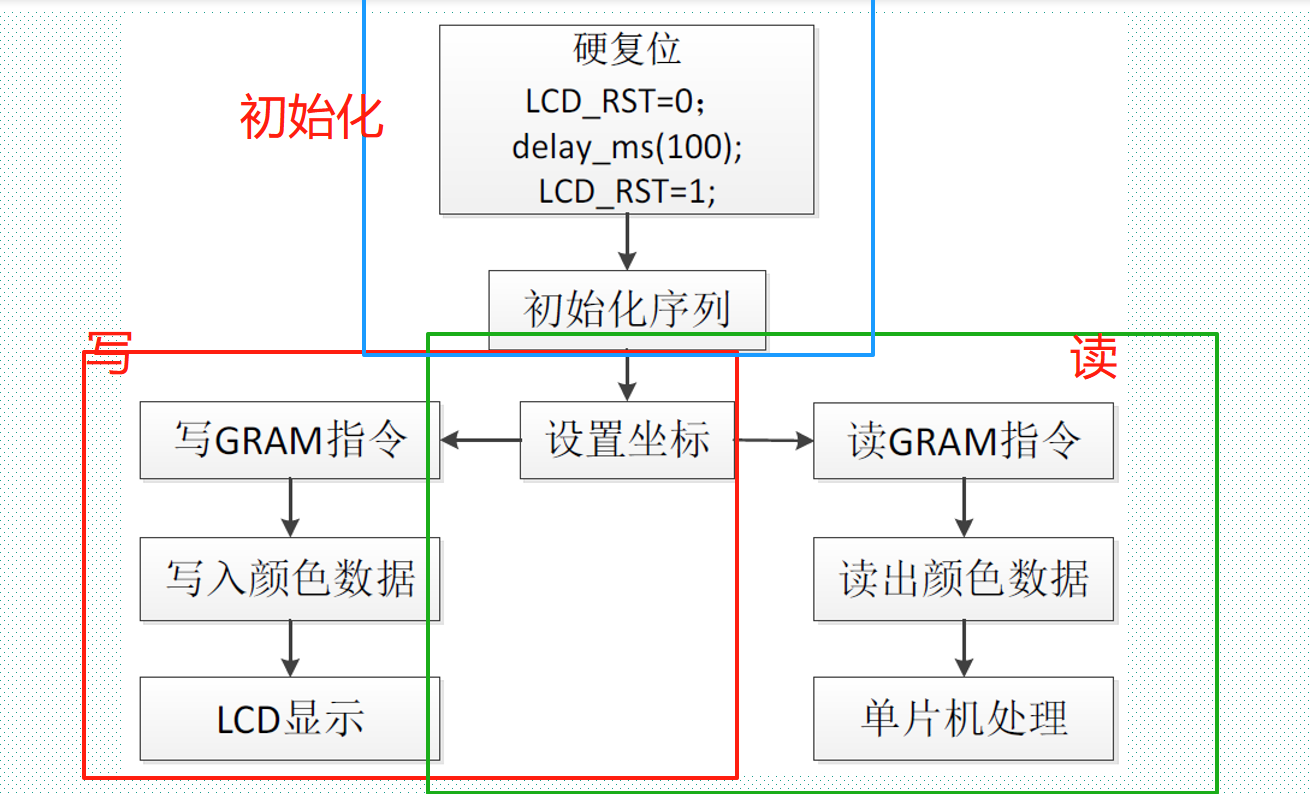

2、驱动流程

三、指令简介

ILI9341所有的指令都是8位的（高8位无效）

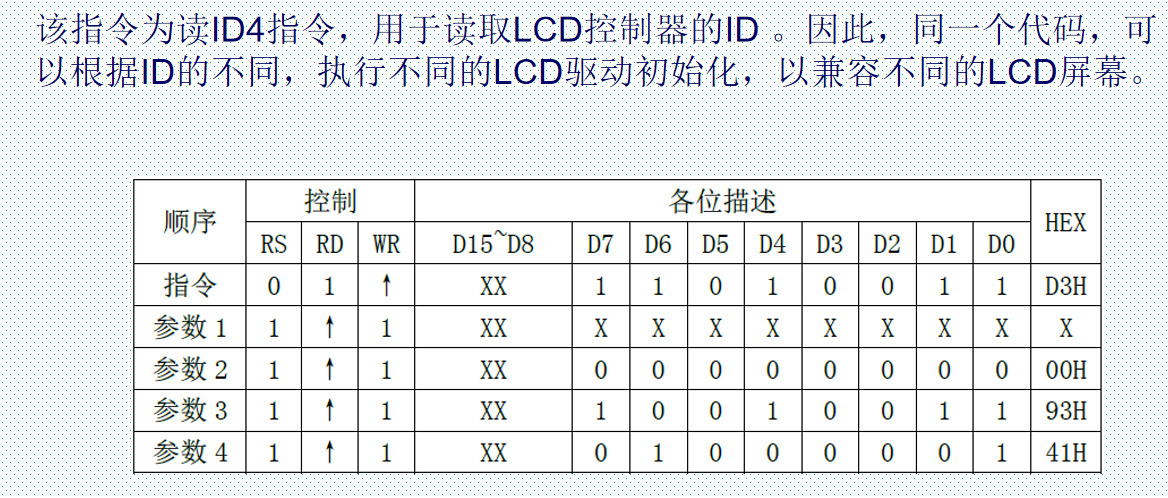

1、0XD3指令

后面四个参数，依次读取，最后两个参数有效。

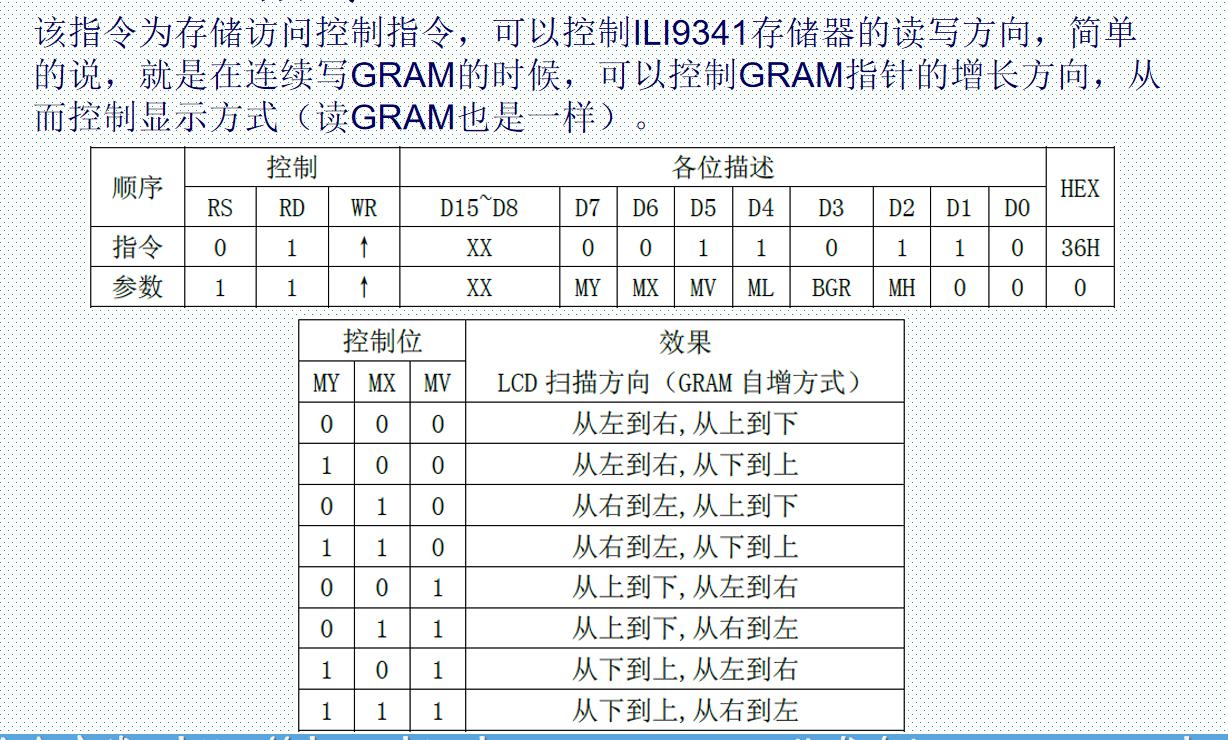

2、0X36指令

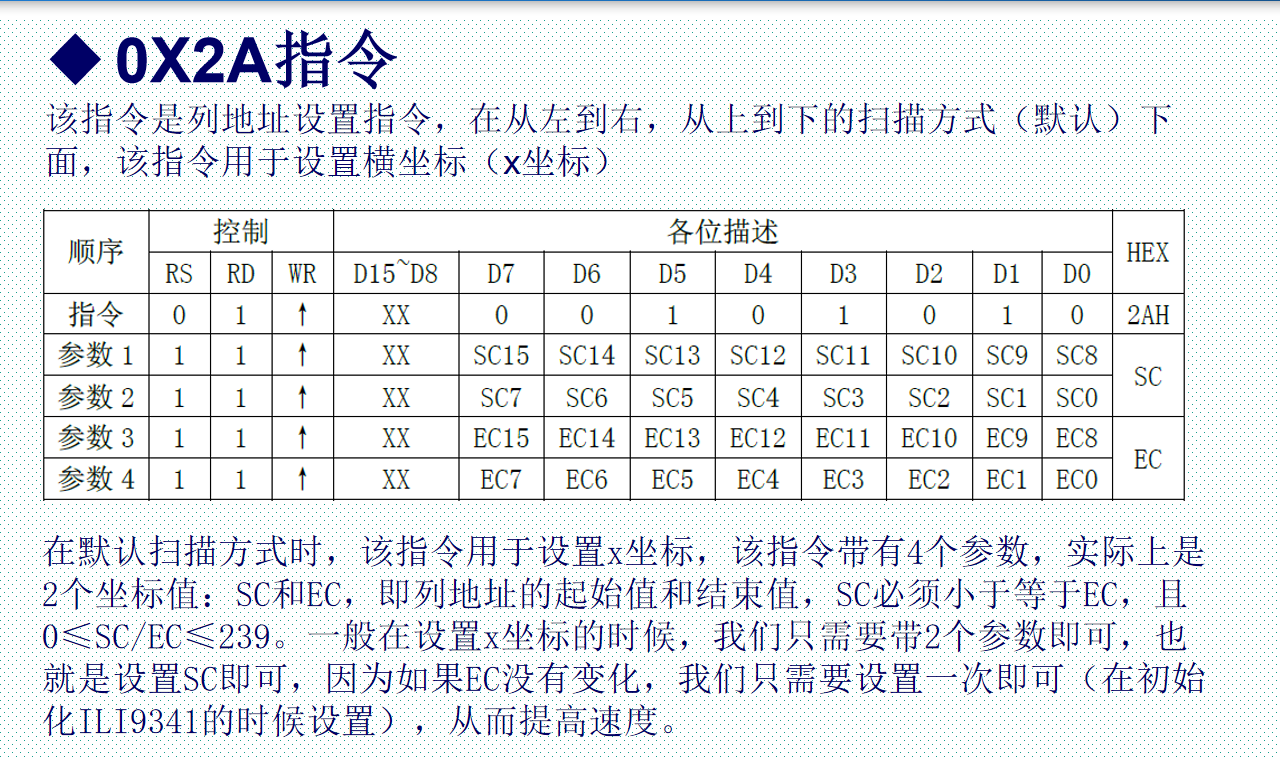

3、0X2A指令

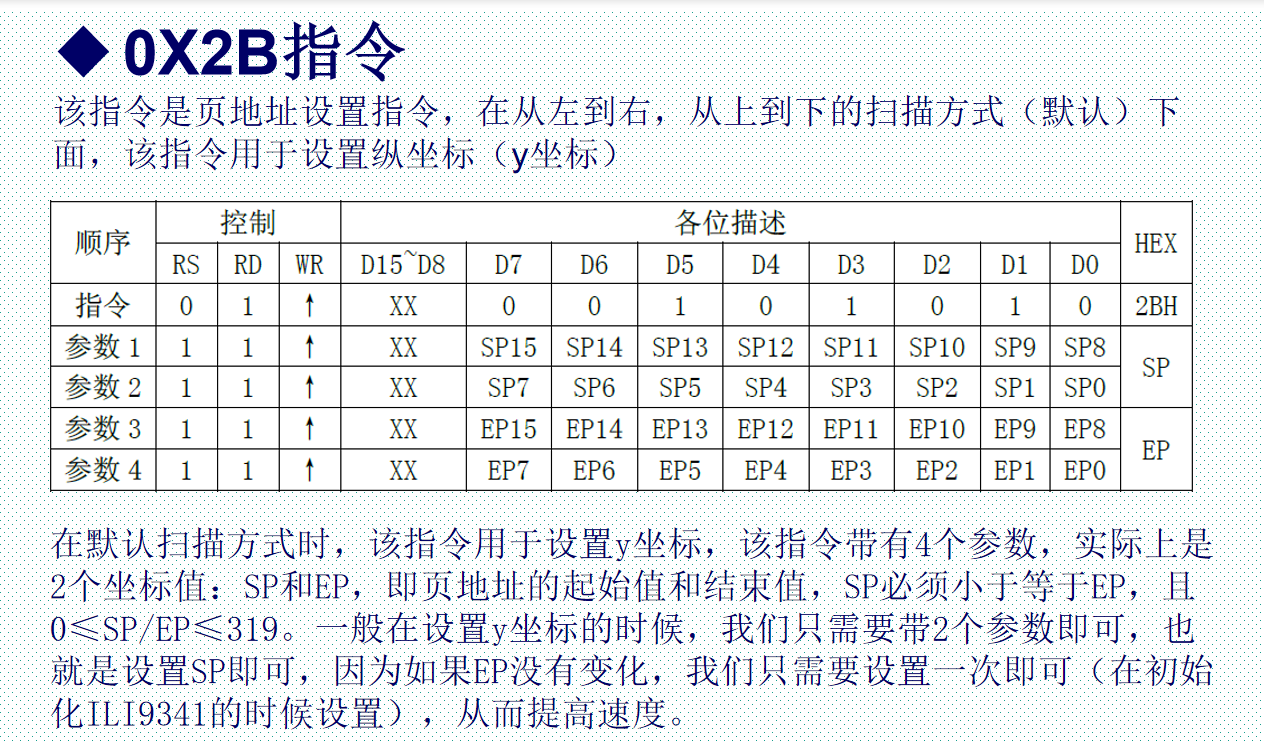

4、0X2B指令

5、0X2C指令

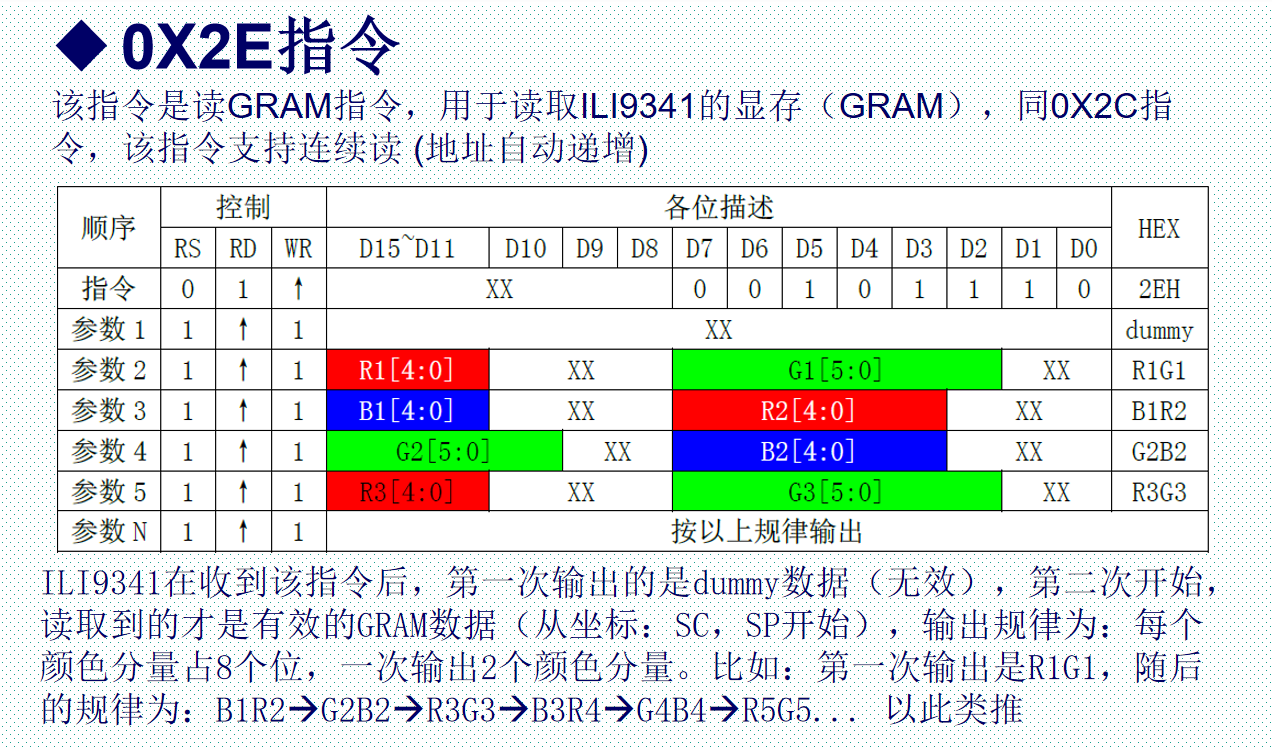

6、0X2E指令

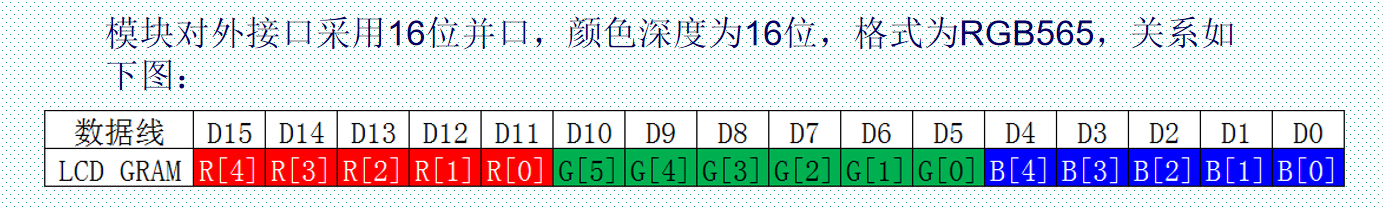

7、RGB565格式说明

每个坐标点用16位来表示颜色，[5:6:5]->[红色:绿色:蓝色]。
