建筑行业变革：用Three.js构建BIM数据可视化孪生平台
摘要：
当总包工程师发现地下管网与设计图偏差1.2米，3000万返工损失已成定局；当业主面对成堆的BIM模型文件，却找不到消防通道被占用的真相——这不是技术落后，而是建筑数据的“可视化断桥”。研究显示，83%的施工问题源于多方数据割裂，而传统BIM软件让70%的现场人员望而却步。本文将揭秘某超高层项目如何用Three.js打造浏览器级BIM孪生平台：设计冲突发现效率提升12倍，施工进度管控精度达98%，业主用手机即可透视隐蔽工程。这套方案如何让20GB模型在千元平板上运行？如何让农民工秒变“数字监工”？答案就在下文！
一、引言：当摩天大楼遇上“数据迷雾”
建筑业正深陷数据困境：
- 信息孤岛：设计、施工、运维数据散落7-8个系统
- 协作低效：设计变更传递平均耗时72小时
- 落地偏差：40%项目存在＞50mm的施工误差
某地铁站的惨痛教训：
“机电与结构碰撞未发现，导致站厅层返工，延误6个月——损失¥1.2亿”
Three.js+BIM孪生方案正在破局：在浏览器中融合几何模型、进度计划、物料数据，让建筑全生命周期“透明可触”。

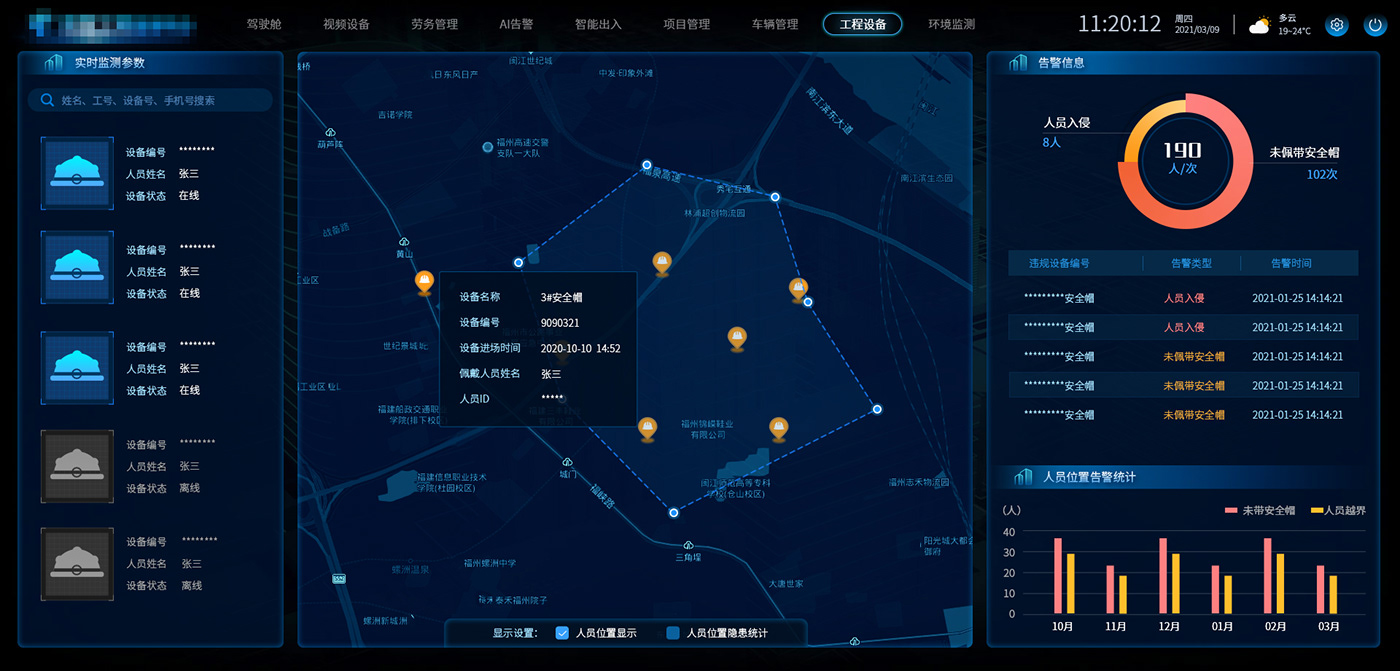

二、平台核心：四层穿透架构
🏗️ 1. BIM数据层：打破信息孤岛
多源融合技术：
数据类型 | 来源 | 融合方式 | 更新频率 |
几何模型 | Revit/Navisworks | glTF轻量化转换 | 设计变更实时 |
进度计划 | Project/P6 | 甘特图-BIM构件绑定 | 每日 |
物料信息 | ERP系统 | 二维码-模型关联 | 即时 |
质量验收 | 移动端APP | 空间坐标锚定 | 工序完成时 |
💻 2. 可视化引擎：Three.js三大创新
// 创新1：动态LOD加载（解决大模型卡顿）
function updateDetailLevel() {scene.traverse(obj => {const distance = camera.position.distanceTo(obj.position);if (obj.isBIMComponent) {obj.setDetailLevel(distance > 50 ? 'LOW' : distance > 10 ? 'MEDIUM' : 'HIGH');}});
}// 创新2：冲突检测可视化
clashDetection.on('conflict', conflict => {const obj1 = scene.getObjectByName(conflict.object1);const obj2 = scene.getObjectByName(conflict.object2);// 红色脉冲警告pulseEffect(obj1, 0xff0000, 2); pulseEffect(obj2, 0xff0000, 2);// 显示冲突报告showConflictInfo(conflict.details);
});// 创新3：AR进度追踪
function showARProgress(date) {// 实际进度（红色） vs 计划进度（绿色）const progressBars = createProgressBars(structure, date);arScene.add(progressBars);
}三、落地成效：三个标杆案例

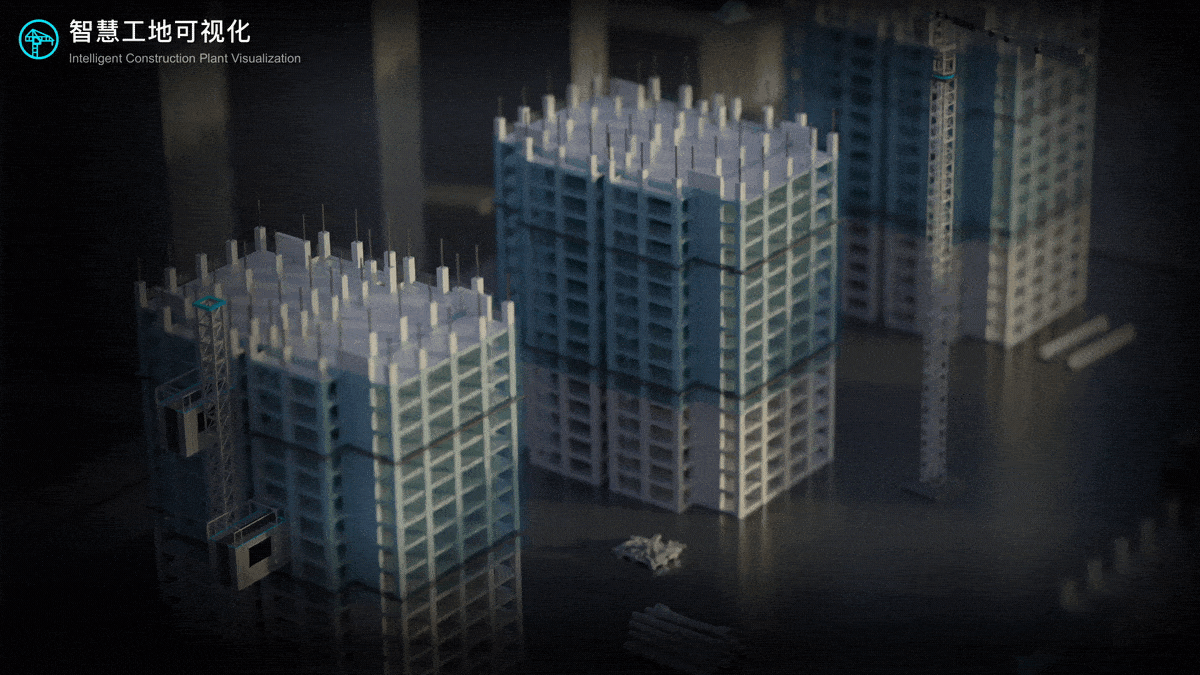

🏙️ 案例1：超高层综合体（238米）
痛点：
- 钢结构与幕墙节点冲突37处
- 传统碰撞检测耗时28天

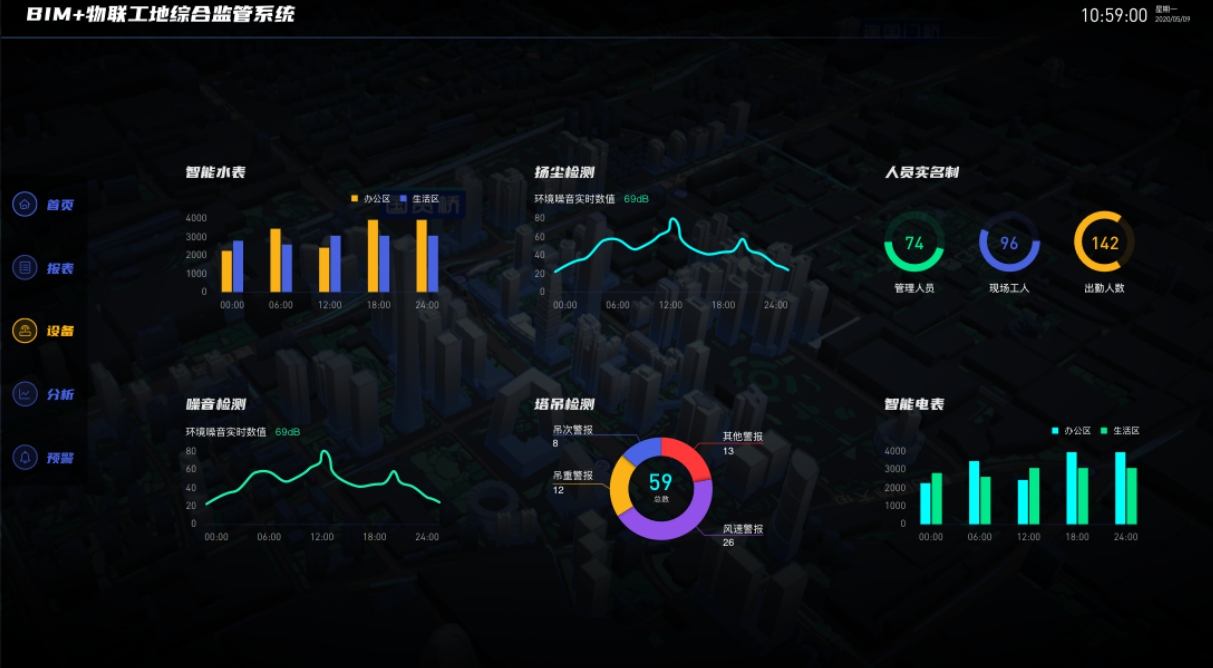

方案：

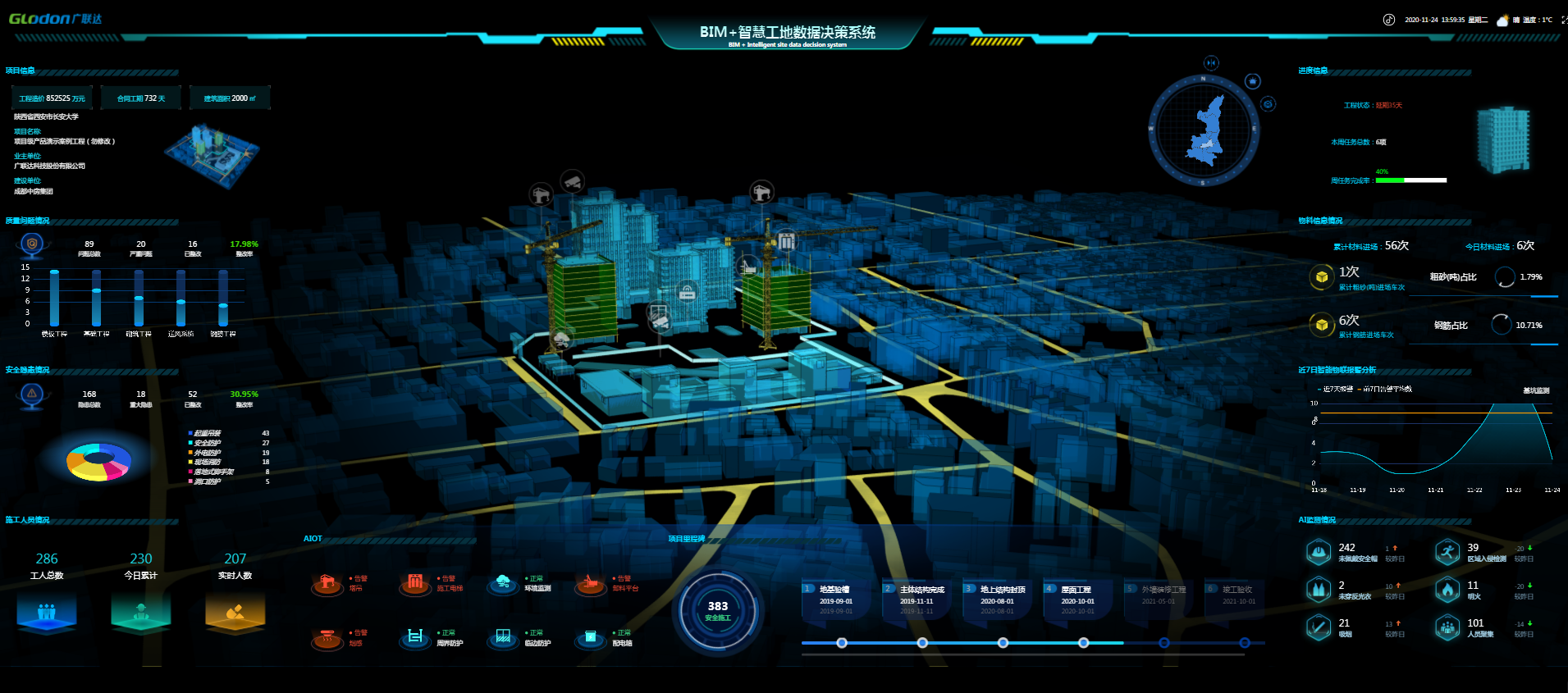

成果：
- 冲突检测时间28天→2天
- 返工成本减少¥3200万

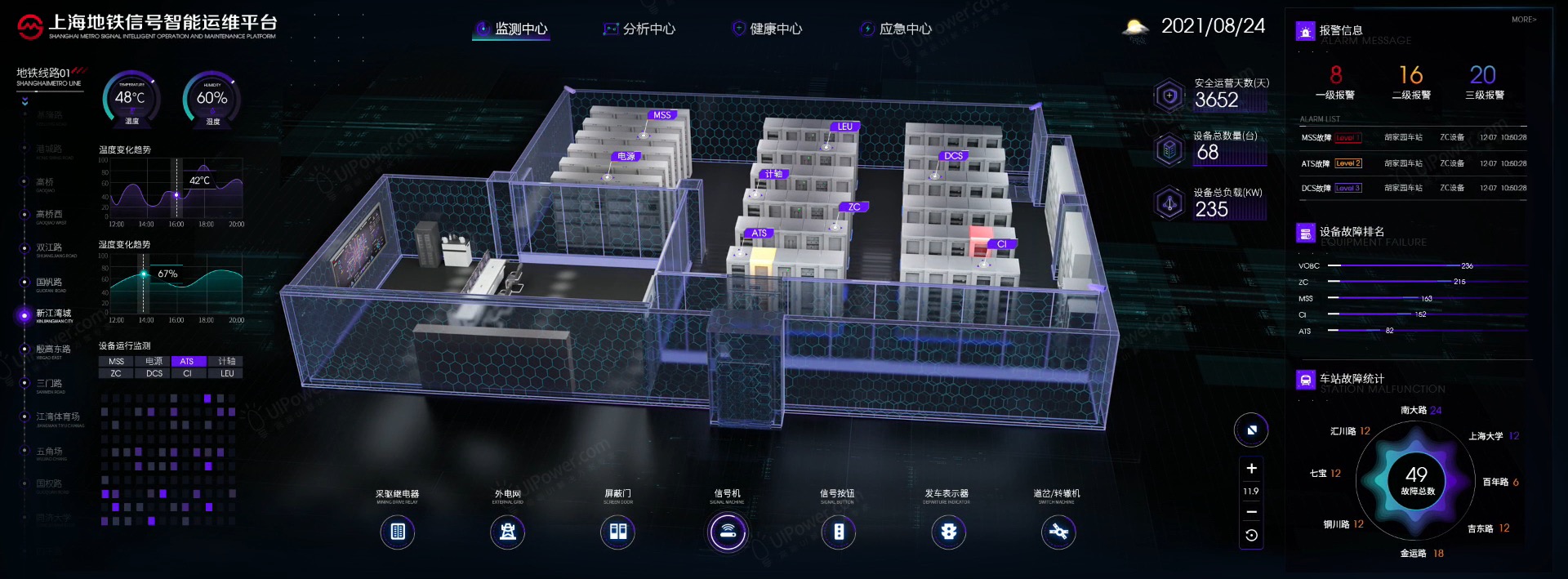

🚇 案例2：地铁隧道工程
痛点：
- 盾构姿态偏差难以及时发现
- 管片拼装错台超限

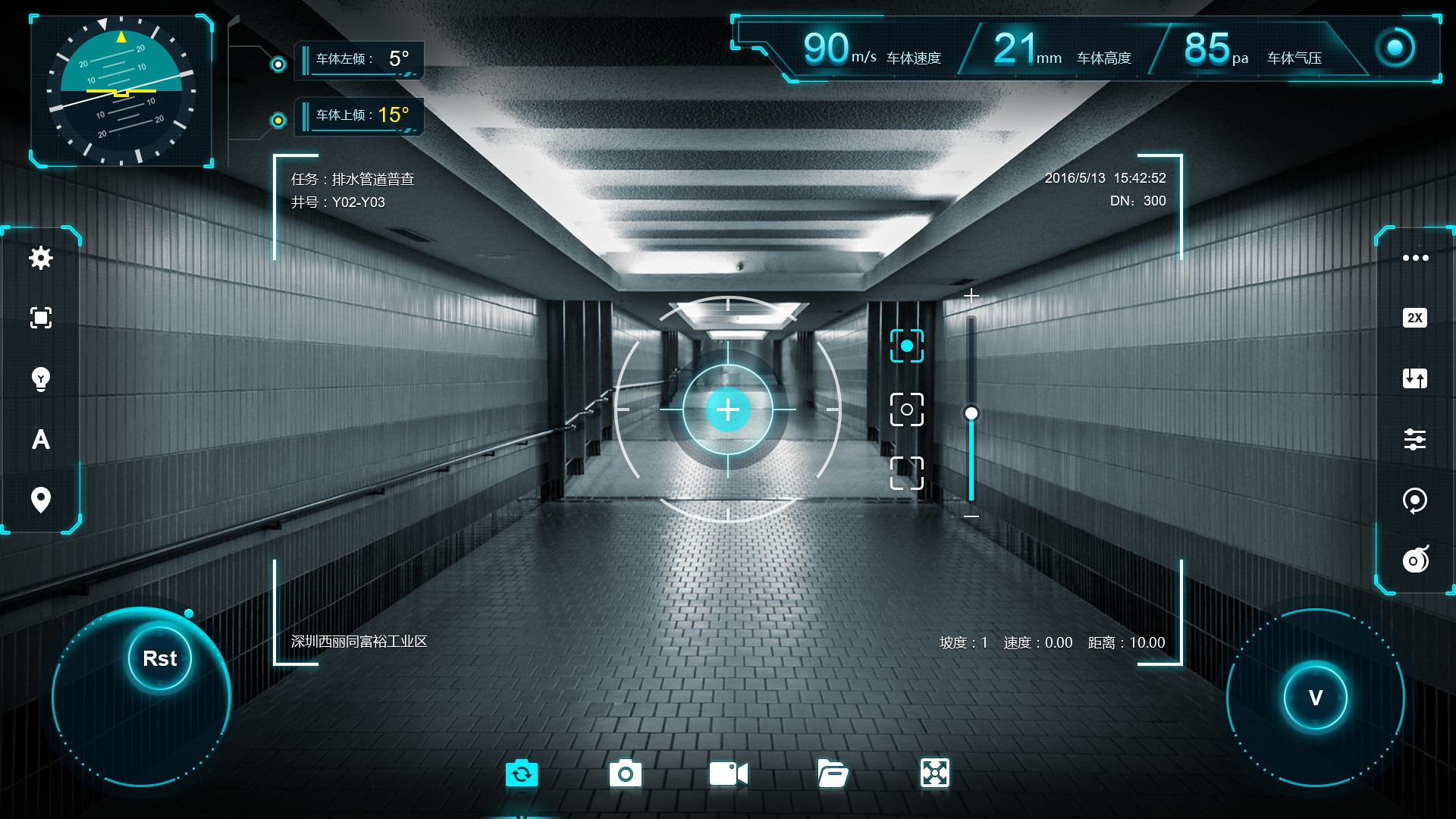

方案：
// 盾构机实时姿态可视化
const shield = scene.getObjectByName('shield_machine');
function updateShieldPosition(sensorData) {// 1. 更新位置shield.position.set(sensorData.x, sensorData.y, sensorData.z);// 2. 偏差超限预警（>50mm）if (sensorData.deviation > 0.05) {shield.add(warningLight); // 顶部红灯showDeviationChart(sensorData); // 偏差曲线}// 3. 管片错台热力图updateSegmentHeatmap(sensorData.segmentErrors);

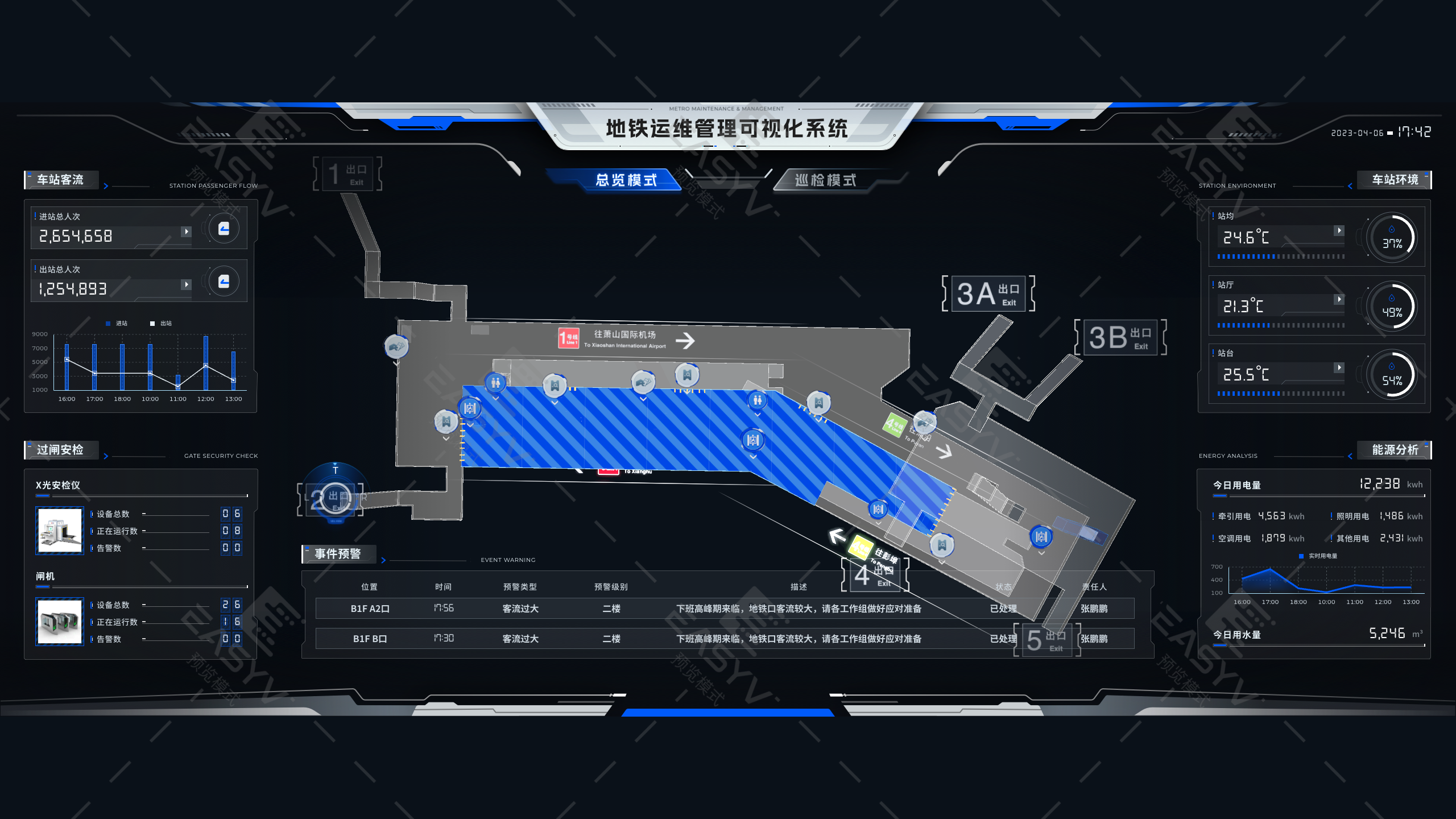

}成果：
- 轴线偏差控制在±20mm内
- 管片错台率下降90%
🏥 案例3：医院扩建项目
痛点：
- 运维阶段找不到隐蔽管线
- 设备维修影响正常诊疗
方案：
红色：消防管道 | 蓝色：空调管路 | 绿色：电路桥架
成果：
- 设备维修时间缩短65%
- 医患投诉下降45%
四、五步实施指南（附避坑清单）
🚀 步骤1：BIM轻量化处理
优化对比表：
传统方式 | Three.js方案 | 效益 |
直接导入RVT | IFC转glTF+Draco压缩 | 体积缩小95% |
全精度模型 | 动态LOD分级 | 内存占用降80% |
独立渲染引擎 | 浏览器WebGL渲染 | 零安装成本 |
⚙️ 步骤2：数据融合接入
// 融合进度数据与BIM构件
scheduleData.forEach(task => {const components = scene.getObjectsByProperty('taskId', task.id);components.forEach(comp => {// 绑定进度状态comp.userData.progress = task.progress;// 根据进度着色（延期变红）comp.material.color.setHex(task.progress < task.plan ? 0xff0000 : 0x00ff00);});
});⚠️ 关键避坑点：
- 坐标系统一
// 转换Revit坐标到Three.js
function revitToThree(position) {return new THREE.Vector3(position.x * 0.3048, // 英尺转米position.z * 0.3048, // Z-up转Y-up-position.y * 0.3048);
}- 移动端加载优化
// 按需加载楼层模型
window.addEventListener('geolocation', pos => {const floor = calculateFloor(pos.altitude);loadFloorModel(floor); // 仅加载本层
});
五、价值与挑战
💡 核心价值：
指标 | 传统模式 | 孪生平台 | 提升 |
设计冲突发现率 | 68% | 99% | 45% |
施工进度偏差 | ±15天 | ±2天 | 7.5倍 |
现场沟通效率 | 3小时/问题 | 20分钟/问题 | 9倍 |
🛡️ 应对挑战：
挑战 | 解决方案 | 案例 |
多格式BIM整合 | IFC标准+自定义解析器 | 融合12类专业模型 |
现场网络不稳定 | 离线PWA应用 | 隧道内无网使用 |
人员数字素养低 | AR扫码+语音导航 | 农民工5分钟上手 |
六、未来趋势：建筑数字革命
- AI自动审图
graph LR
A[BIM模型] --> B(AI审图引擎)
B --> C{规范检查}
C --> D[强条违规] --> E[自动标红]
C --> F[构造缺陷] --> G[三维批注]- 机器人孪生协作
- 无人机扫描进度 → 自动更新模型
- 砌墙机器人接收BIM坐标施工
- 元宇宙协同设计
// 多人在虚拟建筑评审
avatarController.on('move', pos => {otherUsers[userId].position.copy(pos);// 同步激光笔批注laserPointer.position.copy(pos);
});总结
Three.js驱动的BIM数字孪生平台，正在重构建筑业DNA：
- 设计穿透：将隐蔽冲突变为三维脉冲红光，设计纠错效率提升12倍；
- 施工透明：进度偏差实时映射红绿灯警示，工期管控精度达98%；
- 运维智能：手机扫描即现管线AR透视，维修响应速度提升65%；
- 普惠落地：从设计师工作站到民工手机，全终端浏览器级运行。
当工长用平板扫描楼板查看钢筋绑扎质量，当业主在元宇宙中“漫步”未建成的医院——建筑行业正从图纸时代跃入数字孪生纪元。
“未来的工地，将是数字与物理双轨并行的智慧生命体。”
—— 中国工程院院士 丁烈云
