VGMP状态机解析

        前面我们学习了VGMP组的各种状态变化过程。下面强叔再通过解 释VGMP状态机的形式，来帮助大家加深对VGMP状态变化的理解。 VGMP组的状态机如图9-35所示。

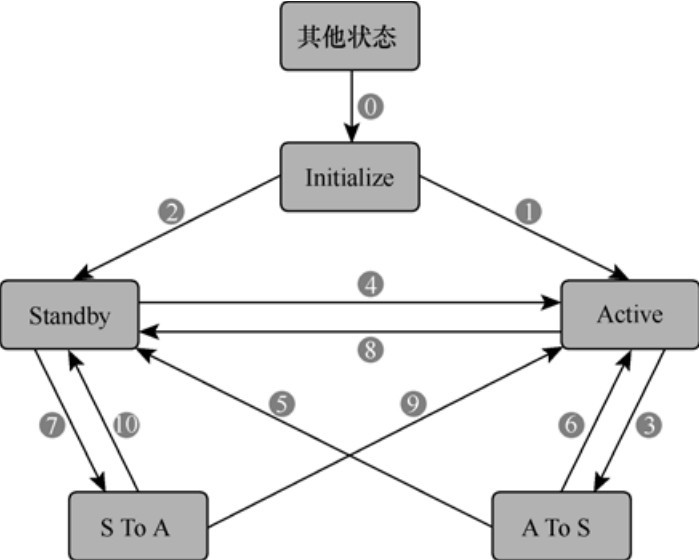

图9-35 VGMP状态机

说明:

0.启用双机热备功能后，各VGMP组进入Initialize（初始化）状 态。

1.启用Active组后，Active组的状态由Initialize切换成Active。

2.启用Standby组后，Standby组的状态由Initialize切换成 Standby。

3.本端 VGMP 组监控的接口故障时，状态由 Active 切换成 Active To Standby，并发送 VGMP 请求报文给对端设备的VGMP组。

4.本端VGMP组收到对端的VGMP请求报文，发现自身优先级高， 则将状态由Standby切换成Acitve，并发送VGMP确认报文给对端设备的 VGMP组。

5.本端VGMP组收到对端的VGMP确认报文，确认本端需要进行状 态切换，则本端的VGMP 组状态由Active To Standby切换成Standby。

6.对端VGMP组确认本端的VGMP组不需要进行状态切换或连续三 次没有回应本端的VGMP 请求报文，则本端的VGMP 组状态由Active To Standby切换成Active。

7.本端VGMP组监控的接口故障恢复后，如果本端VGMP组优先级 高于对端且配置了抢占功能，则本端VGMP 组状态由Standby切换成 Standby To Acitve，并向对端发送VGMP请求报文。

8.本端 VGMP 组收到对端的 VGMP 请求报文，发现对端优先级 高，则将状态由Active切换成Standby，并发送VGMP确认报文给对端设 备的VGMP组。

9.本端VGMP组收到对端的VGMP确认报文，确认本端需要进行状 态切换，则本端的VGMP 组状态由Standby To Acitve 切换成Active，完 成抢占过程。

10.对端VGMP组确认本端的VGMP组不需要进行状态切换或连续三 次没有回应本端的VGMP 请求报文，则本端的VGMP 组状态由Standby To Acitve 切换成Standby。
