Simulink建模-Three-Phase V-I Measurement 模块详解
1.简介

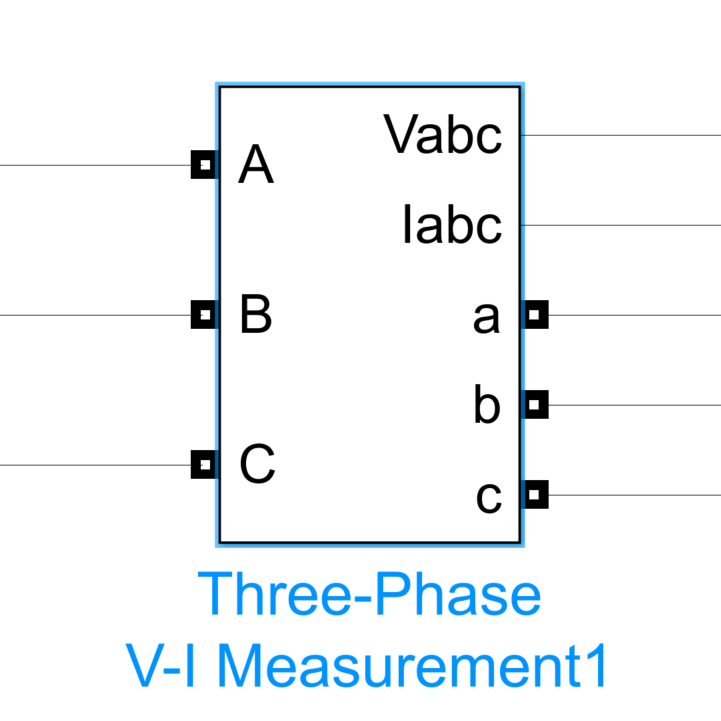

在Simulink中，Three-Phase V-I Measurement模块是一个专门用于测量三相电路中的电压和电流的工具。这个模块能够测量瞬时的三相电压和电流，并且可以输出这些值的峰值。模块可以输出电压和电流的单位可以是实际的伏特和安培，也可以是单位制（per unit, pu）值。以下是对该模块的详细说明：

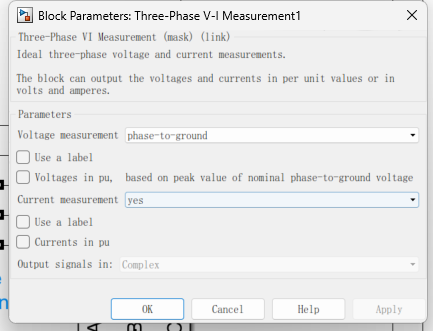

2.模块参数设置
2.1电压测量
- Voltage measurement: 选择测量方式，可以是no（不测量电压）、phase-to-ground（测量相地电压，即各相对中性点的电压）或phase-to-phase（测量线电压，即各相之间的电压）。
- Voltages in pu: 如果选择测量相地电压的单位制值，模块会根据额定相地电压的峰值来转换测量的电压。
- Use a label: 如果选中，电压测量值会发送到一个标记信号。需要使用From模块来读取电压。Goto标签的From模块必须与Signal label参数指定的标签相对应。
- Signal label: 为电压测量指定一个标签。
2.2 电流测量
- Current measurement: 选择是否测量三相电流。
- Currents in pu: 如果选中，测量的三相电流会转换为单位制值。
- Base power (VA 3 phase): 用于将测量的电流转换为单位制值的三相基准功率（伏安）。
- Use a label: 如果选中，电流测量值会发送到一个标记信号。需要使用From模块来读取电流。
- Signal label: 为电流测量指定一个标签。
2.3 输出格式
- Output signals in: 指定当模块用于相量仿真时测量信号的格式。可以是Complex（复数形式）、Real-Imag（实部和虚部）、Magnitude-Angle（幅值和角度）或Magnitude（幅值）。
3 使用场景
Three-Phase V-I Measurement模块广泛应用于以下场景：
- 电力系统仿真：在电力系统仿真中，用于测量变压器、输电线路、发电机等三相设备的电压和电流。
- 电机驱动系统：在电机驱动系统中，用于测量电机的三相电压和电流，以分析电机的性能。
- 电力电子应用：在包含电力电子器件的系统中，用于测量三相电压和电流，以研究电力电子器件对系统动态的影响。
- 教育和培训：作为教学工具，帮助学生理解三相电路的工作原理和特性。
- 研究和开发：在新型电力设备设计和控制策略的研究中使用，以验证理论和实验结果。
4 与Three-Phase Programmable Voltage Source和AC Voltage Source的比较
4.1 功能区别：
- Three-Phase V-I Measurement模块用于测量三相电路中的电压和电流。
- Three-Phase Programmable Voltage Source模块用于生成具有可编程时间变化的三相正弦电压，可以模拟电压暂降、频率变化和谐波注入等动态情况。
- AC Voltage Source模块用于生成恒定的三相正弦电压，通常不支持动态变化的参数。
4.2 参数设置：
- Three-Phase V-I Measurement模块的参数设置侧重于电压和电流的测量方式和输出格式。
- Three-Phase Programmable Voltage Source模块的参数设置侧重于电压源的动态特性，如幅度变化、频率变化和相位变化。
- AC Voltage Source模块的参数设置相对简单，主要设置电压幅度、频率和相位偏移。
4.3 应用领域：
- Three-Phase V-I Measurement模块广泛应用于电力系统、电机驱动和电力电子等领域，用于测量三相电压和电流。
- Three-Phase Programmable Voltage Source模块适用于需要模拟电网动态变化的场景，如电力系统测试和故障模拟。
- AC Voltage Source模块适用于需要稳定电源的场景，如电机测试和负载测试。
4.4 Three-Phase V-I Measurement模块的独特之处
Three-Phase V-I Measurement模块的独特之处在于其能够测量三相电路中的电压和电流，并且可以输出这些值的峰值。模块可以输出电压和电流的单位可以是实际的伏特和安培，也可以是单位制（per unit, pu）值。这使得模块在电力系统仿真、电机驱动系统、电力电子应用等领域具有广泛的应用价值。通过详细的参数设置和灵活的配置选项，用户可以准确地测量各种三相电路的电压和电流，从而进行深入的分析和研究。
5 实际应用案例
5.1 电力系统仿真
在电力系统仿真中，Three-Phase V-I Measurement模块可以用来测量变压器、输电线路、发电机等三相设备的电压和电流。例如，在一个220kV和500kV输电线路的仿真模型中，可以使用该模块来测量线路两端的电压和电流，分析线路的传输能力和损耗。
5.2 电机驱动系统
在电机驱动系统中，Three-Phase V-I Measurement模块可以用来测量电机的三相电压和电流，以分析电机的性能。例如，在一个三相异步电机的驱动系统中，可以使用该模块来测量电机的输入电压和电流，计算电机的功率因数和效率。
5.3 电力电子应用
在包含电力电子器件的系统中，Three-Phase V-I Measurement模块可以用来测量三相电压和电流，以研究电力电子器件对系统动态的影响。例如，在一个三相逆变器的仿真模型中，可以使用该模块来测量逆变器的输出电压和电流，分析逆变器的开关频率和调制策略对系统性能的影响。
6 总结
Three-Phase V-I Measurement模块是Simulink中一个功能强大的工具，用于测量三相电路中的电压和电流。通过详细的参数设置和灵活的配置选项，用户可以准确地测量各种三相电路的电压和电流，从而进行深入的分析和研究。该模块在电力系统仿真、电机驱动系统、电力电子应用、教育和培训以及研究和开发等领域具有广泛的应用价值。
