K8s集群Python项目上云部署

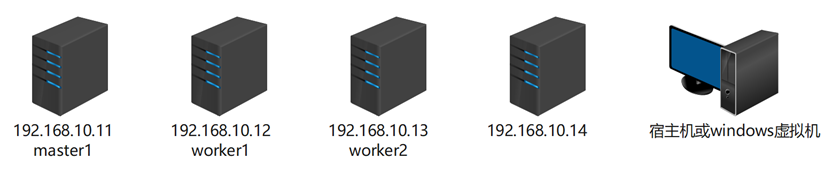

实验环境

安装好k8s集群

二十章的一到七环境

实验步骤

一、项目资源及项目代码（192.168.10.14）

上传cmdb.zip包到/root目录并解压

unzip -q cmdb.zip

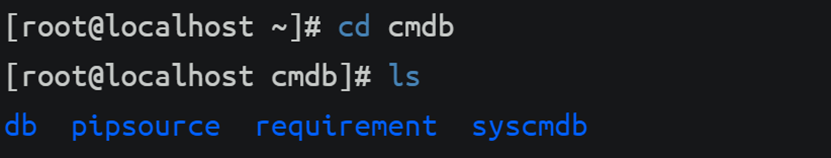

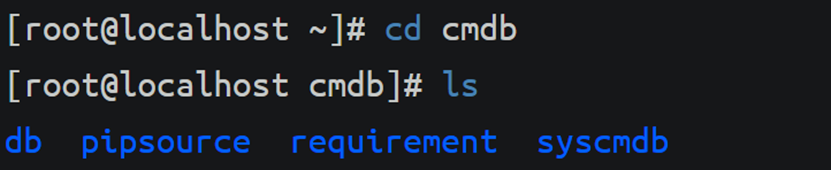

cd cmdb

db用于存储项目数据库

pipsource用于存储pip源

requirement用于存储python项目依赖资源清单

syscmdb用于存储项目源代码

pip 是一个现代的，通用的 Python 包管理工具。提供了对 Python 包的查找、下载、安装、卸载的功能。

注：pip 已内置于 Python 3.6 和 2.7 及以上版本，其他版本需另行安装。

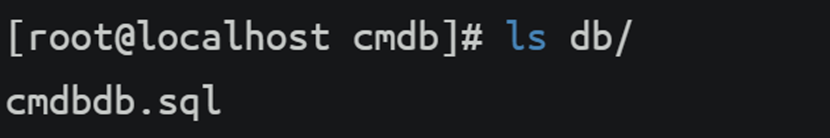

ls db/

ls -a pipsource/

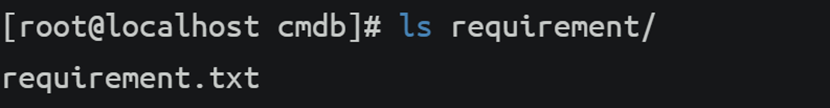

ls requirement/

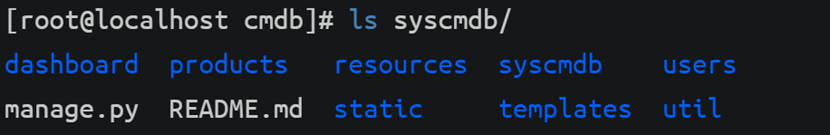

ls syscmdb/

二、项目基础镜像准备（192.168.10.14）

项目基础镜像主要是为项目提供运行环境，本次采用定制基础镜像。

可以在harbor主机上准备，准备完成后，再上传到harbor仓库，以备后续使用。

1、编辑用于生成基础镜像Dockerfile

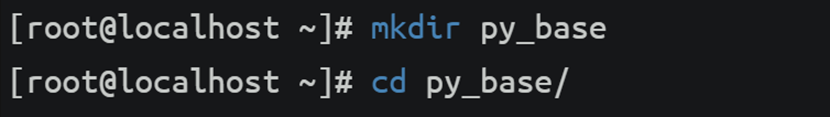

mkdir py_base

cd py_base/

cp -r ../cmdb/requirement/ .

cp -r ../cmdb/pipsource/ .

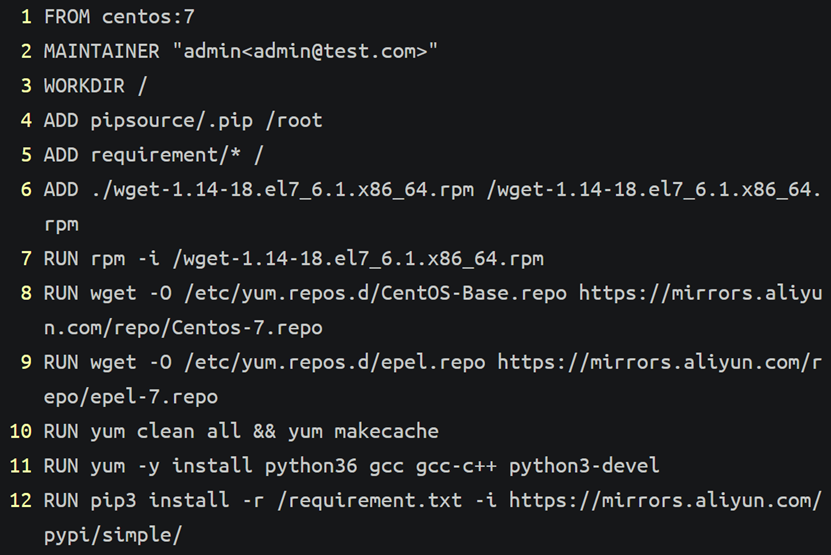

vim Dockerfile

添加：

FROM centos:7

MAINTAINER "admin<admin@test.com>"

WORKDIR /

ADD pipsource/.pip /root

ADD requirement/* /

ADD ./wget-1.14-18.el7_6.1.x86_64.rpm /wget-1.14-18.el7_6.1.x86_64.rpm

RUN rpm -i /wget-1.14-18.el7_6.1.x86_64.rpm

RUN wget -O /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo

RUN wget -O /etc/yum.repos.d/epel.repo https://mirrors.aliyun.com/repo/epel-7.repo

RUN yum clean all && yum makecache

RUN yum -y install python36 gcc gcc-c++ python3-devel

RUN pip3 install -r /requirement.txt -i https://mirrors.aliyun.com/pypi/simple/

mount /dev/cdrom /media/

cp /media/Packages/wget-1.14-18.el7_6.1.x86_64.rpm ./

ls

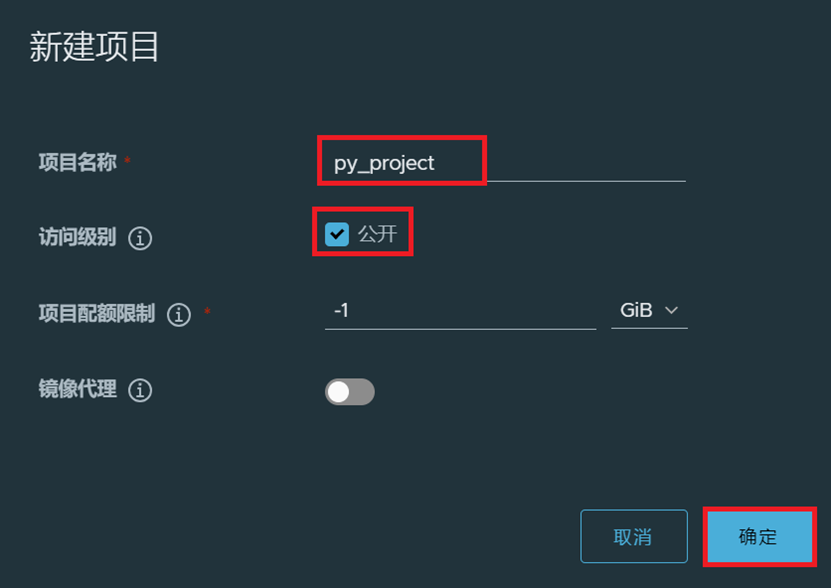

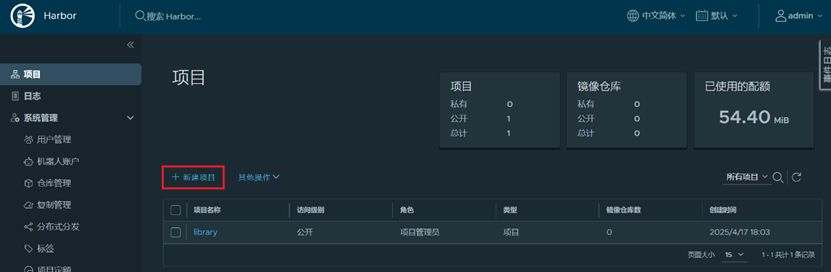

2、登录harbor创建项目

3、使用Dockerfile生成项目基础镜像，并上传到harbor仓库或直接上传py_base_image.tar镜像包并导入

docker build -t harbor.test.com/py_project/py_base:v1 .

docker push harbor.test.com/py_project/py_base:v1

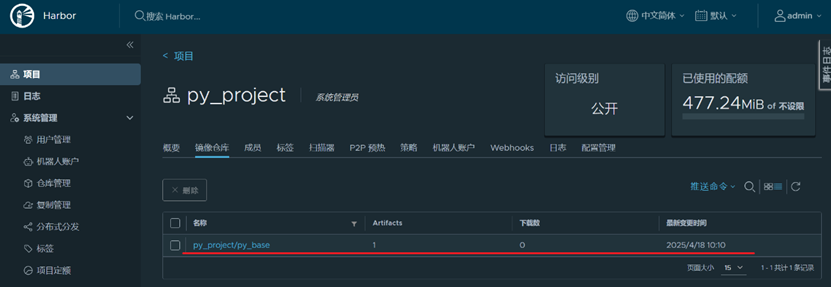

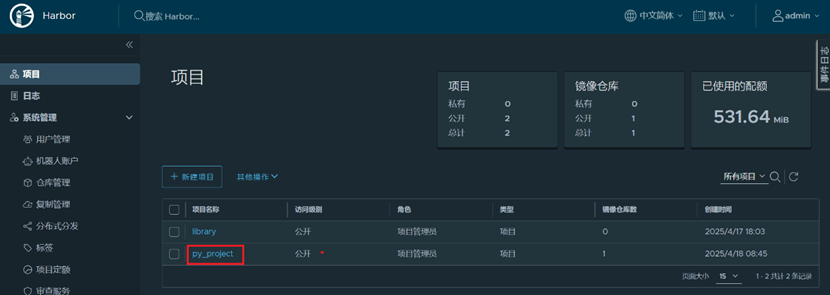

打开harbor查看

三、项目数据库部署

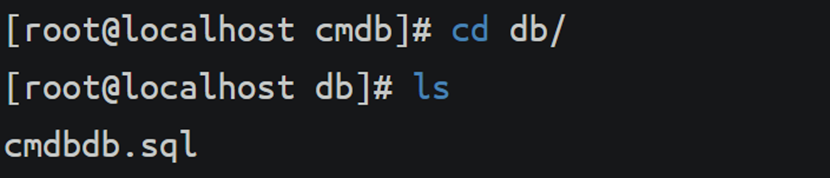

1、查看项目数据库文件（192.168.10.14）

cd cmdb

cd db/

2、编辑数据库部署的资源清单文件（192.168.10.14）

cd /usr/local/nginx/html/

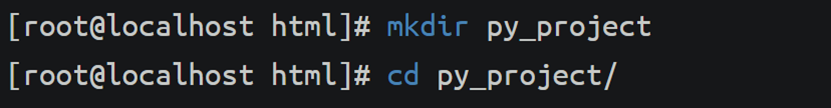

mkdir py_project

cd py_project/

vim 01_ns.yaml

添加：

apiVersion: v1

kind: Namespace

metadata:

  name: cmdb

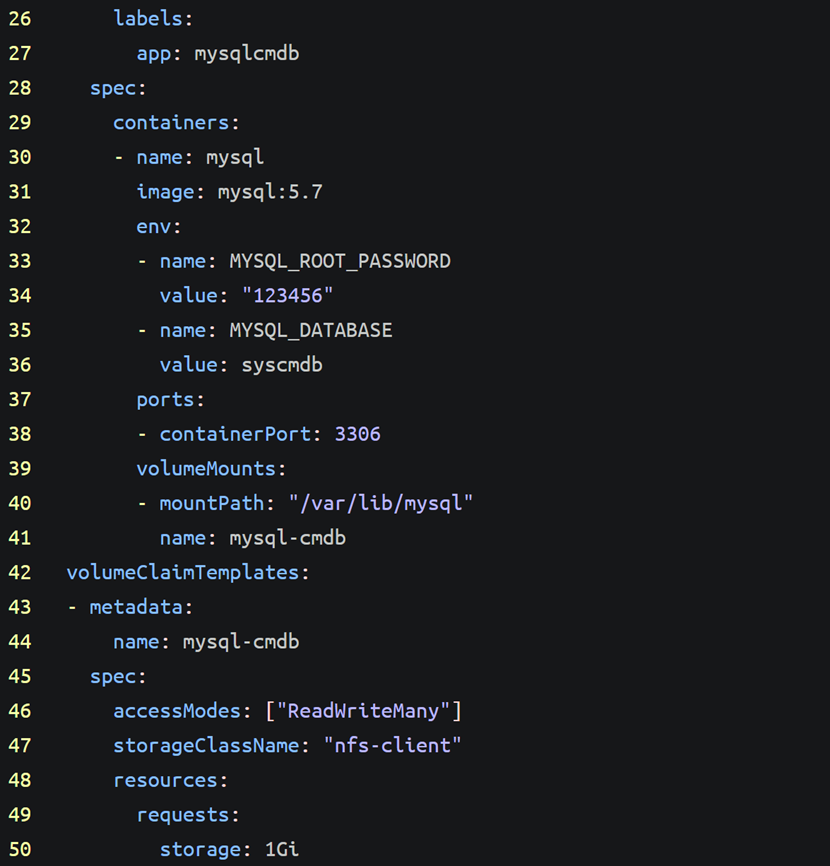

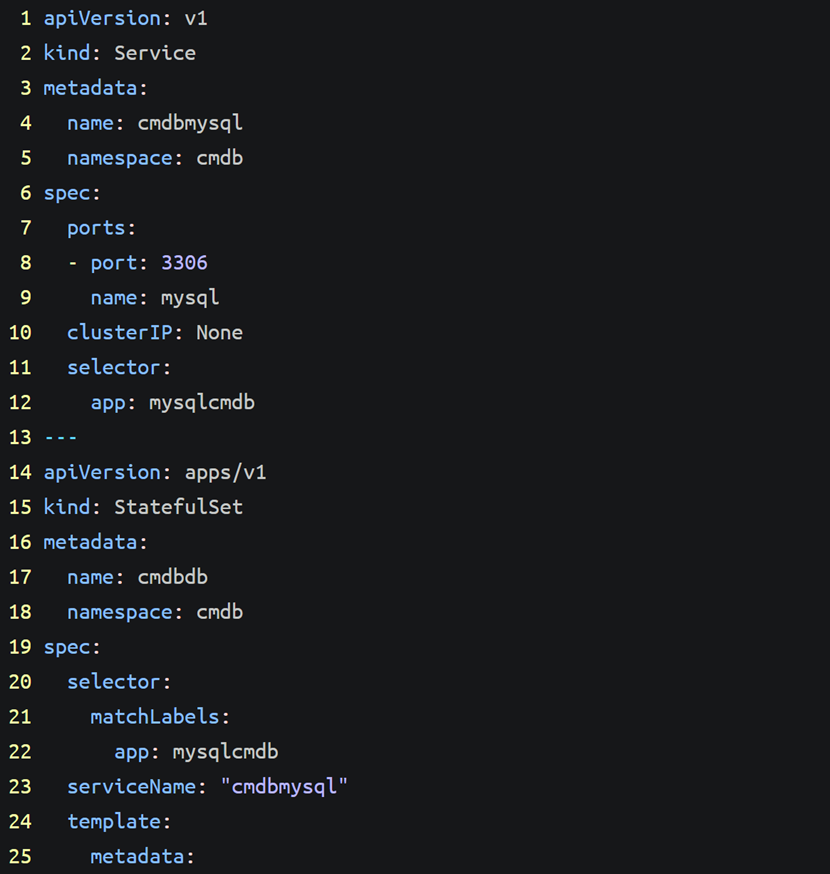

vim 02_mysql.yaml

添加：

apiVersion: v1

kind: Service

metadata:

  name: cmdbmysql

  namespace: cmdb

spec:

  ports:

  - port: 3306

    name: mysql

  clusterIP: None

  selector:

    app: mysqlcmdb

---

apiVersion: apps/v1

kind: StatefulSet

metadata:

  name: cmdbdb

  namespace: cmdb

spec:

  selector:

    matchLabels:

      app: mysqlcmdb

  serviceName: "cmdbmysql"

  template:

    metadata:

      labels:

        app: mysqlcmdb

    spec:

      containers:

      - name: mysql

        image: mysql:5.7

        env:

        - name: MYSQL_ROOT_PASSWORD

          value: "123456"

        - name: MYSQL_DATABASE

          value: syscmdb

        ports:

        - containerPort: 3306

        volumeMounts:

        - mountPath: "/var/lib/mysql"

          name: mysql-cmdb

  volumeClaimTemplates:

  - metadata:

      name: mysql-cmdb

    spec:

      accessModes: ["ReadWriteMany"]

      storageClassName: "nfs-client"

      resources:

        requests:

          storage: 1Gi

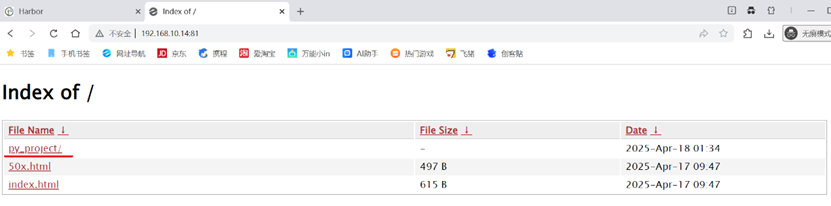

使用浏览器访问192.168.10.14:81

3、应用数据库部署的资源清单文件（master1）

kubectl apply -f http://yaml.test.com:81/py_project/01_ns.yaml

kubectl apply -f http://yaml.test.com:81/py_project/02_mysql.yaml

4、导入数据库

（1）将192.168.10.14中项目数据库文件拷贝到master1

192.168.10.14：

scp /root/cmdb/db/cmdbdb.sql root@192.168.10.11:/root

master1：

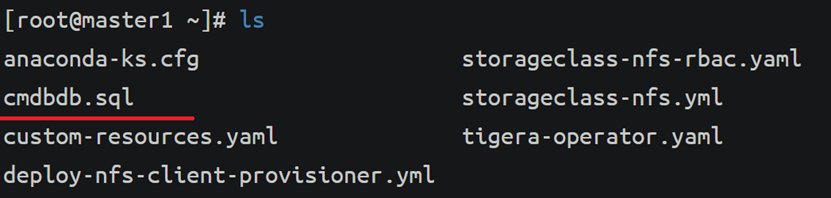

ls

（2）查看数据库Pod和service（master1）

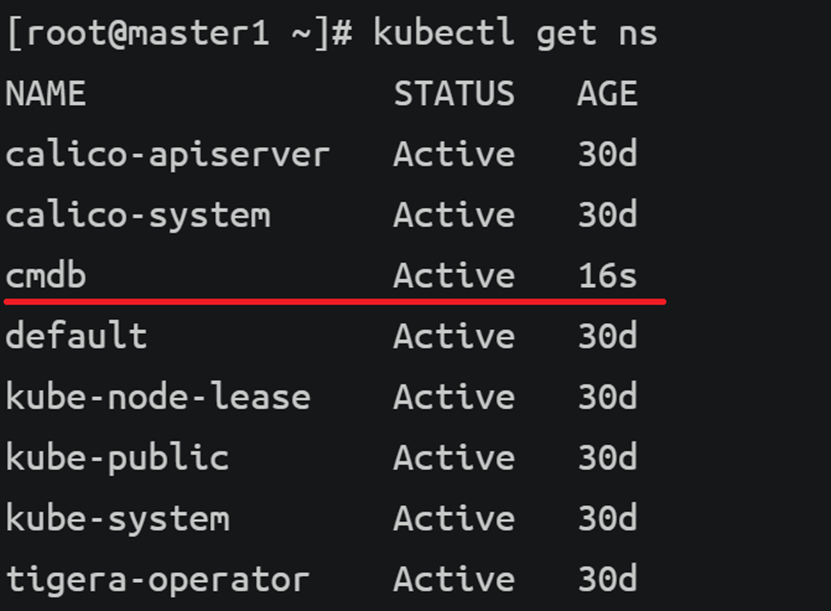

kubectl get ns

kubectl get pod -n cmdb

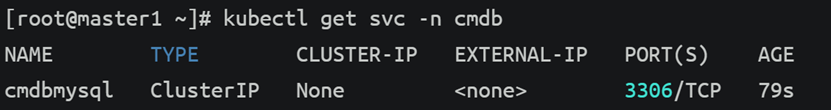

kubectl get svc -n cmdb

进入数据库查看所有库

kubectl -n cmdb exec -it cmdbdb-0 -- sh

mysql -uroot -p123456

show databases;

测试连通性

192.168.10.14：

cd /usr/local/nginx/html/py_project/

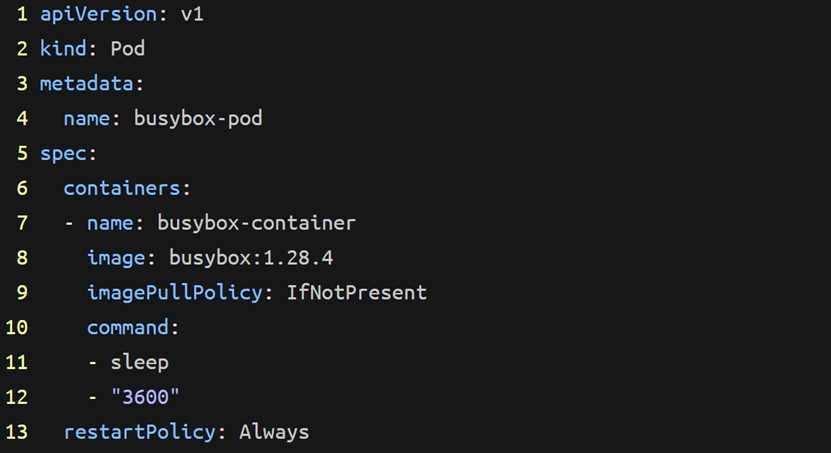

vim 03_create_pod_busybox.yaml

添加;

apiVersion: v1

kind: Pod

metadata:

  name: busybox-pod

spec:

  containers:

  - name: busybox-container

    image: busybox:1.28.4

    imagePullPolicy: IfNotPresent

    command:

    - sleep

    - "3600"

  restartPolicy: Always

busybox:1.28.4  #此镜像nslookup及ping命令都没有问题，不要下载最新版本和1.31。

master1：

kubectl apply -f http://yaml.test.com:81/py_project/03_create_pod_busybox.yaml

kubectl get pod

kubectl exec -it busybox-pod -- sh

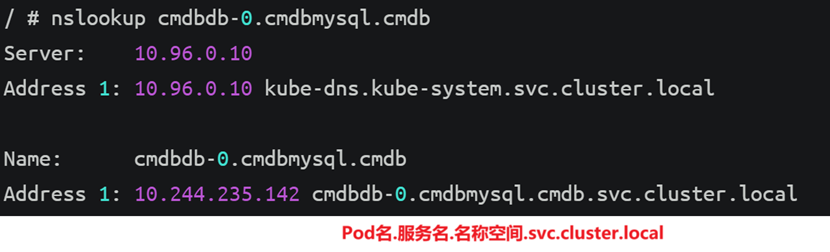

nslookup cmdbdb-0.cmdbmysql.cmdb

ping cmdbdb-0.cmdbmysql.cmdb

192.168.10.14：

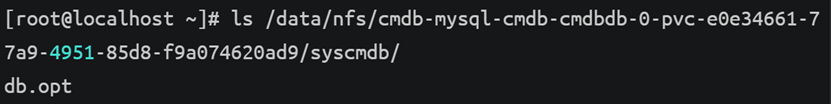

查看MySQL数据持久化目录

ls /data/nfs/cmdb-mysql-cmdb-cmdbdb-0-pvc-e0e34661-77a9-4951-85d8-f9a074620ad9/syscmdb/

没有数据表

（3）导入数据表

master1：

kubectl -n cmdb exec -it cmdbdb-0 -- mysql -uroot -p123456 syscmdb < cmdbdb.sql

kubectl -n cmdb exec -it cmdbdb-0 -- sh

mysql -uroot -p123456

use syscmdb;

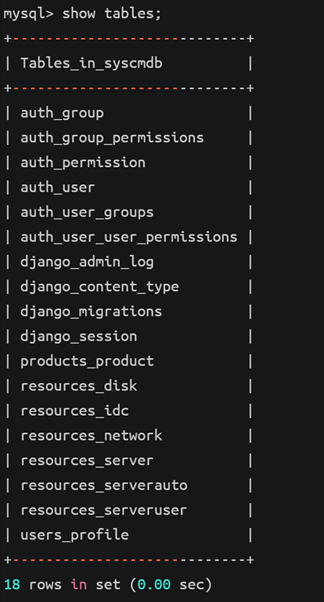

show tables;

192.168.10.14：

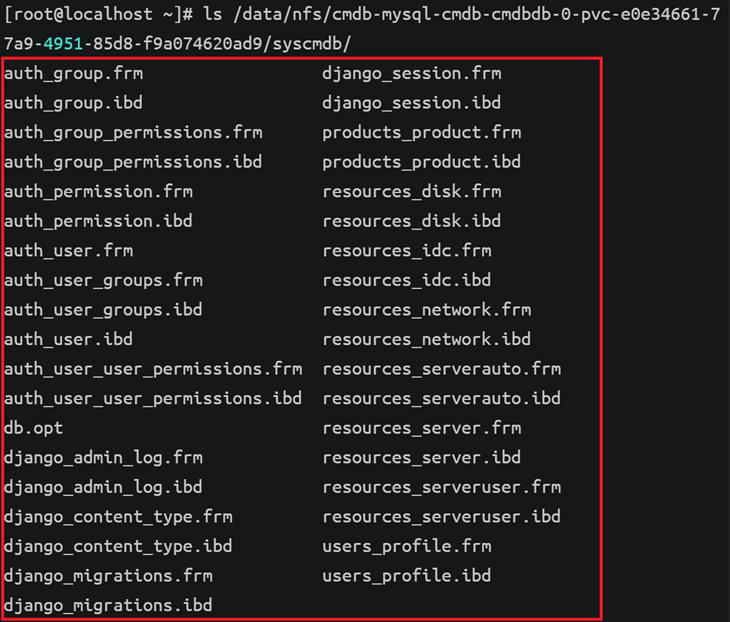

查看MySQL数据持久化目录

ls /data/nfs/cmdb-mysql-cmdb-cmdbdb-0-pvc-e0e34661-77a9-4951-85d8-f9a074620ad9/syscmdb/

已有数据表

四、项目镜像准备（192.168.10.14）

1、目录及文件准备

创建制作镜像文件目录

mkdir /root/py_project_image

cd /root/py_project_image/

cp -r /root/cmdb/syscmdb/ .

修改项目数据库连接文件

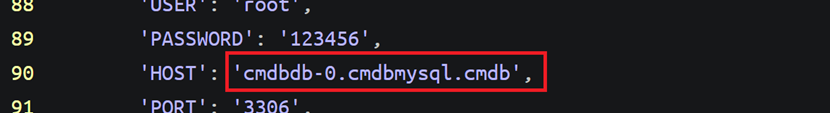

vim syscmdb/syscmdb/settings.py

修改：

将127.0.0.1改成数据库pod的主机名：cmdbdb-0.cmdbmysql.cmdb

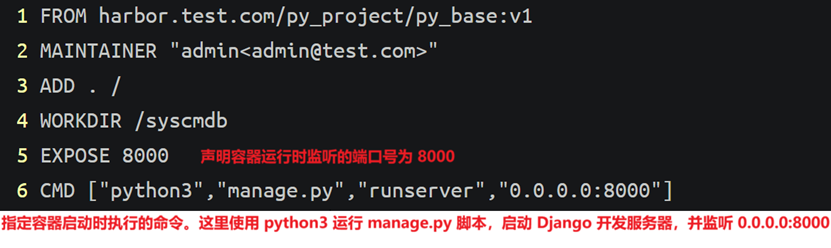

编辑制作项目镜像Dockerfile

vim Dockerfile

添加：

FROM harbor.test.com/py_project/py_base:v1

MAINTAINER "admin<admin@test.com>"

ADD . /

WORKDIR /syscmdb

EXPOSE 8000

CMD ["python3","manage.py","runserver","0.0.0.0:8000"]

2、制作镜像

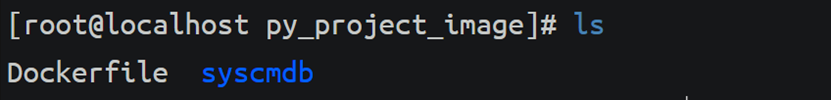

ls

docker build -t harbor.test.com/py_project/py_project_image:v1 .

3、上传镜像到harbor

docker push harbor.test.com/py_project/py_project_image:v1

五、部署Metallb、Ingress Nginx

1、准备metallb、ingress Nginx清单文件（192.168.10.14）

上传metallb_ingress.tar.gz包到/root目录

tar xf metallb_ingress.tar.gz

mkdir /usr/local/nginx/html/metallb_ingress

cp /root/metallb-ingress/* /usr/local/nginx/html/metallb_ingress/

ls /usr/local/nginx/html/metallb_ingress/

2、部署metallb（master1）

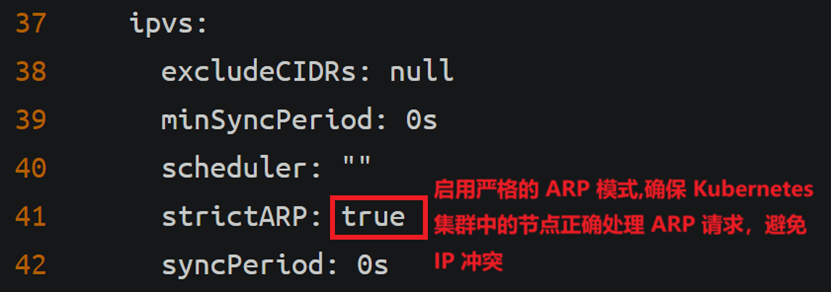

（1）修改kube-proxy代理模式（master1）

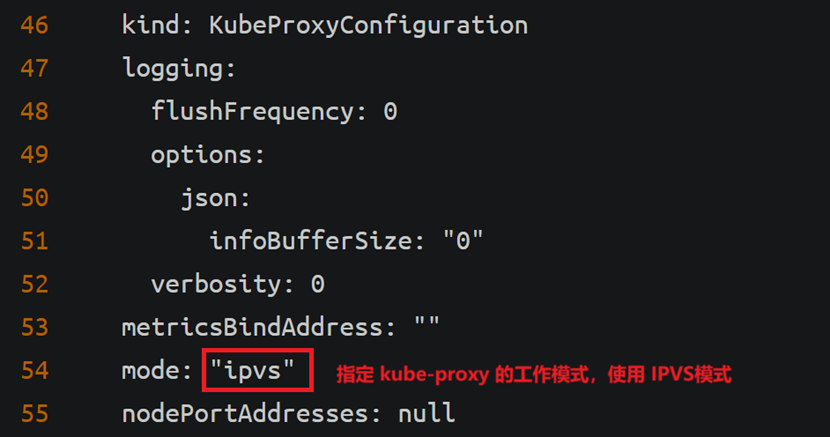

编辑 Kubernetes 中 kube-proxy 的 ConfigMap

kubectl edit configmap kube-proxy -n kube-system

修改添加：

重启 Kubernetes 中 kube-proxy DaemonSet

kubectl rollout restart daemonset kube-proxy -n kube-system

（2）部署metallb

上传metallb_speaker.tar和metallb-controller.tar镜像包到/root目录并导入镜像（master1、worker1、worker2）

docker load -i metallb_speaker.tar

docker load -i metallb-controller.tar

创建资源（master1）

kubectl apply -f http://yaml.test.com:81/metallb_ingress/metallb-native.yaml

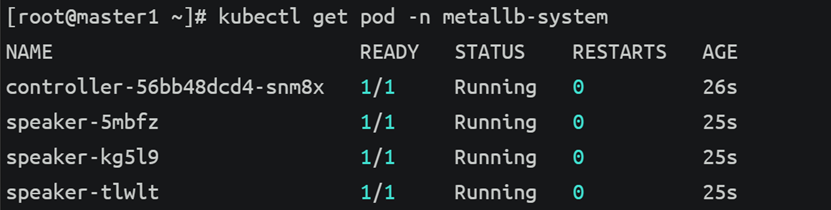

查看指定命名空间（metallb-system）中所有 Pod

kubectl get pod -n metallb-system

（3）准备IP地址池（master1）

kubectl apply -f http://yaml.test.com:81/metallb_ingress/ippool.yaml

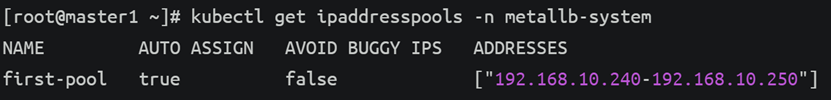

kubectl get ipaddresspools -n metallb-system

（4）开启二层通告（master1）

kubectl apply -f http://yaml.test.com:81/metallb_ingress/l2.yaml

3、服务代理ingress nginx部署

（1）获取ingress nginx部署文件

master1：

wget http://yaml.test.com:81/metallb_ingress/deploy.yaml

master1、worker1、worker2：

上传ingress-nginx.tar包到/root目录并导入

docker load -i ingress-nginx.tar

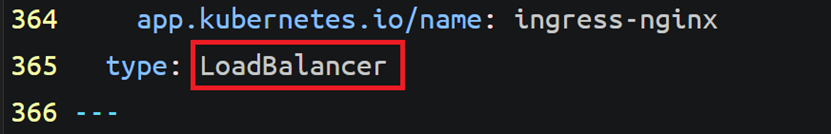

（2）修改部署文件deploy.yaml（master1）

vim deploy.yaml

修改：

LoadBalancer

Nginx ingress controller本身也是以一个服务的方式运行在k8s群集中

改为LoadBalancer的目的是让metallb给nginx ingress分配一个群集ip

（3）部署ingress nginx（master1）

kubectl apply -f deploy.yaml

（4）查看部署状态（master1）

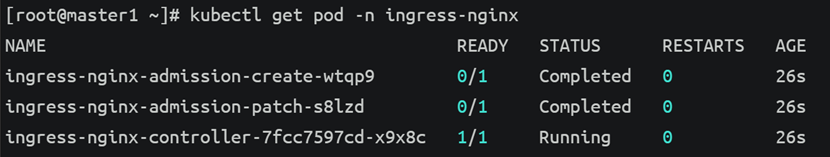

kubectl get pod -n ingress-nginx

六、项目部署

1、准备部署项目清单文件（192.168.10.14）

cd /usr/local/nginx/html/py_project/

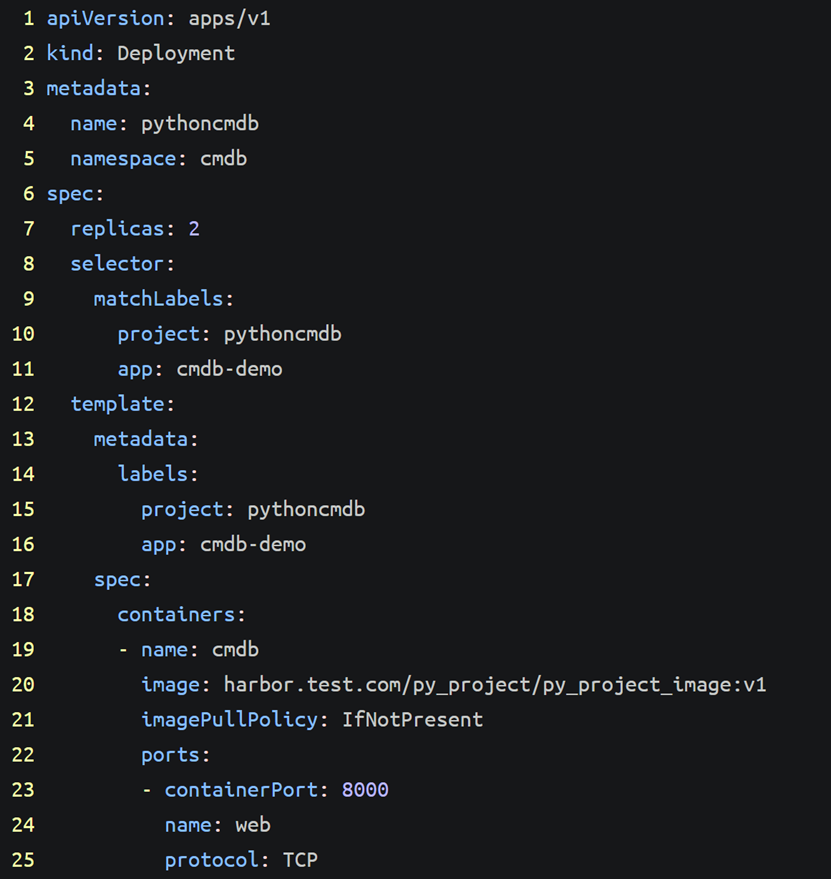

vim 04_deployment.yaml

添加：

apiVersion: apps/v1

kind: Deployment

metadata:

  name: pythoncmdb

  namespace: cmdb

spec:

  replicas: 2

  selector:

    matchLabels:

      project: pythoncmdb

      app: cmdb-demo

  template:

    metadata:

      labels:

        project: pythoncmdb

        app: cmdb-demo

    spec:

      containers:

      - name: cmdb

        image: harbor.test.com/py_project/py_project_image:v1

        imagePullPolicy: IfNotPresent

        ports:

        - containerPort: 8000

          name: web

          protocol: TCP

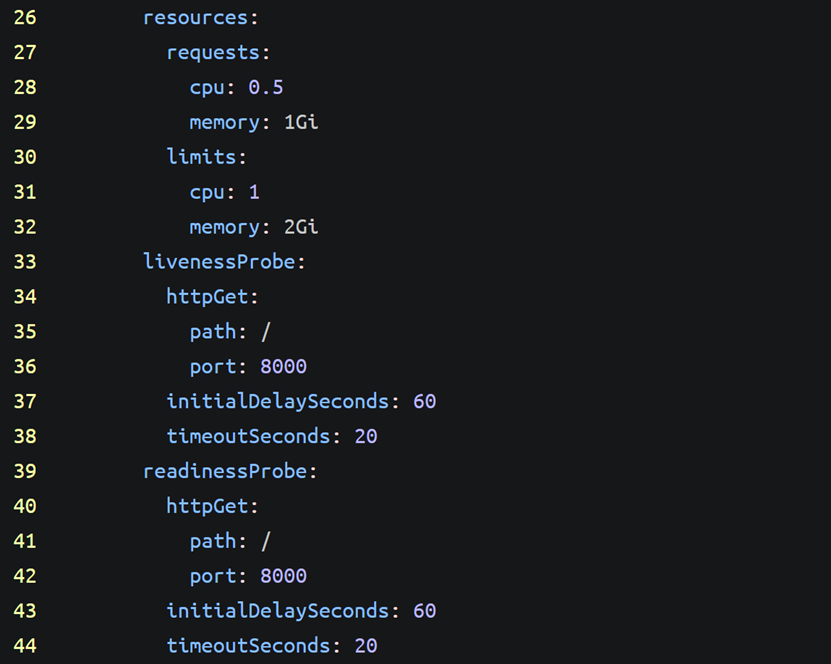

        resources:

          requests:

            cpu: 0.5

            memory: 1Gi

          limits:

            cpu: 1

            memory: 2Gi

        livenessProbe:

          httpGet:

            path: /

            port: 8000

          initialDelaySeconds: 60

          timeoutSeconds: 20

        readinessProbe:

          httpGet:

            path: /

            port: 8000

          initialDelaySeconds: 60

          timeoutSeconds: 20

2、准备服务清单文件（192.168.10.14）

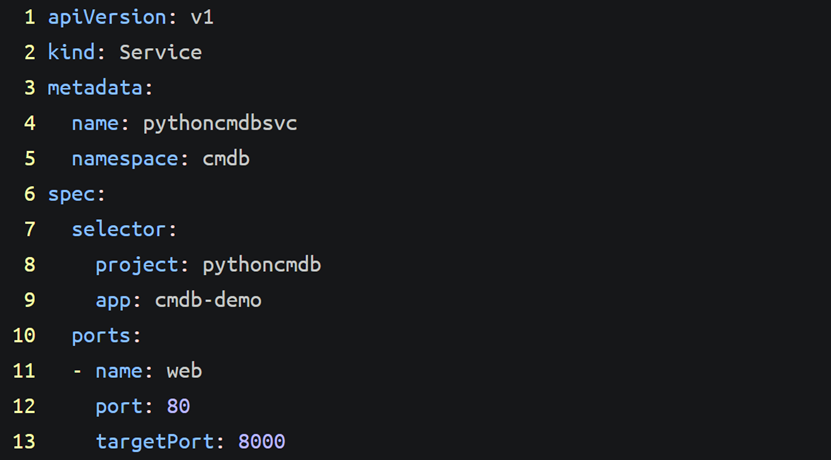

vim 05_service.yaml

添加：

apiVersion: v1

kind: Service

metadata:

  name: pythoncmdbsvc

  namespace: cmdb

spec:

  selector:

    project: pythoncmdb

    app: cmdb-demo

  ports:

  - name: web

    port: 80

    targetPort: 8000

由于使用ingress暴露，所以不使用NodePort，默认ClusterIP

3、准备Ingress对象清单文件（192.168.10.14）

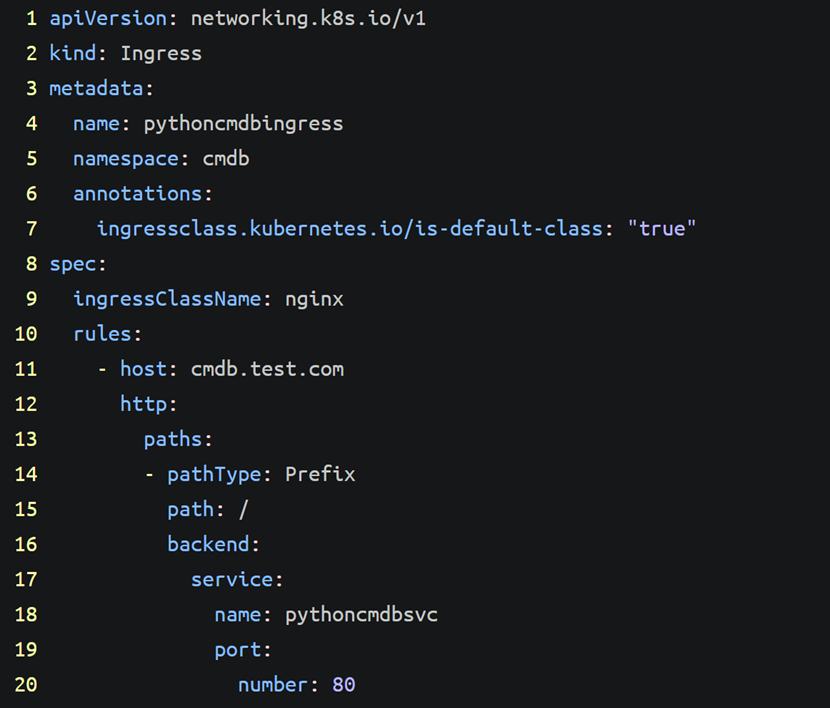

vim 06_ingress.yaml

添加：

apiVersion: networking.k8s.io/v1

kind: Ingress

metadata:

  name: pythoncmdbingress

  namespace: cmdb

  annotations:

    ingressclass.kubernetes.io/is-default-class: "true"

spec:

  ingressClassName: nginx

  rules:

    - host: cmdb.test.com

      http:

        paths:

        - pathType: Prefix

          path: /

          backend:

            service:

              name: pythoncmdbsvc

              port:

                number: 80

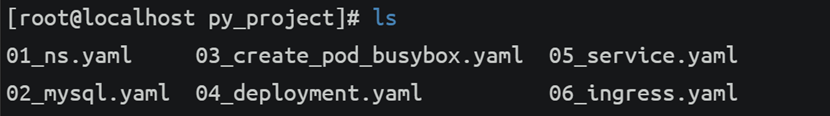

4、项目部署资源清单文件列表（192.168.10.14）

ls

5、应用项目部署（master1）

kubectl apply -f http://yaml.test.com:81/py_project/04_deployment.yaml

kubectl apply -f http://yaml.test.com:81/py_project/05_service.yaml

kubectl apply -f http://yaml.test.com:81/py_project/06_ingress.yaml

七、项目部署验证及访问

1、验证（master1）

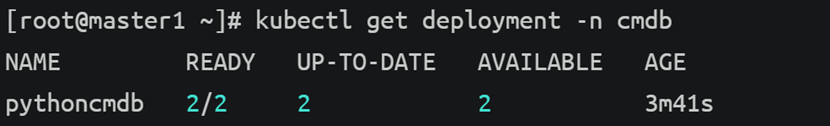

kubectl get deployment -n cmdb

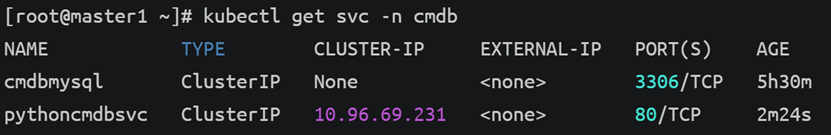

kubectl get svc -n cmdb

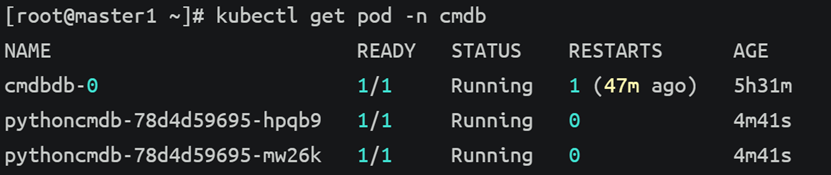

kubectl get pod -n cmdb

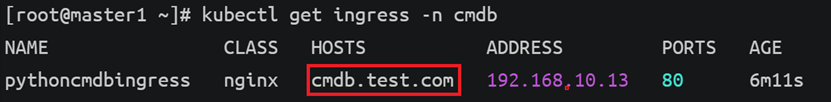

kubectl get ingress -n cmdb

kubectl get svc -n ingress-nginx

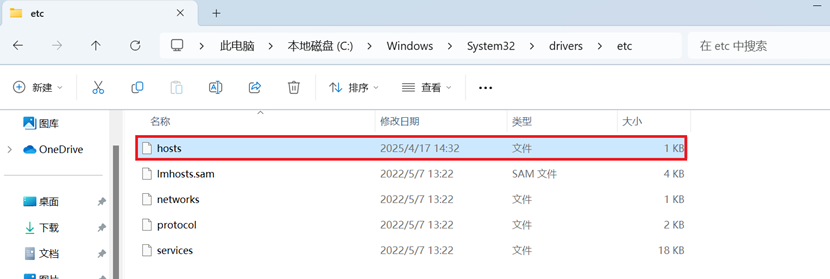

2、修改Windows主机的hosts解析文件（Windows）

添加：

192.168.10.240 cmdb.test.com

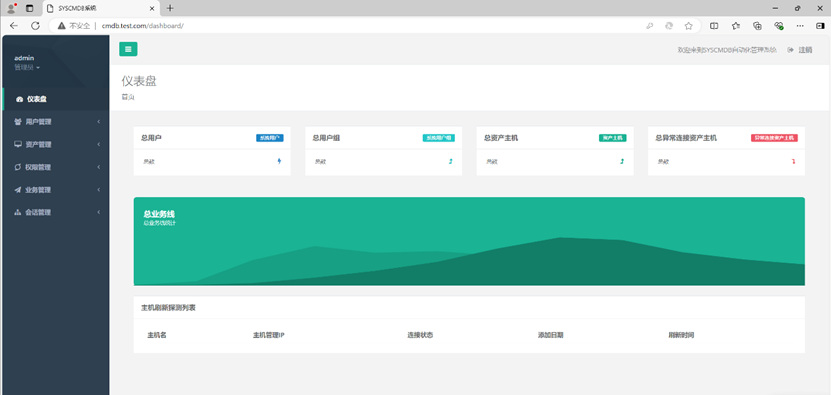

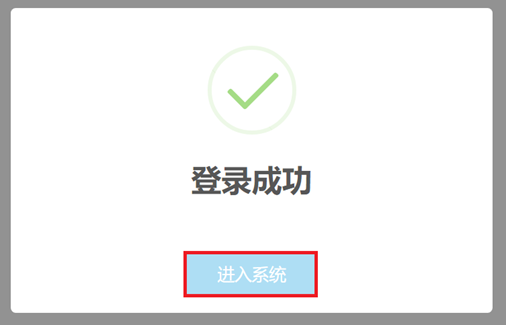

3、使用浏览器访问cmdb.test.com
