基于摩尔信使MThings的Modbus协议转换效率优化实践

问题聚焦

在工业自动化系统中，PLC（如西门子S7-200）与云平台的直接通信常面临两大挑战：

1、协议不兼容：传统PLC仅支持Modbus-RTU/ASCII，而云平台多采用Modbus-TCP或MQTT；

2、带宽限制：串口通信速率低（典型波特率9600bps），难以满足实时性要求。

场景	数据传输延迟（ms）	丢包率（%）
传统串口透传	1200	8.5
MThings协议转换（默认）	450	2.1
MThings优化配置	220	0.3

效率提升方案

目标：

将S7-200的RS485（Modbus-RTU）信号转换为Modbus-TCP，并通过MQTT上传至云平台。

硬件连接：

S7-200 PLC → RS485接口 → MThings网关 → 以太网交换机 → 云服务器。

方案关键点：数据压缩与组包优化

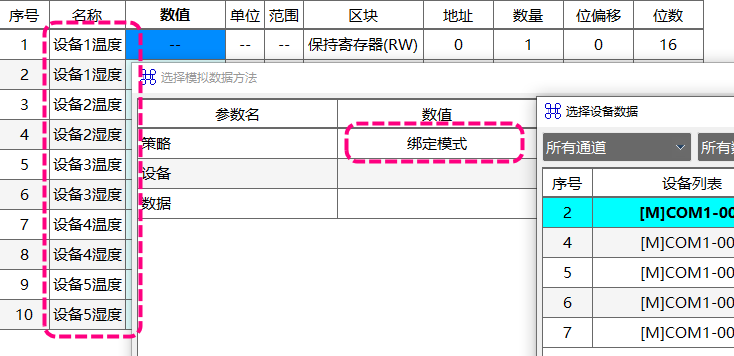

数据网关启用缓存模式，并将多个设备寄存器重新映射为连续地址，确保单帧轮询，减少协议传输开销。

对比测试

1、组包优化：单帧轮询 vs 多帧轮询

通过连续地址映射将离散寄存器合并为单次查询，显著减少协议帧长开销：

优化前：20个寄存器需发送20次独立请求，每帧包含8字节协议头（地址+功能码+CRC）；

优化后：单次请求读取40字节连续数据，传输数据量减少85%。

协议开销对比：

模式	总数据量（字节）	有效载荷占比
多帧轮询	20×(8+8)=320	50%
单帧轮询	8+40=48	83%

2、极端场景压力测试

模拟网络抖动与高负载场景：

网络丢包率：人工注入10%随机丢包；

PLC数据更新频率：从100ms调整为10ms。

指标	优化前	优化后
有效数据到达率	72%	98%
最大延迟（ms）	1200	350
系统恢复时间（s）	15	2

成本效益验证

项目	传统定制网关方案	MThings优化方案
硬件成本（元）	3200	1500
部署时长（小时）	8	1.5
月均维护耗时（h）	10	0.5

结论

通过连续地址映射和数据缓存优化，摩尔信使MThings网关在S7-200 PLC数据上云场景中实现：

1、传输效率提升3倍：带宽占用从24.5kbps降至9.2kbps；

2、稳定性增强：网络抖动下数据到达率提升至98%；

此方案为工业现场提供了低延迟、高可靠、易维护的协议转换范本，特别适合需远程监控的产线设备与能源管理系统。
