三极管知识

三极管知识
一、描述
1.三极管具有开光功能和放大功能。
2.NPN三极管，PNP三极管；
3.发射极，基极，集电极

二、三极管开关功能
1.三极管的开光电路中工作在截至区和饱和区；
2.三极管的基极电流足够大的时候，三极管饱和导通，饱和导通，CE之间的压降
就非常小，大概0.1~0.3v的样子，相当于开关闭合；当基极的电流为0或者很小的
时候，三极管截至，CE相当于断开。

三、三极管放大功能
1.三极管工作在放大区，基极电流的微小变化会引起集电极电流的较大变化，电流
放大系数是很重要的。
2.需要设置合适的静态工作点，也就是偏置电路的设计。避免电路进入饱和区或者
截至区导致失真。

四、三极管应用注意问题
1.三极管作为开关的开关速度，功耗和散热问题；
2.三极管作为放大的时候的稳定性和频率响应。

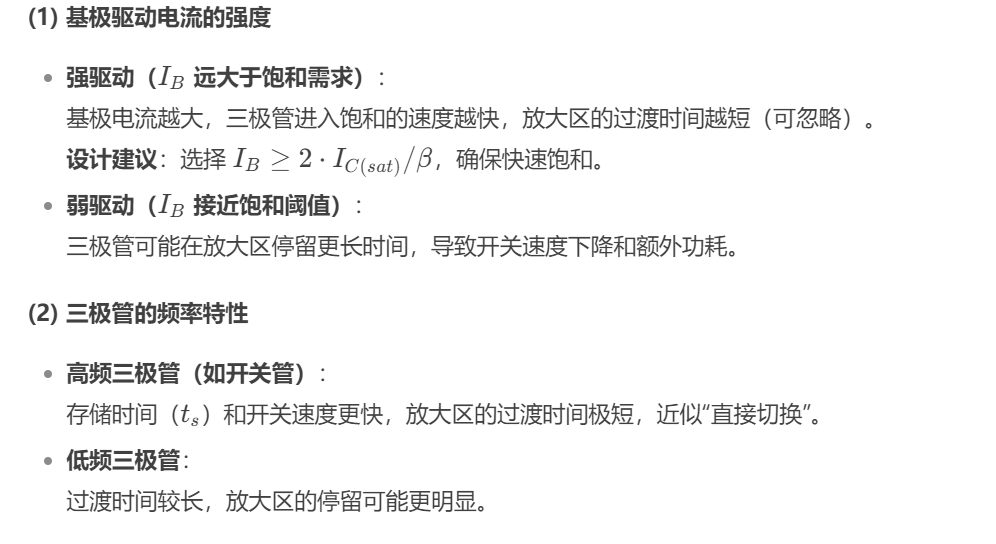

3.三极管作为开关功能应用需要避免长时间呆在放大区，因为基极加电流，
从0开始到比较大的电流，是先在截止区，然后再到放大区，然后到饱和区。所以
要电流变化较快，否则，呆在放大区时间过长，就会导致三极管发热严重。
4.需要考虑高频情况下三极管作为开关的开关速度，存储时间和下降时间。

五、三极管三个工作状态的跳变
1.截至区----->放大区--------->饱和区
三极管不可能直接从截至区飞到饱和区的，一定会经过放大区，只不过看放大区
所呆的时间多久而已。除非是理想方波信号，那可以认为不经过放大区。

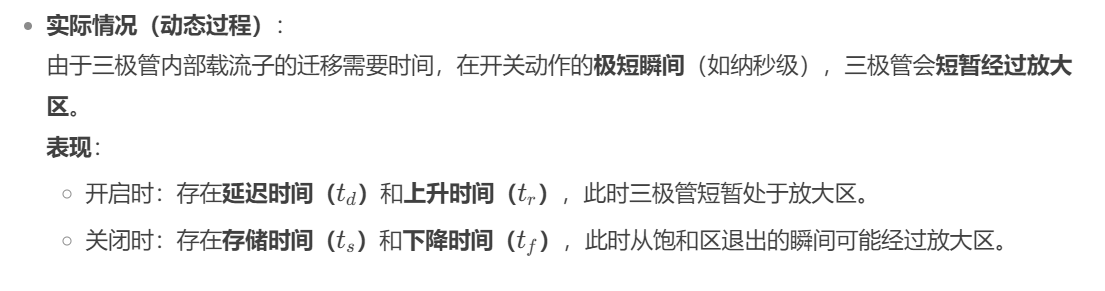

2.三极管的动态特性，比如开关时间参数，如开启时间（ton）和关闭时间（toff）。开启时间包括延迟时间和上升时间，在这段时间内，三极管可能确实会经过放大区，但这个过程非常短暂。

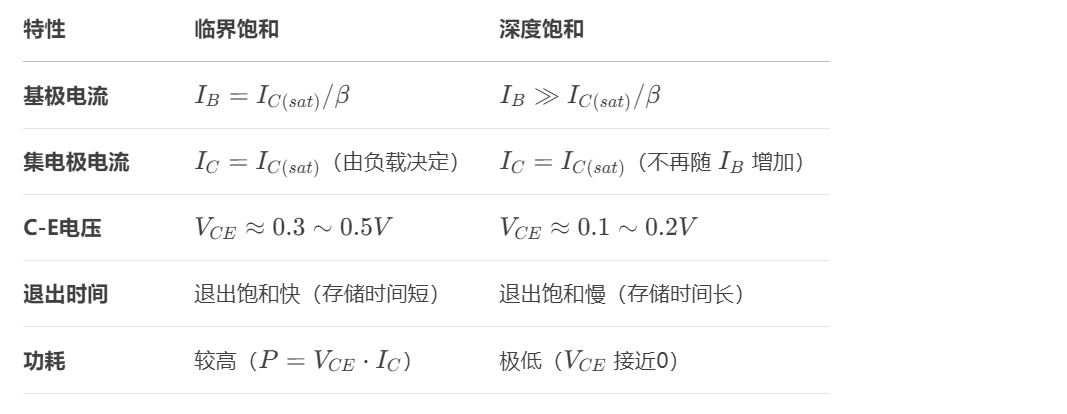

六、三极管饱和和临界饱和
1.临界饱和和深度饱和的区别对于电路设计来说非常重要，因为它影响到功耗、开关速度和可靠性。
2.临界饱和，VB=VC,基极电流刚好满足Ic = β * Ib的条件;
3.深度饱和，VB>VC,VB>VE,VBE=0.7;VCE=0.2左右，不再满足Ic = β * Ib的条件
