FreeRTOS学习记录（变量命名规则全解、文件介绍）
目录
FreeRTOS 变量命名规则详解
一、变量命名前缀规则
（一）数据类型相关前缀
（二）功能模块相关前缀
（三）宏定义
二、变量命名与文件的关系
（一）核心源文件中的变量命名
（二）配置文件FreeRTOSConfig.h中的变量命名
（三）应用程序文件中的变量命名
FreeRTOS文件介绍
FreeRTOS Plus 是 FreeRTOS 的商业扩展版本，它们有以下联系与区别：
联系
区别
FreeRTOS文件结构
FreeRTOS 变量命名规则详解
一、变量命名前缀规则
| 新定义的数据类型 | 实际的数据类型（C 标准类型） | 说明 |
|---|---|---|
| portCHAR | char | 无 |
| portSHORT | short | 无 |
| portLONG | long | 无 |
| portTickType | unsigned short int | 用于定义系统时基计数器的值和阻塞时间的值。当 FreeRTOSConfig.h 头文件中的宏 configUSE_16_BIT_TICKS 为 1 时则为 16 位。 |
| portTickType | unsigned int | 用于定义系统时基计数器的值和阻塞时间的值。FreeRTOSConfig.h 头文件中的宏 configUSE_16_BIT_TICKS 为 0 时则为 32 位。 |
| portBASE_TYPE | long | 根据处理器的架构来决定是多少位的，如果是 32/16/8bit 的处理器则是 32/16/8bit 的数据类型。一般用于定义函数的返回值或者布尔类型。 |

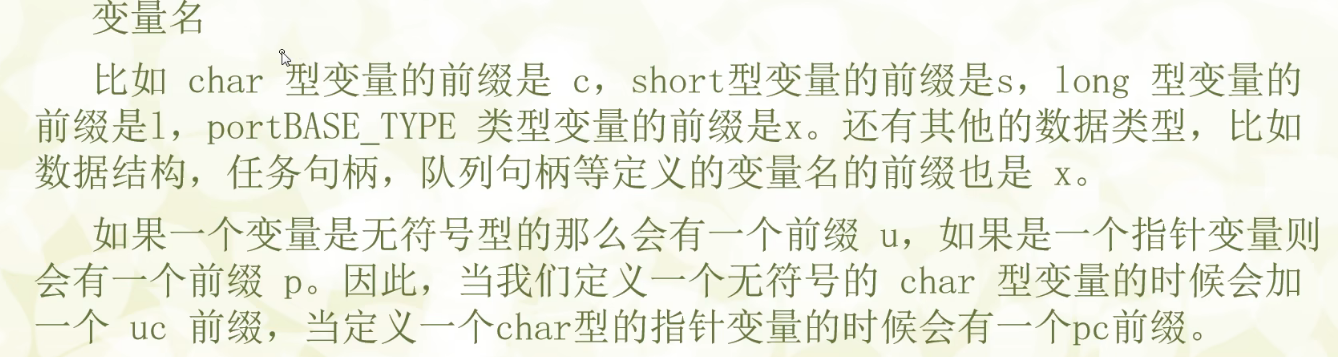

（一）数据类型相关前缀
- x前缀：通常用于表示指针类型或句柄类型的变量 。在 FreeRTOS 中，任务句柄TaskHandle_t、队列句柄QueueHandle_t、信号量句柄SemaphoreHandle_t等相关变量，常以x开头命名。例如，xTaskHandle表示任务句柄变量，xQueueHandle表示队列句柄变量，xSemaphoreHandle表示信号量句柄变量。这是因为这些句柄本质上是指向相应控制结构的指针，使用x作为前缀便于开发者快速识别变量的指针性质，在代码阅读和编写过程中，能直观地判断变量可用于对特定资源（任务、队列、信号量）的操作。
- ul前缀：代表无符号长整型（unsigned long）数据类型。在涉及到计数、优先级等需要较大取值范围的无符号数值变量时，常使用ul作为前缀。比如，ulTaskPriority用于表示任务优先级变量，由于任务优先级可能有多个级别，使用无符号长整型可以满足较大范围的优先级设定；ulSemaphoreCount表示信号量的计数值变量，在计数信号量中，计数值可能会在较大范围内变化，无符号长整型能确保计数值的准确记录。
- us前缀：表示无符号短整型（unsigned short）数据类型。该前缀常用于取值范围相对较小的变量，如队列长度变量。以usQueueLength为例，在大多数情况下，队列长度不会达到非常大的数值，使用无符号短整型既能满足需求，又能节省内存空间。
- e前缀：用于枚举（enumeration）类型的变量。在描述任务状态、队列状态等具有固定取值集合的情况时，会使用枚举类型。例如，eTaskState表示任务状态的枚举变量，其可能取值包括任务就绪状态、运行状态、阻塞状态等；eQueueError表示队列操作过程中可能出现的错误类型的枚举变量，如队列满、队列空等错误情况。通过e前缀，开发者可以快速识别该变量为枚举类型，从而了解其取值范围和用途。
（二）功能模块相关前缀
- 任务相关前缀：与任务相关的变量，除了句柄变量以x开头外，其他变量名称中通常会包含Task相关词汇。例如，xTaskStack表示任务堆栈变量，ulTaskDelay表示任务延时时间变量。这样的命名方式能明确变量与任务功能模块的关联，方便开发者在处理任务相关代码时，快速找到和理解相关变量的作用。
- 队列相关前缀：队列相关变量名称中会包含Queue相关词汇。如xQueueSendBuffer表示用于向队列发送数据的缓冲区变量，usQueueReceiveCount表示从队列中接收数据的计数变量。通过这种命名规则，在涉及队列操作的代码区域，开发者可以迅速辨别出与队列相关的变量，提高代码的可读性和可维护性。
- 信号量相关前缀：信号量相关变量名称中一般包含Semaphore相关词汇。例如，xMutexSemaphoreOwner表示互斥信号量的所有者变量，ulBinarySemaphoreValue表示二进制信号量的值变量。这种命名方式使得在处理信号量同步与互斥功能的代码中，变量的功能一目了然。
（三）宏定义
| 前缀 | 宏定义的文件 |
|---|---|
| port（举例，portMAX_DELAY） | portable.h |
| task（举例，taskENTER_CRITICAL ()） | task.h |
| pd（举例，pdTRUE） | projdefs.h |
| config（举例，configUSE_PREEMPTION） | FreeRTOSConfig.h |
| err（举例，errQUEUE_FULL） | projdefs.h |
| 宏 | 实际的值 |
|---|---|
| pdTRUE | 1 |
| pdFALSE | 0 |
| pdPASS | 1 |
| pdFAIL | 0 |
二、变量命名与文件的关系
（一）核心源文件中的变量命名
- tasks.c和tasks.h：在任务管理的核心文件中，定义了大量与任务相关的变量。任务句柄变量如xCreatedTaskHandle，用于记录创建后的任务句柄，方便后续对任务进行操作；任务优先级变量ulTaskPriorityConfig，用于存储任务优先级的配置值，在任务创建或优先级调整时使用。这些变量的命名严格遵循任务相关的命名规则，通过名称可以清晰地判断其在任务管理中的具体功能，使得其他开发者在阅读和修改任务相关代码时，能够快速理解变量的用途和作用机制。
- queue.c和queue.h：队列相关文件中，变量命名围绕队列功能展开。例如，xQueueStorage表示队列的存储区域变量，用于存放队列中的数据；usQueueSizeLimit表示队列大小限制变量，用于控制队列能够容纳的数据项数量。在这些文件中，变量命名规则的应用使得队列操作的逻辑更加清晰，开发者可以根据变量名称准确地找到与队列创建、数据发送、数据接收等操作相关的变量，便于代码的编写和调试。
- semphr.c和semphr.h：信号量相关文件里，变量命名体现信号量的类型和功能。如xBinarySemaphoreInstance表示二进制信号量实例变量，xCountingSemaphoreResource表示计数信号量所管理的资源相关变量。这些变量名称符合信号量相关的命名规范，在实现信号量同步和互斥功能的代码中，通过变量名可以快速了解信号量的类型和用途，有助于开发者正确使用信号量进行任务间的协调。
（二）配置文件FreeRTOSConfig.h中的变量命名
FreeRTOSConfig.h文件主要通过宏定义来配置系统参数，但其中也存在一些与变量命名规则相关的体现。例如，configMAX_PRIORITIES定义了系统支持的最大任务优先级数量，虽然它是宏定义，但在概念上与任务优先级变量相关，其命名方式（使用大写字母加下划线）与变量命名规则中参考系统宏定义表意逻辑相呼应。又如，configQUEUE_REGISTRY_SIZE定义了队列注册表的大小，与队列相关变量命名中包含Queue词汇的规则一致。这些配置宏的命名方式，使得开发者在理解和修改系统配置时，能够基于统一的命名逻辑快速把握各配置项的含义，同时也为用户自定义与系统配置相关的变量提供了命名参考。
（三）应用程序文件中的变量命名
在用户编写的应用程序文件中，同样需要遵循 FreeRTOS 的变量命名规则。例如，在一个基于 FreeRTOS 的物联网数据采集项目中，创建任务用于采集传感器数据，可命名任务句柄变量为xSensorDataCollectionTaskHandle，符合任务句柄变量的命名规则；用于存储采集数据的队列句柄变量命名为xSensorDataQueueHandle，遵循队列句柄变量的命名规范。通过在应用程序中严格应用这些命名规则，不仅能使代码风格与 FreeRTOS 系统保持一致，提高代码的规范性，还能方便团队协作开发，不同开发者在阅读和维护代码时，能够迅速理解变量的功能和用途，降低沟通成本和代码出错的概率。
FreeRTOS文件介绍
FreeRTOS Plus 是 FreeRTOS 的商业扩展版本，它们有以下联系与区别：
联系
- 内核基础相同：FreeRTOS Plus 基于 FreeRTOS 开源内核构建。FreeRTOS 是一款广泛应用的小型实时操作系统内核，提供了任务管理、队列、信号量等基础实时功能，FreeRTOS Plus 继承了这些核心功能，在其基础上进行拓展和增强。
- 代码风格与编程接口相似：两者代码风格保持一致，遵循相似的编程规范和变量命名规则等。并且 FreeRTOS Plus 的很多编程接口与 FreeRTOS 相同，开发者如果熟悉 FreeRTOS 的开发，在使用 FreeRTOS Plus 时可以快速上手，例如任务创建函数
xTaskCreate在两者中使用方式基本相同。
区别
- 功能丰富度：FreeRTOS Plus 增加了更多高级功能。比如它可能包含了安全相关功能，适用于对安全性要求较高的应用场景，像汽车电子、医疗设备等领域；还可能有更完善的中间件支持，如网络协议栈、文件系统等，而 FreeRTOS 内核本身相对基础，仅提供核心的实时操作系统功能。
- 商业支持与授权：FreeRTOS 是开源的，遵循 MIT 许可证，开发者可以免费使用、修改和分发其代码，适用于对成本敏感且技术能力较强、能够自行解决开发中问题的团队和个人。FreeRTOS Plus 是商业化产品，由 AWS（亚马逊网络服务）提供商业支持，购买其商业授权的用户可以获得官方的技术支持、更新维护等服务，适合对技术支持有需求、有一定预算的企业用户在商业项目中使用。
FreeRTOS文件结构
FreeRTOS
├── Demo
│ └── [各种硬件平台和编译器的示例项目文件夹]
├── Source
│ ├── include #存放FreeRTOS 的头文件，像FreeRTOS.h、task.h、queue.h等核心
│ │ ├── FreeRTOS.h #头文件。
│ │ ├── task.h
│ │ ├── queue.h
│ │ ├── semphr.h
│ │ ├── timers.h
│ │ ├── event_groups.h
│ │ └── ...（其他头文件）
│ ├── portable
│ │ ├── (compiler) # 如 GCC、IAR、Keil 等
│ │ │ └── (architecture) # 如 ARM_CM4、AVR、MSP430 等
│ │ │ ├── port.c
│ │ │ └── ...（其他平台相关文件）
│ │ └── MemMang
│ │ ├── heap_1.c
│ │ ├── heap_2.c
│ │ ├── heap_3.c
│ │ ├── heap_4.c
│ │ └── heap_5.c
│ ├── list.c
│ ├── queue.c
│ ├── tasks.c
│ ├── timers.c
│ ├── event_groups.c
│ └── ...（其他源文件）
└── FreeRTOSConfig.h # 系统配置文件| 文件夹名称 | 内容介绍 | 用途 |
|---|---|---|
Demo | 包含针对不同硬件平台和编译器的示例项目，如ARM_CM3、AVR等平台示例。 | 供开发者参考学习，快速了解 FreeRTOS 在不同环境下的应用方式，辅助开发和调试自己的项目。 |
include | 存放 FreeRTOS 的头文件，像FreeRTOS.h、task.h、queue.h等核心头文件。 | 定义了 FreeRTOS 的各种数据类型、函数原型、宏定义等，是应用程序引用相关功能的必要文件。 |
portable | 包含与硬件平台相关的代码，针对不同编译器（如GCC、IAR、Keil）和处理器架构（如ARM、AVR）有不同子文件夹。 | 用于将 FreeRTOS 移植到特定的硬件平台上，实现底层硬件交互和系统适配。 |
source | FreeRTOS 的核心源代码文件夹，包含tasks.c、queue.c、semphr.c等源文件。 | 实现了任务管理、队列、信号量、定时器等核心功能，是 FreeRTOS 的功能主体部分。 |
MemMang | 内存管理相关的源文件，如heap_1.c、heap_2.c、heap_3.c、heap_4.c、heap_5.c。 | 提供不同的内存分配策略，开发者可根据项目需求选择合适的内存管理方案。 |
其他：
Test | 存放 FreeRTOS 相关测试代码和资源的文件夹，用于对 FreeRTOS 的功能进行测试和验证，确保其稳定性、正确性和可靠性 | - CMock：单元测试框架相关内容，用于编写和运行单元测试，如对内核及功能模块进行功能验证。- CBMC：可能包含与 C 有界模型检查器相关的配置或测试脚本，用于对 FreeRTOS 代码进行形式化验证。- 按功能模块划分的测试代码文件夹，如 Queue、Semaphore等文件夹，包含针对相应功能的测试用例，用于验证队列、信号量等功能的正确性。- 可能存在与特定硬件平台相关的测试代码，用于在不同硬件环境下对 FreeRTOS 进行测试。 - 测试框架相关的文件，用于组织、执行测试用例，以及生成测试报告等。 |
| LICENSE 文件 | 主要的许可证文本文件，一般位于项目根目录。 | 包含 FreeRTOS 所采用的 MIT 许可证的详细条款，如允许自由使用、修改和分发软件，但需保留版权声明等内容；可能还会提及其他与许可证相关的注意事项。 | 明确软件使用、分发、修改的权限和条件，保障开源软件使用的合规性，让使用者清楚在该许可证下的权利和义务。 |
| NOTICE 文件 | 可能存在的通知文件，记录第三方组件的版权和许可信息。 | 列出 FreeRTOS 中所依赖的第三方组件（如某些库或工具）的版权声明，以及使用这些组件的特殊许可要求。 | 告知使用者关于第三方组件的相关许可情况，确保在使用过程中不违反第三方的版权和许可规定。 |
| 源文件头部 | 每个源文件开头部分包含的版权和许可声明。 | 一般会包含版权信息（如版权所有者、版权年份等）以及使用该文件的许可声明，通常以注释形式存在。 | 强调每个源文件的版权归属和许可使用方式，方便开发者了解该文件的使用限制和条件。 |
