一、背景信息
高压系统在新能源汽车中非常重要，涉及电池、电机、电控等关键部件。上电和下电过程需要确保安全和可靠性，避免电气故障或危险。可能用户需要详细的技术解析，包括步骤、控制策略和安全机制。考虑高压上电的流程。通常包括预充电、主继电器闭合、状态检测等步骤。需要解释每个步骤的作用，比如预充电是为了防止浪涌电流损坏部件。还要涉及各个控制单元（如BMS、VCU）之间的通信和协调。
高压下电的逻辑，包括正常下电和故障情况下的紧急下电。正常下电可能需要逐步断开继电器，确保电容放电完毕。而紧急下电可能需要快速切断电源，防止事故扩大。这里需要强调安全机制，如绝缘检测、电压监控等。
还需要关注故障诊断与处理，比如在上下电过程中出现故障，系统如何响应，是否有冗余设计或备份系统。此外，可能涉及相关标准和法规，如ISO 6469或GB/T 18384，确保设计符合安全要求。新能源汽车的高压上下电逻辑是整车控制系统的核心环节，直接关系到车辆的安全性、可靠性和用户体验。以下从技术原理、执行流程及关键控制策略三个维度
[动力电池包]
│
├── [主正继电器]
│ │
│ └── [预充继电器]─[预充电阻]─[电机控制器电容]
│
├── [主负继电器]
│
└── [高压配电盒PDU]
├── [车载充电机OBC]
├── [DC-DC转换器]
└── [空调压缩机/PTC]
核心控制单元
-> BMS：实时监控电池SOC/SOH，控制继电器动作
-> VCU：协调上下电时序，处理故障连锁逻辑
-> MCU：反馈电机控制器电容电压状态
-> PDU：执行高压负载的分路控制
二、高压上电逻辑（以驱动模式为例）
1、预充阶段（关键路径）
（1）、条件校验环节
电池管理系统（BMS）需精准执行双重关键条件检测，其一为确保电池绝缘电阻值高于 500Ω/V 的安全阈值，以保障电气系统的绝缘性能，杜绝潜在的漏电风险；其二为严格监控单体电池电压偏差，要求其必须小于 300mV，以此维持电池组内各单体电池电压的一致性，防止因电压差异过大导致的电池性能失衡与安全隐患。
（2）、继电器操作流程
在满足上述条件后，首先闭合主负继电器，构建初步的电气连接通路。随后，在确保主正继电器保持断开状态的前提下，闭合预充继电器，启动预充过程。这一操作顺序旨在避免在初始阶段因直接闭合主正继电器而引发的大电流冲击，保护电路元件免受损害。
（3）、电压监测与判断
在预充过程中，电机控制器（MCU）持续、精准地反馈电容电压的变化情况。当监测到电容电压上升至电池电压的 95%（即电压差值 ΔU≤5%）时，表明预充过程已达到预期效果，电容已充分充电，具备切换主回路的条件。
（4）、主回路切换操作
在确认电容电压达标后，立即执行关键的主回路切换操作。首先断开预充继电器，切断预充回路，防止预充回路在后续运行中产生不必要的能耗与干扰。紧接着，闭合主正继电器，使电池组正式接入主电路，为负载提供稳定、可靠的电能供应。此切换操作需精确控制时序，确保在断开预充继电器与闭合主正继电器之间无间隙，从而有效避免因切换过程中产生的电弧现象，保障电路的安全性与稳定性。

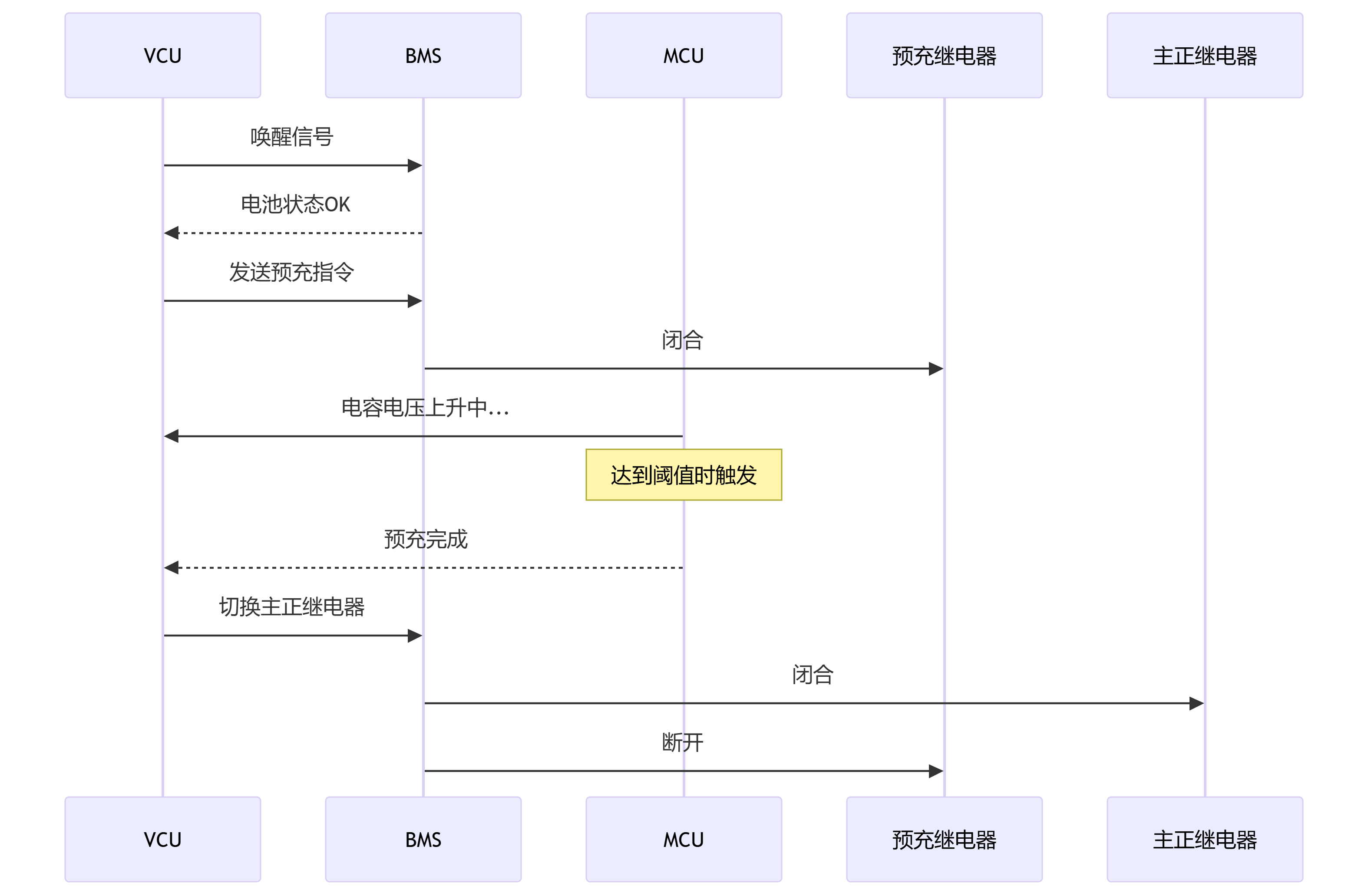

典型时序约束
