深度学习系统学习系列【8】之设计卷积神经网络架构（Pytorch版本）

网络层间排列规律

• 卷积神经网络中最常见的是卷积层后接Pooling 层，目的是减少下一次卷积输入图像大小，然后重复该过程，提出图像中的高维特征，最后通过全连接层得到输出。因此最常见的卷积神经网络结构：
  $$\begin{gathered} INPUT\to [CONV]\to [POOL]\to [FC]\to OUTPUT \\ CONV为卷积层，POOL为Pooling层，FC为全连接层，[x]为重复x层多次 \end{gathered}$$
• $INPUT\to FC$：实现一个简单的线性分类器。
• $INPUT\to CONV$：实现一个滤波操作，如高斯模糊、中值滤波等。
• $INPUT\to [CONV\to POLL]\times 2\to FC\to OUTPUT$：经过两次卷积层接 Pooling 层，实现小规模的卷积神经分类网络。
• $INPUT\to [CONV\to CONV\to POOL]\times 3\to [FC]\times 2\to OUTPUT$：多次连续两个卷积层后接一个Pooling层，该思路适用于深层次网络（如VGGNet、ResNet 等)。因为在执行 Pooling 操作前，多次小卷积核卷积可以有效减少网络权重参数，从输入数据中学习到更高维特征。

卷积神经网络（CNN）参数设计规范

输入层设计

• 尺寸要求：输入矩阵边长应可被2多次整除，常用尺寸为32、64、96、224、384或512。
  • 理由：便于卷积层和池化层计算（如每次池化输出特征图尺寸减半），减少数据丢失。
  • 示例：AlexNet经典输入尺寸为224×224。

卷积层设计

1. 卷积核尺寸

   • 优先使用小卷积核（如1×1、3×3、5×5），深层网络应减小卷积核尺寸。
   • 理由：
     • 避免因感知区域过大导致特征提取困难。
     • 小卷积核参数更少，计算效率更高。

2. 步长（Stride）

   • 步长建议设为1，空间下采样由池化层完成。
   • 理由：小步长能保留更多特征信息。

3. 填充（Padding）

   • 使用Same Padding（零填充）保持输入/输出尺寸一致。
   • 填充规则：
     • 卷积核尺寸K=3 → padding=1
     • K=5 → padding=2
     • 通用公式：padding=(K-1)/2

池化层设计

• 推荐参数：2×2窗口，步长为2的Max Pooling。
• 注意事项： 避免窗口尺寸＞3，否则易导致信息丢失。 下采样过于激进会显著降低模型性能。

全连接层设计

• 层数限制：不超过3层（通常为2个全连接层+1个输出层）。
• 理由：过多全连接层易引发过拟合和梯度消失。

---

• 核心原则：通过小卷积核、适度填充和保守下采样平衡特征提取与计算效率，避免信息丢失。

可视化手写字体特征网络

MNIST手写字体数据库

• MNIST 数据集是一个手写体数据集。，数据集中每一个样本都是$09$的手写数字，该数据集由 4 部分组成：训练图片集、 训练标签集、测试图片集和测试标签集。训练集中有60000个样本，测试集中有 10000 个样本，每张照片均由 28×28 大小的灰度图像组成。
• 为了便于存储和下载，官方对MNIST数据集的图片进行集中处理，将每一张图片拉伸成为$(1,784)$的向量表示。


 # ---------------------------# 数据预处理和加载# ---------------------------transform = transforms.Compose([transforms.ToTensor(),transforms.Normalize((0.1307,), (0.3081,))  # MNIST 均值和标准差])train_dataset = datasets.MNIST(root='./data', train=True, download=True, transform=transform)val_dataset = datasets.MNIST(root='./data', train=False, download=True, transform=transform)train_loader = DataLoader(dataset=train_dataset, batch_size=64, shuffle=True)val_loader = DataLoader(dataset=val_dataset, batch_size=64, shuffle=False)

LeNet-5 模型介绍

• LeNet-5 是由 Yann LeCun 等人于 1998 年提出的经典卷积神经网络（CNN），主要用于手写数字识别（如 MNIST 数据集）。它是早期 CNN 的代表，奠定了现代卷积神经网络的基础架构。

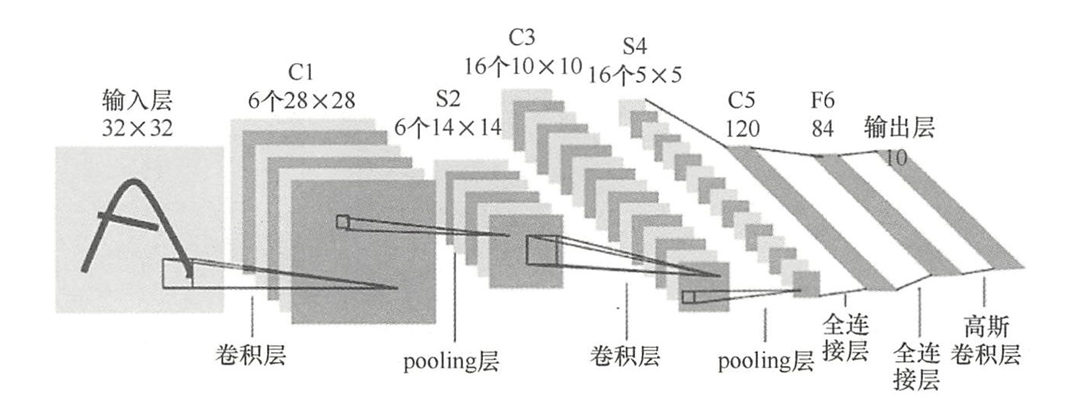

• LeNet-5 由 7 层组成（2 个卷积层 + 2 个池化层 + 3 个全连接层），结构如下：

层类型	参数	输出尺寸 (W×H×C)
输入层	32×32 灰度图像	32×32×1
卷积层 C1	6 个 5×5 卷积核，步长 1	6×28×28
池化层 S2	2×2 最大池化，步长 2	6×14×14
卷积层 C3	16 个 5×5 卷积核，步长 1	16×10×10
池化层 S4	2×2最大池化，步长 2	16×5×5
全连接层 C5	120 个神经元	1×120
全连接层 F6	84 个神经元	1×84
输出层	10 个神经元（对应 0-9 数字）	1×10

关键特点

1. 小卷积核（5×5）

   • 受限于当时的计算能力，采用较小的卷积核提取局部特征。
   • 现代 CNN（如 VGG、ResNet）更多使用 3×3 卷积核。

2. 平均池化（而非 Max Pooling）

   • LeNet-5 使用 2×2 平均池化（计算窗口内像素均值）。
   • 现代 CNN 普遍采用 Max Pooling（保留最显著特征）。

3. 激活函数：Tanh / Sigmoid

   • 原始 LeNet-5 使用 Tanh 或 Sigmoid 激活函数。
   • 现代 CNN 通常使用 ReLU（计算更快，缓解梯度消失）。

4. 全连接层占比大

   • 后 3 层均为全连接层（C5、F6、输出层），参数量较大。
   • 现代 CNN 倾向于减少全连接层（如用全局平均池化替代）。

代码实现（Pytorch版）

• 在 PyTorch 中，不像 Keras 那样内置 model.summary() 方法来查看模型结构和参数信息。可以使用第三方库 torchinfo来实现类似功能。

pip install torchinfo
summary(model, input_size=(1, 1, 28, 28))

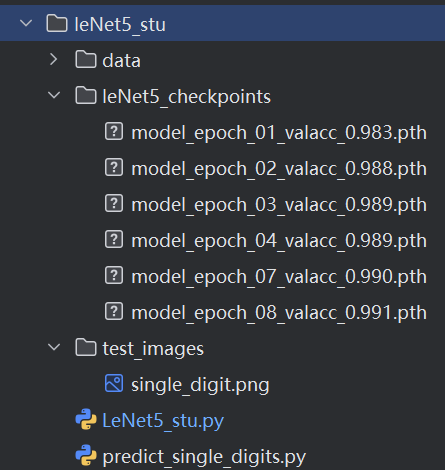

项目结构和文件

• data：保存MNIST数据集
• leNet5_checkpoints：保存训练模型
• test_images：保存用于测试的图片
• LetNet5_stu：模型定义、训练和保存
• predict_single_digits：简单使用图片测试训练结果。

源码地址

• 本次项目案例地址：letNet5_stu

模型定义和概览

import torch
import torch.nn as nn
import torch.nn.functional as functional
from torchinfo import summary
class LeNet5(nn.Module):def __init__(self, num_classes=10):super(LeNet5, self).__init__()# 卷积层"""第一个层卷积：conv1in_channels=1：输入图像的通道数。例如，MNIST手写数字图像是灰度图，所以通道数为1。out_channels=6：输出通道数（即卷积核数量），表示这一层会提取6个特征图。kernel_size=5：卷积核大小为 5x5。padding=2：在输入图像四周填充 2 层像素，使得输出特征图与输入图像的空间尺寸一致（即保持尺寸不变）。"""self.conv1 = nn.Conv2d(in_channels=1, out_channels=6, kernel_size=5, padding=2)  # 修改 padding 以保持尺寸"""第二个层卷积：conv2in_channels=6：上一层输出了 6 个特征图，因此当前层的输入通道数为 6。out_channels=16：本层使用 16 个卷积核，输出 16 个特征图。kernel_size=5：卷积核大小为 5x5。没有指定 padding，默认为 0，因此输出尺寸会比输入小（如输入 14x14 → 输出 10x10）。"""self.conv2 = nn.Conv2d(in_channels=6, out_channels=16, kernel_size=5)# 池化层和激活函数显式定义"""定义一个 ReLU（Rectified Linear Unit）激活函数层作用：1. 在卷积层之后使用 ReLU 可以增强模型的非线性表达能力将 ReLU 实例化为类成员变量，因此可以在 forward 函数中通过 self.relu() 调用 2. 同时也方便torchinfo打印输出信息"""self.relu = nn.ReLU()"""定义一个二维最大池化（Max Pooling）层最大池化是一种下采样操作，它从每个池化窗口中取最大值作为输出。作用：1. 减少特征图的空间尺寸（高度、宽度），从而减少计算量和参数数量。2. 提高模型对小范围平移的鲁棒性。如：输入尺寸为 28x28 的特征图经过 kernel_size=2, stride=2 的 MaxPool 后，输出尺寸变为 14x14    """self.pool = nn.MaxPool2d(kernel_size=2, stride=2)# 全连接层"""第一个全连接层（Fully Connected Layer）作用：将卷积提取到的高维特征映射为一个长度为 120 的向量16 * 5 * 5：输入特征的数量。由前面卷积和池化操作后输出的特征图展平后的维度。16 是上一层输出的通道数（即特征图数量）5 * 5 是每个特征图的空间尺寸（高度 × 宽度），来源于经过多次池化后的结果120：该层输出的神经元数量，是 LeNet-5 的设计结构中规定的"""self.fc1 = nn.Linear(16 * 5 * 5, 120)  # 根据图像尺寸调整输入大小"""定义第二个全连接层作用：进一步压缩或抽象特征信息，提升模型表达能力120：输入来自上一层 (fc1) 的输出84：输出神经元数量，也是 LeNet-5 结构中预设的中间层节点数"""self.fc2 = nn.Linear(120, 84)"""定义最后一个全连接层，用于分类输出作用：输出每个类别的预测得分，通常配合 Softmax 激活函数得到概率分布84：输入来自上一层 (fc2) 的输出。mum_classes：类别总数，默认为 10，适用于如 MNIST 手写数字识别任务。"""self.fc3 = nn.Linear(84, num_classes)# 可选：加载预训练权重的方法可以自行实现或使用torch.loaddef forward(self, x):# 第一层卷积 + 池化x = self.relu(self.conv1(x))x = self.pool(x)# 第二层卷积 + 池化x = self.relu(self.conv2(x))x = self.pool(x)# 展平"""将输入张量 x 从卷积层输出的形状（如 [batch_size, channels, height, width]）展平为二维张量，以便输入到全连接层。-1：自动推导 batch size 大小。16 * 5 * 5：这是经过前面卷积和池化操作后每个样本的特征总数。16 是通道数（由 conv2 输出）。5 * 5 是每个通道的空间尺寸（高度 × 宽度），来源于经过多次池化后的结果。将四维张量 [batch_size, 16, 5, 5] 转换为二维张量 [batch_size, 400]，其中 400 = 16×5×5。"""x = x.view(-1, 16 * 5 * 5)# 全连接层"""功能：第一个全连接层 + ReLU 激活函数。self.fc1 是定义在 __init__ 中的线性层：nn.Linear(16*5*5, 120)。输入维度：400（即 16*5*5）。输出维度：120。作用：将展平后的特征向量映射到更高层次的表示空间。"""x = functional.relu(self.fc1(x))"""功能：第二个全连接层 + ReLU 激活函数。self.fc2：nn.Linear(120, 84)。输入维度：120。输出维度：84。作用：进一步压缩和抽象特征信息。"""x = functional.relu(self.fc2(x))"""最后一个全连接层，用于最终分类输出。self.fc3：nn.Linear(84, num_classes)，默认 num_classes=10。输入维度：84。输出维度：类别数量（如 MNIST 数据集为 10 类）。作用：输出每个类别的预测得分。通常配合 Softmax 函数得到概率分布。"""x = self.fc3(x)return x# 示例输入 (batch_size=1, channel=1, height=28, width=28)
# x = torch.randn(1, 1, 28, 28).to(device)
# y = model(x)
# print(y)if  __name__ == '__main__':device = torch.device("cuda" if torch.cuda.is_available() else "cpu")# 创建模型实例model = LeNet5().to(device)# 打印模型结构print(model)summary(model, input_size=(1, 1, 28, 28))

LeNet5((conv1): Conv2d(1, 6, kernel_size=(5, 5), stride=(1, 1), padding=(2, 2))(conv2): Conv2d(6, 16, kernel_size=(5, 5), stride=(1, 1))(relu): ReLU()(pool): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)(fc1): Linear(in_features=400, out_features=120, bias=True)(fc2): Linear(in_features=120, out_features=84, bias=True)(fc3): Linear(in_features=84, out_features=10, bias=True)
)
==========================================================================================
Layer (type:depth-idx)                   Output Shape              Param #
==========================================================================================
LeNet5                                   [1, 10]                   --
├─Conv2d: 1-1                            [1, 6, 28, 28]            156
├─ReLU: 1-2                              [1, 6, 28, 28]            --
├─MaxPool2d: 1-3                         [1, 6, 14, 14]            --
├─Conv2d: 1-4                            [1, 16, 10, 10]           2,416
├─ReLU: 1-5                              [1, 16, 10, 10]           --
├─MaxPool2d: 1-6                         [1, 16, 5, 5]             --
├─Linear: 1-7                            [1, 120]                  48,120
├─Linear: 1-8                            [1, 84]                   10,164
├─Linear: 1-9                            [1, 10]                   850
==========================================================================================
Total params: 61,706
Trainable params: 61,706
Non-trainable params: 0
Total mult-adds (M): 0.42
==========================================================================================
Input size (MB): 0.00
Forward/backward pass size (MB): 0.05
Params size (MB): 0.25
Estimated Total Size (MB): 0.30
==========================================================================================

LeNet5网络训练和模型保存

• LeNet5_stu.py

import os
import torch
import torch.nn as nn
import torch.nn.functional as functional
from torch import optim
from torchinfo import summary
from torchvision import datasets, transforms
from torch.utils.data import DataLoaderclass LeNet5(nn.Module):def __init__(self, num_classes=10):super(LeNet5, self).__init__()# 卷积层"""第一个层卷积：conv1in_channels=1：输入图像的通道数。例如，MNIST手写数字图像是灰度图，所以通道数为1。out_channels=6：输出通道数（即卷积核数量），表示这一层会提取6个特征图。kernel_size=5：卷积核大小为 5x5。padding=2：在输入图像四周填充 2 层像素，使得输出特征图与输入图像的空间尺寸一致（即保持尺寸不变）。"""self.conv1 = nn.Conv2d(in_channels=1, out_channels=6, kernel_size=5, padding=2)  # 修改 padding 以保持尺寸"""第二个层卷积：conv2in_channels=6：上一层输出了 6 个特征图，因此当前层的输入通道数为 6。out_channels=16：本层使用 16 个卷积核，输出 16 个特征图。kernel_size=5：卷积核大小为 5x5。没有指定 padding，默认为 0，因此输出尺寸会比输入小（如输入 14x14 → 输出 10x10）。"""self.conv2 = nn.Conv2d(in_channels=6, out_channels=16, kernel_size=5)# 池化层和激活函数显式定义"""定义一个 ReLU（Rectified Linear Unit）激活函数层作用：1. 在卷积层之后使用 ReLU 可以增强模型的非线性表达能力将 ReLU 实例化为类成员变量，因此可以在 forward 函数中通过 self.relu() 调用 2. 同时也方便torchinfo打印输出信息"""self.relu = nn.ReLU()"""定义一个二维最大池化（Max Pooling）层最大池化是一种下采样操作，它从每个池化窗口中取最大值作为输出。作用：1. 减少特征图的空间尺寸（高度、宽度），从而减少计算量和参数数量。2. 提高模型对小范围平移的鲁棒性。如：输入尺寸为 28x28 的特征图经过 kernel_size=2, stride=2 的 MaxPool 后，输出尺寸变为 14x14    """self.pool = nn.MaxPool2d(kernel_size=2, stride=2)# 全连接层"""第一个全连接层（Fully Connected Layer）作用：将卷积提取到的高维特征映射为一个长度为 120 的向量16 * 5 * 5：输入特征的数量。由前面卷积和池化操作后输出的特征图展平后的维度。16 是上一层输出的通道数（即特征图数量）5 * 5 是每个特征图的空间尺寸（高度 × 宽度），来源于经过多次池化后的结果120：该层输出的神经元数量，是 LeNet-5 的设计结构中规定的"""self.fc1 = nn.Linear(16 * 5 * 5, 120)  # 根据图像尺寸调整输入大小"""定义第二个全连接层作用：进一步压缩或抽象特征信息，提升模型表达能力120：输入来自上一层 (fc1) 的输出84：输出神经元数量，也是 LeNet-5 结构中预设的中间层节点数"""self.fc2 = nn.Linear(120, 84)"""定义最后一个全连接层，用于分类输出作用：输出每个类别的预测得分，通常配合 Softmax 激活函数得到概率分布84：输入来自上一层 (fc2) 的输出。mum_classes：类别总数，默认为 10，适用于如 MNIST 手写数字识别任务。"""self.fc3 = nn.Linear(84, num_classes)# 可选：加载预训练权重的方法可以自行实现或使用torch.loaddef forward(self, x):# 第一层卷积 + 池化x = self.relu(self.conv1(x))x = self.pool(x)# 第二层卷积 + 池化x = self.relu(self.conv2(x))x = self.pool(x)# 展平"""将输入张量 x 从卷积层输出的形状（如 [batch_size, channels, height, width]）展平为二维张量，以便输入到全连接层。-1：自动推导 batch size 大小。16 * 5 * 5：这是经过前面卷积和池化操作后每个样本的特征总数。16 是通道数（由 conv2 输出）。5 * 5 是每个通道的空间尺寸（高度 × 宽度），来源于经过多次池化后的结果。将四维张量 [batch_size, 16, 5, 5] 转换为二维张量 [batch_size, 400]，其中 400 = 16×5×5。"""x = x.view(-1, 16 * 5 * 5)# 全连接层"""功能：第一个全连接层 + ReLU 激活函数。self.fc1 是定义在 __init__ 中的线性层：nn.Linear(16*5*5, 120)。输入维度：400（即 16*5*5）。输出维度：120。作用：将展平后的特征向量映射到更高层次的表示空间。"""x = functional.relu(self.fc1(x))"""功能：第二个全连接层 + ReLU 激活函数。self.fc2：nn.Linear(120, 84)。输入维度：120。输出维度：84。作用：进一步压缩和抽象特征信息。"""x = functional.relu(self.fc2(x))"""最后一个全连接层，用于最终分类输出。self.fc3：nn.Linear(84, num_classes)，默认 num_classes=10。输入维度：84。输出维度：类别数量（如 MNIST 数据集为 10 类）。作用：输出每个类别的预测得分。通常配合 Softmax 函数得到概率分布。"""x = self.fc3(x)return x# 自定义模型保存函数
def save_checkpoint(model, val_acc, filepath='./leNet5_checkpoints'):if not os.path.exists(filepath):os.makedirs(filepath)filename = f"{filepath}/model_epoch_{epoch:02d}_valacc_{val_acc:.3f}.pth"torch.save(model.state_dict(), filename)print(f"Saved model to {filename}")# 示例输入 (batch_size=1, channel=1, height=28, width=28)
# x = torch.randn(1, 1, 28, 28).to(device)
# y = model(x)
# print(y)if __name__ == '__main__':device = torch.device("cuda" if torch.cuda.is_available() else "cpu")print(f"Using device: {device}")# 创建模型实例model = LeNet5().to(device)print(model)summary(model, input_size=(1, 1, 28, 28))# ---------------------------# 数据预处理和加载# ---------------------------transform = transforms.Compose([transforms.ToTensor(),transforms.Normalize((0.1307,), (0.3081,))  # MNIST 均值和标准差])train_dataset = datasets.MNIST(root='./data', train=True, download=True, transform=transform)val_dataset = datasets.MNIST(root='./data', train=False, download=True, transform=transform)train_loader = DataLoader(dataset=train_dataset, batch_size=64, shuffle=True)val_loader = DataLoader(dataset=val_dataset, batch_size=64, shuffle=False)# ---------------------------# 损失函数和优化器# ---------------------------criterion = nn.CrossEntropyLoss()optimizer = optim.Adadelta(model.parameters())# ---------------------------# 模型保存路径# ---------------------------checkpoint_dir = "leNet5_checkpoints"if not os.path.exists(checkpoint_dir):os.makedirs(checkpoint_dir)best_val_acc = 0.0# ---------------------------# 训练和验证循环# ---------------------------epochs = 10for epoch in range(epochs):# 训练阶段model.train()running_loss = 0.0for inputs, labels in train_loader:inputs, labels = inputs.to(device), labels.to(device)optimizer.zero_grad()outputs = model(inputs)loss = criterion(outputs, labels)loss.backward()optimizer.step()running_loss += loss.item()# 验证阶段model.eval()correct = total = 0with torch.no_grad():for inputs, labels in val_loader:inputs, labels = inputs.to(device), labels.to(device)outputs = model(inputs)_, preds = torch.max(outputs, 1)total += labels.size(0)correct += (preds == labels).sum().item()val_acc = correct / totalavg_loss = running_loss / len(train_loader)print(f"Epoch [{epoch + 1}/{epochs}], Loss: {avg_loss:.4f}, Val Accuracy: {val_acc:.4f}")# 保存最佳模型if val_acc > best_val_acc:best_val_acc = val_accsave_path = os.path.join(checkpoint_dir, f"model_epoch_{epoch + 1:02d}_valacc_{val_acc:.3f}.pth")torch.save(model.state_dict(), save_path)print(f"Saved best model to {save_path}")

• 训练结果：

Using device: cuda
LeNet5((conv1): Conv2d(1, 6, kernel_size=(5, 5), stride=(1, 1), padding=(2, 2))(conv2): Conv2d(6, 16, kernel_size=(5, 5), stride=(1, 1))(relu): ReLU()(pool): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)(fc1): Linear(in_features=400, out_features=120, bias=True)(fc2): Linear(in_features=120, out_features=84, bias=True)(fc3): Linear(in_features=84, out_features=10, bias=True)
)
==========================================================================================
Layer (type:depth-idx)                   Output Shape              Param #
==========================================================================================
LeNet5                                   [1, 10]                   --
├─Conv2d: 1-1                            [1, 6, 28, 28]            156
├─ReLU: 1-2                              [1, 6, 28, 28]            --
├─MaxPool2d: 1-3                         [1, 6, 14, 14]            --
├─Conv2d: 1-4                            [1, 16, 10, 10]           2,416
├─ReLU: 1-5                              [1, 16, 10, 10]           --
├─MaxPool2d: 1-6                         [1, 16, 5, 5]             --
├─Linear: 1-7                            [1, 120]                  48,120
├─Linear: 1-8                            [1, 84]                   10,164
├─Linear: 1-9                            [1, 10]                   850
==========================================================================================
Total params: 61,706
Trainable params: 61,706
Non-trainable params: 0
Total mult-adds (M): 0.42
==========================================================================================
Input size (MB): 0.00
Forward/backward pass size (MB): 0.05
Params size (MB): 0.25
Estimated Total Size (MB): 0.30
==========================================================================================
100.0%
100.0%
100.0%
100.0%
Epoch [1/10], Loss: 0.1728, Val Accuracy: 0.9834
Saved best model to ./leNet5_checkpoints\model_epoch_01_valacc_0.983.pth
Epoch [2/10], Loss: 0.0485, Val Accuracy: 0.9876
Saved best model to ./leNet5_checkpoints\model_epoch_02_valacc_0.988.pth
Epoch [3/10], Loss: 0.0363, Val Accuracy: 0.9890
Saved best model to ./leNet5_checkpoints\model_epoch_03_valacc_0.989.pth
Epoch [4/10], Loss: 0.0275, Val Accuracy: 0.9892
Saved best model to ./leNet5_checkpoints\model_epoch_04_valacc_0.989.pth
Epoch [5/10], Loss: 0.0229, Val Accuracy: 0.9852
Epoch [6/10], Loss: 0.0185, Val Accuracy: 0.9886
Epoch [7/10], Loss: 0.0133, Val Accuracy: 0.9896
Saved best model to ./leNet5_checkpoints\model_epoch_07_valacc_0.990.pth
Epoch [8/10], Loss: 0.0117, Val Accuracy: 0.9908
Saved best model to ./leNet5_checkpoints\model_epoch_08_valacc_0.991.pth
Epoch [9/10], Loss: 0.0084, Val Accuracy: 0.9900
Epoch [10/10], Loss: 0.0085, Val Accuracy: 0.9905

单图单数字测试

• 安装cv2图像预处理：转灰度、二值化、去噪

pip install opencv-python

• leNet5_stu/test_images/single_digit.png


• predict_single_digits.py

import os
import torch
import cv2
import torchvision.transforms as transforms
from deep_learning_skill.leNet5_stu.LeNet5_stu import LeNet5  # 导入模型定义# ---------------------------
# 配置参数
# ---------------------------
MODEL_PATH = 'leNet5_checkpoints/model_epoch_08_valacc_0.991.pth'
IMAGE_PATH = 'test_images/single_digit.png'  # 替换为自己的图片路径device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
print(f"Using device: {device}")# ---------------------------
# 图像预处理函数
# ---------------------------
def preprocess_image(image_path):# 加载图像并转为灰度图image = cv2.imread(image_path, 0)if image is None:raise FileNotFoundError(f"找不到图像文件：{image_path}")# 调整尺寸为 28x28image_resized = cv2.resize(image, (28, 28))# 图像增强对比度（可选）_, image_binary = cv2.threshold(image_resized, 128, 255, cv2.THRESH_BINARY_INV)# 转换为 Tensor 并标准化（使用 MNIST 的均值和标准差）transform = transforms.Compose([transforms.ToTensor(),transforms.Normalize((0.1307,), (0.3081,))])# 增加 batch 维度 [1, 1, 28, 28]image_tensor = transform(image_binary).unsqueeze(0).to(device)return image_tensor# ---------------------------
# 推理函数
# ---------------------------
def predict_digit(model, image_tensor):model.eval()with torch.no_grad():output = model(image_tensor)_, predicted = torch.max(output, 1)return predicted.item()# ---------------------------
# 主程序入口
# ---------------------------
if __name__ == '__main__':# 加载模型结构model = LeNet5().to(device)# 加载训练好的权重if not os.path.exists(MODEL_PATH):raise FileNotFoundError(f"找不到模型文件：{MODEL_PATH}")model.load_state_dict(torch.load(MODEL_PATH, map_location=device))print(f"模型已加载：{MODEL_PATH}")# 加载并预处理图像if not os.path.exists(IMAGE_PATH):raise FileNotFoundError(f"找不到测试图片：{IMAGE_PATH}")image_tensor = preprocess_image(IMAGE_PATH)# 进行预测predicted_label = predict_digit(model, image_tensor)print(f"识别结果：这张图片中的数字是 -> {predicted_label}")

Using device: cuda
模型已加载：leNet5_checkpoints/model_epoch_08_valacc_0.991.pth
识别结果：这张图片中的数字是 -> 3
