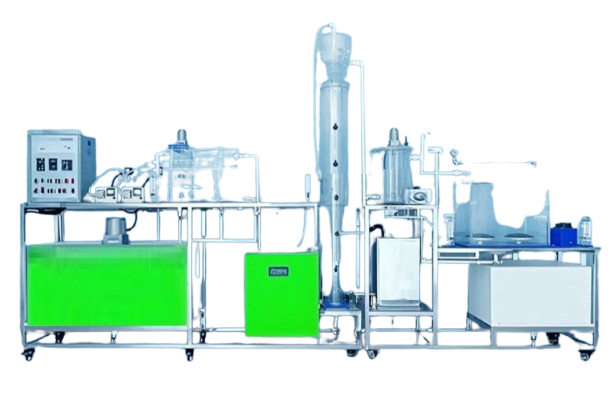

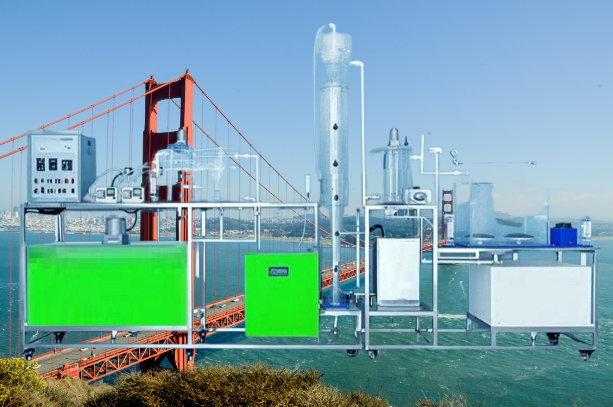

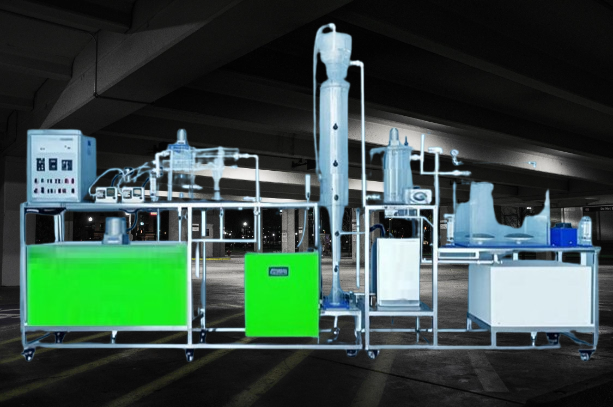

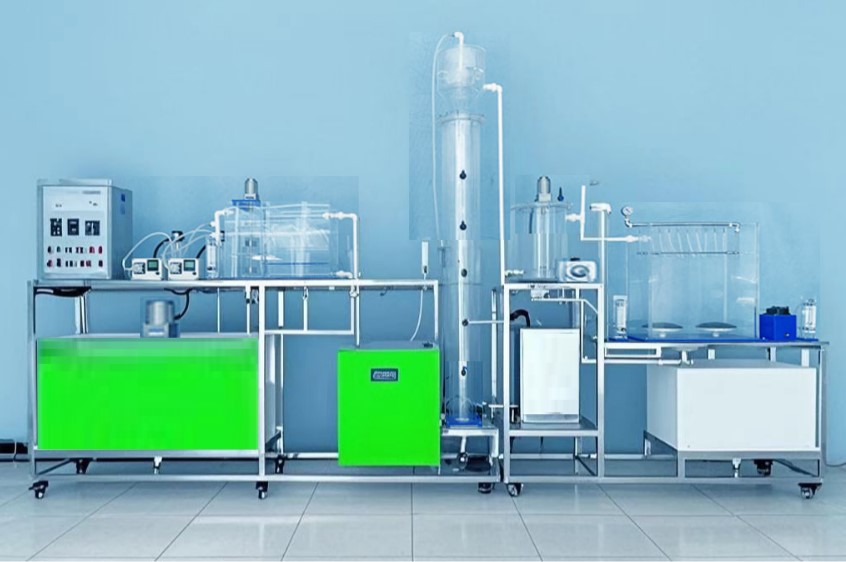

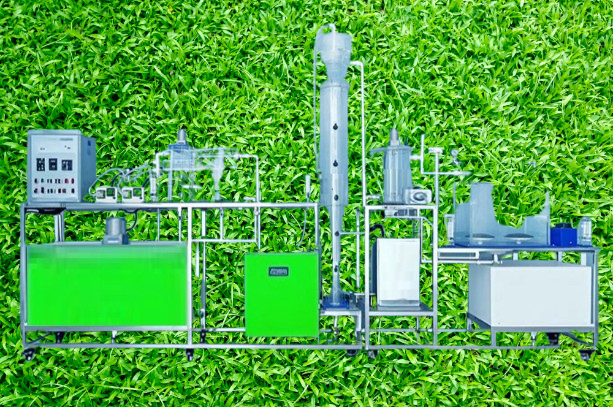

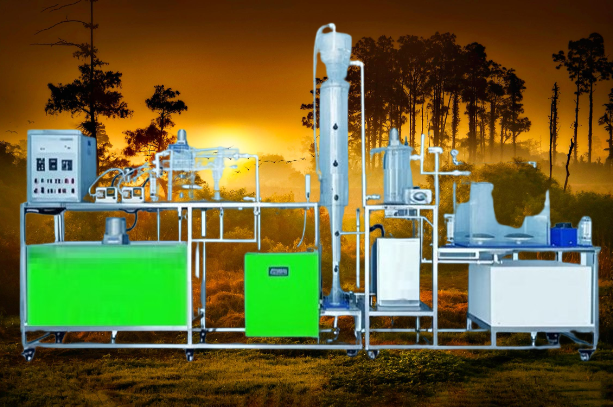

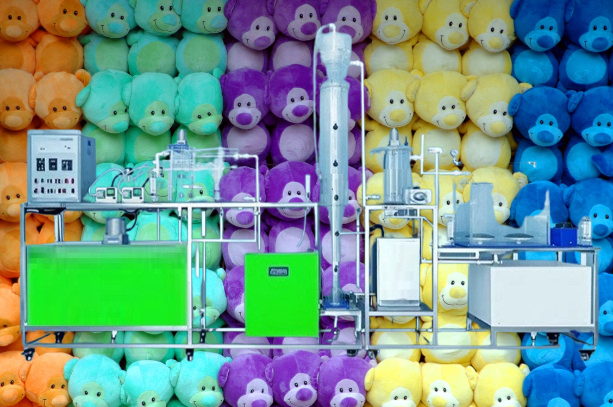

JGL021垃圾渗滤液小试实验装置
JGL021垃圾渗滤液小试实验装置
一.实验目的
1.了解固体垃圾渗滤液反应装置构造及原理。
2.开展固体垃圾渗滤液反应实验。
二.技术指标
1.处理渗漏液：20L/h。
2.工作电源：电压AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护。
3.电源线及控制线安装：环保阻燃电气配线槽，绝缘、防弧、阻燃自熄，布线整齐，尺寸3030mm。
4.池体及配件标识牌（拉丝银板），管路性质和水流箭头标识，便于学生了解设备。
5.304不锈钢台面、不锈钢框架实验台（3838mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
6.装置外形尺寸：约4000mm×500mm×2300mm。
三.主要配置及参数
1.原水箱、污泥箱和清水箱各1个：白色10mm厚PP板，水箱底板上安装有放空阀，方便将水排净。
2.搅拌装置1套，含不锈钢搅拌桨1个，定速电机1台：电压220V、功率25W、15K、90转/min。
3.原水输送泵1台：电压220V、功率55W、扬程3.0米、流量3000L/h。

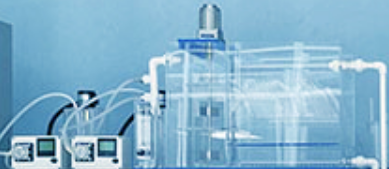

4.混凝斜板沉淀装置1套：主体10mm厚透明有机玻璃材质，底板15mm厚白色有机玻璃板，有效容积40L，配搅拌装置1套：电压220V、功率15W、12.5K、带调速器。
5.加药装置1套：有机玻璃加药罐；四氟搅拌桨1套；搅拌电机1台（电压：220V 功率：14W 转速：60转/min）；加药计量泵1台（电压220V、功率30W、最大流量2L/h、压力7Bar、吸程2米）。

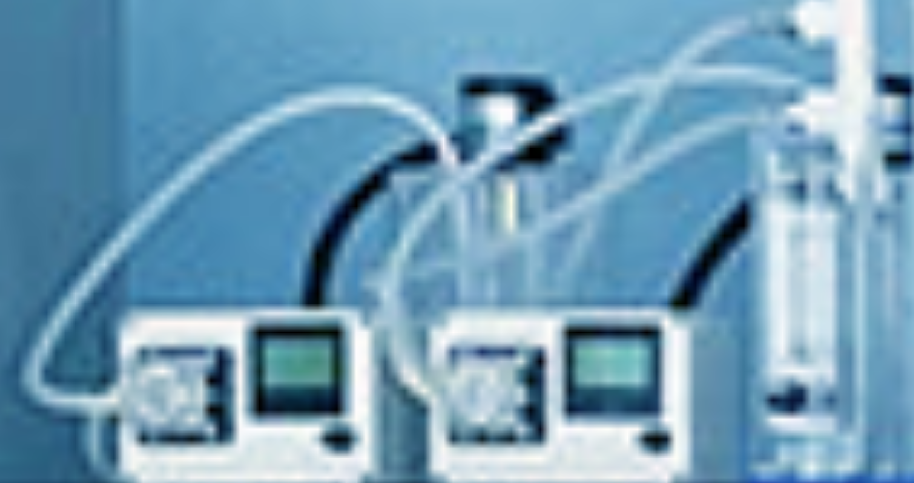

6.进水蠕动泵1台：流量数显和无极调速，具有定时定量输送及回吸功能（防止滴漏），最大流量可达30L/h。

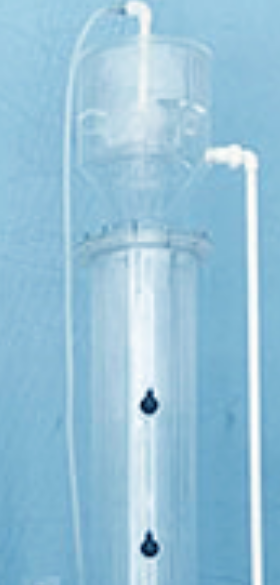

7.UASB反应器1套：透明有机玻璃材质，有效容积240L，含取样口3个、热循环泵、加热水箱、加热棒（功率1.5KW）、温控仪带PT100热电阻（3米）、有机玻璃水封。
8.湿式气体流量计1台：鼓轮每转流量0.005m3、额定流量0.5m3、正常压力值1000Pa。
9.缺氧池1套：主体10mm厚透明有机玻璃材质，底板15mm厚白色有机玻璃板，有效容积40L，含搅拌装置1套：电压220V、功率15W、12.5K、带调速器。
10.好氧池1套：主体10mm厚透明有机玻璃材质，底板15mm厚白色有机玻璃板，有效容积80L。

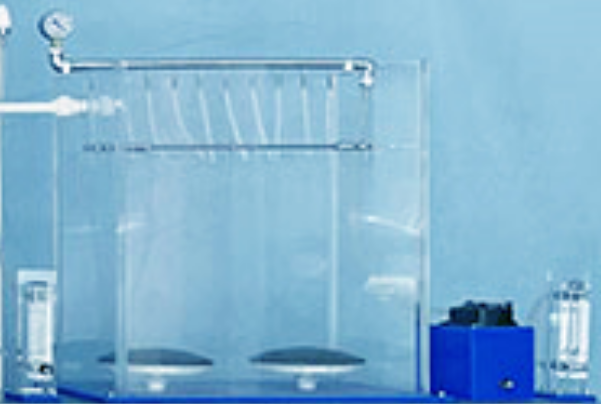

11.MBR池：主体采用10mm厚透明有机玻璃材质，有效容积60L，帘式膜组件1套。
12.微孔纳米曝气管2套：φ16mm；曝气泵2台：电压220V/50Hz,功率30W，排气量55L/min，压力＞0.025Mpa。
13.流量测量与调节：液体流量计1个，有机玻璃面板式、水、545LPH；气体流量2个：量程1001000L/h。
14.回流泵2台：流量数显和无极调速，具有定时定量输送及回吸功能（防止滴漏），最大流量分别可达20L/h和40L/h。
15.透明硅胶管；管道、阀门、弯头：UPVC。
16.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；电压表；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
