工业控制「混合架构」PK大战 —— 神经网络 + MPC vs 模糊 PID+MPC 的场景选型与实战指南

web 2025/5/1 5:41:35

1. 引言

在工业控制领域，传统的 PID 控制器因其结构简单、稳定性好而被广泛应用，但面对复杂非线性系统时往往力不从心。模型预测控制（MPC）作为一种基于模型的先进控制策略，能够有效处理多变量、多约束问题，但其对模型精度的依赖限制了应用范围。近年来，结合智能算法的混合控制架构成为研究热点。本文将深入对比神经网络 + MPC与模糊 PID + MPC两种混合架构，通过行业案例和代码实现揭示其技术特性与应用场景。

2. 技术原理与核心对比

2.1 神经网络 + MPC

核心思想：

神经网络（NN）用于逼近系统的非线性动态特性，替代传统 MPC 中的线性模型。
通过离线训练或在线学习更新网络参数，提升模型预测精度。
结合 MPC 的滚动优化机制，实现对复杂系统的实时控制。

技术优势：

非线性建模能力：可处理强非线性、时变系统（如化工反应釜、机器人动力学）。
数据驱动适应性：通过历史数据学习系统行为，减少对先验模型的依赖。
多变量协同优化：支持多输入多输出（MIMO）系统的全局优化。

局限性：

计算资源需求高：神经网络推理和 MPC 优化需高性能硬件支持。
训练数据要求严格：需覆盖系统全工况数据，否则易出现过拟合或外推误差。

2.2 模糊 PID + MPC

核心思想：

模糊 PID 控制器动态调整 PID 参数（Kp, Ki, Kd），增强系统鲁棒性。
MPC 作为外环优化控制序列，处理多变量约束和全局目标。
模糊规则库基于专家经验或离线优化，实现参数自适应。

技术优势：

快速响应与稳定性：模糊 PID 在局部调节中表现优异，适用于快速扰动抑制。
工程实现简单：无需复杂数学模型，参数调整直观。
鲁棒性强：对模型误差和外部干扰具有较强容忍度。

局限性：

规则库设计依赖经验：复杂系统需大量试错，难以实现全局最优。
多变量耦合处理能力弱：对强耦合系统（如多温区反应釜）优化效果有限。

2.3 核心对比表

指标	神经网络 + MPC	模糊 PID + MPC
非线性处理	强（任意非线性逼近）	中（依赖模糊规则库）
实时性	低（需高性能硬件）	高（轻量级计算）
参数调整	数据驱动（自动优化）	经验驱动（手动或离线优化）
多变量优化	优（全局协同）	良（局部调整）
抗干扰能力	中（依赖训练数据）	强（模糊逻辑鲁棒性）
工程实现难度	高（模型训练与硬件要求）	低（规则库设计简单）

3. 垂直行业案例解析

3.1 化工反应釜控制（神经网络 + MPC）

场景需求：

反应釜温度、压力、液位多变量耦合控制。
非线性反应动力学（如聚合反应）。
严格的安全约束（如压力上限、温度阈值）。

解决方案：

神经网络建模：使用 LSTM 网络学习反应釜温度与反应物浓度的动态关系，预测未来 5 步状态。

# 示例代码：LSTM模型构建

from tensorflow.keras.models import Sequential

from tensorflow.keras.layers import LSTM, Dense

model = Sequential()

model.add(LSTM(64, input_shape=(5, 3), return_sequences=False))

model.add(Dense(3))

model.compile(optimizer='adam', loss='mse')

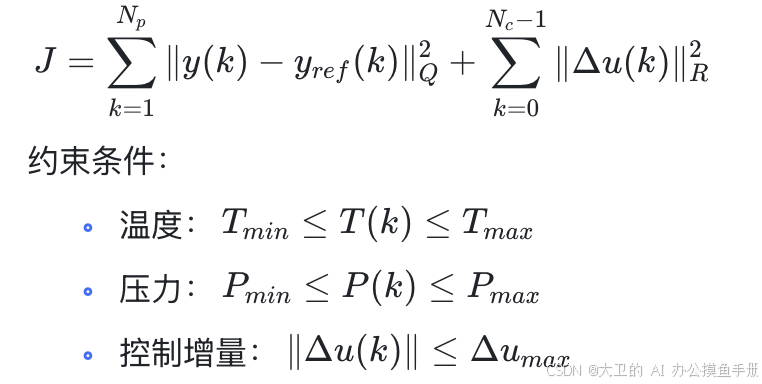

MPC 优化：定义目标函数：

实施效果：

温度控制精度提升至 ±0.5℃（传统 PID 为 ±2℃）。
反应时间缩短 15%，能耗降低 10%。
典型应用：某石化企业年产 50 万吨聚乙烯装置。

3.2 半导体晶圆温度控制（模糊 PID + MPC）

场景需求：

光刻机晶圆台温度稳定（±0.1℃）。
快速温变（50℃/min）与高精度定位协同。
多温区同步控制（如 12 温区热台）。

解决方案：

模糊 PID 设计：
- 输入：温度偏差（e）、偏差变化率（de/dt）。
- 输出：PID 参数增量（ΔKp, ΔKi, ΔKd）。

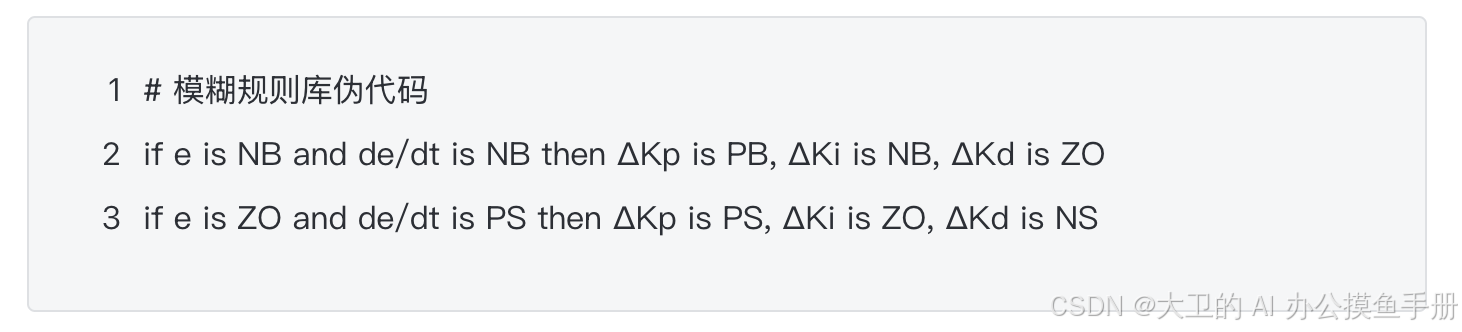

- 模糊规则示例：
MPC 协同优化：
- 外环 MPC 协调各温区目标温度，实现全局均匀性。
- 内环模糊 PID 快速跟踪目标，抑制局部扰动。

实施效果：

温度波动范围缩小至 ±0.08℃，晶圆良率提升 3%。
温变响应时间缩短 20%，能耗降低 8%。
典型应用：某半导体企业 12 英寸晶圆生产线。

4. 实战代码实现

4.1 神经网络 + MPC 示例（Python）

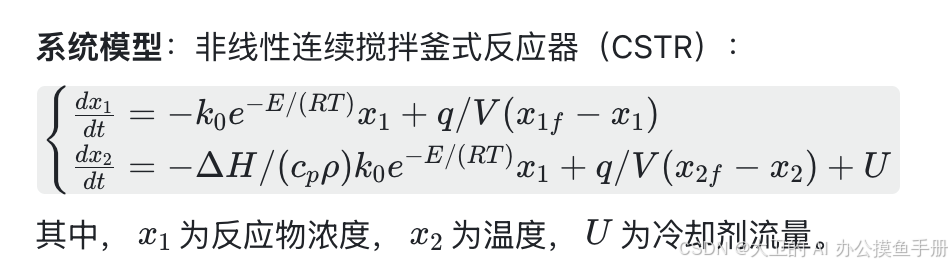

神经网络训练：

# 生成训练数据

import numpy as np

from scipy.integrate import odeint

def cstr_model(x, t, q, U):

k0 = 7.2e10

E_R = 8.314e4 / 8.314

R = 8.314

delta_H = -5e4

c_p = 2000

rho = 1000

V = 1

x1f = 1

x2f = 350

dx1dt = -k0 * np.exp(-E_R / (R * x[1])) * x[0] + q/V * (x1f - x[0])

dx2dt = (-delta_H/(c_p * rho)) * k0 * np.exp(-E_R/(R * x[1])) * x[0] + q/V * (x2f - x[1]) + U

return [dx1dt, dx2dt]

# 生成数据

t = np.linspace(0, 1000, 10000)

q = 0.1 * np.ones_like(t)

U = np.random.uniform(-1, 1, size=10000)

x0 = [1, 350]

sol = odeint(cstr_model, x0, t, args=(q, U))

X = np.hstack((sol[:,0:2], U.reshape(-1,1)))

y = sol[:,1].reshape(-1,1)

# 训练神经网络

from sklearn.model_selection import train_test_split

X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2)

model = Sequential()

model.add(Dense(64, activation='relu', input_dim=3))

model.add(Dense(32, activation='relu'))

model.add(Dense(1))

model.compile(optimizer='adam', loss='mse')

model.fit(X_train, y_train, epochs=50, batch_size=64, validation_split=0.1)

MPC 优化：

from casadi import *

def mpc_controller():

# 定义变量

x = SX.sym('x', 2)

u = SX.sym('u', 1)

params = SX.sym('params', 3) # q, x1f, x2f

# 神经网络预测

def nn_predict(x_u):

# 示例：假设神经网络输出温度预测

return model.predict(x_u)

# 状态方程

x_next = nn_predict(vertcat(x, u))

# MPC参数

N = 10 # 预测时域

nu = 1 # 控制变量数

nx = 2 # 状态变量数

# 优化变量

U = SX.sym('U', nu, N)

X = SX.sym('X', nx, N+1)

# 目标函数

J = 0

for k in range(N):

J += (X[:,k+1] - X[:,k])**2 # 示例目标，实际需根据需求调整

# 约束

constraints = []

for k in range(N):

constraints.append(X[:,k+1] == x_next)

constraints.append(U[:,k] >= -1)

constraints.append(U[:,k] <= 1)

# 构建优化问题

prob = {'f': J, 'x': vertcat(U, X), 'g': vertcat(*constraints), 'p': params}

solver = nlpsol('solver', 'ipopt', prob)

return solver

# 实时控制循环

solver = mpc_controller()

x_current = np.array([1, 350])

for _ in range(100):

# 调用求解器

sol = solver(p=x_current, lbg=-inf, ubg=inf)

u_opt = sol['x'][:nu]

# 执行控制动作

x_current = model.predict(np.hstack((x_current, u_opt)))

4.2 模糊 PID + MPC 示例（MATLAB）

模糊 PID 设计：

% 模糊控制器设计

fis = newfis('fuzzy_pid');

% 输入变量

fis = addvar(fis, 'input', 'e', [-10 10]);

fis = addmf(fis, 'input', 1, 'NB', 'zmf', [-10 -5]);

fis = addmf(fis, 'input', 1, 'ZO', 'trimf', [-5 0 5]);

fis = addmf(fis, 'input', 1, 'PB', 'smf', [5 10]);

fis = addvar(fis, 'input', 'de', [-10 10]);

fis = addmf(fis, 'input', 2, 'NB', 'zmf', [-10 -5]);

fis = addmf(fis, 'input', 2, 'ZO', 'trimf', [-5 0 5]);

fis = addmf(fis, 'input', 2, 'PB', 'smf', [5 10]);

% 输出变量

fis = addvar(fis, 'output', 'dkp', [-5 5]);

fis = addmf(fis, 'output', 1, 'NB', 'zmf', [-5 -2.5]);

fis = addmf(fis, 'output', 1, 'ZO', 'trimf', [-2.5 0 2.5]);

fis = addmf(fis, 'output', 1, 'PB', 'smf', [2.5 5]);

% 模糊规则

rule1 = [1 1 1 1 1]; % e NB, de NB → dkp NB

rule2 = [3 3 3 1 1]; % e PB, de PB → dkp PB

fis = addrule(fis, rule1);

fis = addrule(fis, rule2);

% 保存模糊系统

writefis(fis, 'fuzzy_pid');

MPC 协同控制：

% MPC参数

mpc = mpc(model, Ts);

mpc.Np = 10;

mpc.Nc = 5;

mpc.MVConstraint = [-1 1];

mpc.OVConstraint = [-inf inf];

% 实时控制循环

x = zeros(2, 1);

for k = 1:100

% 模糊PID调整参数

e = ref(k) - x(2);

de = (e - e_prev)/Ts;

dkp = evalfis([e de], fis);

Kp = Kp0 + dkp;

% MPC优化

[u, ~] = predict(mpc, x, ref(k));

% 执行控制

x = sim_model(x, u, Kp);

e_prev = e;

end

5. 场景选型指南

5.1 选型决策树

5.2 典型场景推荐

行业	场景	推荐架构	核心原因
化工	聚合反应釜多变量控制	神经网络 + MPC	强非线性、多变量耦合
半导体	光刻机晶圆台温度控制	模糊 PID + MPC	高精度、快速温变响应
汽车制造	喷涂机器人轨迹跟踪	神经网络 + MPC	动力学非线性、路径优化
能源	光伏逆变器 MPPT 控制	模糊 PID + MPC	快速扰动抑制、参数自适应
制药	冻干机多温区同步控制	模糊 PID + MPC	多温区协同、安全约束严格
