【嘉立创EDA】如何无限制挖槽，快捷设计挖槽

1️⃣ 文章解决问题

操作环境：嘉立创EDA专业版 V2.2.38
本文使用嘉立创EDA，描述如何快捷按照图纸进行挖槽设计，特别是一些复杂的挖槽图形，快速设计满足DRC的挖槽区域的方法。本文将此过程记录，以供有需要的读者参考。

2️⃣ 主题内容

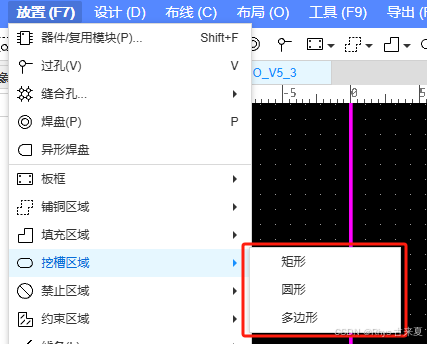

甲方图纸要求在原定PCB中，将原本隔离栅格底下挖空，即设计挖槽区域，在PCB生产时进行锣空处理。在进行挖槽区域设计时，JLCEDA提供了丰富的挖槽区域设计工具，如下图所示：

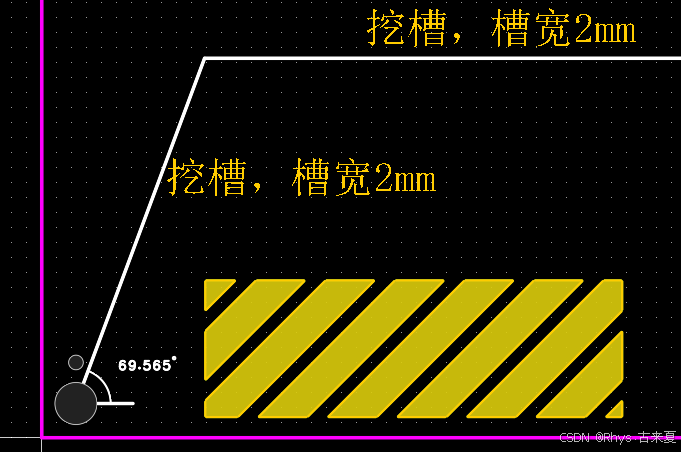

此三种挖槽工具基本满足普通的挖槽设计，但对于设计好的挖槽图形而言，上述工具进行布尔拼接设计就难免显得不便捷。如下案例，需要按图进行挖槽设计：从左下角的定位孔开始，沿69.565°沿伸26mm，然后往垂直右59mm。

对应3D视图
