从基础到实践（三十三）：USB接口简介
USB接口的重要性在于其革命性地统一了外设连接标准，终结了早期接口繁杂的混乱局面。作为通用性最强的传输协议，USB支持键盘、存储设备、手机等几乎所有数字设备，并实现即插即用与热插拔功能，极大提升用户体验。其供电能力从基础5V/500mA扩展到USB PD 100W，可驱动笔记本电脑等高功耗设备。传输速率历经迭代，USB4已达40Gbps，满足4K视频等大数据需求。全球超百亿设备采用USB接口（USB-IF数据），成为消费电子、工业设备的核心互联基础，推动智能生态的无缝整合。
一、USB的由来
-
背景：1990年代前，外设接口（串口、并口、PS/2等）种类繁杂且互不兼容，用户需要频繁切换接口。
-
诞生：1996年由Intel、微软等公司联合推出USB 1.0标准，目标是为所有外设提供统一的接口协议。
-
意义：终结了接口混乱时代，推动即插即用（Plug-and-Play）成为现实。
二、USB的重要性
-
通用性：覆盖键盘、鼠标、存储设备、手机等多种设备。
-
即插即用：支持热插拔，无需重启设备。
-
供电能力：提供5V电源（标准供电500mA，USB PD可达100W）。
-
高速传输：USB4理论速率达40Gbps，满足大数据传输需求。
-
行业地位：全球超100亿台设备采用USB接口（数据来源：USB-IF）。
三、USB的分类
1. 按标准分类
| 标准 | 推出时间 | 速率 | 特点 |
|---|---|---|---|
| USB 1.0 | 1996 | 1.5Mbps | 首次统一接口标准 |
| USB 2.0 | 2000 | 480Mbps | 主流标准，沿用至今 |
| USB 3.2 | 2017 | 20Gbps | 双通道模式（Gen 2x2） |
| USB4 | 2019 | 40Gbps | 兼容雷电3协议 |

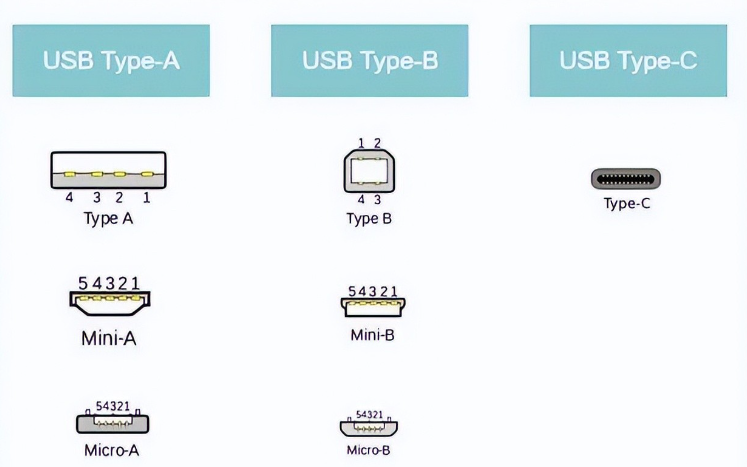

2. 按接口类型分类
| 接口类型 | 物理形态 | 应用场景 |
|---|---|---|
| Type-A | 扁平矩形 | PC主机、充电器 |
| Type-B | 方形 | 打印机、扫描仪 |
| Mini-USB | 梯形 | 早期数码相机、MP3 |
| Micro-USB | 窄长梯形 | 安卓手机（2015年前） |
| Type-C | 椭圆形 | 手机/笔记本（主流） |
四、USB接口定义（关键引脚）
1. Type-A接口（4引脚）
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | VBUS | 电源（+5V） |
| 2 | D- | 差分数据线（负） |
| 3 | D+ | 差分数据线（正） |
| 4 | GND | 地线 |
2. Type-C接口（24引脚，对称设计）
| 引脚组 | 功能 |
|---|---|
| A2/A3 | TX差分对（发送） |
| A6/A7 | RX差分对（接收） |
| A4/A9 | VBUS（电源） |
| A1/A12 | CC（配置通道） |
| A5/A8 | SBU（边带信号） |
五、USB硬件设计注意事项
-
供电设计：
-
电源线需满足电流需求（如USB 3.0要求线宽≥24AWG）。
-
添加过流保护（如PPTC自恢复保险丝）。
-
-
阻抗匹配：
-
差分对（D+/D-或TX/RX）阻抗控制90Ω±10%（USB 2.0）。
-
USB3.0及以上需控制85Ω±5%差分阻抗。
-
-
ESD防护：
-
VBUS和差分线需添加TVS二极管（如SRV05-4）。
-
-
信号完整性：
-
避免过孔打断差分线，保持对称走线。
-
高速信号（USB3.0+）需做等长处理（误差≤5mil）。
-
-
兼容性设计：
-
Type-C接口需配置CC引脚下拉电阻（5.1kΩ）。
-
支持USB PD协议时需集成PD控制器（如STUSB4500）。
-
