[激光原理与应用-197]：光学器件 - 图解双折射晶体的工作原理

双折射晶体是指当一束光波投射到晶体界面上时，会产生两束折射光束的晶体，这种现象称为双折射，其核心要点如下：

光轴是晶体中一个特殊的方向，当光沿此方向传播时，不会发生双折射现象，即寻常光（o光）和非寻常光（e光）的传播方向与速度完全一致。

一、双折射现象的本质

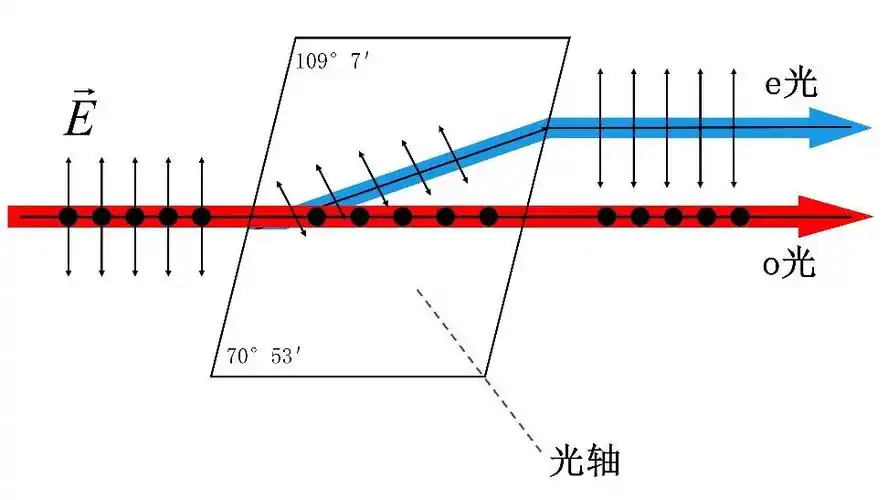

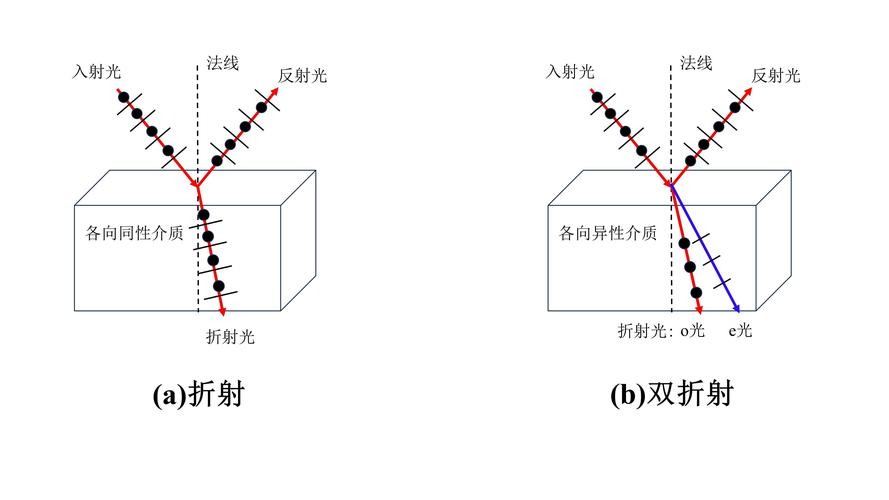

1. 光波分裂：一束入射光在双折射晶体中会分解为两束折射光：
   • 寻常光（o光）：遵循折射定律，传播速度与方向无关，折射率固定。
   • 非寻常光（e光）：不遵循折射定律，传播速度随方向变化，折射率依赖于其与光轴的夹角。
2. 各向异性根源：双折射现象源于晶体内部原子排列的各向异性，导致介电常数随方向变化，进而引起光传播特性差异。例如，在单轴晶体中，o光的波面为球面，e光的波面为旋转椭球面。

二、双折射晶体的分类

1. 单轴晶体：
   • 定义：只有一个光轴的晶体。
   • 代表晶体：方解石、石英、红宝石、冰等。
   • 晶系：属于三、四及六方晶系。

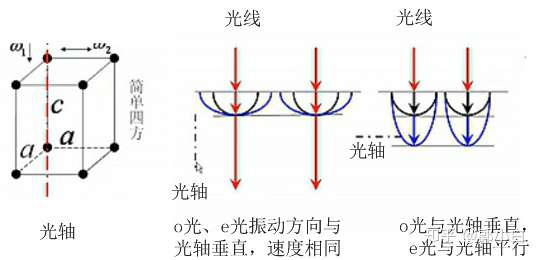

   • 特性：沿光轴方向传播时，o光和e光重合，不发生双折射。
2. 双轴晶体：
   • 定义：有两个光轴的晶体。
   • 代表晶体：云母、蓝宝石、橄榄石、硫磺等。
   • 晶系：属于三斜、单斜或斜方晶系。
   • 特性：折射率椭球为三轴椭球体，o光和e光的传播特性更复杂。

三、双折射晶体的关键特性

1. 光轴：
   • 定义：晶体中光沿此方向传播时不发生双折射的特殊方向。
   • 意义：光轴方向是晶体光学各向异性的基准方向。
2. 主截面：
   • 定义：由晶体光轴和光线所决定的平面。
   • 作用：主截面的方位由晶体自身特性决定，且始终垂直于晶体的表面。
3. 双折射率：
   • 定义：o光和e光的折射率之差（Δn = ne - no）。
   • 意义：双折射率是衡量晶体双折射性能的重要指标，直接影响光在晶体中的分裂程度。

四、双折射晶体的应用

1. 光学元件：
   • 偏振分束器：利用双折射晶体将入射光分解为两束正交偏振光。
   • 光隔离器：通过双折射晶体实现光信号的单向传输，防止反射光干扰。
   • 环形器：利用双折射晶体的偏振特性实现光信号的多端口循环传输。
2. 材料研究：
   • 晶体光学性质研究：双折射晶体是研究晶体各向异性、介电常数等光学性质的重要工具。
   • 非均质体光学行为分析：双折射现象为分析造岩矿物、玉石矿物和宝石等非均质体的光学行为提供了关键手段。
3. 激光与光通信：
   • 激光偏光技术：双折射晶体用于控制激光的偏振状态，提高激光系统的性能。
   • 光通信无源器件：如YVO4晶体，因其双折射系数大、透光范围宽等特点，被广泛应用于光纤通信领域。

五、典型双折射晶体示例

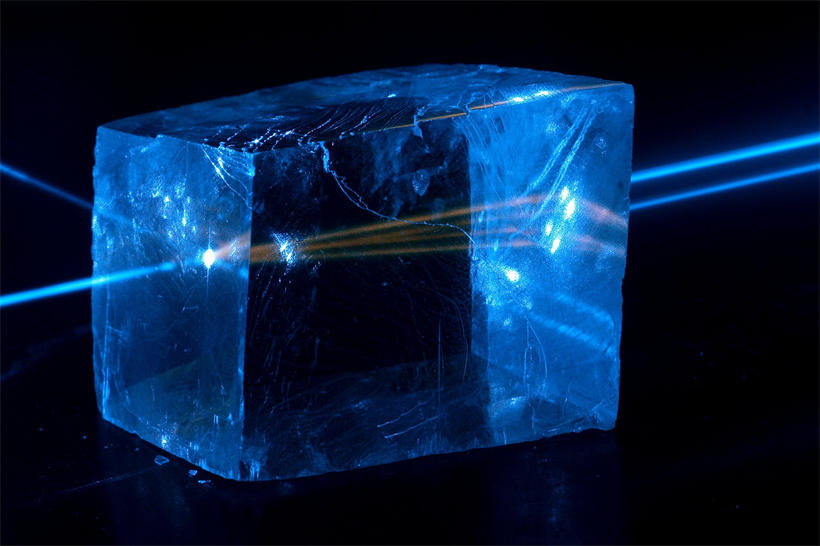

1. 方解石（CaCO3）：
   • 特性：天然双折射晶体，双折射现象显著，常用于光学演示和偏振器件。
   • 应用：偏振分束器、波片、光学显微镜中的偏振附件。
2. YVO4晶体：
   • 特性：四方晶系，正单轴晶，双折射系数大，透光范围宽（0.4-5 μm），易于加工。
   • 应用：光隔离器、环形器、光束位移器、偏振器等光通信无源器件。
3. 石英（SiO2）：
   • 特性：单轴晶体，光学稳定性高，透光范围宽（0.2-3.5 μm）。
   • 应用：波片、偏振器、光学滤波器等。

附录1：什么是光轴?

光轴是晶体中一个特殊的方向，当光沿此方向传播时，不会发生双折射现象，即寻常光（o光）和非寻常光（e光）的传播方向与速度完全一致。以下是关于光轴的详细解释：

1、光轴的定义与物理意义

1. 定义：
   • 光轴是晶体中光传播时不发生双折射的特定方向。
   • 在双折射晶体中，光轴方向是晶体光学各向异性的基准方向，沿此方向晶体的折射率表现为各向同性。
2. 物理意义：
   • 光轴方向反映了晶体内部原子排列的对称性。在光轴方向上，晶体的介电常数（或折射率）不随光的偏振方向变化，因此光不会分裂为两束。
   • 光轴是区分单轴晶体和双轴晶体的关键特征：单轴晶体有一个光轴，双轴晶体有两个光轴。

2、光轴的分类与晶体类型

1. 单轴晶体：
   • 定义：只有一个光轴的晶体。
   • 晶系：属于三、四及六方晶系（如方解石、石英、红宝石）。
   • 特性：
     • 光轴方向与晶体的对称轴（如三次轴、四次轴或六次轴）重合。
     • 沿光轴方向传播时，o光和e光的折射率相等（no = ne），不发生双折射。
     • 垂直于光轴的平面内，o光和e光的折射率差异最大，双折射现象最显著。
2. 双轴晶体：
   • 定义：有两个光轴的晶体。
   • 晶系：属于三斜、单斜或斜方晶系（如云母、蓝宝石、橄榄石）。
   • 特性：
     • 两个光轴均不与晶体的对称轴重合，且互相垂直。
     • 沿光轴方向传播时，o光和e光的折射率仍相等，但双折射现象的对称性低于单轴晶体。
     • 折射率椭球为三轴椭球体，o光和e光的传播特性更复杂。

3、光轴的几何表示与判定

1. 几何表示：
   • 在晶体模型中，光轴通常用直线或箭头表示，方向与晶体的对称轴一致（单轴晶体）或通过特定晶面交线确定（双轴晶体）。
   • 例如，方解石的光轴沿其菱面体的三次对称轴方向。
2. 判定方法：
   • 实验法：通过观察光在晶体中的传播路径（如是否分裂为两束）判定光轴方向。
   • 理论法：根据晶体的对称性和介电常数张量计算光轴方向。
   • 结晶学法：利用晶体的晶系和点群信息确定光轴数量与方向。

4、光轴的应用与意义

1. 光学器件设计：
   • 波片：利用光轴方向控制o光和e光的相位差，实现偏振态转换（如1/4波片、1/2波片）。
   • 偏振分束器：通过光轴方向与入射光的夹角，将光分解为两束正交偏振光。
   • 光隔离器：利用光轴方向实现光信号的单向传输，防止反射光干扰。
2. 晶体材料研究：
   • 光轴方向是分析晶体各向异性、介电常数等光学性质的关键参数。
   • 通过研究光轴方向上的光传播特性，可揭示晶体内部原子排列的对称性与相互作用机制。
3. 地质与矿物学：
   • 光轴方向是鉴定矿物晶体类型（如单轴或双轴）的重要依据。
   • 例如，方解石的光轴方向可通过其菱面体形态和双折射现象快速判定。

5、典型示例

1. 方解石（CaCO₃）：
   • 光轴方向：沿菱面体的三次对称轴方向。
   • 现象：当光垂直于光轴入射时，双折射现象最显著；沿光轴入射时，无双折射。
2. 石英（SiO₂）：
   • 光轴方向：沿六方晶系的三次对称轴方向。
   • 应用：石英波片是光学实验中常用的偏振器件，其光轴方向决定了相位延迟量。
3. 云母（KAl₂(AlSi₃O₁₀)(OH)₂）：
   • 光轴方向：双轴晶体，两个光轴方向通过晶面交线确定。
   • 特性：云母的光轴方向与其层状结构相关，双折射现象较弱。
