Modbus原理一文通：从基础到实现的全面解析

第一章：Modbus协议概述

1.1 Modbus的起源与发展

Modbus协议诞生于1979年，由Modicon公司（现为施耐德电气旗下品牌）为其PLC产品设计。这一协议的开发初衷是为了解决工业控制设备之间的通信问题，其设计哲学体现了"简单至上"的原则。经过40余年的发展，Modbus已成为工业自动化领域应用最广泛的通信协议之一，据HMS工业网络年度报告统计，2022年Modbus在工业通信协议市场份额占比达到34%，位居首位。

Modbus的发展经历了几个重要阶段：

• 1979年：Modbus RTU协议发布，基于RS-232/RS-485串行通信
• 1997年：Modbus TCP规范发布，适应以太网技术的发展
• 2004年：Modbus-IDA组织成立，负责协议维护与发展
• 2018年：Modbus TCP安全规范发布，增加TLS加密支持

1.2 Modbus的核心特点

Modbus协议之所以能在工业领域长盛不衰，得益于其鲜明的技术特点：

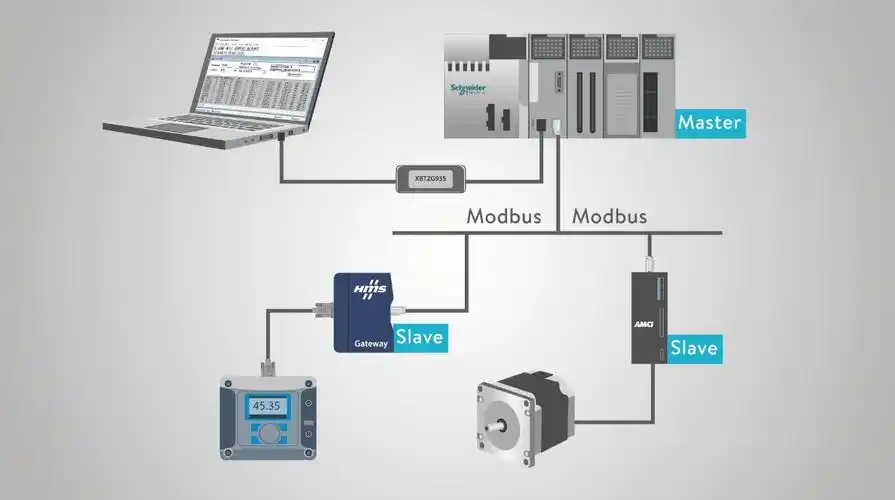

1. 主从式架构：采用简单的客户端-服务器模型，网络由一个主站（Master）和最多247个从站（Slave）组成
2. 协议开放性：完全公开的协议规范，无需支付授权费用
3. 传输无关性：可在多种物理层上实现（RS-485、TCP/IP等）
4. 数据模型标准化：定义了四种标准数据区域，地址空间统一编址
5. 轻量级实现：协议头开销小，适合资源受限的嵌入式设备
6. 可扩展性：通过功能码机制支持自定义功能扩展

1.3 Modbus的典型应用场景

Modbus协议广泛应用于各类工业自动化系统中：

1. PLC与HMI通信：工厂自动化控制系统中的人机界面与控制器交互
2. SCADA系统：监控和数据采集系统与现场设备的连接
3. 智能仪表集成：电能表、流量计、温控器等设备的联网监控
4. 楼宇自动化：HVAC系统、照明控制等楼宇设备管理
5. 物联网网关：作为传统设备接入工业物联网的桥梁

第二章：Modbus协议架构

2.1 通信模型

Modbus采用严格的请求-响应通信模型，主站发起请求后，从站必须在规定时间内响应。这种同步通信机制保证了系统的确定性，典型时序如下：

1. 主站发送包含从站地址的请求帧
2. 从站接收并校验请求（地址匹配、CRC校验等）
3. 从站处理请求并准备响应数据
4. 从站返回响应帧
5. 主站接收并处理响应

在RTU模式下，帧间必须保持至少3.5个字符时间的静默间隔（T1-T2-T3-T4时序），这是协议可靠性的关键保证。

2.2 数据模型

Modbus定义了四种独立的数据区域，每种区域具有特定的访问特性：

数据类型	访问权限	地址范围	位宽	典型应用
线圈(Coils)	读写	0xxxx	1位	继电器状态、开关量输出
离散输入	只读	1xxxx	1位	限位开关、报警输入
输入寄存器	只读	3xxxx	16位	传感器读数、模拟量输入
保持寄存器	读写	4xxxx	16位	参数设置、控制输出

注：地址表示法中的"x"代表数字，实际应用中存在两种编址惯例：

• PLC编址：基于1的地址（如400001）
• 协议编址：基于0的偏移量（如功能码03读取地址0000）

2.3 协议分层

Modbus协议栈遵循OSI简化模型，不同变体的协议分层对比如下：

Modbus RTU/ASCII：

• 应用层：Modbus协议
• 数据链路层：串行线路帧格式
• 物理层：RS-232/RS-485

Modbus TCP：

• 应用层：Modbus协议
• 传输层：TCP
• 网络层：IP
• 数据链路层：以太网
• 物理层：双绞线/光纤

第三章：Modbus协议帧结构

3.1 通用协议数据单元(PDU)

所有Modbus变体共享相同的应用层协议数据单元结构：

[功能码][数据]

• 功能码：1字节，指示操作类型（读/写等）
• 数据：变长，取决于功能码

3.2 Modbus RTU帧格式

RTU模式采用紧凑的二进制编码，帧结构如下：

[地址][PDU][CRC]

• 地址：1字节，从站标识（1-247）
• CRC：2字节，循环冗余校验（CRC-16-IBM）

RTU帧必须满足以下时序要求：

• 帧起始：≥3.5字符时间的静默
• 帧内间隔：<1.5字符时间
• 帧结束：≥3.5字符时间的静默

字符时间计算公式：

T_char = (1 + data_bits + parity + stop_bits) / baud_rate

3.3 Modbus ASCII帧格式

ASCII模式可读性更好但效率较低，帧结构：

: [地址][PDU] [LRC] CR LF

• 起始符：冒号(😃
• LRC：1字节，纵向冗余校验（ASCII编码）
• 结束符：回车换行(CRLF)

ASCII模式下每个字节转换为两个ASCII字符，传输效率约为RTU的50%。

3.4 Modbus TCP帧格式

TCP模式在PDU前添加MBAP头：

[MBAP][PDU]

MBAP头(Modbus Application Protocol Header)结构：

• 事务标识符：2字节，请求/响应匹配
• 协议标识符：2字节（0=Modbus）
• 长度字段：2字节，后续字节数
• 单元标识符：1字节，兼容RTU地址

TCP帧无需校验，依赖底层TCP的可靠性机制。

第四章：Modbus功能码详解

4.1 标准功能码分类

Modbus功能码分为三个类别：

公共功能码（已定义且公开）：

• 01：读线圈
• 02：读离散输入
• 03：读保持寄存器
• 04：读输入寄存器
• 05：写单个线圈
• 06：写单个寄存器
• 15：写多个线圈
• 16：写多个寄存器

用户定义功能码（保留供设备厂商使用）：

• 65-72, 100-110

异常响应：

• 功能码 + 0x80，后跟异常码

4.2 关键功能码解析

4.2.1 读保持寄存器（03）

请求PDU：

[03][起始地址Hi][起始地址Lo][寄存器数Hi][寄存器数Lo]

响应PDU：

[03][字节计数][数据1Hi][数据1Lo]...[数据NHi][数据NLo]

示例：读取设备1的保持寄存器40001-40002

请求：01 03 00 00 00 02 C4 0B
响应：01 03 04 00 0A 01 2C 85 6F

4.2.2 写多个寄存器（16）

请求PDU：

[10][起始地址Hi][起始地址Lo][寄存器数Hi][寄存器数Lo][字节计数][数据...]

响应PDU：

[10][起始地址Hi][起始地址Lo][寄存器数Hi][寄存器数Lo]

示例：向设备1的40001写入0x000A，40002写入0x012C

请求：01 10 00 00 00 02 04 00 0A 01 2C 33 CA
响应：01 10 00 00 00 02 91 C8

4.3 异常处理机制

当从站检测到错误时，返回异常响应：

• 功能码 = 请求功能码 | 0x80
• 附加1字节异常码

常见异常码：

01 - 非法功能（不支持的操作）
02 - 非法数据地址（无效地址）
03 - 非法数据值（参数无效）
04 - 从站设备故障（执行失败）

第五章：Modbus物理层实现

5.1 RS-485电气规范

Modbus RTU最常用的物理层是RS-485，其关键特性：

• 差分传输：抗干扰能力强
• 多点总线：最多32个标准负载设备
• 传输距离：最大1200米（@90kbps）
• 接线方式：双绞线（A/B线）

终端电阻配置原则：

总电阻 = 电缆特性阻抗（通常120Ω）
两端各接一个终端电阻（并联值=120Ω）

5.2 网络拓扑设计

典型的RS-485网络拓扑要求：

1. 总线型结构：避免星形或环形连接
2. 单点接地：防止地环路干扰
3. 屏蔽层处理：单端接地（通常接主机端）
4. 偏置电阻：在总线两端添加（通常1kΩ）

5.3 隔离与保护

工业环境必须考虑电气隔离与保护：

1. 光电隔离：使用隔离型RS-485收发器（如ADM2587E）
2. 浪涌保护：TVS管（如SMBJ6.5CA）
3. ESD保护：专用保护器件（如MAX14949）

第六章：Modbus TCP网络实现

6.1 端口与连接管理

Modbus TCP标准配置：

• TCP端口：502（IANA分配）
• 连接数：建议支持至少5个并发连接
• 保活机制：推荐实现TCP Keep-Alive

6.2 协议细节

1. 事务标识符：用于多路复用请求/响应
2. 单元标识符：兼容串行链路地址（网关应用）
3. 最大长度：APDU最大253字节（符合RFC 791）

6.3 性能优化

1. 连接池：复用TCP连接减少握手开销
2. 批量读取：单请求读取多个数据点
3. 并行请求：同时向不同从站发起请求

第七章：数据编码与处理

7.1 基本数据类型

Modbus寄存器支持的数据表示：

1. 16位无符号：直接存储（0~65535）
2. 16位有符号：二进制补码（-32768~32767）
3. 32位浮点：IEEE 754标准（两寄存器）

7.2 字节序问题

多字节数据的存储顺序：

1. Big-Endian：高字节在前（Modbus标准）
2. Little-Endian：低字节在前（某些设备）

示例：32位整数0x12345678的存储方式：

Big-Endian：12 34 56 78
Little-Endian：78 56 34 12

7.3 自定义数据类型

通过寄存器组合实现复杂类型：

1. 字符串：ASCII编码（每字符1字节）
2. 时间戳：32位Unix时间+16位毫秒
3. 复合结构：定义结构体映射

第八章：安全机制

8.1 传统Modbus的安全缺陷

1. 无认证：任何主机都可控制设备
2. 无加密：通信明文传输
3. 无完整性保护：数据可被篡改

8.2 Modbus TCP安全扩展

1. TLS加密：Modbus over TLS（端口802）
2. 访问控制：IP白名单、防火墙规则
3. 协议网关：转换为OPC UA等安全协议

8.3 防御措施

1. 网络隔离：使用DMZ或VPN
2. 设备加固：禁用未用功能码
3. 监控审计：记录异常访问尝试

第九章：开发实践

9.1 库选择建议

1. NModbus（.NET）：开源、功能全面
2. libmodbus（C）：跨平台、高性能
3. PyModbus（Python）：适合快速开发

9.2 调试技巧

1. 模拟工具：

   • Modbus Slave（从站模拟）
   • Modbus Poll（主站测试）

2. 报文分析：

   • Wireshark（Modbus TCP）
   • Serial Monitor（RTU/ASCII）

3. 错误诊断：

   • 检查物理层（信号质量）
   • 验证协议细节（地址/功能码）

第十章：未来发展与替代方案

10.1 Modbus的发展趋势

1. 时间敏感网络（TSN）：确定性传输支持
2. MQTT集成：云端数据传输
3. 安全增强：基于TLS 1.3的加密

10.2 替代协议比较

协议	优点	缺点	适用场景
OPC UA	安全、信息模型丰富	实现复杂、资源消耗大	现代工业4.0系统
PROFINET	实时性好、确定性高	专利许可、成本高	运动控制
EtherCAT	性能极高、拓扑灵活	专用硬件要求	高精度同步控制
MQTT	云友好、发布订阅模型	实时性较差	IIoT远程监控

10.3 结论建议

Modbus仍然是简单可靠的工业通信首选方案，特别适合：

• 传统设备改造
• 资源受限环境
• 对实时性要求不苛刻的场景

对于新建系统，建议考虑Modbus TCP + 安全扩展或OPC UA的组合方案，兼顾兼容性与现代化需求。
