AD学习（2）

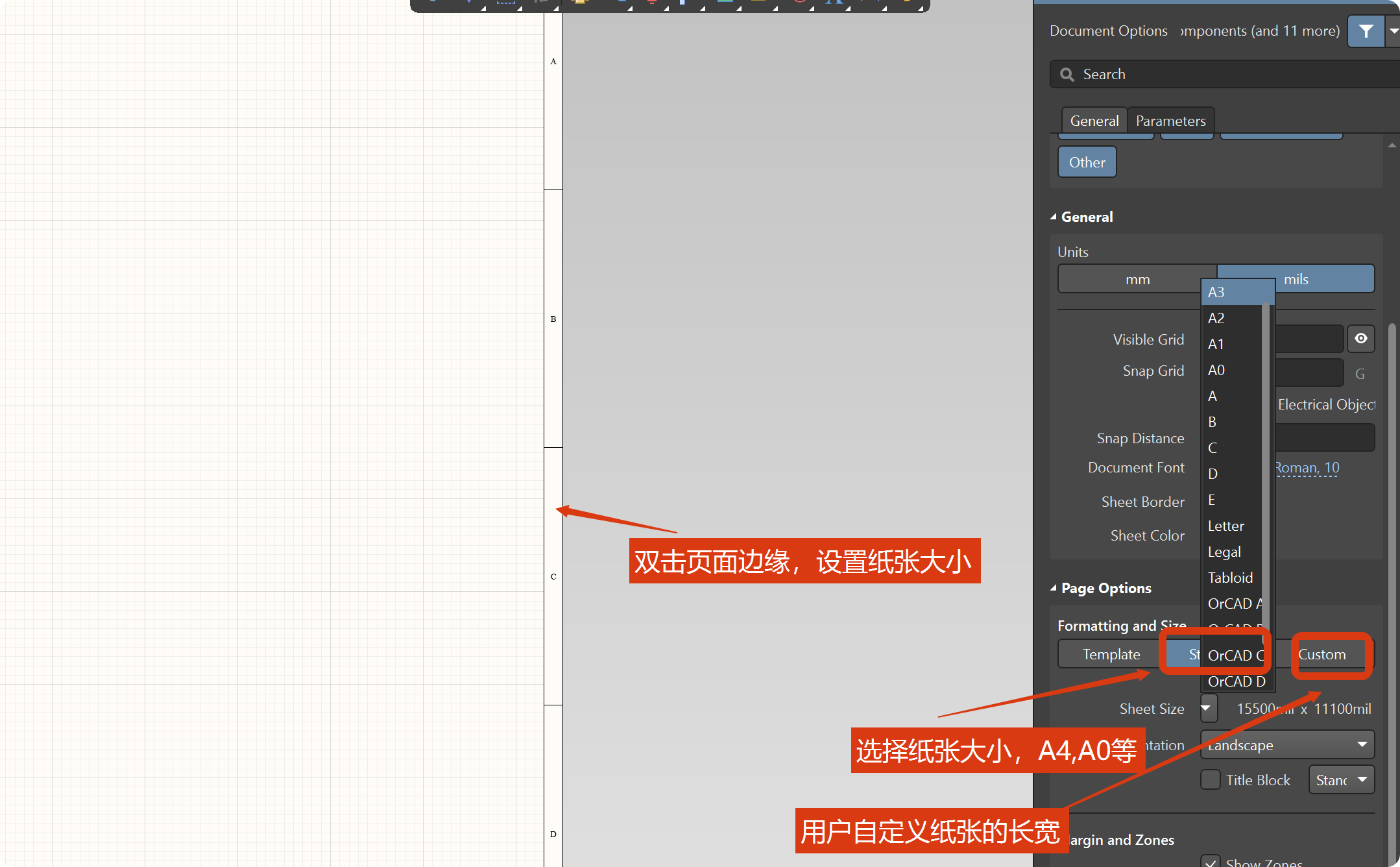

1 原理图页大小的设置及注意事项

2 原理图库调用与器件摆放

2.1 原始的方式

打开原理图库，选择下面的SCH Library，就可以显示所有的器件可选择，选中想用的器件，点击左下角的放置即可在原理图处放置

2.2 另一种方式

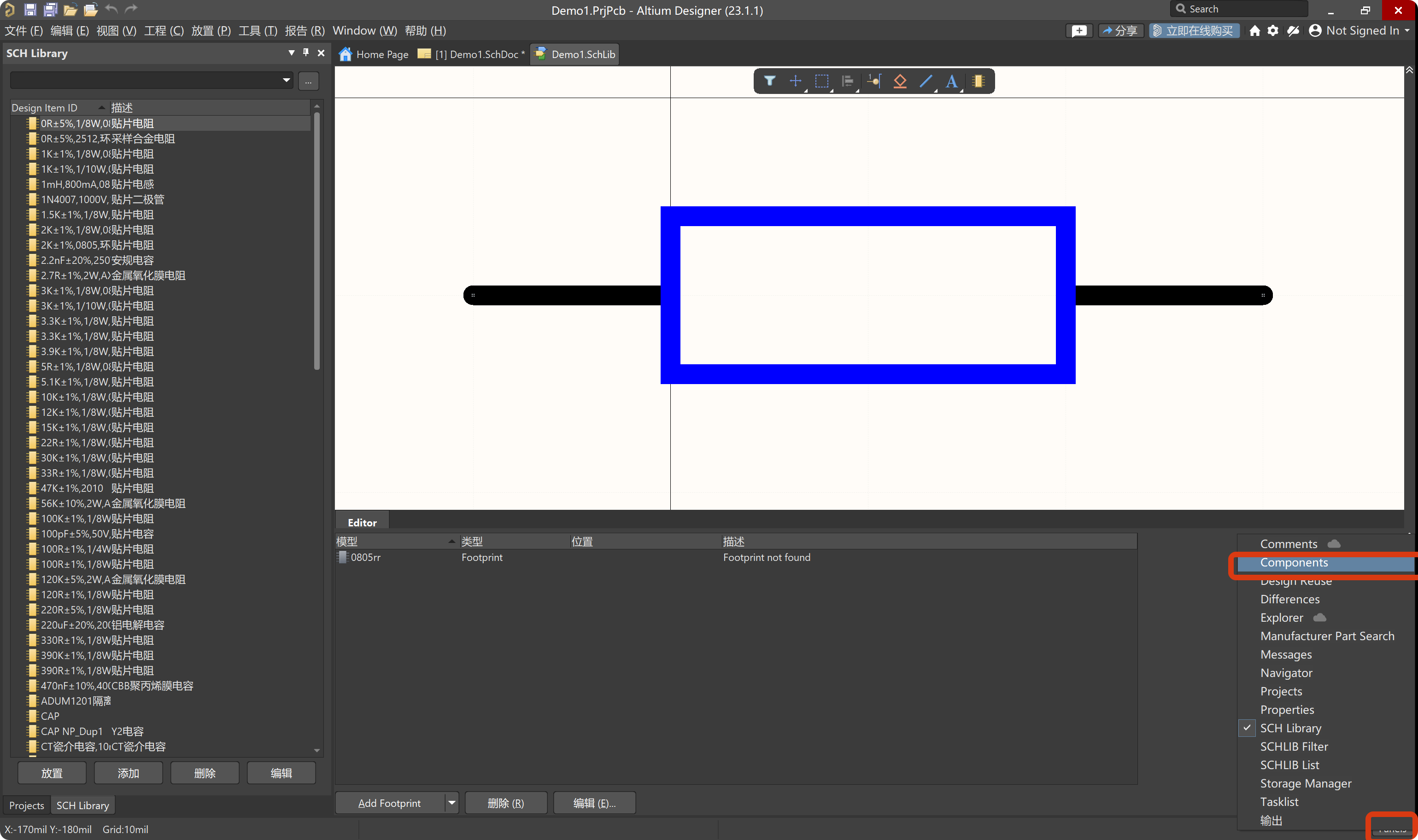

 选择右下角的这个Components（器件），原理图库就可以固定在右侧，在这个框里点击下面这个CAP

就可以显示Models,References,Part Choices,Where Used 选项，Models是当前所选器件的预览，确定好要用的器件后，直接按住左键拖动到原理图处即可

2.3 使用另外的库

点击此处可选择使用另外的原理图库

选择此处可安装或删除库

2.4 元器件的复制，旋转，镜像，剪切



复制：Ctrl+C,Ctrl+V或选中想复制的器件，然后按住shift拖动

旋转：拖动元器件的情况下按空格

镜像： 拖动元器件的情况下按X，左右镜像，按Y，上下镜像

剪切：Ctrl+X

2.5 元件的排列与对齐

 先选中要操作的哪些器件，然后快捷键（A），选择要进行哪种对齐

3 绘制器件导线及导线的属性设置

3.1 导线的绘制

 导线有电气连接属性，而那种线只是辅助走线、无网络标号、无电气连接属性

 因为电源是载流的，所以画图时可以加宽处理，包括电源正和回流地

3.2 放置器件网络标号

注：放置网络标签时要放置到导线上，网络标签的连接点（即4个小白点） 要放到线上

对于相同的线可以采用网络标号，对于相同的电源可采用端口，电源端口，GND端口

网络标号的快速绘制，在已有的标号处选中，然后按住shift拖动

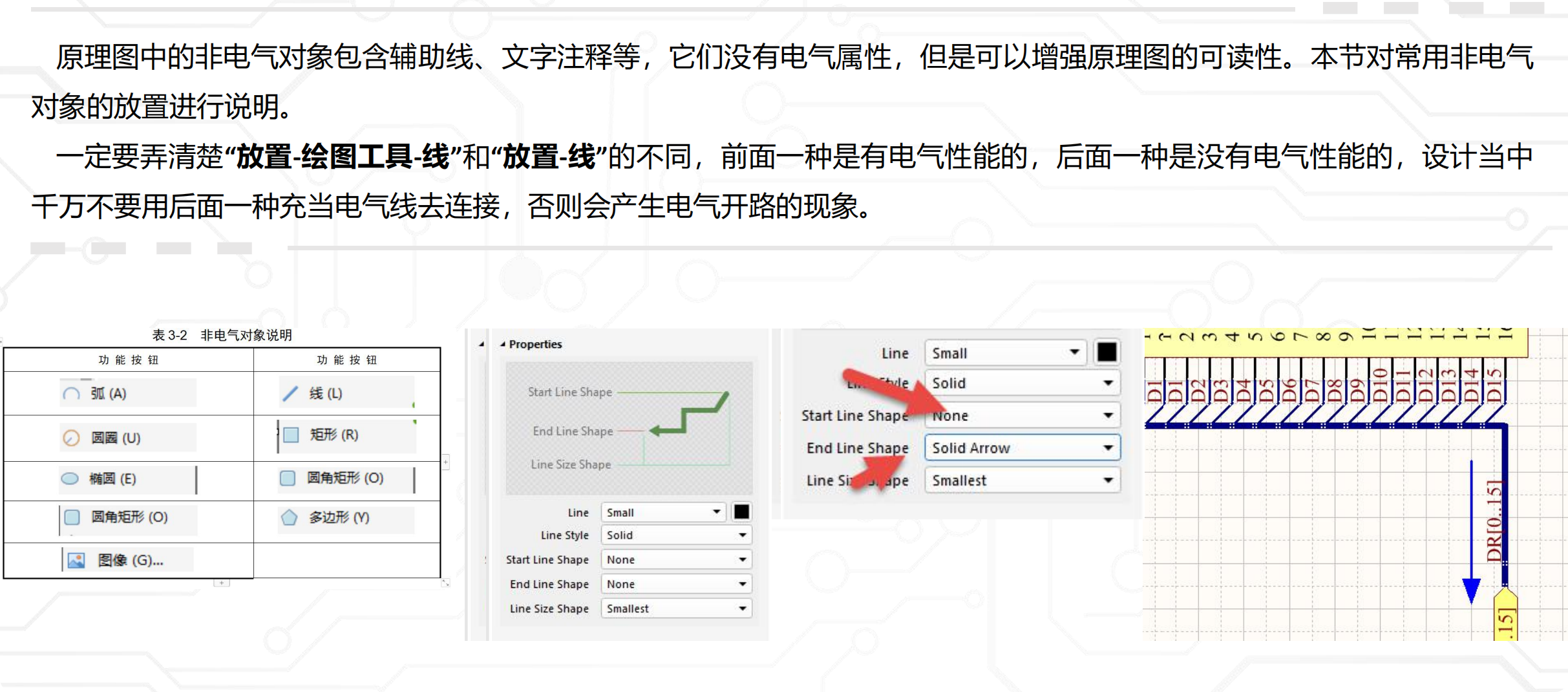

4 非电气对象放置（辅助线，文字等）

 5 元器件的位号编号排序

看来是原理图全绘制完再给器件编号 ，

设置好后，点击右下角的接收更改，再点击执行变更即可

如果从别处复制过来的原理图，想让其元件编号保持不变，把这个取消勾选。

这样，再复制某个器件时，标号会递增，每次递增多少也可以设置



 6 原理图中的快速查找

6.1 引脚的快速查找

按住ALT再点击想查找的引脚，此引脚就会高亮，就能知道都有哪里用到了此引脚

在另一份原理图中，即可找到

6.2 元器件的快速查找

 按ctrl+F,查找文本

（Part C1是该器件的本体部分，Designator C1是该器件的位号部分，说的是同一个器件。）



查找器件，按J（jump）,再按C就是跳转到器件

7 原理图常见错误的编译与检查

位号重复：如存在两个C1

悬浮的网络标号：网络标号左下角那四个点没有放在导线上

悬浮的电源端口：电源/地端口没有和导线连在一起

存在单端网络： 整个原理图里只有一个的网络称为单端网络，即某一个网络标号的导线没有连到任何一个地方

可以设置错误是否报出，以及报什么级别的错

编译 检查错误,在Messages中报错处双击即可跳转到错误处



此报错即为存在单端网络，如果不想报这个错，可以放置一个NO ERC符号



如果没有报错信息，可调出右下角的Panels再调出Messages

调Panels:

调Messages:





8 BOM（物料清单）及原理图PDF的导出

原理图设计完成后即可整理BOM去采购元器件

BOM导出：

选择原理图，然后导出BOM

有些信息也可以选择隐藏不导出

 在此处选择导出的格式，还可以选择导出的模板，然后点击Export即可导出

原理图PDF导出：



一般选择当前文档，如果选择当前工程，也会导出PCB；打印设置选择默认即可

这里取消勾选即可，最后点击Finish即可

9 原理图快捷键操作汇总
