用于小目标检测的归一化高斯Wasserstein距离（NWD）之论文阅读

摘要

检测小目标是一个非常具有挑战性的问题，因为小目标在图像中通常仅包含极少的像素。我们发现，当前最先进的检测器在小目标上的表现并不理想，主要原因在于小目标缺乏足够的外观信息。

我们的一个关键观察是，像 IoU（交并比）及其扩展形式这样的评估指标，对小目标的位置偏移非常敏感，这种敏感性会在基于 anchor 的检测器中显著降低检测性能。

为了解决这一问题，我们提出了一种用于小目标检测的新评估指标——Wasserstein 距离。具体而言，我们首先将目标框建模为二维高斯分布，然后提出了一种新的相似度度量方法，称为归一化Wasserstein距离（NWD），用于衡量两个目标框对应的高斯分布之间的相似性。

所提出的 NWD 指标可以方便地嵌入到任何 anchor-based 检测器的分配（assignment）、非极大值抑制（NMS）和损失函数中，替代传统的 IoU 指标。

我们在一个用于小目标检测的新数据集（AI-TOD）上评估了该方法，该数据集中目标的平均尺寸远小于现有的目标检测数据集。大量实验证明，当使用 NWD 指标后，我们的方法比标准的微调基线高出 6.7 个 AP 点，比当前最先进的方法也高出 6.0 个 AP 点。

代码已开源，地址为：https://github.com/jwwangchn/NWD

1 引言

在许多现实应用中，例如驾驶辅助、大规模监控和海上救援，小目标无处不在。尽管深度神经网络的发展 [21, 15, 27] 已使目标检测取得了显著进展，但这些方法大多专注于检测正常尺寸的目标。而小目标（在 AI-TOD 数据集中尺寸小于 16 × 16 像素）由于外观信息极其有限，导致难以学习具有辨别力的特征，从而在小目标检测任务中出现大量失败案例 [25, 29, 35]。

近年来，小目标检测（Tiny Object Detection, TOD）的研究主要集中在提升特征辨别力方面 [14, 37, 20, 12, 1, 19]。一些研究致力于对输入图像进行尺度归一化，从而增强小目标的分辨率及其特征 [24, 25]；还有研究提出使用生成对抗网络（GAN）直接生成小目标的超分辨率特征 [12, 1, 19]。此外，特征金字塔网络（FPN）被提出用于学习多尺度特征，以实现尺度不变的检测器 [14, 37, 20]。虽然这些方法在一定程度上提升了小目标检测的性能，但通常以额外的计算代价为代价。

除了提升特征学习能力外，训练样本的选择质量在基于 anchor 的小目标检测器中也起着关键作用 [36]，其中正负样本的分配尤为重要。然而，由于小目标像素稀少，其样本选择过程面临更多困难。如图 1 所示，不同尺度目标对 IoU 的敏感性差异极大。具体而言，对于一个 6 × 6 像素的小目标，即使位置有轻微偏移，IoU 也会显著下降（从 0.53 降到 0.06），从而导致标签分配错误。而对于一个 36 × 36 像素的正常目标，在相同的偏移下，IoU 仅从 0.90 降到 0.65。图 2 进一步展示了不同尺度下 IoU 与偏移的变化曲线，曲线随着目标尺寸变小下降速度越快。

值得注意的是，IoU 的这种敏感性来自于边界框位置只能进行离散变化的特性。这个现象说明：IoU 度量对目标尺度并不具备不变性，当位置偏移离散化时，会带来以下两个问题：

在基于 anchor 的检测器中，通常使用 (θp, θn) 阈值（如 RPN 中的 0.7 和 0.3）来分配正负样本。IoU 对小目标的敏感性会导致轻微的位置偏移改变 anchor 的标签，使得正负样本的特征相似，从而增加网络收敛难度。

我们还发现，在 AI-TOD 数据集中，使用 IoU 指标为每个 GT 分配到的正样本数量平均少于 1 个，因为某些 GT 与所有 anchor 的 IoU 都小于最小正样本阈值。这将导致训练阶段监督信号不足，严重影响检测器性能。

虽然一些动态样本分配策略如 ATSS [36] 能够根据目标的统计特性自适应设置正负样本的 IoU 阈值，但由于 IoU 的高敏感性，使得很难为小目标找到一个合适的阈值，因而难以提供高质量的训练样本。

鉴于此，我们提出了一种新的指标，用 Wasserstein 距离替代标准的 IoU 来衡量边界框之间的相似性。我们首先将边界框建模为二维高斯分布，然后使用我们提出的**归一化 Wasserstein 距离（NWD）**来计算其高斯分布之间的相似度。

Wasserstein 距离的主要优势在于，即使两个分布几乎不重叠，它仍能合理地衡量它们的相似性。此外，NWD 对不同尺度的目标不敏感，因此更适合小目标的相似性度量。

NWD 可应用于单阶段和多阶段的 anchor-based 检测器中。它不仅可以替代 IoU 进行正负样本分配，还可以用于非极大值抑制（NMS）和边界框回归损失中。在 AI-TOD 小目标检测数据集上的大量实验表明，我们提出的 NWD 能够持续稳定地提升多种检测器的性能。

本文的主要贡献如下：

我们分析了 IoU 对小目标位置偏移的敏感性，并提出 NWD 作为更优的边界框相似性度量方法。

我们设计了一种强大的小目标检测器，将 NWD 应用于标签分配、NMS 和损失函数中。

NWD 显著提升了主流 anchor-based 检测器在小目标检测任务上的性能，在 AI-TOD 数据集上，Faster R-CNN 的检测精度提升了 11.1% 到 17.6%。

2 相关工作

2.1 微小目标检测

以往的大多数小/微小目标检测方法大致可以分为三类：多尺度特征学习、优化训练策略以及基于GAN的检测方法 [28]。

多尺度特征学习：
最简单经典的方法是将输入图像缩放到不同尺度，并训练多个检测器，使每个检测器能在特定尺度范围内达到最佳性能。为了降低计算成本，一些研究 [18, 14, 37] 尝试在特征层面构建不同尺度的金字塔。例如，SSD [18] 利用不同分辨率的特征图进行目标检测；FPN [14] 构建了一个自顶向下的结构，并通过横向连接来融合不同尺度的特征信息，以提升检测性能。在此基础上，诸如 PANet [17]、BiFPN [26]、Recursive-FPN [20] 等方法被提出进一步增强FPN性能。此外，TridentNet [13] 构建了一个并行的多分支架构，利用不同感受野来生成尺度特定的特征图。

优化训练策略：
受“很难同时检测微小目标与大目标”这一观察启发，Singh 等人提出了 SNIP [24] 和 SNIPER [25]，通过选择性训练特定尺度范围内的目标来提升检测性能。此外，Kim 等人 [10] 提出尺度感知网络（Scale-Aware Network，SAN），将来自不同尺度空间的特征映射到一个尺度不变的子空间，使检测器对尺度变化更加鲁棒。

基于GAN的检测方法：
Perceptual GAN [12] 是第一个尝试将GAN引入小目标检测的工作，它通过缩小小目标与大目标之间的特征差异来提升检测性能。Bai 等人 [1] 提出了 MT-GAN，在图像级别训练超分辨模型以增强小目标的RoI特征。此外，文献 [19] 提出了一种特征级别的超分辨方法，用于提升基于提议方法的小目标检测性能。

2.2 目标检测中的评价指标

IoU（Intersection over Union）是目前最广泛使用的边界框相似度度量指标。然而，IoU 只能在两个边界框存在重叠时计算，否则无法衡量其相似性。

为了解决这个问题，GIoU（Generalized IoU）[22] 引入了最小闭包框的惩罚项，以改进无重叠情况下的度量表现。然而，当一个边界框完全包含另一个时，GIoU 仍会退化为IoU。因此，DIoU 和 CIoU [38] 被提出，它们综合考虑了三个几何属性：重叠区域、中心点距离以及宽高比，以克服IoU和GIoU的局限性。

GIoU、CIoU 和 DIoU 主要用于非极大值抑制（NMS）和回归损失中，以替代IoU来提升目标检测性能，但在样本标签分配方面的应用却很少被探讨。

在同期研究中，Yang 等人 [32] 提出了用于方向目标检测的高斯Wasserstein距离（GWD）损失，通过衡量方向边界框之间的位置关系进行回归优化。然而，GWD 的动机是为了解决方向检测中边界不连续与类方框问题，而我们提出的方法则是为了缓解IoU在微小目标上的位置敏感性问题，并且可以在anchor-based检测器中的所有部分替代IoU使用。

2.3 标签分配策略

为微小目标的真实框（gt boxes）分配高质量的锚框（anchors）是一项具有挑战性的任务。一种简单的方法是降低IoU阈值以选择更多正样本。虽然这种做法可以让微小目标匹配到更多的锚框，但会导致整体训练样本的质量下降。

近年来，许多研究尝试使标签分配过程更加自适应，以提升检测性能 [6]。例如：

Zhang 等人 [36] 提出了 自适应训练样本选择（Adaptive Training Sample Selection, ATSS） 方法，通过统计一组锚框的 IoU 值，自动计算每个gt的正/负样本阈值。

Kang 等人 [9] 提出了 概率锚框分配（Probabilistic Anchor Assignment, PAA），假设正负样本的联合损失分布满足高斯分布，从而进行样本选择。

此外，最优传输分配（Optimal Transport Assignment, OTA） [6] 将标签分配过程从全局角度建模为一个最优传输问题。

然而，这些方法都使用IoU作为边界框之间相似度的衡量标准，且主要集中在标签分配中阈值的设定问题，这在微小目标检测（Tiny Object Detection, TOD）中并不适用。

相比之下，我们的方法专注于设计一种更优的评价指标，可以在微小目标检测器中替代IoU使用，从而提高检测性能。

3 方法

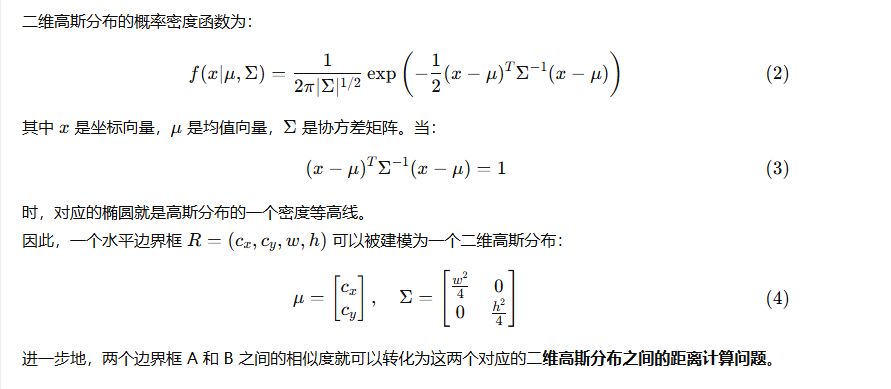

受IoU本质上是用于衡量两个有限样本集合相似性的Jaccard相似系数这一事实启发，我们设计了一种更适用于微小目标的度量方式 —— 基于Wasserstein距离的新指标。由于Wasserstein距离即使在两个分布没有重叠的情况下也能稳定地反映其差异，因此相比IoU在衡量微小目标之间的相似度时具有更好的性质。具体方法如下








3.3 基于 NWD 的目标检测器

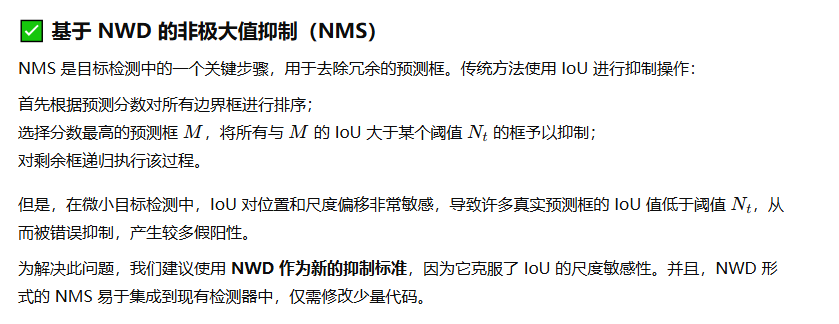

我们提出的 NWD 度量可以轻松集成到任何基于锚框（anchor-based）的检测器中，用来替代原本使用的 IoU。为了便于说明，这里以经典的基于锚框的检测器 Faster R-CNN 为例，描述如何使用 NWD。具体来说，所有原本依赖 IoU 的三个部分将被替换或改进为基于 NWD 的形式：正/负样本标签分配、非极大值抑制（NMS）和回归损失函数。详情如下

4 实验

4.1 与其他基于 IoU 的度量方法的比较

如第 2 节所述，目前已有多种基于 IoU 的度量方法可用于衡量边界框之间的相似性。在本研究中，我们在相同的基础网络（即 Faster R-CNN）上重新实现了上述四种度量方法（即 IoU、GIoU、CIoU 和 DIoU），并将我们提出的 NWD 纳入对比，用以评估它们在微小目标检测任务中的性能表现。具体来说，这些度量方法分别被应用在标签分配（Label Assignment）、**非极大值抑制（NMS）和回归损失函数（Loss Function）**中。AI-TOD 数据集上的实验结果如表 1 所示。

标签分配方面的比较
需要说明的是，我们同时修改了 RPN 和 R-CNN 中的标签分配模块所用的度量函数。实验结果表明，NWD 达到了最高的 AP（16.1%），相比使用 IoU 时提升了 9.6% 的 AP_t（针对 tiny 对象的 AP），这表明基于 NWD 的标签分配策略能够为微小目标提供更高质量的训练样本。

为了进一步分析性能提升的本质，我们进行了统计实验：在使用相同默认阈值的情况下，分别统计了 IoU、GIoU、DIoU、CIoU 和 NWD 每个 ground-truth（gt）框所匹配到的平均正样本 anchor 数量，结果如下：

IoU：0.72

GIoU：0.71

DIoU：0.19

CIoU：0.19

NWD：1.05

可以发现，只有 NWD 能确保每个 gt 匹配到足够数量的正样本 anchors。此外，虽然通过降低 IoU 阈值也可以人为增加正样本数量，但我们发现即使经过阈值微调，基于 IoU 的微小目标检测器的最终性能仍然不如基于 NWD 的检测器。相关细节将在补充材料中进一步探讨。造成这一差异的根本原因是：NWD 能有效缓解 IoU 对目标位置微小偏移的敏感性问题。

NMS（非极大值抑制）方面的比较
在这组实验中，我们仅修改了 RPN 的 NMS 模块，因为只有 RPN 阶段的 NMS 会直接影响检测器的训练过程。实验结果表明，不同度量方式在训练阶段用于去除冗余预测框，也会对检测性能产生影响。

具体来说，NWD 在 NMS 中实现了 11.9% 的最佳 AP，相比常用的 IoU 提高了 0.8%。这表明在微小目标检测中，NWD 是一种更有效的冗余框抑制度量标准。

损失函数方面的比较。
需要说明的是，我们在 RPN 和 R-CNN 的损失函数部分都进行了修改，这两个模块的损失函数都会影响检测器的收敛情况。实验结果表明，基于 NWD 的损失函数实现了最高的 AP，为 12.1%。

4.2 消融实验（Ablation Study）

本节中，我们以 Faster R-CNN [21] 为基础模型，其由两个阶段组成：RPN 和 R-CNN。我们提出的方法可以分别应用于 RPN 和 R-CNN 中的三个模块：标签分配（Label Assignment）、NMS（非极大值抑制） 和 损失函数（Loss Function），因此一共有 6 个模块可以从 IoU 度量切换为 NWD 度量。

为验证我们所提方法在不同模块中的有效性，我们设计了以下两组消融实验：

1. 单模块替换实验（只将 NWD 应用于一个模块）
   实验结果如表 2 所示。与基线方法相比，将 NWD 应用于 RPN 的标签分配模块可带来 6.2% 的最高 AP 提升，而应用于 R-CNN 的标签分配模块则带来 3.2% 的次高提升。这说明：

基于 IoU 的标签分配策略对微小目标训练样本分配的负面影响最为明显；

我们提出的基于 NWD 的标签分配方法显著提高了分配质量。

此外，从表中可以观察到，在 6 个模块中，有 5 个模块使用 NWD 后性能提升，进一步验证了我们方法的普遍有效性。
而 R-CNN 中 NMS 模块使用 NWD 后性能略有下降，可能是由于默认的 NMS 阈值不合适，需要进一步调参以获得最佳效果。

2. 多模块联合替换实验


表 3 显示了将 NWD 同时应用于多个模块的实验结果。以 12 个训练 epoch 为例：

无论将 NWD 应用于 RPN、R-CNN 还是所有模块，检测性能均有显著提升；

当将 NWD 应用于 RPN 的三个模块（标签分配、NMS、损失函数）时，性能最佳，AP 达到 17.8%；

然而，当将 NWD 应用于全部六个模块（RPN + R-CNN）时，AP 反而下降了 2.6%，相比仅使用 RPN 部分的 NWD。

为分析性能下降的原因，我们进一步增加了一组实验，将训练时长延长至 24 个 epoch。结果显示，性能差距从 2.6% 缩小到 0.9%，说明：

当在 R-CNN 中也使用 NWD 时，网络需要更长时间来收敛。

因此，在接下来的实验中，我们只将 NWD 应用于 RPN，以在 更短训练时间内实现显著性能提升。

4.3 主要实验结果（Main Results）

为验证 NWD 在微小目标检测（Tiny Object Detection, TOD）中的有效性，我们在 AI-TOD [29] 和 VisDrone2019 [4] 两个微小目标检测数据集上进行了实验。



VisDrone 上的主要结果
除了 AI-TOD，我们还在包含大量不同场景微小目标的 VisDrone2019 [4] 数据集上进行了实验，以验证 NWD 检测器的泛化能力。

实验结果如表 5 所示：

所有基于锚框的检测器在使用 NWD 后相较于原始方法都有明显性能提升。

总之，实验表明 NWD 不仅可以有效提升现有检测器在微小目标上的性能，而且具有良好的通用性与推广能力。

第五章 结论

在本文中，我们观察到 基于 IoU 的度量对微小目标的位置偏差非常敏感，这严重影响了微小目标的检测性能。为了解决这一问题，我们提出了一种新的度量方法，称为归一化Wasserstein距离（Normalized Wasserstein Distance，NWD），用于衡量微小目标的边界框之间的相似性。

在此基础上，我们进一步设计了一种基于 NWD 的新型微小目标检测器，将 NWD 融入到基于锚框的检测器中的标签分配、非极大值抑制（NMS）以及损失函数模块中，以替代原有的 IoU 度量。

实验结果表明，我们提出的方法能够大幅提升微小目标检测的性能，并在 AI-TOD 数据集上达到了当前最优水平
