工业总线的“F1赛车“与“越野车“：从控制周期解读EtherCAT与CANopen
在工业自动化、机器人、运动控制、工控系统这些领域，控制周期的重要性不言而喻。你系统响应慢了半拍，轻则产线停顿，重则设备撞机。这时候通讯协议就显得尤为关键，尤其是两个老牌选手：EtherCAT 和 CANopen。
今天咱们就来聊一聊它俩在控制周期上的差异，从底层通讯原理聊到实际使用效果，务求让你看完这篇就能拍板决定哪个更适合你的系统！
一、什么是控制周期？为啥这么重要？
控制周期，说白了，就是控制器给现场设备下命令、收反馈的间隔时间。它直接决定了你的系统反应速度，也就是“快不快、稳不稳”的核心指标。
| 控制周期 | 系统响应表现 | 适用场景 |
| 1ms以下 | 高速、高精控制 | 运动控制、机器人 |
| 5~10ms | 中速控制 | 工业自动化设备 |
| 10ms以上 | 低速、非实时控制 | 数据采集、监控系统 |
二、EtherCAT和CANopen是啥？一张表格看清它俩“出身”
| 协议名称 | 全称 | 基础协议 | 发布时间 | 最大带宽 | 通讯方式 |
| EtherCAT | Ethernet for Control Automation Technology | 以太网 | 2003年 | 100Mbps | 主从结构，环形/线型 |
| CANopen | Controller Area Network open protocol | CAN总线 | 1994年 | 1Mbps（理论值） | 主从结构，线型 |
总结：EtherCAT是基于工业以太网的高速通讯协议，而CANopen则是经典的现场总线协议，成熟但速率有限。
三、控制周期差在哪？三方面讲透
1. 带宽差异决定上限
● CANopen：带宽理论最大1Mbps，但由于总线竞争和节点数量，实际应用中一般不超过500kbps，数据帧小（最大8字节），控制周期通常在10ms以上。
● EtherCAT：基于100Mbps全双工以太网，支持帧中嵌套数据传输，不需要每个节点单独确认，可以实现1ms甚至更低的控制周期。
真实案例：某机器人厂商测试中，同样30个节点控制，CANopen控制周期为16ms，而EtherCAT稳定在0.8ms，响应速度提升近20倍。
2. 数据处理机制
● CANopen：主站轮询每个节点，等待响应，适合低频数据更新场景。

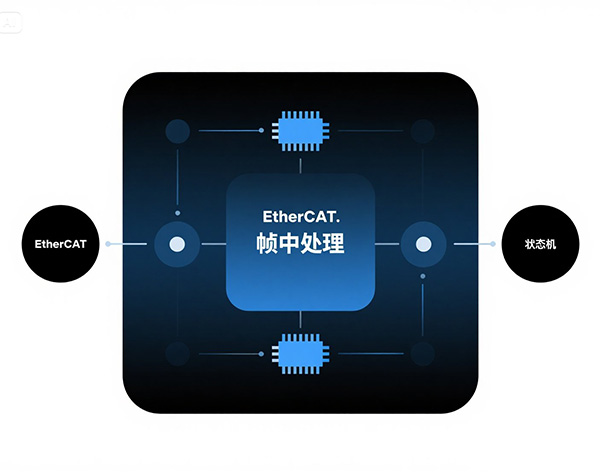

● EtherCAT：数据“顺流而下”，一帧数据在经过每个从站时直接读写，无需逐个确认，非常高效。
3. 同步能力
● CANopen：支持SYNC对象同步，但不同节点响应有延迟，时间抖动大。
● EtherCAT： 内置分布式时钟系统（Distributed Clocks），所有从站可以在微秒级精准同步，适合高精度同步控制场合。
四、使用场景怎么选？一句话看清楚
| 应用场景 | 推荐协议 | 原因说明 |
| 多轴运动控制 | EtherCAT | 控制周期短，数据同步精准，实时性高 |
| 传感器数据采集 | CANopen | 通讯稳定、实现简单，适合数据更新频率低的场景 |
| 高速包装设备 | EtherCAT | 对响应时间要求高，CANopen控制周期不够快 |
| 工业测控系统 | CANopen | 成熟稳定，成本低，控制周期不是瓶颈的可用 |
五、现实部署中还有啥“坑”要注意？
很多企业部署EtherCAT时会踩几个常见的坑，比如：
1. 硬件兼容问题：EtherCAT对网卡和主控平台有要求，不是所有以太网设备都支持实时处理。
2. 网络拓扑结构：虽然支持星型/树型，但推荐使用环形结构保障容错能力。
3. 主站性能瓶颈：控制周期低的代价是CPU负载高，主站要选性能强的嵌入式平台。
而CANopen虽然对硬件要求低，但节点一多，容易造成数据拥堵、响应慢等问题，控制周期不稳定也是常见“投诉项”。
六、真实案例：运动控制场景的实测对比
我们曾为一家自动化设备制造商部署了以下两套方案进行对比：
| 项目 | EtherCAT方案 | CANopen方案 |
| 控制器 | 华颉嵌入式平台 | 华颉嵌入式平台 |
| 控制周期 | 平均0.6ms，波动＜0.1ms | 平均12ms，波动最大达±2ms |
| 控制节点 | 24轴伺服+8个IO模块 | 24轴伺服+8个IO模块 |
| 稳定性 | 高速运行下未见丢包 | 偶发数据积压，需缓冲机制 |
| 整体评价 | 高速高精，适合运动控制主力方案 | 成本可控，适合低频率更新场景 |
七、EtherCAT和CANopen谁更适合你？
● 如果你在搞的是机器人、运动控制、精密同步系统，那不用犹豫，EtherCAT是首选，控制周期短、稳定性高。
● 如果你的系统不追求实时性，但注重成本控制，比如环境监控、低速工位控制，CANopen依然是一把好用的老兵。
未来的工业通信趋势显然正向EtherCAT等高速协议倾斜，但CANopen因其开放性和生态成熟，在特定场景下也有一席之地。
相关问答FAQs
Q1：CANopen能不能优化到5ms以下的控制周期？
A：理论上极其困难。CANopen受限于总线带宽和仲裁机制，控制周期一般在10ms以上。除非节点极少、数据量很小、且总线纯净，才可能偶尔达到5ms，但不稳定。
Q2：EtherCAT控制周期最低能做到多少？
A：在合理配置硬件、控制器负载不高的前提下，EtherCAT最低可达250μs控制周期，但实际应用中以0.5ms~1ms较为常见，兼顾稳定性和性能。
Q3：使用EtherCAT是否会大幅提高系统成本？
A：硬件成本略高，但考虑到控制性能和生产效率的提升，长期来看性价比反而更高。而且现在市场上有很多国产EtherCAT从站模块，成本已经下降不少。
如果你正在考虑下一代控制系统的通信架构，建议根据应用需求、预算、技术能力来综合权衡。欢迎留言或联系我们获取定制方案！
