BGP边界网关协议

ops 2025/8/16 5:16:56

前言：

网络划分：
- IGP（内部网关协议）：用于在单一自治系统（AS）内部交换路由信息的协议。
- EGP（外部网关协议）：用于在不同自治系统之间交换路由信息的协议。
自治系统（AS）：
- 定义：由一个或多个网络组成的集合，通常由一个组织或机构控制。
- AS号：用于区分和标识不同的AS。原本是16位，范围是0-65535。由于AS号资源有限，IANA组织提出了扩展到32位的方案。（中国骨干网AS号——4134）
外部网关协议（EGP）：
作用：负责在AS之间传递路由信息。
边界网关协议（BGP）：
- 是EGP的一种具体实现，是互联网上用于连接不同AS的主要协议。
- 版本：
  - BGP V4：主要用于传递IPv4路由信息。
  - BGP V4+：增强版本，可以适应多种网络环境，包括IPv4和IPv6。

BGP（边界网关协议）：

类型：路径矢量路由协议。

特点：直接传递网段信息（路由条目信息）。

矢量定义：该路由信息的下一跳就是发送（传递）该路由的设备。

分类：无类别路由协议。

工作原理：以一个AS作为一跳进行路由的传递，不涉及算法，仅传递运行了BGP协议的设备路由表中存在的路由信息。

RIP（路由信息协议）：

类型：距离矢量路由协议。

对内部网关协议的关注点：
1. 选路：选择最佳路径。
2. 收敛速度：网络拓扑发生变化时，路由器更新其路由表的速度。
3. 资源占用：协议运行时对网络设备资源的消耗。

路由信息的可控性：

BGP设计理念之一是为了在AS之间传递路由信息时实现更好的路由控制。由于存在多台运行BGP协议的设备，BGP通过设计路径属性来实现对路由信息的精细控制。

路由传递的可靠性：

BGP没有周期更新机制，它在传输层利用TCP协议（端口179）来确保报文传输的可靠性。这是BGP与其他内部网关协议（如RIP和OSPF）的一个重要区别，后者通常使用UDP或进行跨层封装。

TCP协议的影响：

收敛速度慢：由于TCP的连接建立和确认机制，BGP的收敛速度可能相对较慢。
一对一的单播协议：TCP连接是点对点的，这意味着BGP更新是单播发送的，而不是广播或多播，这有助于减少网络流量。

补充点：

BGP的路径属性：BGP路由信息包含多种属性，如AS路径、下一跳、本地优先级、MED（多路径外部指标）等，这些属性决定了路由的选择和传递。
BGP的可靠性：除了使用TCP协议外，BGP还通过其他机制（如路由刷新能力、路由持稳能力等）来确保路由信息的可靠性。
BGP的会话建立：BGP设备之间首先通过TCP建立连接，然后交换Open消息以建立BGP会话，之后才能交换路由信息。

BGP对等体关系的建立

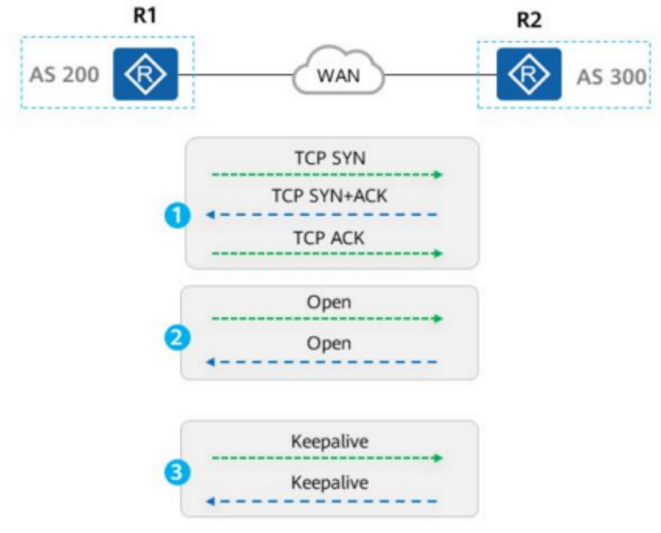

先启动BGP的一端先发起TCP连接，如上图所示，R1先启动BGP，R1使用随机端口号向R2的179端口发起TCP连接，完成TCP连接的建立。

三次握手建立完成之后，R1、R2之间相互发送Open报文，携带参数用于对等体建立，参数协商正常之后双方相互发送Keepalive报文，收到对端发送的Keepalive报文之后对等体建立成功，同时双方定期发送Keepalive报文用于保持连接。

其中Open报文中携带：

My Autonomous System：自身AS号
Hold Time：用于协商后续Keepalive报文发送时间
BGP Identifier：自身Router ID

BGP建立对等体的对等体都会发起TCP三次握手，所以会建立两个TCP连接，但是实际BGP只会保留其中一个TCP连接，从Open报文中获取对端BGP Identifier之后BGP对等体会比较本端的Router ID和对端的Router ID大小，如果本端Router ID小于对端Router ID，则会关闭本地建立的TCP连接，使用由对端主动发起创建的TCP连接进行后续的BGP报文交互。

BGP的AS-BY-AS原则：

BGP将一个自治系统（AS）视为一个整体。在一个AS内部，所有运行了BGP的设备学习到的路由信息是一致的。

BGP的邻居（对等体）：

BGP邻居或对等体是指运行BGP协议的设备之间建立的关系。

EBGP对等体：

定义：运行BGP的设备来自不同的AS，建立的对等体关系被称为EBGP对等体。

特点：EBGP对等体通常使用直连建立对等体关系。

注意事项：不建议EBGP对等体之间有中间节点设备，因为无法保证自治性。为了限制EBGP直连建立对等体，EBGP设备之间传递的报文信息TTL值设置为1，只能传递一跳。

IBGP对等体：

定义：BGP协议支持在同一个AS内部非直连设备之间建立对等体关系，这种对等体称为IBGP对等体。

特点：IBGP对等体允许非直连建立，这是因为AS内部可能存在众多设备，无法保证所有设备都运行BGP协议。

注意事项：IBGP对等体设备之间传递的BGP报文TTL值设置为最大255。

BGP的负载均衡：

默认情况下，BGP不支持负载均衡。这意味着BGP通常会选择最佳路径进行数据包转发，而不是在多个路径之间分配流量。

BGP的数据包

报文名称	作用	发送时刻
Open	协商BGP对等体参数，建立对等体关系	BGP TCP连接建立成功之后
Update	发送BGP路由更新	BGP对等体关系建立之后有路由需要发送或路由变化时向对等体发送Update报文
Notification	报告错误信息，中止对等体关系	当BGP在运行中发现错误时，发送Notification报文将错误通告给BGP对等体
Keepalive	标志对等体建立，维持BGP对等体关系	BGP路由器收到对端发送的Keepalive报文，将对等体状态置为已建立，同时后续定期发送keepalive报文用于保持连接
Route-refresh	用于在改变路由策略后请求对等体重新发送路由信息。只有支持路由刷新能力的BGP设备会发送和响应此报文	当路由策略发生变化时，触发请求对等体重新通告路由

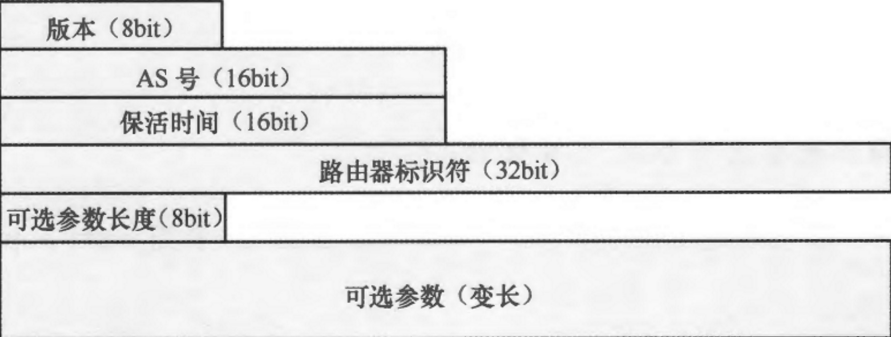

open报文——>建立对等体

AS号一致性：

描述：AS号是由对端设备传递的，需要与本地的配置进行比对。

注意事项：如果AS号不一致，将导致建立对等体失败。

路由器标识符（Router ID）：

生成规则：与OSPF协议完全一致。

注意事项：必须保证Router ID不能重复。

认证：BGP支持对等体之间的认证，以确保安全性。

路由刷新功能：用于同步策略，需要两端设备都支持该功能才能使用路由刷新功能。

保活时间（Keepalive Time）：

描述：用于检查BGP设备能否正常工作的检查时间，类似于OSPF的Dead Time。

默认值：180秒。

注意事项：两端设备配置不一致不会导致建立对等体失败，但会协商更小的时间作为保活时间。Open报文仅协商该时间，不进行周期保活。

keeplive报文

周期保活：

描述：Keepalive报文用于周期性地确认BGP对等体的连通性。

发送频率：默认情况下，发送频率等于保活时间的1/3，即默认保活时间为60秒，因此Keepalive报文默认每20秒发送一次。

作为Open报文的临时确认包：

描述：在BGP对等体建立过程中，Open报文用于协商对等体参数。如果参数协商成功，设备会主动发送Keepalive报文作为临时确认，反馈协商结果。

注意事项：如果参数协商失败，设备将不会发送Keepalive报文。

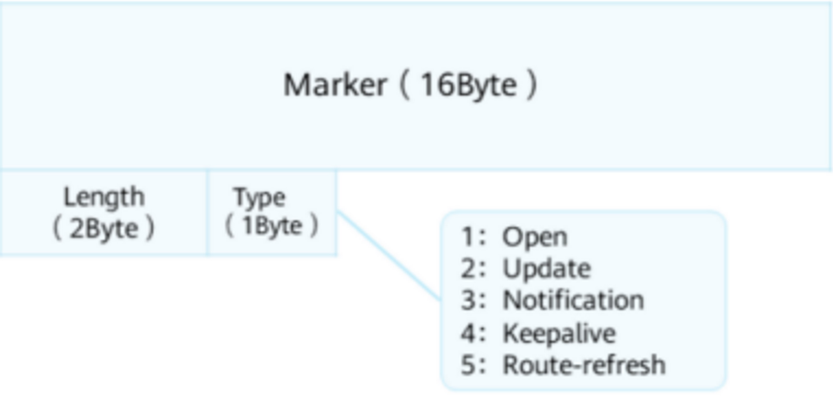

BGP公共报文头部

、

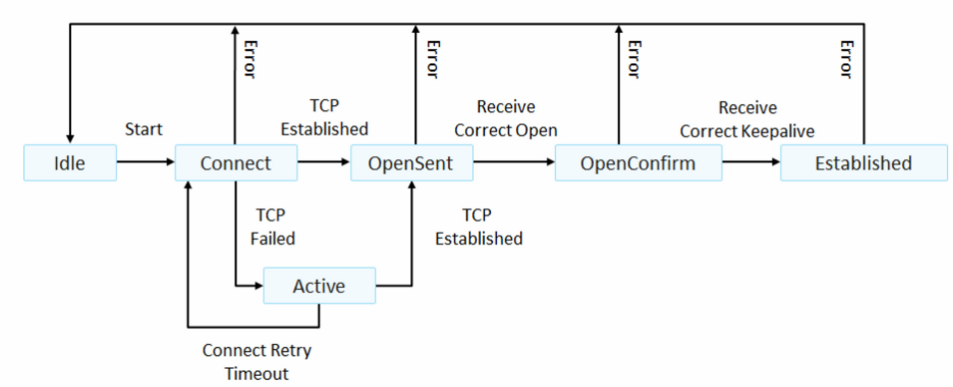

BGP的六种状态机

Peer状态名称	用途
Idle	开始准备TCP的连接并监视远程对等体，启用BGP时，要准备足够的资源
Connect	正在进行TCP连接，等待完成中，认证都是在TCP建立期间完成的。如果TCP连接建立失败则进入Active状态，反复尝试连接
Active	TCP连接没建立成功，反复尝试TCP连接
OpenSent	TCP连接已经建立成功，开始发送Open包，Open包携带参数协商对等体的建立
OpenConfirm	参数、能力特性协商成功，自己发送Keepalive包，等待对方的Keepalive包
Established	已经收到对方的Keepalive包，双方能力特性经协商发现一致，开始使用Update通告路由信息
