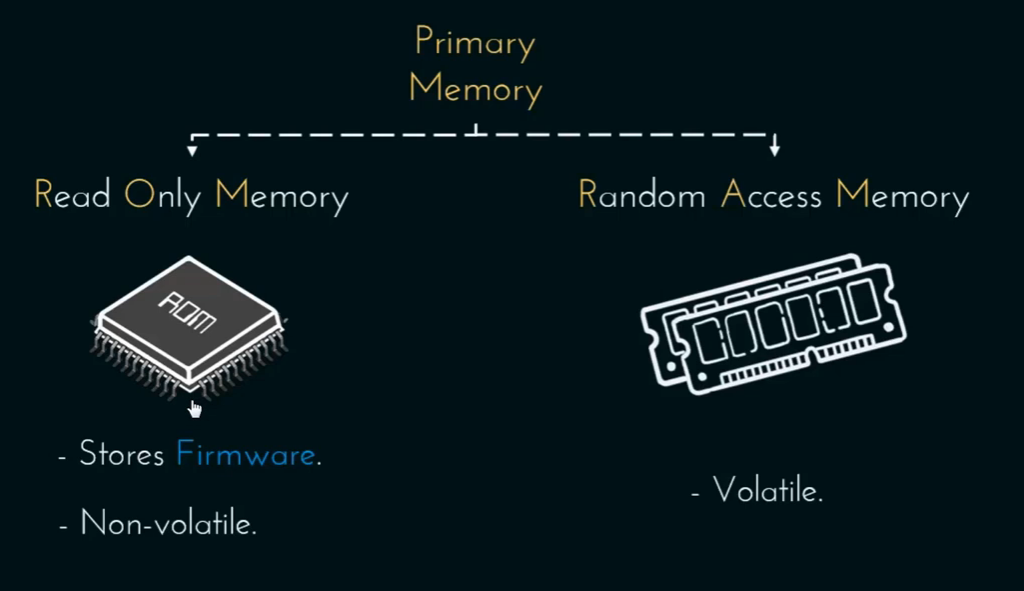

RAM
✅ 中文名称：随机存取存储器
英文全称：Random Access Memory
RAM 是计算机中用于临时存储正在运行的程序、数据和操作结果的高速存储器。
-
所有数据在 RAM 中的访问速度都很快。
-
与硬盘不同，RAM 是易失性存储器，断电后内容会被清空。
-
它是CPU 与硬盘之间的中间缓冲区，对计算机运行速度起着决定性作用。
RAM 的工作原理简述
-
当你打开一个程序（如 Word）：
操作系统会将该程序从硬盘加载到 RAM。
-
你输入内容时：
临时数据储存在 RAM 中，确保程序快速响应。
-
当你点击保存：
数据才从 RAM 写入硬盘，实现永久保存。
-
你关机或断电：
RAM 中的数据全部清除。

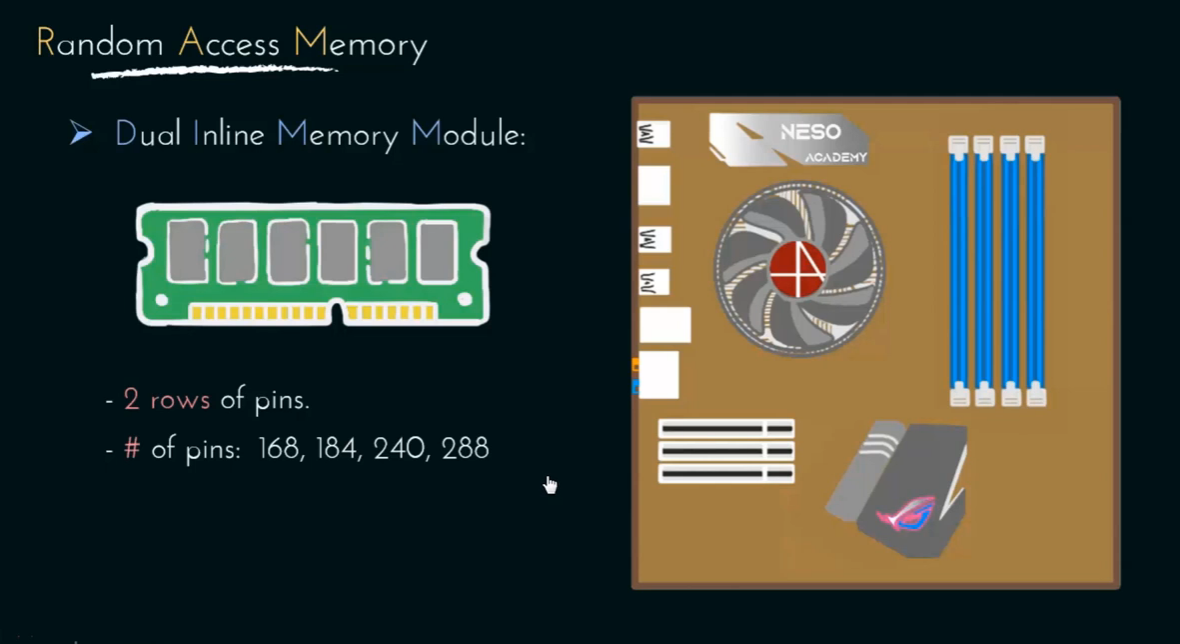

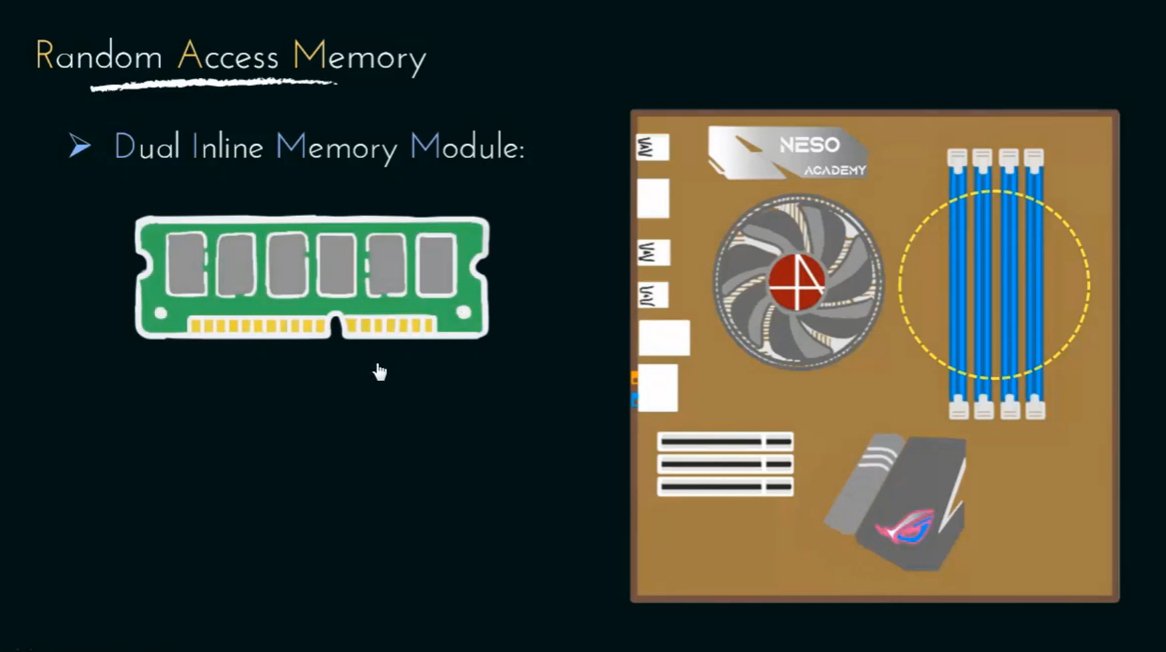

DIMM（Dual Inline Memory Module）
✅ 中文名称：双列直插式内存模块
英文全称：Dual Inline Memory Module
DIMM 就是你看到的那种 内存条，插在主板的内存插槽上，用来让电脑运行程序更快。
📏 为什么叫“Dual Inline”？
-
“Dual” = 双边：两边各有一排引脚（小金属触点）
-
“Inline” = 排成一行
-
每个引脚是独立的，不像以前老式的 SIMM 两边引脚是连着的
结果就是：数据传输更快、容量更大
DIMM 是一种用于计算机主板的RAM 模块封装形式，它以插槽的形式安装到主板上，两边各有一排独立的金手指（引脚），可以与主板上的内存插槽进行高效连接。
-
“Dual Inline” 表示左右两排引脚彼此不相连，相比早期的 SIMM（Single Inline Memory Module）更高效。
-
每个引脚具有独立功能，传输带宽更高，支持更大的内存容量与更快速度。
🔌 什么是“引脚数”？
引脚（Pins）就是内存条底部那一排排的小金属触点。
功能：每个引脚负责不同的信号，比如电源、地址、数据传输等
-
越多引脚，说明能支持更多功能、更高性能
引脚数量和标准（# of pins）
不同代内存的 DIMM 模块在引脚数（pins）和功能上有所不同：
| 类型 | 引脚数 | 对应内存代数 | 备注 | 应用 | |
|---|---|---|---|---|---|
| SDR DIMM | 168 pins | SDRAM | 已淘汰 | 早期 PC | |
| DDR DIMM | 184 pins | DDR | 台式机使用 | 老式台式机 | |
| DDR2 DIMM | 240 pins | DDR2 | 和 DDR3 外形类似，但缺口不同 | 台式机 | |
| DDR3 DIMM | 240 pins | DDR3 | 不能和 DDR2 混插 | 台式机、笔记本（SODIMM） | |
| DDR4 DIMM | 288 pins | DDR4 | 更快、更省电，主流 | 现代台式机主流 | |
| DDR5 DIMM | 288 pins | DDR5 | 与 DDR4 引脚数相同但位置不同 | 最新 PC/服务器 |
RAM 的分类
RAM 主要分为两类：SRAM（静态 RAM）和 DRAM（动态 RAM），它们构成不同应用中的内存系统。
| 类型 | 全称 | 特点 | 应用 |
|---|---|---|---|
| SRAM | Static RAM（静态随机存取存储器） | 快速，不需要刷新，功耗高，成本高，容量小 | 用作 CPU 的缓存（L1/L2/L3 Cache） |
| DRAM | Dynamic RAM（动态随机存取存储器） | 需要周期性刷新，速度较慢，功耗低，容量大，成本低 | 用作主内存（即你电脑上的“内存条”） |
关于SRAM和DRAM的原理介绍，可以阅读我之前发表的文章：
计算机组成与体系结构：存储器（Memory）_电脑主存储器-CSDN博客
DRAM 是计算机中最常见的主内存形式，它通过电容器存储比特信息（0 或 1），必须周期性刷新（Refresh），否则数据会丢失，这也是它叫做动态的原因，并且DRAM是异步的。
-
“异步”表示 DRAM 与 CPU 的时钟信号（Clock）不同步。
-
当 CPU 访问 DRAM 时，必须自己控制访问的起止时机，不能依赖时钟自动协调。
-
因此，异步 DRAM 的读写速度难以充分利用 CPU 的性能，效率低、延迟大。
🧩 举例类比：
就像 CPU 想与 DRAM 通信时需要等待对方准备好，但没有统一节奏，像跳舞没有节拍器。
于是，我们引出 SDRAM（Synchronous DRAM）
SDRAM（Synchronous DRAM）
✅ 中文名称：同步动态随机存取存储器
英文全称：Synchronous Dynamic Random Access Memory
为了克服异步 DRAM 的局限，SDRAM 应运而生。
它与 CPU 使用统一的时钟信号（clock）同步通信，大幅提升了效率和响应速度。
-
异步 DRAM：像你要问一个同学问题，但他随时可能不理你，你要等。
-
SDRAM：像你们上课轮流发言，老师（系统时钟）一拍手，就知道轮到谁说，谁听，节奏一致
-

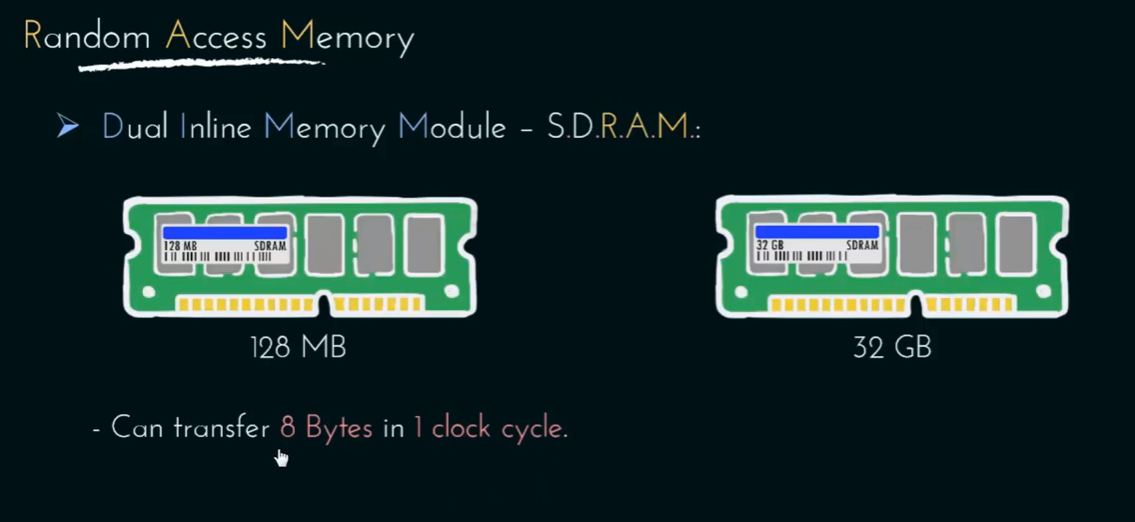

SDRAM 模块与主板之间通过一个 64-bit 的数据总线（data bus） 通信；
-
每个时钟周期（clock cycle）中，可以一次性并行传输 64 个二进制位的数据；
-
这等于 8 字节（Byte）/时钟周期。
📦 举个例子：
假设 SDRAM 工作频率为 100 MHz，那么：
100MHz×8Bytes=800MB/s
换句话说，它每秒可以传输 800MB 的数据。
🧬 注意：
-
SDRAM 是单倍速同步内存（Single Data Rate），在 每个时钟上升沿传输一次数据；
-
后续的 DDR（Double Data Rate）内存，在上升沿和下降沿都传数据，即 每周期传 2 × 64 bits。

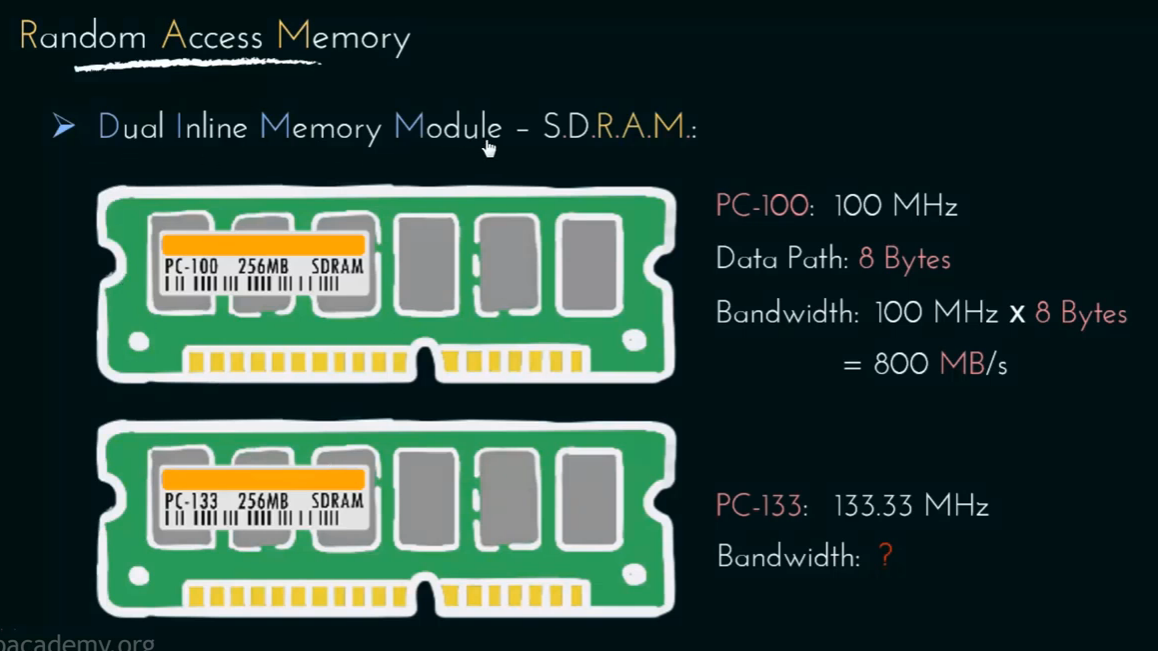

SDRAM标签解释
SDRAM
-
表示这是一块 同步动态随机存取存储器
-
它与系统时钟同步，性能优于早期的异步 DRAM。
256MB
-
表示内存容量为 256兆字节（MB）。
-
这是当时主流的容量之一，适用于1999～2003年间的 PC。
PC-100
-
表示该 SDRAM 模块的标准是 PC100 SDRAM。
-
“100”表示其工作频率为 100 MHz
Data Path（数据路径）
数据路径宽度 = 每次传输中能并行传多少位（bit）
-
SDRAM 模块的标准数据路径是 64 位（bit）；
-
也就是 8 字节（Byte），因为：
64 bit÷8=8 Byte
这条“路径”你可以想象成一条8车道的高速公路，每个时钟周期都能并排传 8 个字节。
-
SDRAM 模块采用的是 64-bit（8 字节）宽度的数据总线。
-
也就是说，在每个时钟周期中，能同时传输 64 个二进制位（即 8 字节）。
Bandwidth（带宽）
带宽 = 单位时间内传输的数据量
-
在内存中，带宽是衡量内存数据传输能力的重要指标，单位通常是 MB/s（兆字节每秒）或 GB/s。
-
越高的带宽 → 数据流通越快 → 系统越不卡顿，尤其是在处理大量数据（如游戏、视频编辑）时。
🔎 举个简单例子：
就像水管输水，水管越粗（水流宽度越大），单位时间内流出的水（数据）就越多，系统就更“畅通”。
我们再回到这段公式：
带宽=数据路径宽度（Byte）×频率（Hz）
它的含义是：每秒钟执行多少次数据传输 × 每次能传多少数据。
对于 PC-100 SDRAM：
8Bytes×100MHz=800MB/s
带宽 = 800MB/s（理论最大值）
RDRAM（Rambus DRAM）
✅ 中文名称：Rambus 动态随机存取存储器（因为是Rambus公司研发的）
英文全称：Rambus Dynamic Random Access Memory
-
是一种 内存技术，在 1999–2002 年左右曾被 Intel 推广。
-
是用来替代早期的 SDRAM 和 DDR 的内存。
-
比当时的内存快很多！ 但后来被 DDR 系列打败了。

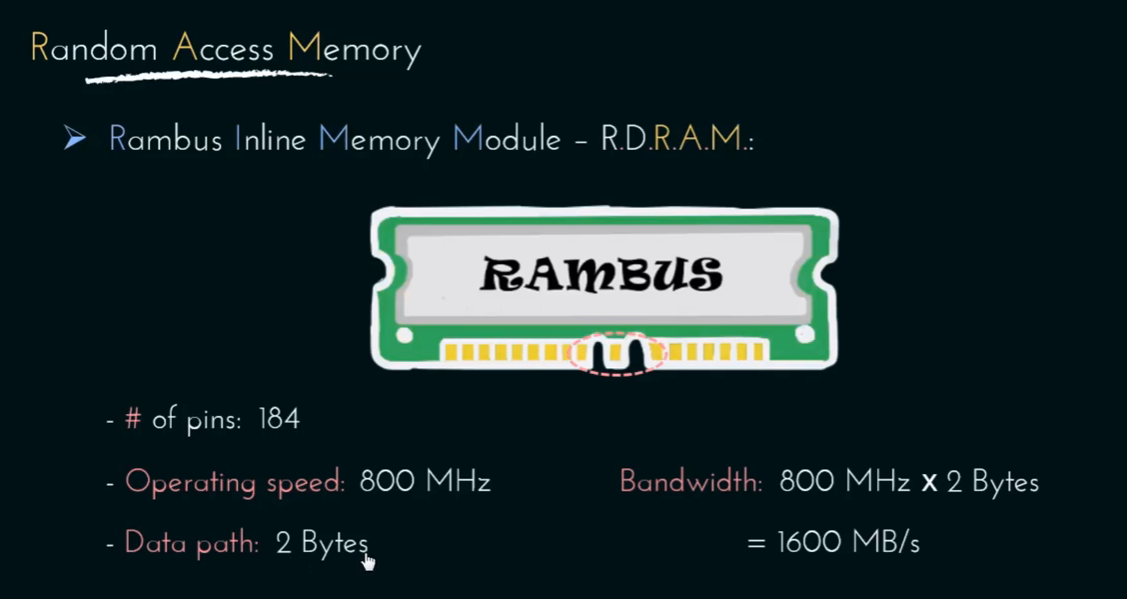

参数清单
| 项目 | 数值 | 含义 |
|---|---|---|
| 引脚数（# of pins） | 184 pins | 表示该内存模块为 RIMM（Rambus Inline Memory Module）类型 |
| 工作频率（Operating speed） | 800 MHz | 这是 时钟频率，表示每秒传输 8 亿次 |
| 数据路径宽度（Data Path） | 2 Bytes = 16 bits | 该内存是窄总线设计（narrow bus），每次传输仅传送 16 位 |
| 带宽（Bandwidth） | 800 MHz × 2 Bytes = 1600 MB/s | 理论最大数据传输速率 |
RDRAM 因其出色的工作效率而流行，但是数据路径宽度小，以及贵、热、难兼容，而被DDR所取代。

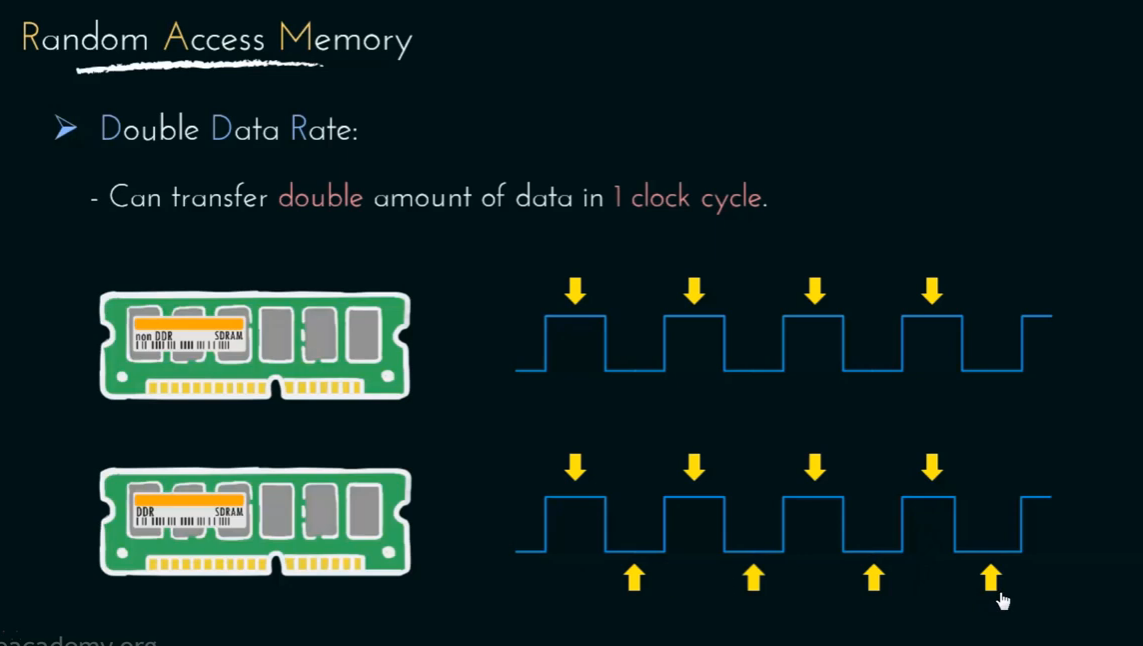

DDR（Double Data Rate SDRAM）
全称：Double Data Rate SDRAM
中文：双倍数据速率同步动态随机存取存储器
它的最大特点就是：
每个时钟周期传两次数据（一次在上升沿，一次在下降沿）
这比原来的 SDRAM（只能一次传）快了整整一倍，所以叫 “Double Data Rate”。
| 类型 | 时钟周期内传输次数 | 假设频率 100 MHz 时带宽 |
|---|---|---|
| SDRAM | 1 次 | 100 MHz × 8 字节 = 800 MB/s |
| DDR | 2 次 | 100 MHz × 8 字节 × 2 = 1600 MB/s |
✅ 同样频率，DDR 速度翻倍

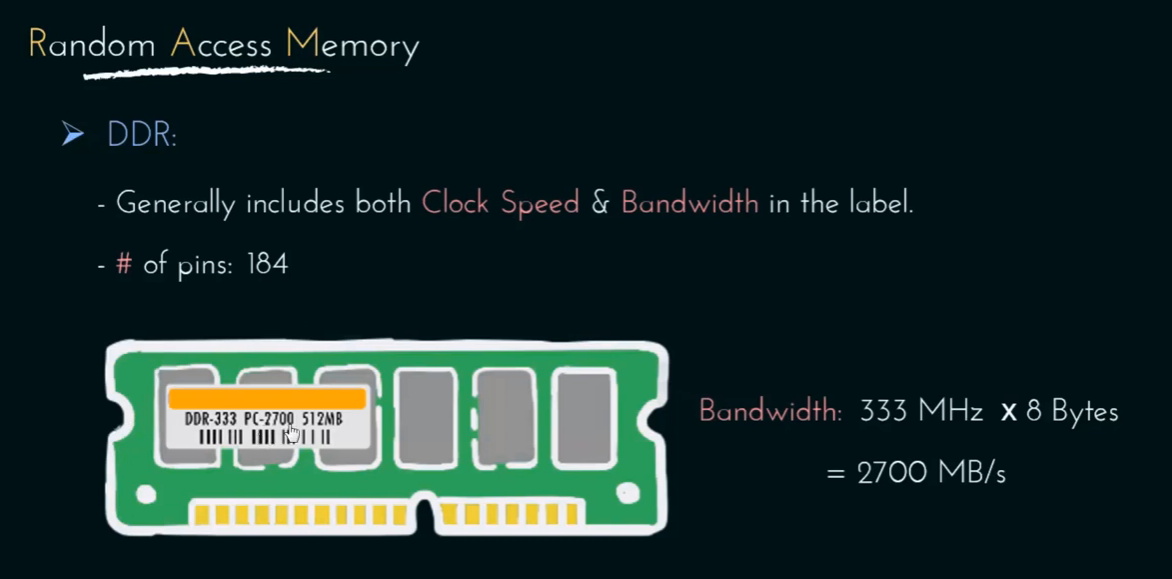

DDR标签解释
DDR-333
-
DDR 代表：**Double Data Rate（双倍数据速率）**内存
-
“333” 指的是它的时钟频率为 166 MHz，但是因为 DDR 每个时钟周期传两次数据，所以：
166 MHz×2=333 MT/s（百万次传输/秒）
DDR-333 就是指有效数据传输速率是 333MT/s
PC-2700
-
这是 JEDEC 给 DDR 内存的命名标准，代表该内存的理论最大带宽为 2700MB/s
-
所以 PC-2700 = 带宽 大约 2.7 GB/s
-
它与 DDR-333 是配套的（你可以理解成 “DDR-333” 是速度，“PC-2700” 是产能）
512MB
-
内存容量：这条内存可以一次性存 512 兆字节的数据
-
比如同时运行 Word、浏览器、音乐播放器，都会占用这块内存
为什么是8字节？
因为DDR是SDRAM的改进版，所以只要是 普通 DDR 内存，我们都默认每次传输是 8 字节。

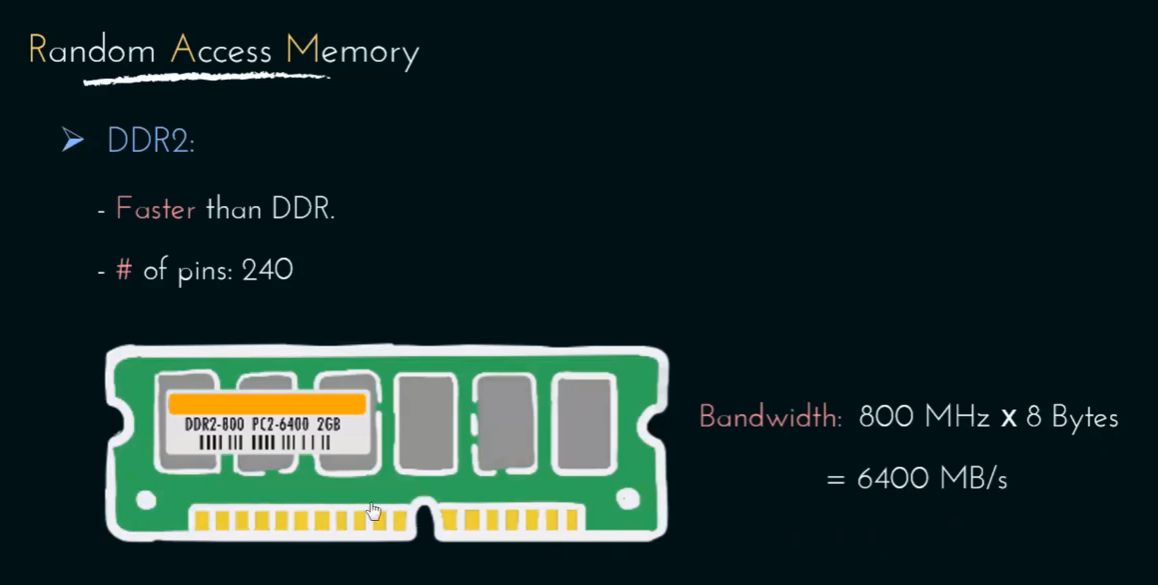

DDR2（Double Data Rate 2）
-
比 DDR 更快，虽然同样每周期传 2 次，但内部速度加快。
-
引脚变成 240 个（和 DDR3 数目相同，但缺口位置不同）。
-
电压降低到 1.8V，更省电。
-
常见叫法：DDR2-800（带宽 6.4 GB/s）

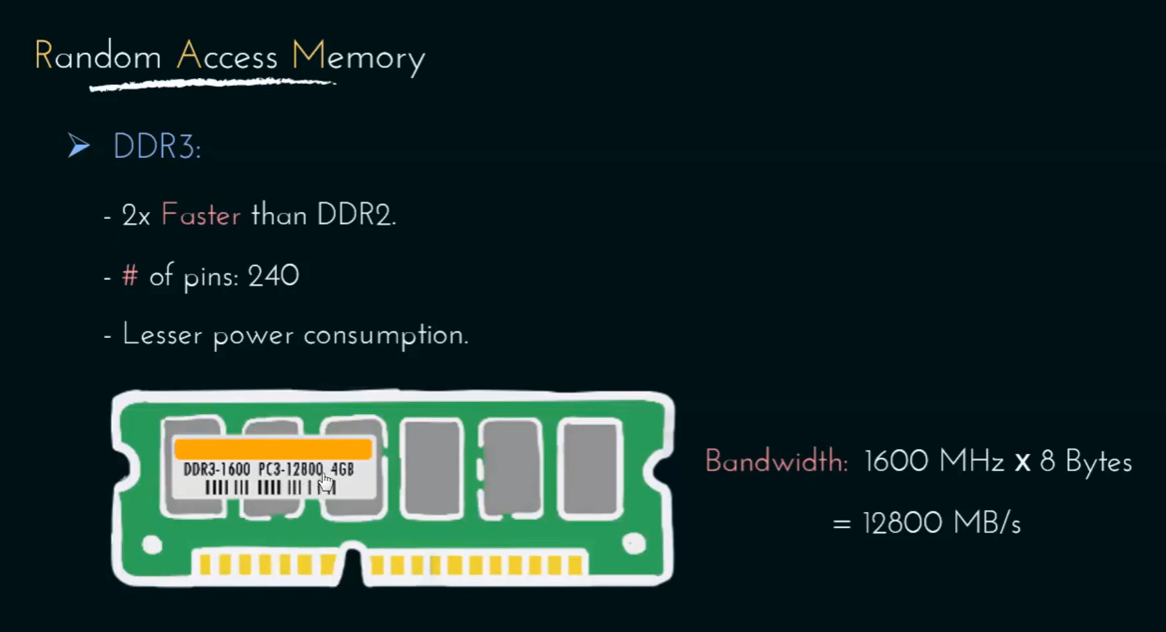

DDR3（Double Data Rate 3）
-
更快、更省电，工作电压降到 1.5V。
-
频率更高（800 MHz 起跳，最高到 1600+ MHz）。
-
最大单条容量也提升了，常见为 2GB、4GB、8GB。
-
不能和 DDR2 混用，外观类似但接口不同。

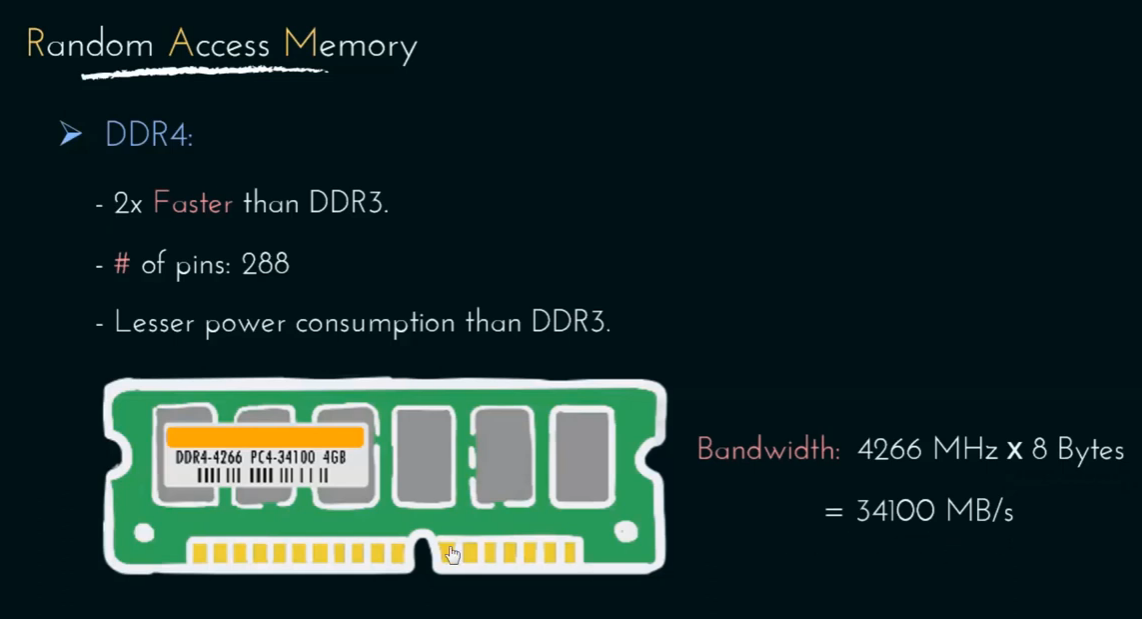

DDR4（Double Data Rate 4）
-
目前主流（在 2020s 年代）
-
针脚数变成 288 个
-
电压更低：1.2V
-
支持更大容量（单条 16GB、32GB 甚至 64GB）
-
频率提升至 3200 MHz 或更高
| 名称 | 中文名 | 每周期传输次数 | 针脚数 | 工作电压 | 频率范围 | 是否向后兼容 |
|---|---|---|---|---|---|---|
| DDR | 双倍数据速率内存 | 2 次 | 184 | 2.5V | 200–400 MHz | ❌ |
| DDR2 | 第二代 DDR | 2 次（速度翻倍） | 240 | 1.8V | 400–800 MHz | ❌ |
| DDR3 | 第三代 DDR | 2 次（更快） | 240 | 1.5V | 800–1600 MHz | ❌ |
| DDR4 | 第四代 DDR | 2 次（更省电更快） | 288 | 1.2V | 1600–3200+ MHz | ❌ |
实际生活中 RAM 的表现
| 场景 | RAM 的作用 |
|---|---|
| 打开多个浏览器标签 | 每个标签都会占用一部分 RAM，RAM 越大，系统越不卡顿。 |
| 打游戏、剪视频 | 高质量画面需要大量 RAM 临时缓存画面数据。 |
| 启动系统 | 操作系统核心加载到 RAM 后，才可顺利运行各类程序。 |
