接地电阻测试是防止触电、设备损坏及雷击事故的关键措施。接地电阻值直接影响故障电流的泄放效率，若电阻值超标（如超过4Ω），可能导致漏电保护装置无法及时动作，增加人员触电风险和设备损毁概率。尤其在变电站、发电厂等场所，接地网作为电流泄放主通道，其电阻可靠性直接关系到电力系统运行安全。

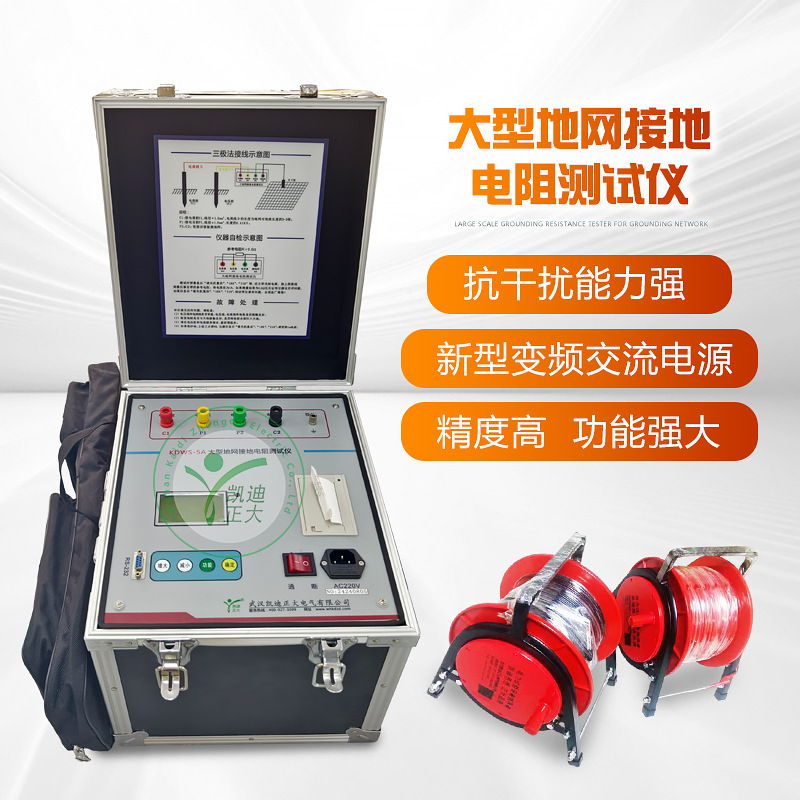

以凯迪正大KDWS-5A大型地网接地电阻测试仪（下文简称KDWS-5A）为例，介绍其核心技术及指标：

一、核心概述

KDWS-5A采用新型变频交流电源（45Hz/55Hz异频法），结合微机控制与信号处理，有效解决强干扰环境下的测量难题。其简化试验过程，且可在不停电情况下测量，测试电流最大5A，避免接地装置电位过高，提高了测试结果的精度和准确性。

二、性能特点

①准确可靠
  ● 基本误差低至0.005Ω，可以测量微小接地阻抗的大地网。
②工频等效性优异
  ● 测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
③抗干扰能力突出
  ● 异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠，适应复杂电磁环境。
④操作便捷性
  ● 全中文菜单式操作，操作简单，直接显示出测量结果。
  ● 布线劳动量小，无需大电流线，降低劳动强度与成本。
⑤多功能测量‌
  ● 支持电流桩，电压桩，接地电阻，跨步电压，接触电压参数测量。
  ● 接地装置工频特性参数检测及土壤电阻率分析。
⑥兼容多种场景：
  ● 变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）等。

三、参数指标

1、测量范围：0～200Ω（含电流桩阻抗）
2、分辨率：0.001Ω
3、测量误差：±（读数×2％+0.005Ω）
4、最大输出电压：AC 400V (45Hz、55Hz，双频，正弦波)
5、最大输出电流：AC 5A (45Hz、55Hz，双频，正弦波)
6、电流输出档位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档。
7、抗干扰能力：抗工频50Hz电压10V
8、测量线要求：
             ● 电流线铜芯截面积≥1.5mm2
             ● 电压线铜芯截面积≥1.0mm2
9、供电电源：AC 220V±10％，50Hz
10、外形尺寸：320×350×315mm3
11、仪器重量：27.5kg
