Linux驱动学习day28(USB驱动，libusb操作)

ops 2025/8/16 16:49:41

一、USB设备的枚举过程

状态切换流程图

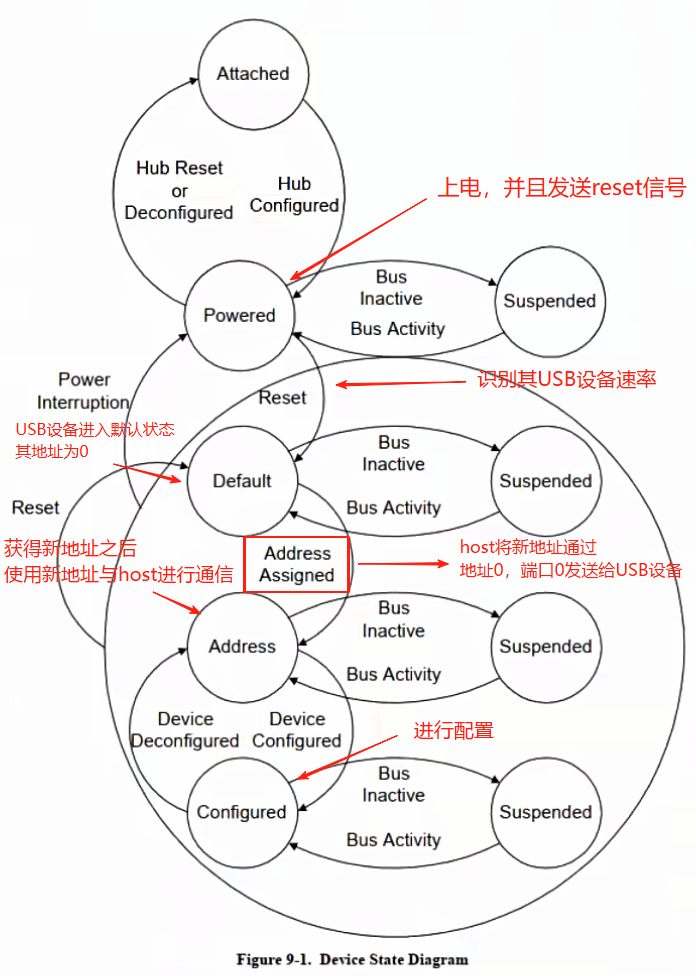

当我们将一个USB设备插入PC中，host会给USB设备上电，上电之后发出reset信号，在此过程中检测设备的速率类型（低速、全速或高速），这时候设备进入到默认状态(Default State)，一个属于默认状态的USB设备其地址为0，以后这个PC机会使用地址0与这个USB设备通信，会访问地址为0的设备，访问其端点0，将新地址发送给USB设备，之后就工作于address模式，PC会使用新地址于之通信。PC配置USB设备，使其工作于某一种配置下(Configuration State)，这就是设备的枚举过程。

USB设备插入之后，PC主要做下面几件事：1、获取设备的设备描述符，2、发送新地址给USB设备，3、再次获取设备描述符，4、获取配置描述符，5、设置configuration。

二、LibUSB

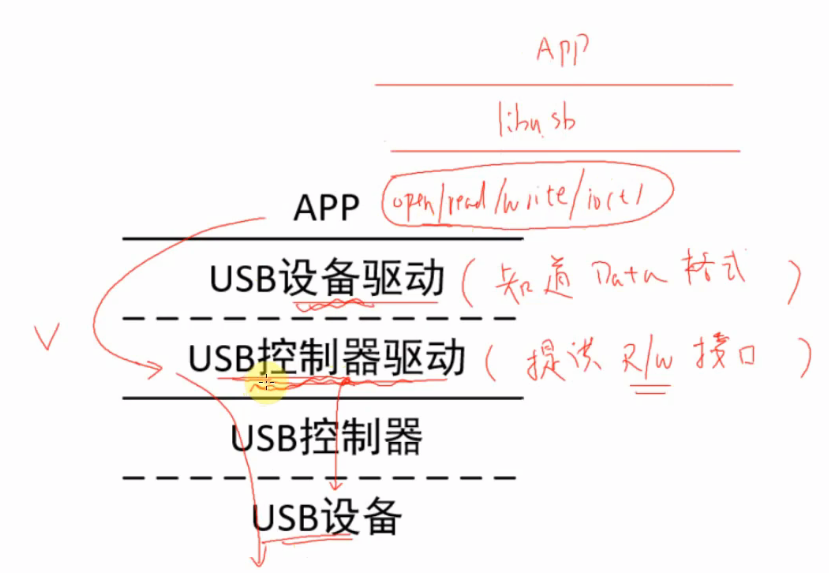

可以通过libusb访问USB设备，不需要USB设备端的驱动程序，需要移除原来的驱动程序。然后就可以直接访问USB控制器的驱动程序，使用open/read/write/ioctl/close这些接囗来打开设备、收发数据、关闭设备。libusb封装了更好用的函数，这些函数的使用可以分为5个步骤:

初始化、打开设备、移除原驱动/认领接口、传输、关闭设备。

2.1 libUSB库使用流程

1、打开设备：（libusb_init ==> libusb_get_device_list ==>libusb_get_device_descriptor/libusb_get_config_descriptor(得到所有的描述符) ==> libusb_open ==> libusb_free_config_descriptor ==> libusb_free_device_list）

2、移除原有的驱动程序/认领接口(逻辑上的认领，就是说我已经移除了USB设备驱动，之后使用libusb来操作USB设备)

libusb_set_auto_detach_kernel_driver==>libusb_claim_interface(设置标志位，认领清除驱动)

libusb_detach_kernel_driver==>libusb_claim_interface(直接清除设备驱动)

3、认领接口之后可以发起传输

同步传输：libusb_control_transfer / libusb_bulk_transfer / libusb_interrupt_transfer 启动和等待

异步传输(更灵活，可以启动多个传输，一次性等待这些传输有没有完成)：libusb_alloc_transfer(分配一个传输结构体) ==>libusb_fill_control_transfer \ libusb fill bulk transfer \ libusb fill interrupt transfer \ libusb fill iso transfer(填充传输结构体，填充完之后才可以启动传输) ==> libusb_submit_transfer(启动传输) ==> libusb_handle_events_timeout_completed / libusb_handle_events_timeout / libusb_handle_events_completed / libusb_handle_events 等待所有的传输结果
异步传输除了分配设置构造传输libusb_transfer结构体之外，还需要设置一个回调函数，当传输结束之后，该回调函数会被调用。(回调函数是核心)

4、传输完成之后关闭设备

libusb_free_transfer ==> libusb_release_interface ==> libusb_close ==> libusb_exit

2.2 同步传输和异步传输的区别

USB数据传输分为两个步骤，对于读数据，先给设备发出读数据的请求，一段时间后数据返回；对于写数据，先发送数据给设备，一段时间后得到回应。
同步接口的核心在于把上述两个步骤放在一个函数里面。比如想去读取一个USB键盘的数据，给键盘发出读请求后，如果用户一直没有按下键盘，那么读函数会一直等待。
异步接口的核心在于把上述两个步骤分开：使用一个非阻塞的函数启动传输，它会立刻返回；提供一个回调函数用来处理返回结果。

对于多端点的设备，使用同步传输无法同一时刻在同一个线程中访问多个端点，必须等待上一个传输结束之后才能进行下一次传输，或者启动多个线程。使用异步传输，可以先设置好多个传输结构体和传输端点，然后使用libusb_submit_transfer一次性提交所有结构体，同时启动多个传输。

2.3 使用libusb读取鼠标数据

可以从接口描述符得到其设备是否是鼠标，鼠标的描述符如下：

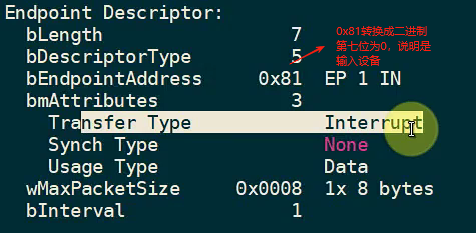

在usb设备里面，所有的输入输出都是站在主机的角度来判断。

主要流程：找到设备的设备描述符，在设备描述符中找到配置描述符，再找到接口描述符，看看接口描述符的接口类是不是3，子类是不是1，protocol协议是不是2(1是键盘)，有没有中断端点。

2.3.1 鼠标上报的数据信息

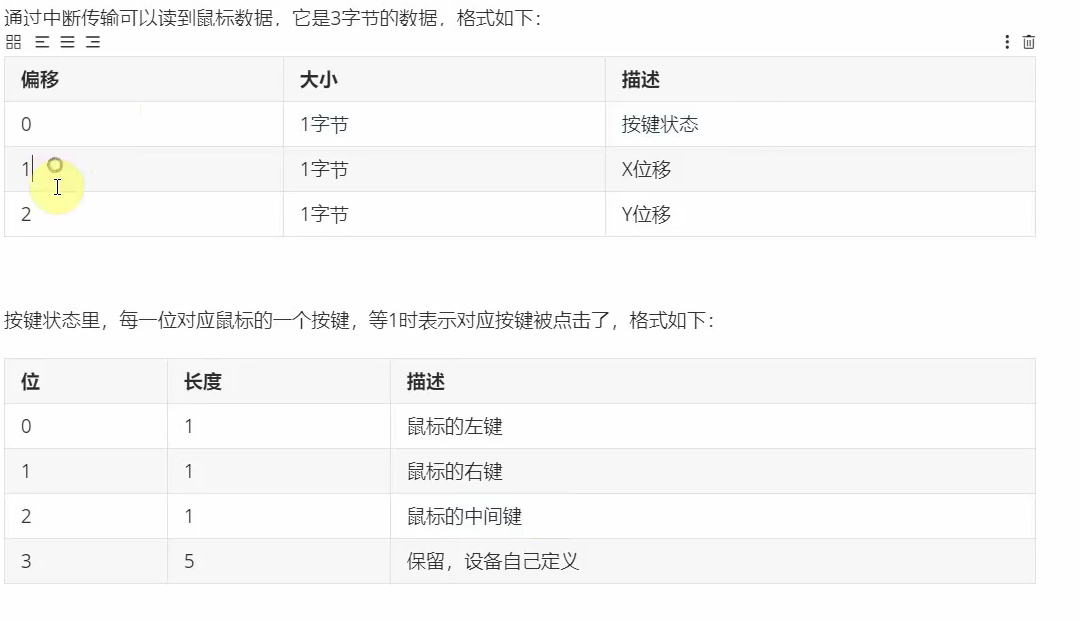

第0个字节的第1位代表鼠标左键按下，等等。

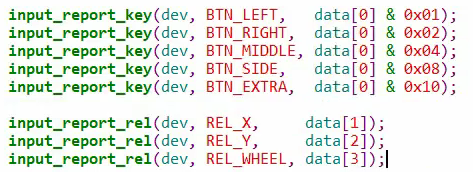

内核源码的定义：

2.3.2 同步读取代码

#include <errno.h>
#include <signal.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <libusb.h>int main(int argc , char * argv[])
